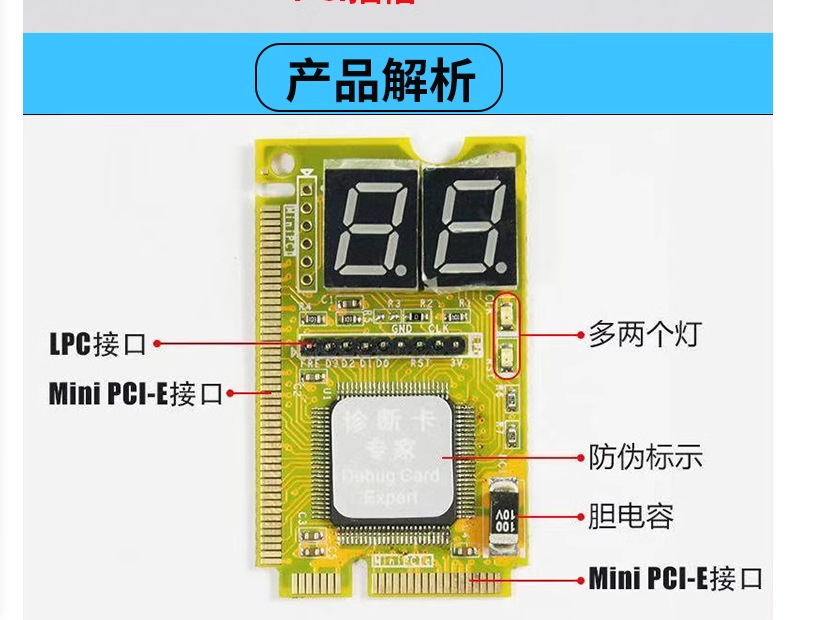

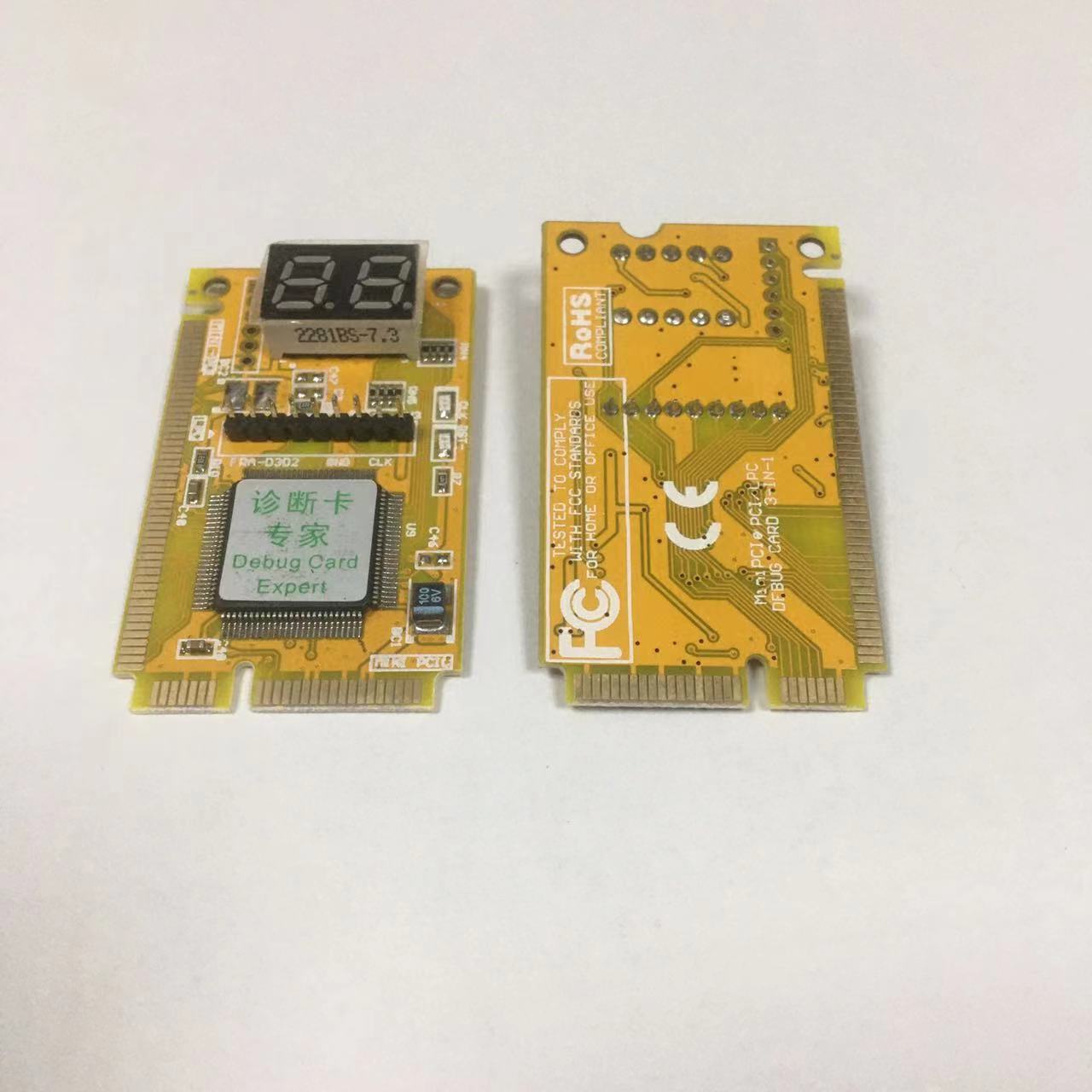

>>> 笔记本诊断卡(三合一)VIP版： VIP版是原三合一版的升级版。(说明书 / Handbook)
   1）它采用了四层PCB板设计使得信号更加稳定，能在恶劣环境下长时间工作
   2）采用了钽电容，为整个产品提供了更加稳定可靠的供电
   3）在布局上更完善，更便于操作。
   4）增加了两个指示灯，为维修提供更多参考。

以下笔记本型号的Mini pci-e插槽经过实测是可以正常使用的：

HP 6150,DV6000,NX6320,DV5000系列，DV9000系列，HP2113,HP6531

联想旭日410，420系列。

其它型号的笔记本的MINI PCI-E的插槽可能诊断不了，需要通过LPC飞线来接，推荐有动手能力的维修人员购买。

• 笔记本诊断卡（三合一版）使用说明

•

• 该笔记本诊断卡支持Mini PCI，Mini PCI-E, LPC总线接口。诊断卡工作时，仅需连接到其中的一个接口，剩下的两个接口需连接。该诊断卡使用方便，稳定性好，是笔记本电脑维修的理想工具。

  一：系统主要组成部分及用法

  二：诊断卡的Mini PCI接口

  三：诊断卡的Mini PCI-E接口

  四：诊断卡的LPC接口

  五：诊断卡的显示接口

  六：诊断卡的部分错误代码解释

  1）Mini PCI接口：用于连接该诊断卡到笔记本主板的Mini PCI插槽

  2）Mini PCI-E接口：用于连接该诊断卡到笔记本主板的Mini PCI-E插槽

  3）LPC接口：用于连接该诊断卡到笔记本主板的LPC接口

  4）专用的主芯片：用于处理Mini PCI, Mini PCI-E，LPC的信号

  5）两个七段数码管：用于显示诊断结果

  6）测试接口：该接口仅被用于在该卡出厂前的检测，用户请不要连接该接口

•

  二：诊断卡的Mini PCI接口

  Mini PCI是被笔记本主板普遍使用的接口，它的功能类型于PCI总线。Mini PCI总线共有124个管脚，该诊断卡通过使用其中的101个管脚实现了所需的功能。当该诊断卡被安装到笔记本的Mini PCI插槽上的时候，该诊断卡的长度会短于主板Mini PCI插槽的长度。这给使用该诊断卡带来了方便。

•

  三：诊断卡的Mini PCI-E接口

  Mini PCI-E是笔记本主板正在逐渐使用的新型接口。比较于Mini PCI接口，Mini PCI-E接口占用更少的空间。该诊断卡使用Mini PCI-E接口的下列管脚：PIN-8, PIN-10, PIN-12,PIN-14, PIN-16, PIN-17, PIN-19。当前，由于这部分的管脚定义标准正在形成，所以并非目前所有笔记本主板都支持该接口。经测试，最近的联想，惠普,东芝，华硕，TCL等笔记本主板能够支持该接口。对于少数不支持该接口的笔记本主板，该接口将无法正常使用。

•

  四：诊断卡的LPC接口：

  LPC口是主板普遍使用的接口。诊断卡上对该接口的定义是：从左到右，依次是PIN1-3.3V, PIN2-LFRAME#, PIN3-LAD3, PIN4-LAD2, PIN5-LAD1, PIN6-LAD0, PIN7-GND,PIN8-LRESET#, PIN9-LCLK, PIN10-3.3V。

  主板上通常没有跟该接口相对应的插槽，所以用户需要通过飞线来连接该接口到主板上。一般来说，为方便起见，建议用户通过飞线连接该诊断卡到主板的LPC接口BIOS上。下图是LPC BIOS的管脚定义：

  PIN2-RST#, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2,

  PIN16-GND, PIN17-LAD3, PIN23-LFRAME#, PIN25-VCC, PIN31-CLK。






  本测试卡是为笔记本电脑研发及维修工程师开发的工具！设计完美，做工精良！采用四层 PCB 基板，保证 33M 频率工作稳定！由于现在新款笔记本在设计时取消打印口和 MINI-PCI 接口，转而采用 MINI PCI-E 新型接口，之前维修人员常用的打印口和 MINI PCI 接口测试卡无法使用，此卡是新型笔记本主板维修必备工具之一
  使用方法：
  将笔记本电脑电源关闭，拔掉电源适配器及取下电池，一般在机器背面会有一个小小的盖板，用螺丝刀拆下螺丝打开盖板！找到 PCI-E 插槽，拆下相同大小的无线网卡模块，插入本卡并固定好！再接电开机，此时本卡就有代码显示，可以根据 LED 数码管显示的代码得知当前主板工作的情况！
  本卡的特点：
  1．   采用 MINI PCI-E 接口设计，挂在 LPC 信号线上工作！适合所有 LPC 信号的主板！
  2．   采用美国 ALTERA 主芯片，工作稳定，兼容性强！
  3．   具备 LPC/FWH 扩展功能！有一定的仿真功能！
  4．   采用显示效果醒目的 2 位 LED 数码管！
  5．   扩展 LPC 信号接口设计，方便接入 LPC 信号！
  6．   四层 PCB 板设计， LPC 信号工作更稳定，抗干扰！
  7．   全部采用精密贴片无件！美观可靠！

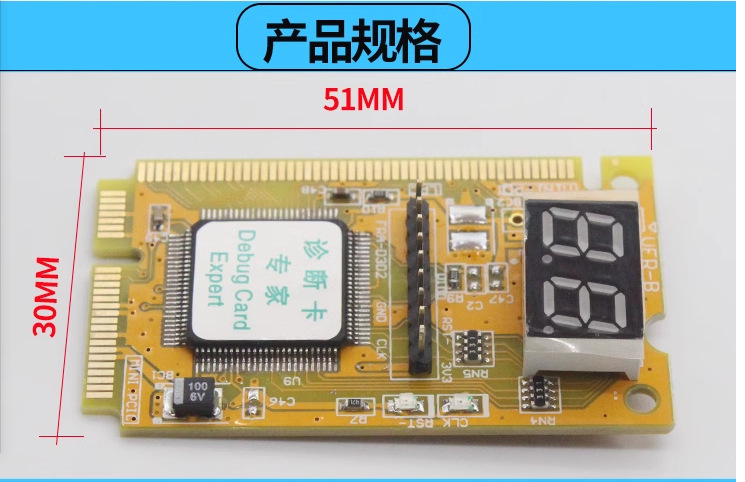

  CLK ：时钟信号指示灯，当主板有时钟信号送至此卡时此灯亮，没有请查主板！
  RST ：主板复位信号指示灯，当主板有复位信号送到此卡此灯亮，没有请查主板！
   U9：是主芯片，美国 ALTERA 公司生产，负责处理MINI-PCI ,MINI-PCI-E和 LPC 信号！
  LPC ：是 LPC 信号接入！方便接线用这是 LPC 外部扩展接口！如查 MINI-PCI-E 插槽处没有 LPC 信号时我们可以把主板的 LPC 信号接入到这里！ 这里列出了每个针脚的定义：
  3V3=VCC3V 供电
  FAR=LPC_FRAME 帧周期
  D3=LPC_AD3 地址数据线 3
  D2=LPC_AD2 地址数据线 2
  D1=LPC_AD1 地址数据线 1
  D0=LPC_AD0 地址数据线 0
  RST=PLTRST 复位信号
  CLK=LPCCLK_33M 时钟
  GND=GND 地
  一般我们只要接这 9 根线满足 LPC 信号定义要求就可以跑代码了！现在主板都有 LPC 信号，只要能找到 LPC 接口接入此处就有相应代码显示出来！ 所以这是一个万能的 DEBUG 测试卡！从开发到上市，从中经历风风雨雨！从之前的AK2001方案到现在的EPM方案！一步步稳走下来！最后我采用更为稳定可靠的ALTERA公司EPM芯片，大家可能还不知道什么是AK2001更不知道什么是EPM，这里我给大家介绍一下：AK2001是台湾一家试验室开发出来的产品，在EPOX主板上大家可能见到过！那个带LED灯的主板就是采用AK2001芯片，而大名顶顶的ALTERA公司更不用说了，做IC的户户知晓！这次开发出来的DEBUG卡，非常感谢“通行密码”兄弟！之前他也在国内知名网站写过有关文章，在维修界引起不小的轰动！这块PCI E接口DEBUG诊断卡！本站是首测，我是第一个用此卡的笔记本工程师，对此卡深有体会！
  DEBUG卡是一种可检测电脑故障的测试卡，早期有PCI和ISA接口两种，以方便在不同型号的主板上使用。当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。而新的英特尔笔记本芯片组不再提供MINI PCI接口，取而代之是PCI E，所以现在我们也开发出PCI E诊断卡（PCI E-DEBUG卡）由于DEBUG卡比较实用，因此它已成为很多DIY爱好者的
  必备工具。
    我们这块PCI E接口DEBUG卡是通过LPC信号工作的，
  　首先介绍一下LPC接口信号说明:
      1.LAD[3:0] (I/O) LPC Command、Address、Data
     这四信号线用来传输LPCn Bus的命令、地址和数据。
      2. LFRAME# (I/O) LPC Frame（LPC框架）
     当这个信号有效时，指示开始或结束一个LPC周期。
      3.LDRQ# (I)        DMA Request（DMA请求）
     当Super I/O上的Device需要用DMA Channel时，就会驱动这个信号向南桥发出请求。

  我们笔记本上一般LPC信号设计在PCI E接口处，也就是无线网卡接口处！像HP ACER DELL LENOVE等都有设计，但IBM的PCI E就没有设计LPC信号接入了，乍办呢？我们只有通过找到LPC信号，接线到卡上来取得代码，一般用导线分别接上 LPC_AD0-3 4 根数据线，LPC_RST,LPC_FRAME,LPC_CLK和VCC3V及GND线共9根来工作！那么有些朋友会问：有图纸的好办，没有图纸的都不知道线接到那里！其实好办，现在的EC都有LPC信号，像IO也有的，像PC97393等，还有大家熟知的EC如87591,97541等都有LPC信号！有了这些就不用担心找不到接入点了！

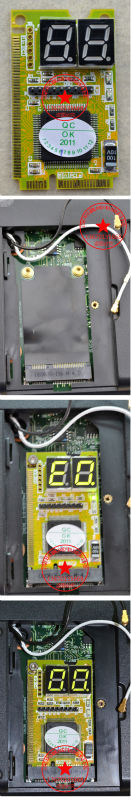

  上图就是接线IBM X60上！网上类似的图片都是来自我们这里！
     何为LPC呢？上面又接那些设备呢？LPC接口及LPC总线上的设备,短管脚计数总线（Low Pin Count，LPC），它用少量的信号线完成较低速的数据传输（33Mb/s）。南桥直接提供了接口来引出LPC总线，LPC总线上一般连接FHW、SIO和KBC/SMC等设备。
  LPC-DEBUG
      笔记本的升级换代也是很快的！作为笔记本电脑维修工！我们第一时间购入国际新工具，今天拿到的是这款 PCI-E 接口的诊断卡，也叫 PCI-E 测试卡！准确一点叫 LPC-DEBUG 卡。
      此卡带有一个 RST 复位灯和一个 CLK 时钟灯，还具有仿真功能，真是难得的 LPC-DEBUG 工具！

•

•

• 配件：诊断卡，说明书。
