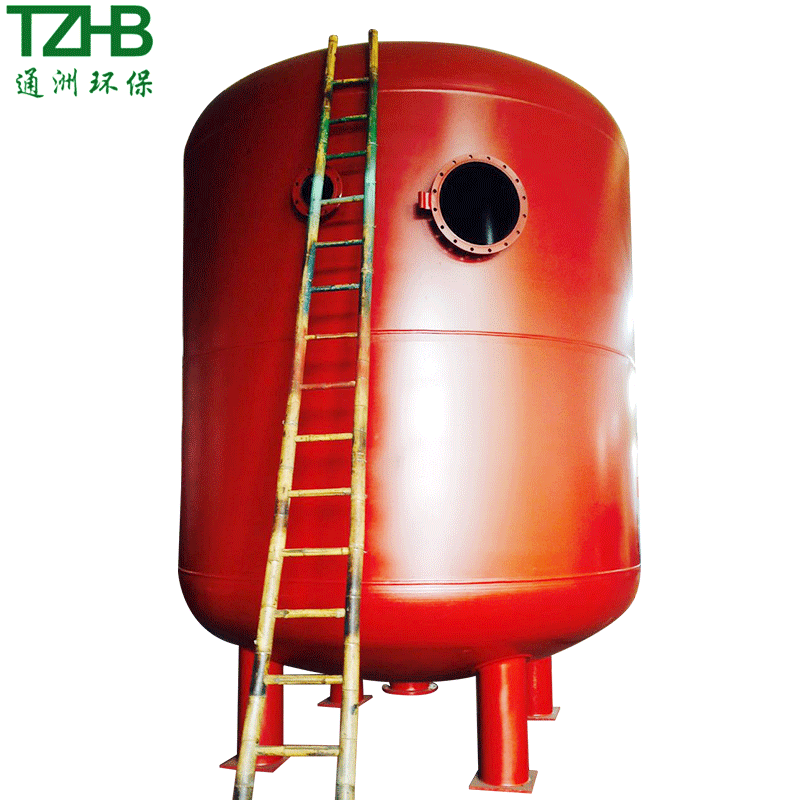

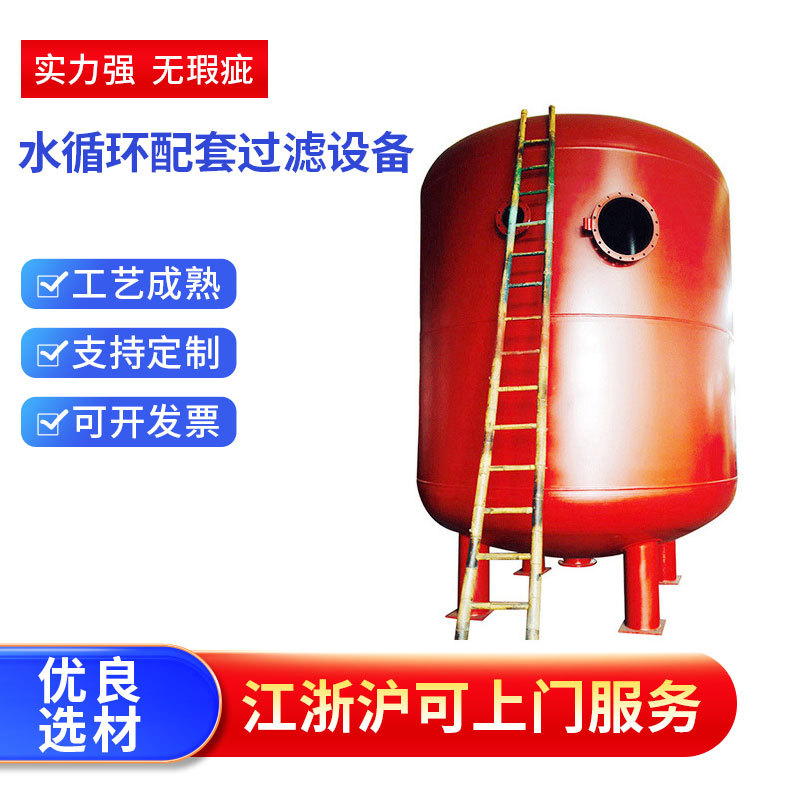

◎概述
SQ型全自动过滤器装置属无电控、无阀门、无专人管理型。体外不设反冲洗系统和水塔。当滤料上层的悬浮物升高时,过滤水流速遂渐减小,体内水位隧渐升高,达到设置高度(负压)行成虹吸,几分钟后水流将很快改变方向并连同体内高位水箱内的水同时快速从底部向上冲洗,当高位水箱的水降到最低位时,破坏斗内进气而虹吸停止,进水便很快回到原来进水方向。本装置无后遗症问题,具有较高的节水、节电、节约人工,能配套于自动化工程。
◎实用范围
SQ型全自动过滤装置,主要用以去除水中颗粒状杂质悬浮物,固体物及
能形成吸附沉淀的过滤,提供符合各种不同用途的工业用水及生活用水。
1、用于城镇、农村、工矿企事业等场所制取自来水的净化过滤装置。
2、用于石油、化工、冶金、电力、纺织、医药、轻工、机械等生产过程
的循环水旁滤装置。
3、用于高级宾馆、别墅、酒家、商厦等水景及游泳池的净化过程装置。
4、用于锅炉软化水及电力工业的给水处理装置。
5、用于食品、工业及饮料工业的给水处理装置。
6、用于废水处理过程的中水道,作回用及净化过滤装置。
◎技术性能
SQ型全自动过滤装置属非电控型过滤装置,全靠预过滤水的重力压力及机械原理实现全自动工作。
SQ型全自动过滤装置分:重力式、压力式二种。以下各设计参数均为重力式,压力式别设详图,一经采用,即另行提
供。
体外不设反冲洗水泵或水塔,进水、出水、反冲洗及排污等均不需设置操作阀i ]及相应的电控设施,从而节省泵房土建及大量的电控仪表及器材, 无需专人操作管理,运行费用低廉。
1.节约原水,产水量高,水的利用率≥97% (详见全国给水排水工程标准技术委员会测试资料)。.
2.不设反冲洗设施,且工作水头低(0 . 06MPa)所以它比国内其它过滤器节省电耗20%以上。
3. 结构简单,无任何配套设施,节省管材及土建基础,积小室内外均可设置,无需特殊厂房要求,因而节省基建投
资,辅助设施及安装费用。
4.主要部件为国家标准件,本体材料为碳钢,工作部件均为不锈钢及铜件。
5.出水水质为0. 5一10NTU之间 ,用户可根据需要任意调节。

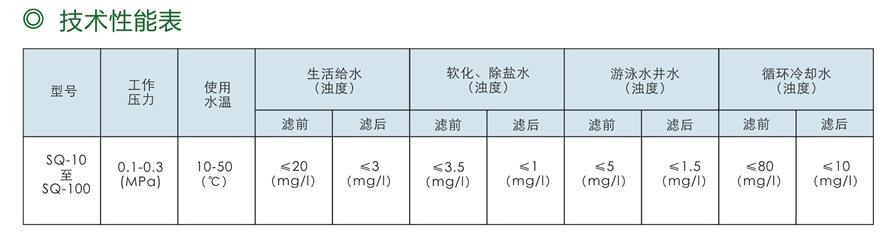

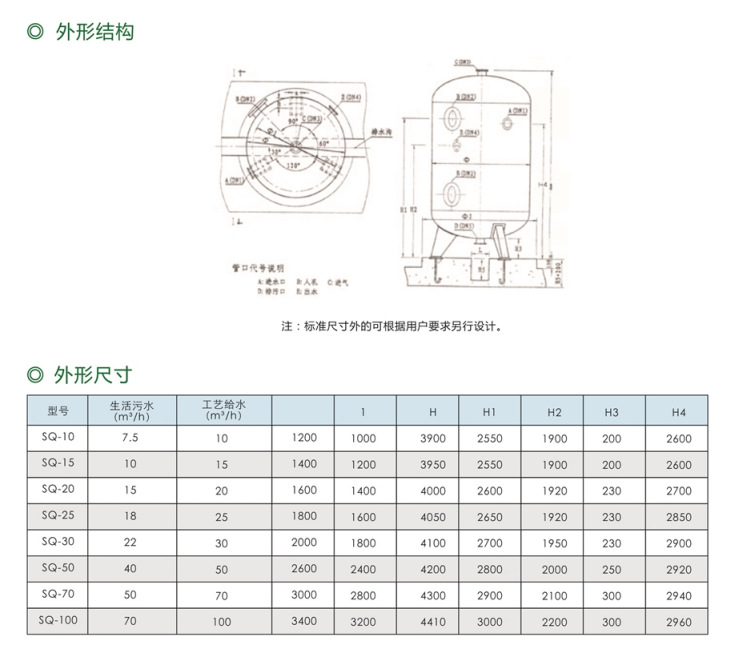

6.其它技术性能详见性能表(表一 )并参见各表。
◎安装维护
1、SQ型全自动过滤器装置结构简单,进、出水管及反洗排污均不需设置操作阀门,本装置运至现场就位后接通进、
出水管道及排污管口就可投入运行。排污管口也可直接排入下水道。
2、本过滤装置,安装要求垂直度偏差≤+1.0mm。
3.进水管道上要加装压力表( 0-0.6MPa )。
4、过滤装置每半年补充一次滤料 ,先人工停止进水,并放空。打开人孔，补充滤料至设计高度。每年检修维护一次 ,检查时,先人工停止进水,并放空。打开人孔及手孔，取出滤料，人工进入滤器,进行检修维护,先检查平衡箱工作是否灵活,锈蚀的零部件要切换,更换损坏的滤帽,疏通堵塞的滤帽,最好补充滤料至设计高度。
