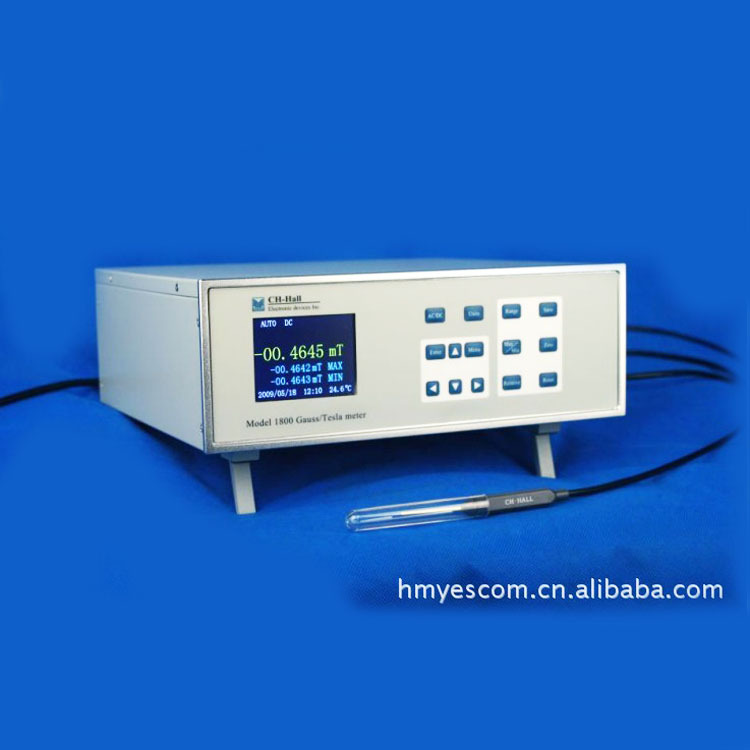

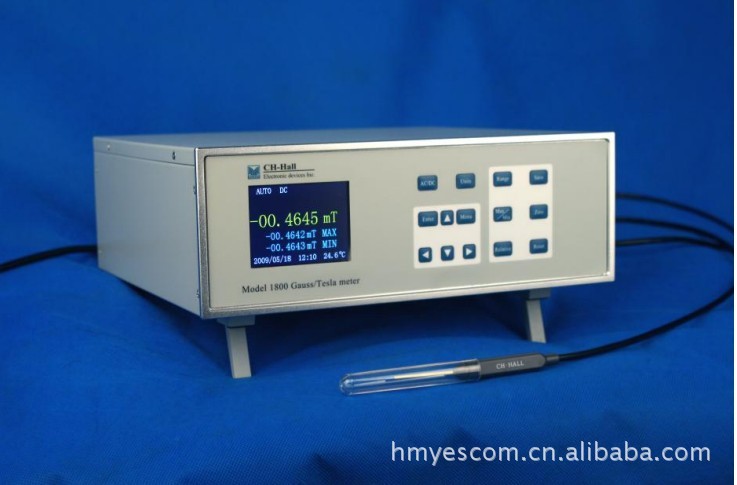

CH-1800型智能型数字高斯计/特斯拉计可与电脑连接送软件

 CH-1800型全数字高斯计/特斯拉计是高精度的霍尔效应高斯计适合要求高测试精度,高分辨率的磁场测试应用.它集成了多种高科技数字化技术,为磁场测量的精确、稳定性和重复性提供了坚固的基础.测量范围从直流到30KHz的交流磁场。

按照ISO-9001标准设计及生产。

明亮的VGA彩色图形显示,优异的自绘图功能，全菜单操作，5 ¾位读数分辨力,*高分辨率1/600000,使您在高磁场测量时能观查到0.001mT的微弱变化，最大量程300KG(30T)，其具有大容量数据存储及存储数据阅读并可按存储时间查询可实时发送数据，

专业绘图软件可据磁场强度绘制图表，可选的有线或无线远程控制系统。

实现测试,存储,通讯,绘图，远程磁场控制自动化一体机，提供高速采集型（50-500次/秒）可组合多点阵列同步测磁系统，产品主要销往计量单位，各大研究所，大学和大型工厂的研究部门.

配套设备
*温度补偿型探头，耐高，低温探头(带温度补偿）
*高精度电磁铁
*高精度电磁铁电源可组合（高精度磁场控制平台）
*电控位移平台可组合（多维磁场扫描分析系统）

特点
明亮的VGA彩色 5 ¾位分辨率显示  基本直流精度：读数的±0.05%
测试图形显示、本机自绘图功能 基本分辨力 0.00001 mT
最大值/最小值/峰值/谷值保持/界面锁定 阈值设定（上，下限）及报警
数据存储(自动/手动) /存储数据阅读 自动零点、自动、手动量程
探头自动校正/自动记忆操作模式/探头温度补偿  RS-232C/USB数字接口/数据输出（实时）/BNC模拟信号输出/标准指令集用于开发
显示单位可选高斯,特斯拉，A/M或Oe 归零设置/相对测量模式
通讯波特率调节/测试端温度显示 选配零高斯腔/高斯计专业绘图软件
时间及亮度设定 可选的基本探头几十种（标配0.8mm超薄探头）
外设连接：计算机，示波器，工控设备，总线系统

1800型技术参数
　 　 　 　 　 　0.1mT=1Gs 　
　 量程   　 　 *(0.1mG-30Gs)/(1mGs-300Gs)/(0.01Gs-3000Gs)/(0.1Gs-30KG)/*(1Gs-100kGs) 　
　 分辨率  　 　 0.1mGs(0.01uT) 　
　 精度 (显示值)  直流 读数的0.05%±0.005%量程 　
　 　 　 　           交流 读数的±1% 　
　 频率范围 　 　 直流模式 Dc 　
　 　 　 　          交流模式 5Hz 至 100kHz 　
　 模拟输出 　 　 输出电压 ±3V F.S. 　
　 连接器            标准BNC 　
　 附加影响 　 　 温度系数 ±(0.01% ±1 count)/ oC 　
　 温度范围 　 　 工作温度 0oC 至 +50oC 　
　 　 　 　          储存 温度 -20oC 至+60oC 　
　 面板显示 　 　  VGA, 320 x 240 像素3.5英寸彩屏       　
　 通信接口 　 　 RS-232 标准9针“D”型连接器 USB 接口 BNC接口 　
　 电源电压         200/240伏      频率： 50-60 Hz

*号量程需更换探头(自动识别）
主要功能
*高精度交流/直流磁场测量/自动温度补偿系统
*磁场强度图形显示，本机自绘图功能
*宽量程:本机可测0.01uT-30T极宽量程，自动识别低磁和高场探头，自动调整测试磁场量程到适合档位，手选分三档。
实时有线或无线远程控制系统（1500M)

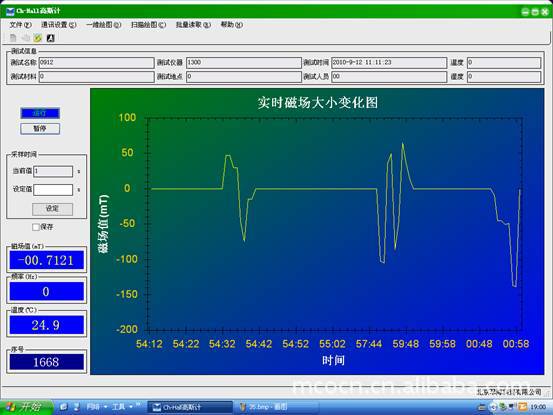

绘图软件主界面

*自动/手动存储:本机提供500个数据的存储空间，可自动按设定时间（1-60秒）实时存储测试数据，也可选取数据随机储存，并可在查询模式内按时间和存储顺序进行查询。
*最大值/最小值锁定：开启或关闭峰值测量功能。捕获并显示最高.低磁场读数，并可锁定界面
                      1档：最大值/最小值/峰值/谷值保持

                      2档：界面锁定

                      3档：解除
*自校零模式1）相对零磁场模式：将探头置入零高斯校准器腔室内，校零并储存记忆。
                 2）消除地磁模式：将探头平置与地磁场垂直，校零并储存记忆。
*通讯及绘图：
 RS-232C 接口功能
 1）用户可以使用计算机进行测试数据读取，并利用专业配套绘图软件绘制各种测量图，可发送和打印图表
 2）使用串口实时发送功能可实时在计算机端监测实时数据
 3）可使用固定指令集查询实时数据
同时CH-1800 的监视模拟输出(BNC)可以在不使用PC 的情况下提供辅助的自动化能力。
图例1长方型磁场三维图

图例2椭圆磁体三维图

图例3圆柱体磁体三维图

图例4圆型磁体三维图

图例5多极磁环磁体三维图

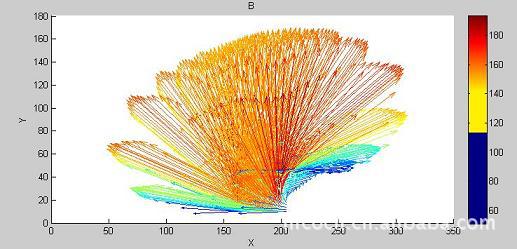

图例6磁体三维分布矢量图

可与电脑连接送软件型号 CH-1800 高斯计 / 特斯拉计
直流测量（DC)直流显示分辨率： 5 ¾ 位（6位数字滤波显示）
CH-1800档位    *0-3mT      0-30mT  0-300mT 0-3T  *0-10T
分辨力        0.00001mT     00.0001mT  000.001mT 0000.01mT 00000.1mT

*号档位为低磁场探头和超高场探头自识别量程
直流精度： ±0.05%读数 ±0.005%量程
直流温度系数：±(0.01% ±1 count)/ oC
采集速率：20次/秒
交流有效值（AC)及频率测量交流分辨率：0.01mT
交流有效值频率范围：20赫兹-30k赫兹
交流有效值精度：±1%读数±0.3%量程
交流有效值频率响应：20赫兹-2500赫兹
采集速率：15次/秒

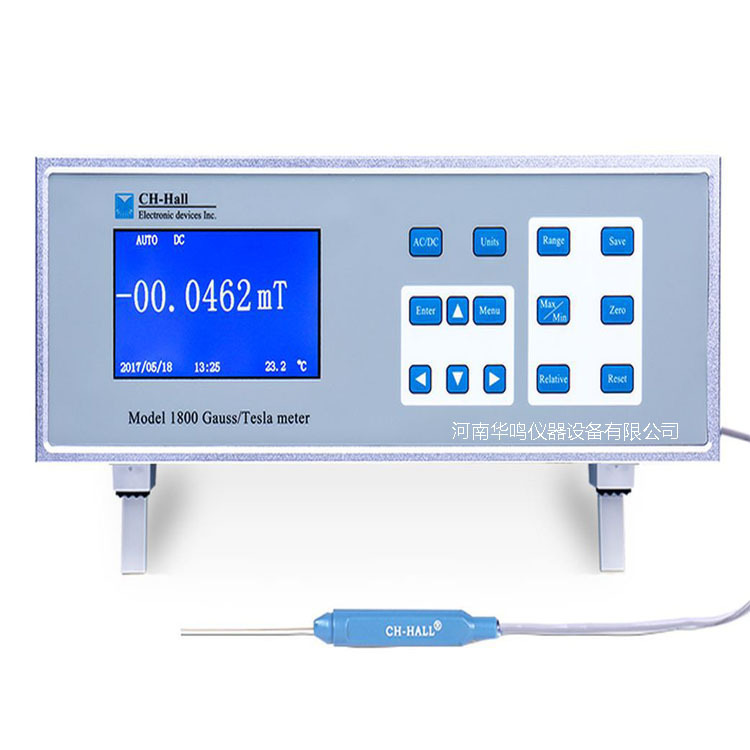

前面板
显示类型:320×240像素3.5英寸全视角彩屏
显示分辨率：5 ¾ 位（6位数字滤波显示）
显示更新速度： 5 rdg /秒显示单位：高斯（ G ），特斯拉 （ T ），安培/米 (A/M), 奥斯特 （Oe）单位乘数： m ,k ,M
控制键定义：交流/直流切换，测量单位，量程切换，数据存储，上/下/左/右方向，菜单模式，最大值/最小值/界面锁定，清零模式，确认键，相对模式，复位模式
键盘：14膜键
前面板特点：具有良好的交互能力 ，直观操作，显示提示，亮度控制，面板锁定，图形显示
探头特性
输入类型：单霍尔效应传感器探头特点：高线性数字化霍尔探头，探头自校零，温度补偿，超薄仅0.80mm探头兼容性：ch-hall标准探头或特制探头
连接器： 15针D型
接口特性
RS - 232C接口功能
 波特率： 19600， 57600 ，115200
 连接器：9针D型 ，终端配置
 软件支持：标准接口定义

监测模拟输出
 配置：实时模拟电压输出
 范围： ± 3 V电压
 频率响应： DC至2500赫兹
 精度：探头依赖
 最小负载电阻： 1 k （短路保护）
 连接器：BNC

CH-1800型智能型数字高斯计/特斯拉计
一般参数

机箱：全金属屏蔽型（象牙白色）
环境温度： 15至35 o C额定精度; 5o C至40 o C减少准确性

电源要求：  220-240伏（ +5 ％ ， -10 ％ ），50或60赫兹

尺      寸： 320 mm宽× 110mm高× 287mm(12.5’*?4.3’*?11.3’) 2.5U
重      量： 4公斤（7.8磅） 可配探头:

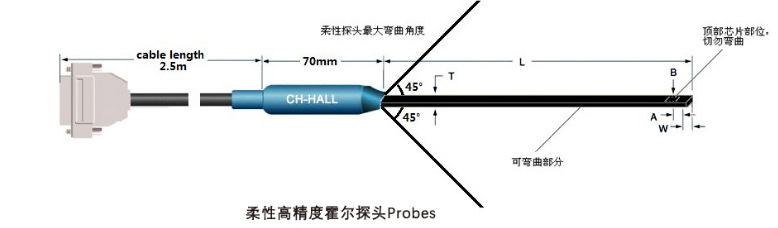

 可配多种探头：

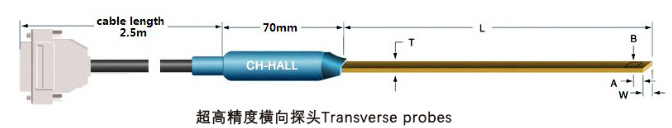

一维横向探头 （温度补偿探头，耐高，低温补偿型探头）

*长度,形状可按要求定制                                              *可在探头内加装温度传感器或镀金
*交货期为1-4周（无库存情况下）不含增值税及运费         *欢迎通过电话或E-mail垂询

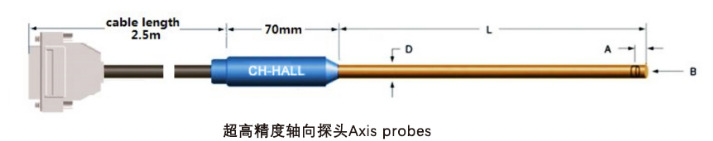

一维轴向探头：（温度补偿探头，耐高，低温补偿型探头）

*长度可按要求自定                                                     *可在探头内加装温度传感器或镀金
*交货期为1-4周（无库存情况下）不含增值税及运费         *欢迎通过电话或E-mail垂询
型号          L(cm)约 D(mm) A(mm) 有源区直径(mm) 频率范围 满量程 精度（线性度） 工作温区 不平衡电压(mv) 温度系数 封装材料
1AHD801F 10/25/50 3.5 1±0.1 0.15 DC-800HZ 30kG ±0.05% to 30KG -10°Ct0+75°C 0.01to0.2mv ±0.03%/C° 黄铜
1AHD802F 10/25/50 2.0 1±0.1 0.15 DC-800HZ 30kG ±0.05% to 30kG -10°Ct0+75°C 0.01to0.2mv ±0.03%/C° 黄铜
1AHD803F 10/25/50 1.5 1±0.1 0.15 DC-800HZ 30Kg ±0.05% to 30KG -10°Ct0+75°C 0.01to0.2mv ±0.03%/C° 黄铜
1AHD804F 10/25/50 1.2 1±0.1 0.10 DC-800HZ 30kG ±0.05% to 30KG -10°Ct0+75°C 0.01to0.2mv ±0.03%/C° 黄铜
1AHD805F 10/25/50 0.9 1±0.1 0.10 DC-800HZ 30kG ±0.2% to   30KG -10°Ct0+75°C 0.01to0.2mv ±0.03%/C° 黄铜
高斯计配件
高斯计专业绘图软件
适合高斯计测量数据库储存和绘图的多功能px-1绘图软件。
特点
*自动存储数据

 绘图软件可自动把高斯计串口发送的数据存入软件数据库，以利于随时查询和截取有用数据绘图。
