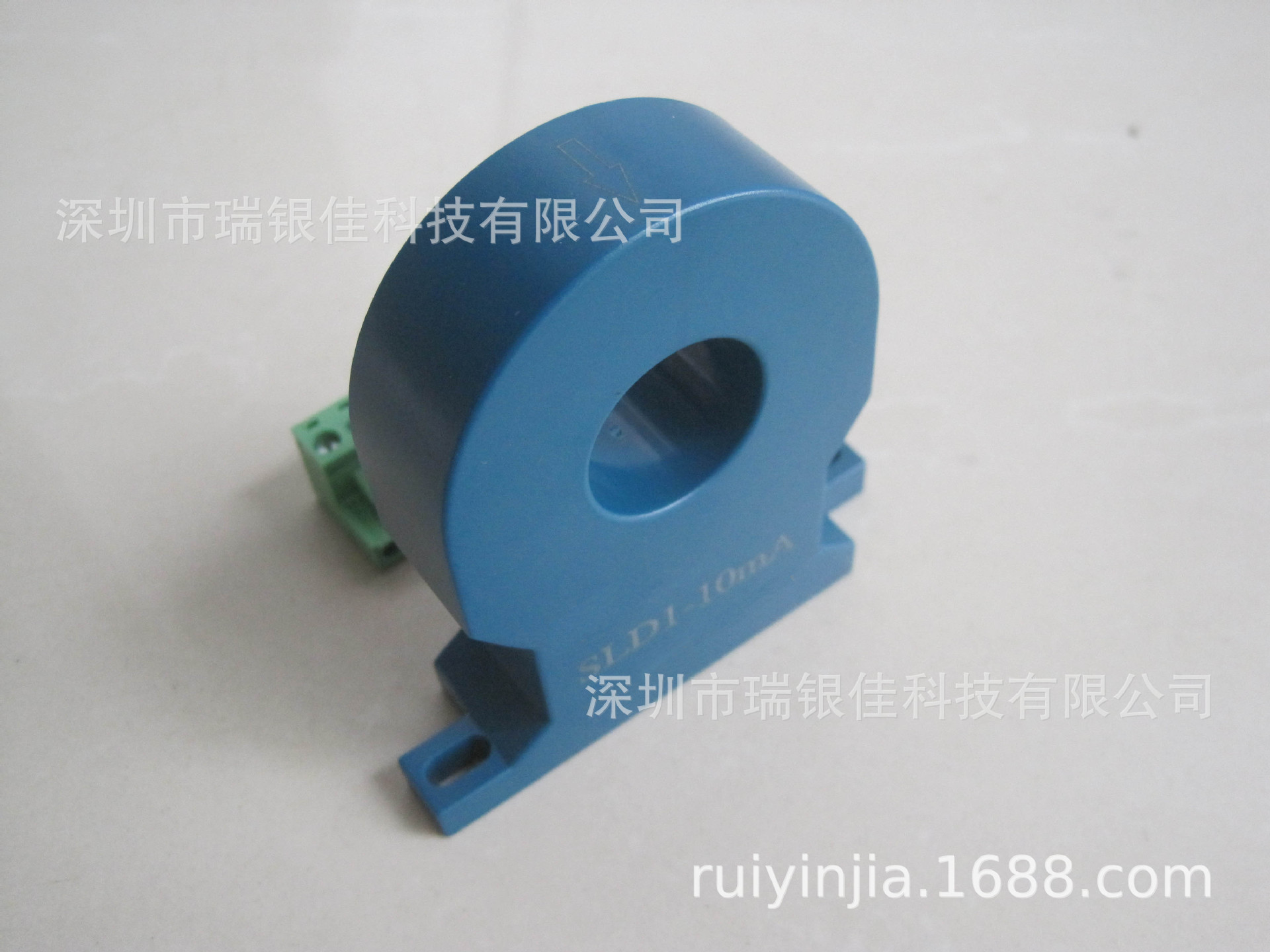

磁调制式LDCS模拟直流漏电流传感器 监控用SLD1-10~100mA孔径20

霍尔开环电流传感器
SZ1,SZ3D,SZ3,SZ4,SZ7,SZ9K,SZ128,SZ140,SZ36,SZ36D,SZ9HA,SZ9H,SZ5_G,SZ5_GS5
霍尔闭环电流传感器
SC2,SC1,SC1-AC/DC,SC6,SC82EC
电压传感器
直流漏电流传感器
SLD,SLDS,SLDT,SC7-P,SC7-PS5
数字传感器
光电隔离变送器 SV,SVD
电流变送器:SC1-AC/DC


SLD系统直流漏电流传感器是应用磁调制式原理研制而成的闭环电流传感器，具有良好的稳定性、精度高、线性好、低温漂、抗干扰能力强

一、 概述

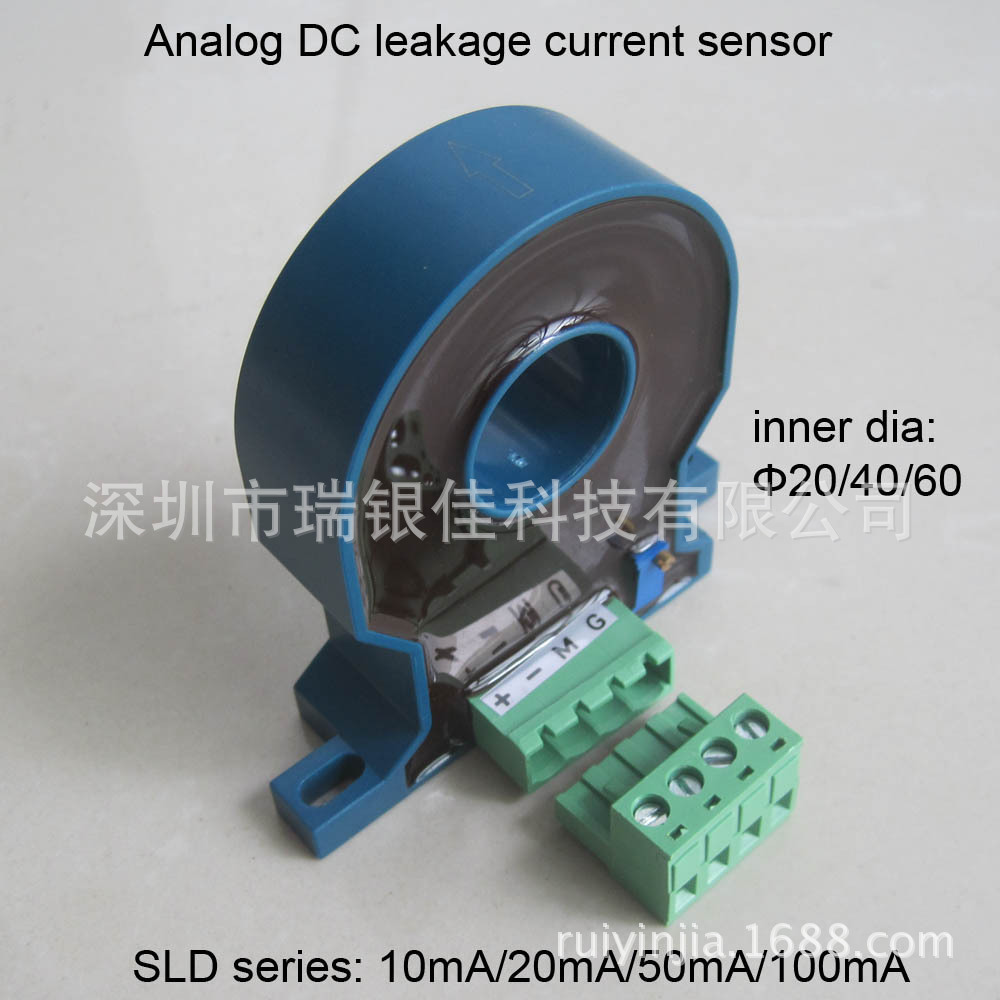

本产品是一种直流微电流测量传感器，采用磁调
制式原理研制而成的闭环电流传感器，线路板可以插
拔，方便现场更换。测量方式为穿孔方式，无插入损
耗，输入信号为直流微电流，输出为模拟量。精度高，
温度范围宽。主要用于直流电源系统绝缘在线监测及
微电流检测。

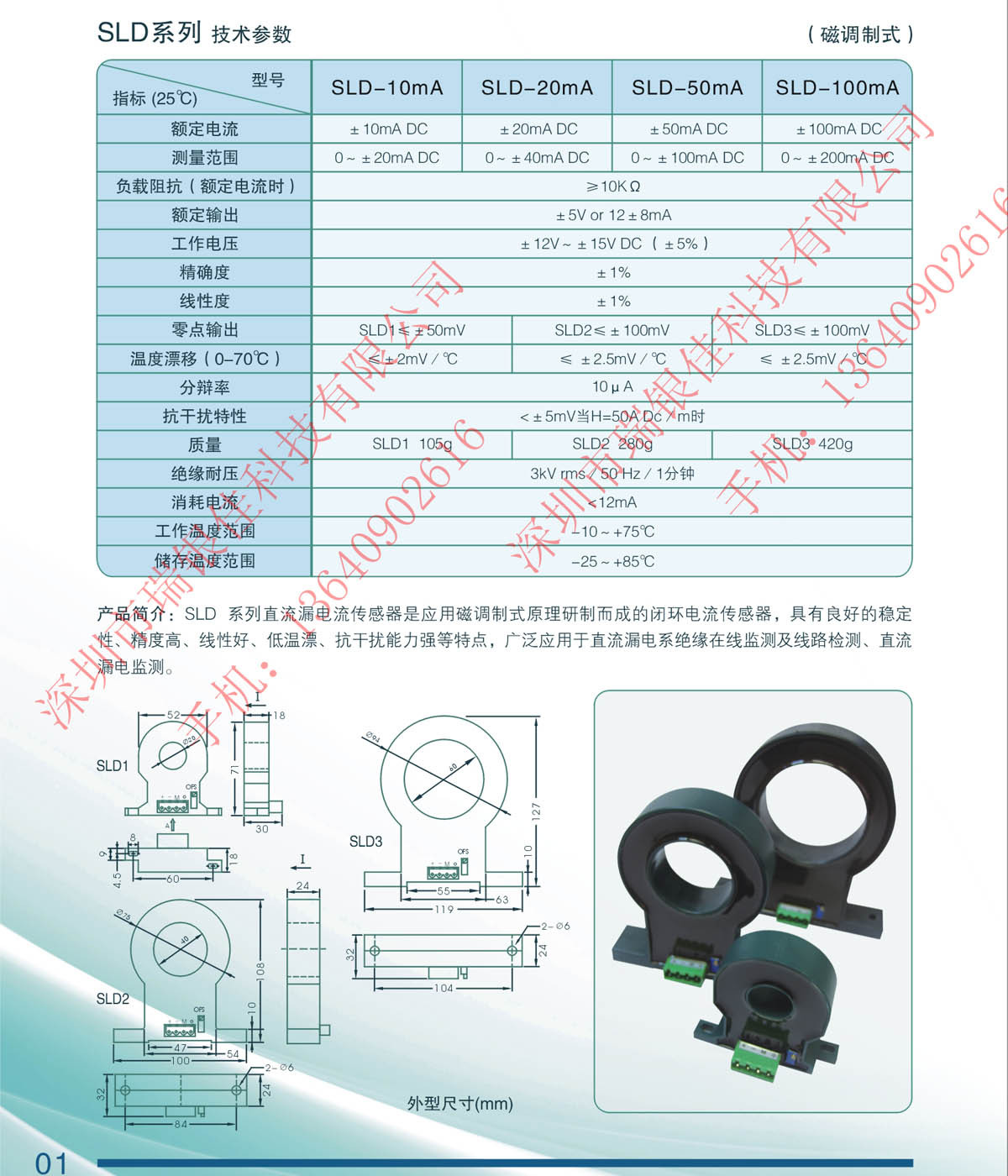

二、 技术参数
2.1、测试条件：电源：±12V（±5%），室温：25℃ ，
通电稳定 15 分钟后；
2.2、精度等级:  1.0 级
2.3、线性度：  ≤ 1.0% （额定值 0%---110%）
2.4、零点漂移：≤±50mV （室温：25℃ ，通电稳定 15
分钟后，调零。24 小时内零点变化）
2.5、温漂特性:  ≤3.0mV/℃
2.6、输入电流:  0---±10mA；0---±20mA；0---±50mA；
2.7、响应时间：≤500mS;
2.8、输入过载能力：
30 倍额定输入电流，持续 10 秒，其零点小
于 300mV

2.9、输出电压：0---±5V  (可以按照用户要求定制)
2.10、负载能力：≥ 1KΩ
2.11、工作温度:  -5℃---＋65℃
2.12、隔离耐压:  ≥ 3 KV（DC）
2.13、电    源： ±12 V---±15 V（±5%）
2.14、功    耗:  ≤250mW
