E-418平面介子/E-428码模夹/E-414工夹座/E-701模胚专用批士/E-990直立式油压批士/E-755Q快速加压批士
编号 型号 规格 重量
50581  WF4  M4  2
50582  WF6  M6  3
19567  WF8  M8  5
3288  WF10  M10  7
3289  WF12  M12  8
3290  WF14  M14  11
3291  WF16  M16  18
3292  WF18  M18  23
3293  WF20  M20  33
3294  WF22  M22  34
3295  WF24  M24  56
编号 型号BOLT DIAMETER长宽  CLAMP HEIGHT
10665  ICM0012  M12  99X39  17 - 36
10666  ICM0016  M16  124X46  19 - 44
10667  ICM0020  M20  156X56  23 - 51
TYPE  编号型号  JAW WIDTH  JAW DEPTH  JAW OPENING  STANDARD GUIDE BLOCK'S WIDTH  STANDARD MOUNTING BOLTS  CLAMPING PRESSURE(kN)  WEIGHT(kg)
LTFV-Q  52058  LTFV125Q  125  50  200  18  BCS-18B  30  35
        52059  LTFV150Q  150  60  260  18  BCS-18G  40  58
        52060  LTFV175Q  175  70  280  18  BCS-18G  40  79
LTFV-QG(Parallel use)  52064  LTFV125QG  123  50  200  18  BCS-18B  30  35
       52065  LTFV150QG  150  60  260  18  BCS-18G  40  58
       52066  LTFV175QG  175  70  280  18  BCS-18G  40  79
LTFH-Q  52061  LTFH125Q  123  50  200  18  BCS-18B  30  35
        52062  LTFH150Q  150  60  260  18  BCS-18G  40  58
        52063  LTFH175Q  175  70  280  18  BCS-18G  40  79
LTFH-QG(Parallel use)  52067  LTFH125QG  123  50  200  18  BCS-18B  30  35
              52068  LTFH150QG  150  60  260  18  BCS-18G  40  58
              52069  LTFH175QG  175  70  280  18  BCS-18G  40  79
TYPE  ORDERNO.  No.  JAW WIDTH  JAW DEPTH  JAW OPENING  STANDARD GUIDE BLOCK'S WIDTH  STANDARD MOUNTING BOLTS  CLAMPING PRESSURE(kN)  WEIGHT(kg)
MBV  52070  MBV150  154  67  350  18  M16  20  65
     52071  MBV200  208  67  450  18  M16  20  82
E-414.  NO.  HEIGHT  LENGTH  WIDTH  WEIGHT(kg)
14929  STB-1  28.8  17.4  25.3  0.1
14930  STB-2  45.3  26.9  25.3  0.24
14931  STB-3  97.5  57.1  25.3  0.84
14932  STB-4  59  34.9  38.1  0.52
14933  STB-5  97.5  57.1  38.1  1.25
14934  STB-6  138.8  80.9  38.1  2.54
14935  STB-7  59  34.9  50.8  0.7
14936  STB-8  97.5  57.1  50.8  1.66
14937  STB-9  138.8  80.9  50.8  3.43
E-413梯形工件夹/E-412SM铁架夹具套装/E-405平面夹码/E-404丝杆丝母/E-403六角螺母/E-402/T型丝母
ORDERNO.  NO.  CONFORMITY BOLT  LENGTH  WIDTH  THICKNESS  WEIGHT(g)
1106  STC0101  M8  60  25  12  60
1993  STC0102  M8  100  25  16  115
1994  STC0103  M8  150  25  19  240
1995  STC0201  M10  60  25  12  55
1996  STC0202  M10  100  25  16  115
1997  STC0203  M10  150  25  19  225
1998  STC0301  M12  63.5  32  13  60
1999  STC0302  M12  100  32  19  170
2000  STC0303  M12  152.4  32  22  285
2001  STC0401  M16  60  32  16  75
2002  STC0402  M16  100  38  19  195
2003  STC0403  M16  150  38  22  345
2004  STC0501  M20  100  38  19  185
2005  STC0502  M20  150  38  25  370
2006  STC0503  M20  200  50  30  675
2007  STC0601  M22  152.4  50  32  650
2008  STC0602  M22  203.2  51  35  950
2009  STC0603  M22  254  50  38  1275
2010  STC0701  M24  152.4  50  32  650
2011  STC0702  M24  203.5  51  35  900
2012  STC0703  M24  254  50  38  1215
ORDERNO.  NO.  CONFORMITY BOLT  LENGTH  WIDTH  THICKNESS  WEIGHT(g)
1107  PC00101  M8  60  25  12  55
2032  PC00102  M8  100  25  16  115
2033  PC00103  M8  152.4  29  19  245
2034  PC00201  M10  60  25  12  55
2037  PC00202  M10  100  25  16  115
2040  PC00203  M10  152.4  29  19  245
2041  PC00301  M12  60  25  12  75
2048  PC00302  M12  100  32  19  160
2060  PC00303  M12  150  32  22  290
2392  PC00401  M16  60  32  16  75
2393  PC00402  M16  100  38  19  190
2394  PC00403  M16  150  38  22  360
2395  PC00501  M20  100  38  19  175
2396  PC00502  M20  150  38  25  365
2397  PC00503  M20  200  50  30  725
2398  PC00601  M22  152.4  50  32  625
2462  PC00602  M22  203.2  51  35  1,000
2475  PC00603  M22  250  50  38  1,340
2523  PC00701  M24  150  50  32  575
2540  PC00702  M24  200  51  35  950
2541  PC00703  M24  250  50  38  1,280
ORDERNO.  NO.  SUITABLE T-SLOT WIDTH  THREAD DIAMETER  T,S SET  STEP CLAMPS(2 PIECE EACHx3 SETS)  STEP BLOCKS(2 SETS EACHx3 SETS)  WEIGHT(kg)  PRICE
1094  CMR1412  14  M12  1set  STC0301,STC0302,STC0303  STB-1,STB-2,STB-3  11
1118  CMR1612  16  M12  1set  STC0301,STC0302,STC0303  STB-1,STB-2,STB-3  11
1119  CMR1614  16  M14  1set  STC0401,STC0402,STC0403  STB-1,STB-2,STB-3  13
1120  CMH1614  16  M14  1set  STC0401,STC0402,STC0403  STB-4,STB-5,STB-6  23
1121  CMH1816  18  M16  1set  STC0401,STC0402,STC0403  STB-4,STB-5,STB-6  25
ORDERNO.  NO.  THREAD DIAMETER  WEIGHT(g)
1112  CNM0008  M8  17
2675  CNM0010  M10  40
2676  CNM0012  M12  48
2677  CNM0014  M14  75
2678  CNM0016  M16  90
2679  CNM0018  M18  130
2680  CNM0020  M20  175
2681  CNM0022  M22  210
2682  CNM0024  M24  340
ORDERNO.  NO.  THREAD DIAMETER  WEIGHT(g)
1110  FNM0008  M8  13
2659  FNM0010  M10  22
2660  FNM0012  M12  34
2661  FNM0014  M14  48
2662  FNM0016  M16  68
2663  FNM0018  M18  80
2664  FNM0020  M20  123
2665  FNM0022  M22  127
2666  FNM0024  M24  180
ORDERNO.  NO.  SUITABLE T-SLOT WIDTH  THREAD DIAMETER  WEIGHT(g)
1108  TNM1008  10  M8  23
2571  TNM1210  12  M10  27
2572  TNM1410  14  M10  55
2581  TNM1412  14  M12  51
2630  TNM1612  16  M12  63
2631  TNM1614  16  M14  59
2632  TNM1814  18  M14  96
2633  TNM1816  18  M16  89
2634  TNM2016  20  M16  108
2635  TNM2018  20  M18  100
2636  TNM2218  22  M18  182
2637  TNM2220  22  M20  171
E-400双头丝杆/E-352内六角杯牙套/E-307万用工件夹/E-275B钳夹码
ORDERNO.  NO.  THREAD DIAMETER  LENGTH  WEIGHT(g)
1117  BM00850  M8  50  20
2711  BM00875  M8  75  30
2712  BM08100  M8  100  40
36  BM08125  M8  125  50
2713  BM08150  M8  150  60
2714  BM08175  M8  175  70
2715  BM08200  M8  200  80
2716  BM01050  M10  50  31
2717  BM01075  M10  75  47
2718  BM10100  M10  100  63
2719  BM10125  M10  125  78
2720  BM10150  M10  150  94
2721  BM10175  M10  175  109
2722  BM10200  M10  200  125
2723  BM01250  M12  50  35
2724  BM01275  M12  75  55
2725  BM12100  M12  100  70
2726  BM12125  M12  125  95
2727  BM12150  M12  150  115
2728  BM12175  M12  175  140
2729  BM12200  M12  200  160
16420  BM12225  M12  225  180
16421  BM12250  M12  250  200
16422  BM12300  M12  300  240
16423  BM12350  M12  350  285
16424  BM12400  M12  400  330
16425  BM12450  M12  450  375
16426  BM12500  M12  500  420
2730  BM01450  M14  50  61
2731  BM01475  M14  75  92
2732  BM14100  M14  100  123
2733  BM14125  M14  125  153
120  BM14150  M14  150  184
2734  BM14175  M14  175  215
2735  BM14200  M14  200  246
2736  BM14225  M14  225  276
2737  BM14250  M14  250  367
2738  BM14300  M14  300  369
2739  BM14350  M14  350  430
2740  BM14400  M14  400  492
2741  BM01675  M16  75  120


E-250/快锁式钻床批士/E-257/G字夹/E-231/活动式下压批士/E-275M/铣床平口钳/E-275L
ORDERNO.  NO.  JAW WIDTH  JAW DEPTH  JAW OPENING  PUMPING  CLAMPING PRESSURE(kN)  WEIGHT(kg)
515  EVS100  108  40  120  Nothing  5  8.3
516  EVS150  156  50  160  Nothing  6.5  14
E-231/活动式下压批士JAW WIDTH  HEIGHT(MIN)  HEIGHT(MAX)  SET BOLT  SET WEIGHT  GROOVE BEING USED  STANDARD GUIDE BLOCK'S WIDTH
27331  PV-0  46  42  50  M12  1.5  -  -
536  PV-1  62  56  64  14  4.8  16  -
537  PV-2  85  82  102  14  12.5  16,18  18
538  PV-3  120  135  164  18  39.1  20,22  18

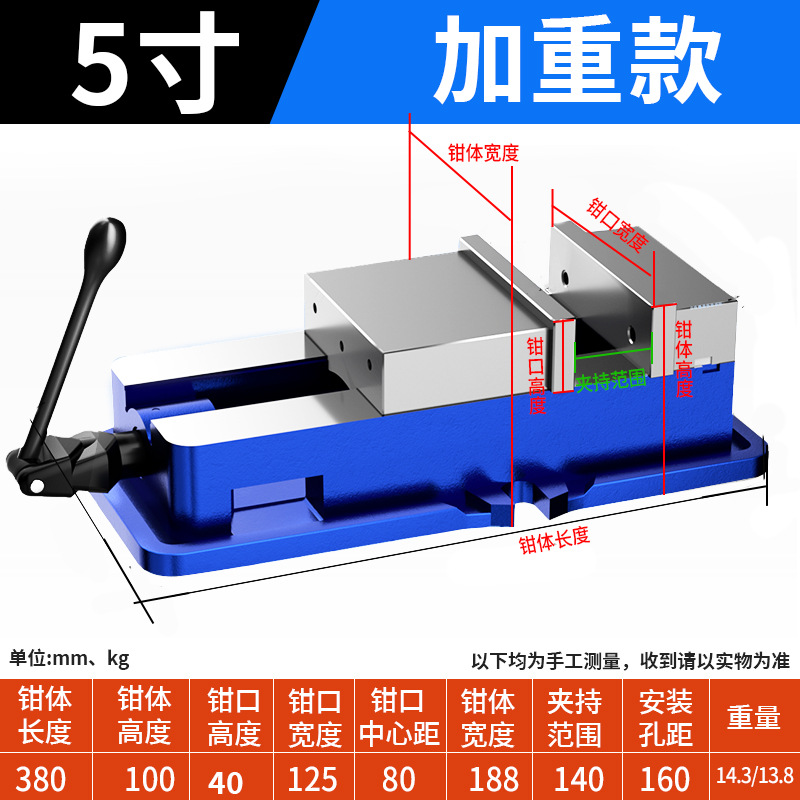

E-275M/铣床平口钳 JAW WIDTH  JAW DEPTH  JAW OPENING  STANDARD GUIDE BLOCK'S WIDTH  CLAMPING PRESSURE(kN) WEIGHT(kg)
32101  LT100M  101  32  102  18  40    16
32102  LT125M  126  38  112  18  40    25
32103  LT150M  151  44  143  18  40   36
32104  LT200M  202  57  190  18  40   65
