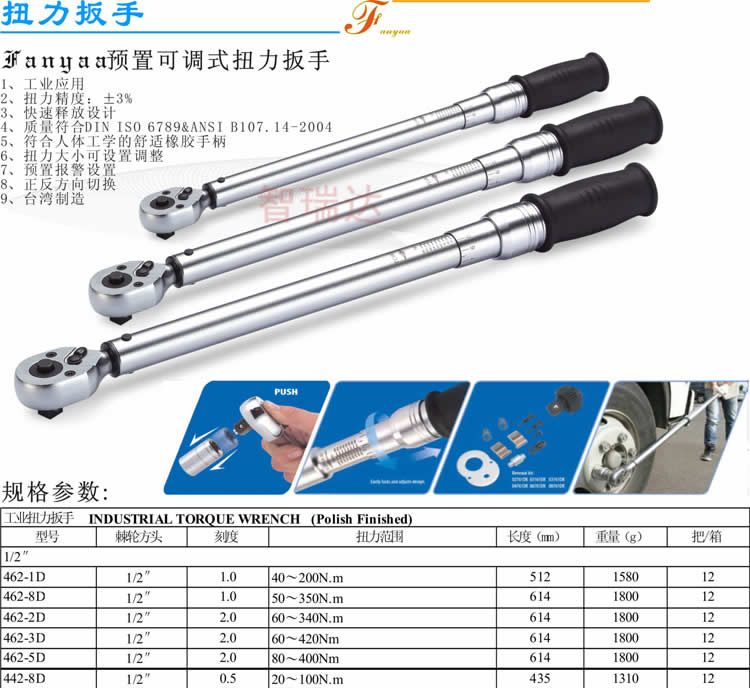

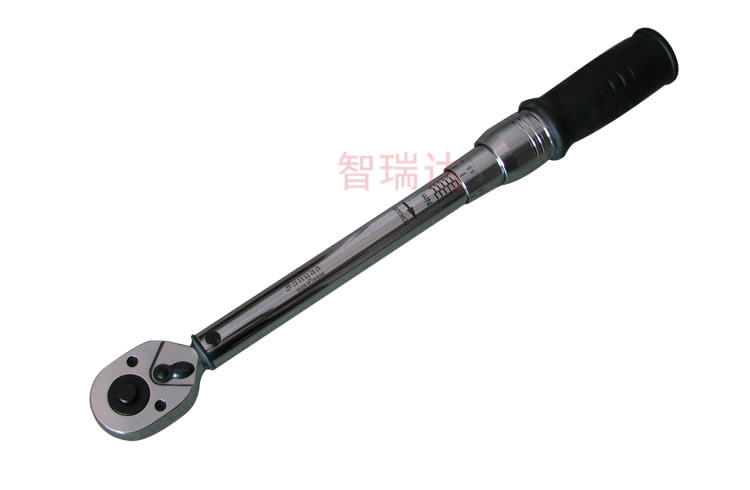

图中所示为20-100NM，其他型号外形相同，长度和重量不同，具体参数请参阅下页参数表

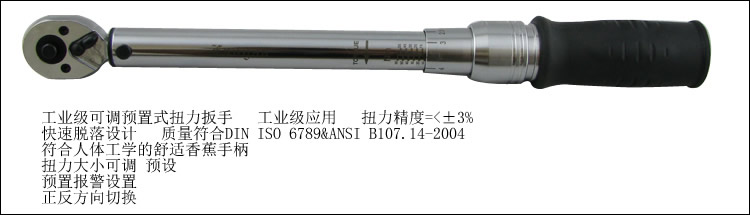

工业级扭力扳手

· 工业应用.

· 舒适的橡胶手柄设计符合人体工学

· 大范围选择.

· 扭矩误差±3%.

· 易于调整扭力的设计.

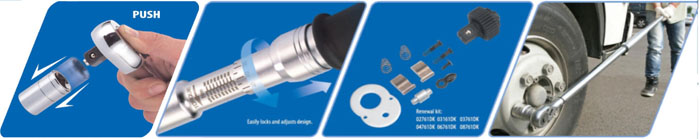

· 快速释放设计.

· 可顺时针和逆时针测试扭矩.

· 质量符合DIN ISO 6789 & ASNE B107. 14M-1994.

· CW/CCW方向.

具有预设扭矩数值和声响装置。当紧固件的拧紧扭矩达到预设数值时，能自动发出讯号“卡嗒”（click）的一声，同时伴有明显的手感振动，提示完成工作。解除作用力后，扳手各相关零件能自动复位。

【扭力扳手使用方法】

1、根据工件所需扭矩值要求，确定预设扭矩值。
2、预设扭矩值时，将扳手手柄上的锁定环下拉，同时转动手柄，调节标尺主刻度线和微分刻度线数值至所需扭矩值。调节好后，松开锁定环，手柄自动锁定。
3、在扳手方榫上装上相应规格套筒，并套住紧固件，再在手柄上缓慢用力。施加外力时必须按标明的箭头方向。当拧紧到发出信号“卡嗒”（click）的一声（已达到预设扭矩值），停止加力。一次作业完毕。
4、大规格扭矩扳手使用时，可外加接长套杆以便操作省力。
5、如长期不用，调节标尺刻线退至扭矩最小数值处。

【扭力扳手注意事项】

1、使用时不能用力过猛，不能超载扭矩范围使用，发出讯号后，应及时解除作用力。
2、扳手应轻拿轻放，不得代替榔头敲打。
3、存放在干燥处，以免日久锈蚀。
4、大规格扭矩扳手，采用加力杆，操作时与扳手手柄联接使工作省力。

扭力扳手使用注意事项
1.扭力扳手是精密机械仪器.操作时应小心谨慎, 不可突然施加作用力而导致内部机
构失灵.
2.不能把扭力扳手当铁锤使用, 应轻拿轻放, 不可乱丢.
3.不能随意拆卸, 更换部件后应送校验组校准, 确认其功能是否满足要求.
4.不能超量程工作, 当达到设定值和听到喀喳声后应停止加力.
5.不可用异物堵塞, 粘接, 固定扭矩调节套筒或把手.
6.在使用时应按PIE或IPQC的指示进行扭矩调整, 操作者调整扭矩值后应得到确
认后方可用于生产
7.单向扭力扳手不能双向使用, 对于扭力表不可以用于松脱螺母使用
8.在使用扭力仪器前应确认扭矩值是否OK.扭力单位是否正确
