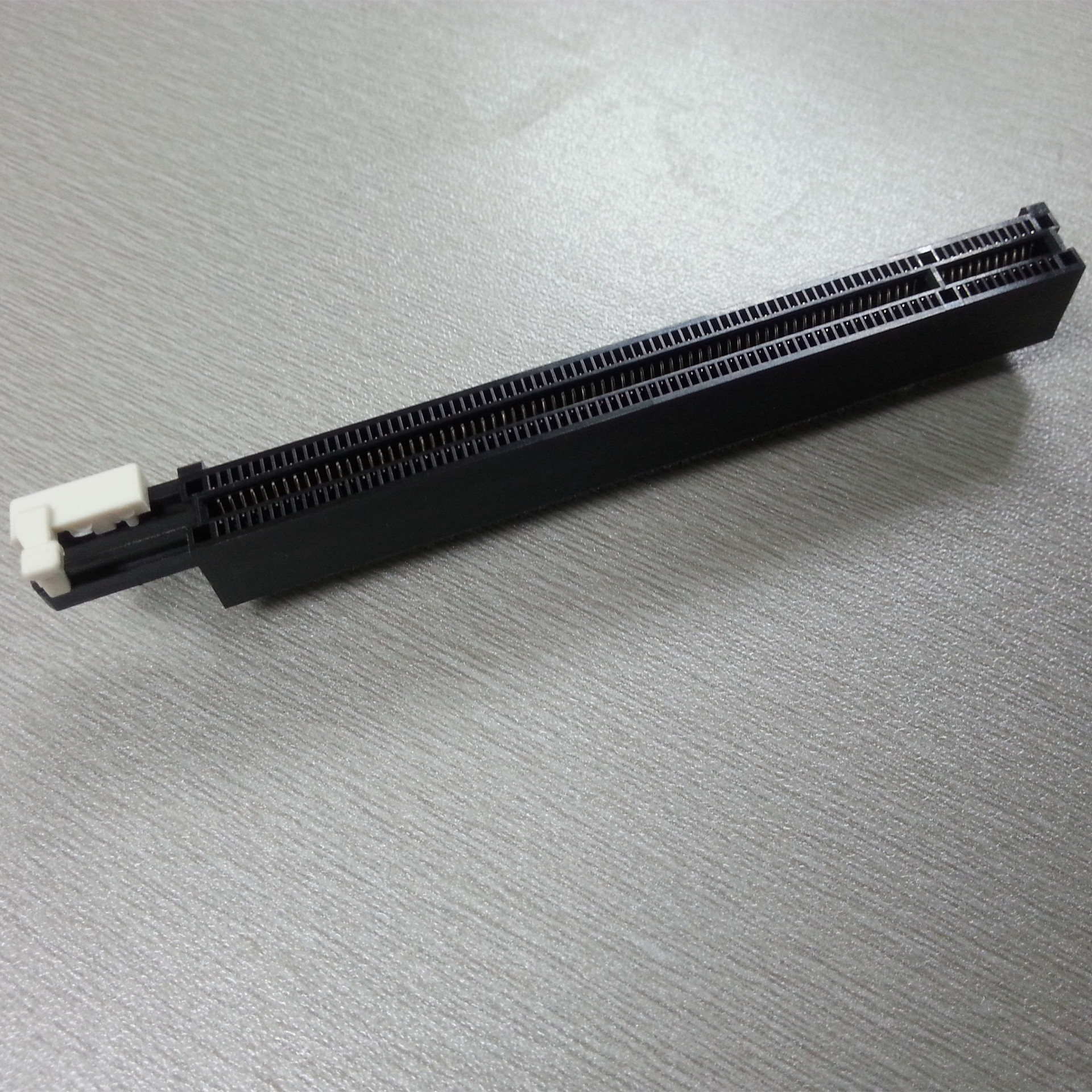

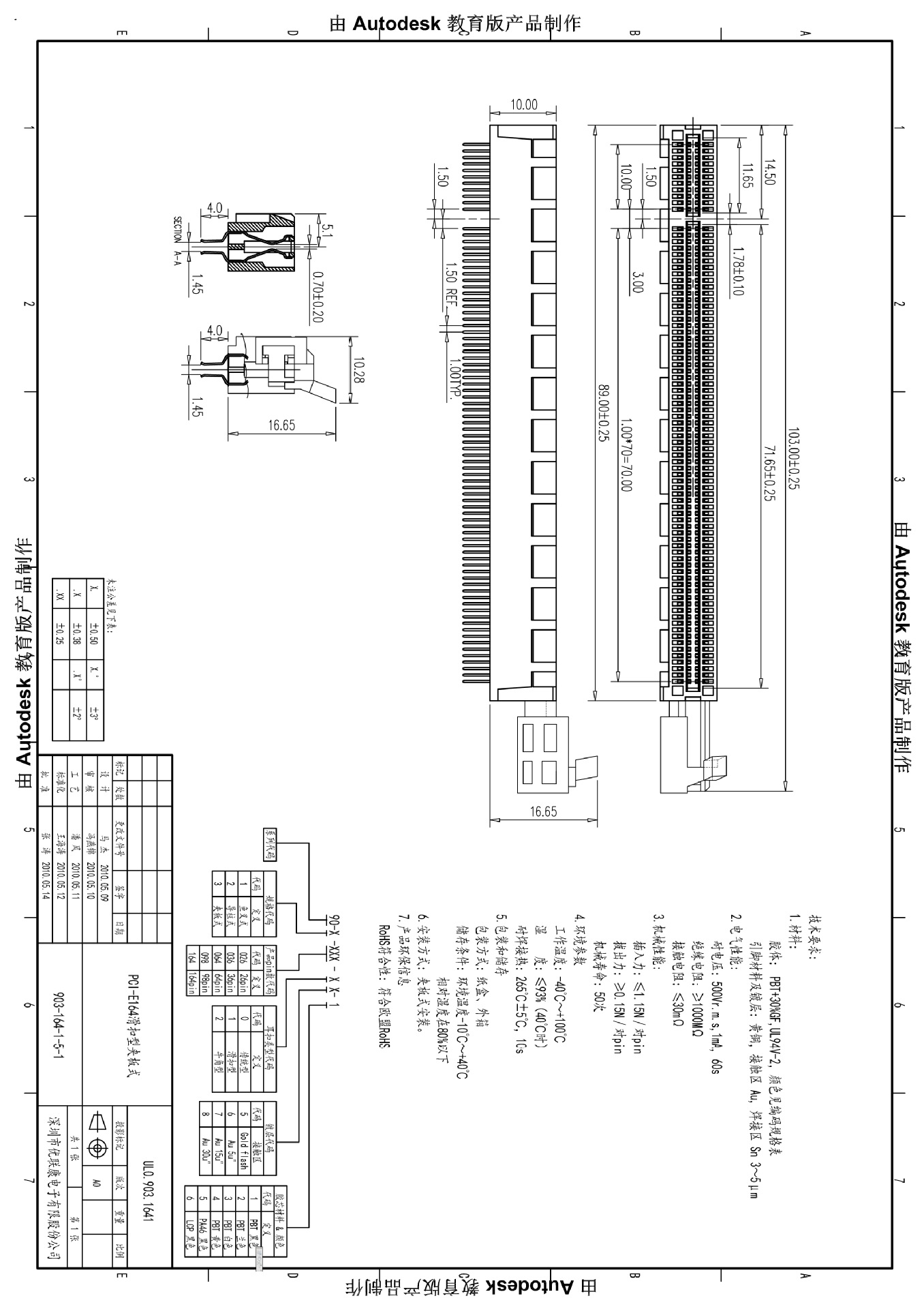

1.品牌:国产/优联康 型号:903-164-15-1 应用范围:电脑或通讯设备记忆卡,显视设备插槽

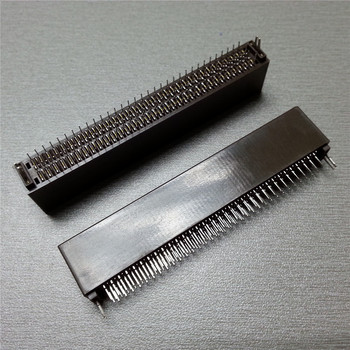

2.PCI-e164PIN划扣夹板式插槽用途:电脑或通讯设备记忆卡,显视设备.
3.PCI-e164PIN划扣夹板式插槽产品规格:端子镀金 制作工艺:冲压+注塑+电镀+组装 +包装
耐温性:高230度
4.PCI-e164PIN划扣夹板式插槽产品特性: 不易生绣、不易变形性能稳定;可根据客户的要求开模, 价格优惠,厂家制造,厂家直销.
5.PCI-e164PIN划扣夹板式插槽生产流程:①注塑 ②冲压③电镀④组装⑤成品出货
6.PCI-e164PIN划扣夹板式插槽电镀色:真金.
7.a.包装说明: 小纸盒或管装分套内包装加纸箱外包装.
b.付款方式: 双方共同商议,签定合同。(注：本公司诚保，签订保障合同后，可保障买家采购的资金，运费等)
8.售后服务:客户收到本公司的产品,我们都会跟踪客户的反馈及意见,来改善我们的服务,做客户信赖的供应商.
9.PCI-E卡槽的历史及应用
1).pci，外设组件互连标准(Peripheral Component Interconnection)
一种由英特尔（intel）公司1991年推出的用于定义局部总线的标准。此标准允许在计算机内安装多达10个遵从pci标准的扩展卡。早提出的pci总线工作在33MHz频率之下，传输带宽133MB/s(33MHz * 32bit/s)，基本上满足了当时处理器的发展需要。随着对更高性能的要求，1993年又提出了64bit的pci总线，后来又提出把pci 总线的频率到66MHz。目前广泛采用的是32-bit、33MHz的pci 总线，64bit的pci插槽更多是应用于服务器产品。从结构上看，pci是在cpu和原来的系统总线之间插入的总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供信号缓冲，能在高时钟频率下保持高性能，社和为显卡，声卡，网卡，modem等设备提供连接接口，工作频率为33MHz/66MHz。
pci总线系统要求有一个pci控制卡，它安装在一个pci插槽内。这种插槽是目前主板带有多数量的插槽类型，在当前流行的台式机主板上，ATX结构的主板一般带有5～6个pci插槽，而小一点的MATX主板也都带有2～3个pci插槽。根据实现方式不同，pci控制器可以与cpu一次交换32位或64位数据，它允许智能pci辅助适配器利用一种总线主控技术与cpu并行地执行任务。pci允许多路复用技术，即允许一个以上的电子信号同时存在于总线之上。
由于pci 总线只有133MB/s的带宽，对声卡、网卡、视频卡等绝大多数输入/输出设备显得绰绰有余，但对性能日益强大的显卡则无法满足其需求。intel在2001年春季的idf上，正式公布了旨在取代pci总线的第三代I/O技术，该规范由intel支持的awg(Arapahoe Working Group)负责制定。2002年4月17日，awg正式宣布3GIO1.0规范草稿制定完毕，并移交PCI-SIG（PCI特别兴趣小组，PCI-Special Interest Group）进行审核。开始的时候大家都以为它会被命名为Serial PCI(受到串行ATA的影响)，但后却被正式命名为PCI Express，Express意思是高速、特别快的意思。
2002年7月23日，PCI-SIG 正式公布了PCI Express 1.0规范，并于2007年初推出2.0规范（Spec 2.0），将传输率由PCI Express 1.1的2.5GB/s到5GB/s。
2).PCI，支付卡行业数据标准(Payment Card Industry (PCI) Data Security Standard)
PCI-Express
PCI-Express简称PCI-E接口，是intel公司为了显卡总线速率发明，用于替换原来的agp3.0规范接口。
PCI-Express是新的总线和接口标准，它原来的名称为“3GIO”，是由intel提出的，很明显intel的意思是它代表着下一代I/O接口标准。交由PCI-SIG（PCI特殊兴趣组织）认证发布后才改名为“PCI-Express”。这个新标准将取代现行的PCI和agp，终实现总线标准的统一。它的主要优势就是数据传输速率高，目前高可10GB/s以上，而且还有相当大的发展。PCI Express也有多种规格，从PCI Express 1X到PCI Express 16X，能满足现在和将来一定时间内出现的低速设备和高速设备的需求。
PCI Express（以下简称PCI-E）采用了目前业内流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的连接，不需要向整个总线请求带宽，而且可以把数据传输率到一个很高的频率，PCI所不能提供的高带宽。相对于传统PCI总线在单一时间周期内只能实现单向传输，PCI-E的双单工连接能提供更高的传输速率和质量，它们之间的差异跟半双工和全双工类似。
PCI-E的接口根据总线位宽不同而有所差异，包括X1、X4、X8以及X16，而X2模式将用于内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接，有非常强的伸缩性，以满足不同系统设备对数据传输带宽不同的需求。此外，较短的PCI-E卡可以插入较长的PCI-E插槽中使用，PCI-E接口还能够支持热拔插，这也是个不小的飞跃。PCI-E X1的250MB/秒传输速度已经可以满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求，但是远远无法满足图形芯片对数据传输带宽的需求。 因此，用于取代AGP接口的PCI-E接口位宽为X16，能够提供5GB/s的带宽，即便有编码上的损耗但仍能够提供约为4GB/s左右的实际带宽，远远超过AGP 8X的2.1GB/s的带宽。
尽管PCI-E技术规格允许实现X1（250MB/秒），X2，X4，X8，X12，X16和X32通道规格，但是依目前形式来看，PCI-E X1和PCI-E X16已成为PCI-E主流规格，同时很多芯片组厂商在南桥芯片当中添加对PCI-E X1的支持，在北桥芯片当中添加对PCI-E X16的支持。除去提供高数据传输带宽之外，PCI-E因为采用串行数据包方式传递数据，所以PCI-E接口每个针脚可以获得比传统I/O标准更多的带宽，这样就可以降低PCI-E设备生产成本和体积。另外，PCI-E也支持高阶电源管理，支持热插拔，支持数据同步传输，为优先传输数据进行带宽优化。
|
