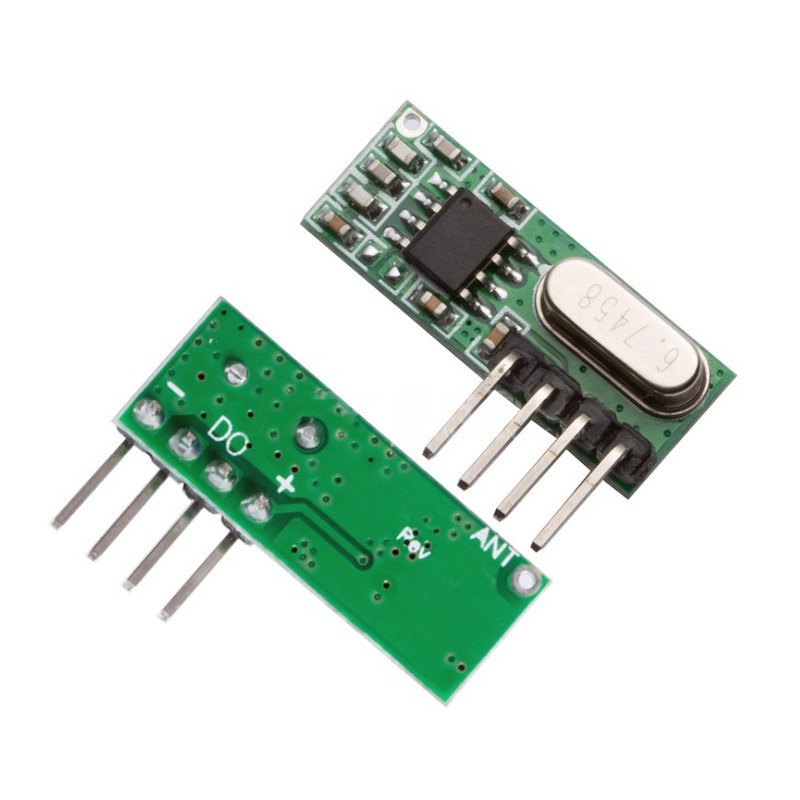

低功耗接收模块规格说明书

产品型号：FBD-RM06

产品名称：3伏低功耗高频接收模块

一、技术参数

工作电压(V)：DC 3.3~6V

静态电流(mA)：4.7mA

调制方式：调幅（OOK）

工作温度： -30℃~+70℃

接收灵敏度(dBm)： -107DB

工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）

尺寸(LWH)：17×12×7mm

二、产品 特点：

产品参数;

 （1）接收灵敏度达到-107dBm；
（2）工作频率：315 MHz;433.92 MHz; (特殊频率可以根据客户要求定做)
（3）电源电压输入范围：3.3V-5.5V；
（4）低电源功耗, 5.0V 433.92MHz, 3.8-4.1mA；5.0V 315MHz，2.5-2.8mA； 持续数据传输速率至2.4K的（曼彻斯特编码）
（5）良好的选择性和杂散辐射抑制能力，易于通过CE/Fcc国际认证；
（6）良好的本振辐射抑制能力，可多个接收模块一起工作（即单发多收）且不会互相干扰，一起使用不影响接收距离。
（7）温度范围：-30-85℃ 即使在恶劣的环境温度下也能正常工作；
（8）24×10×5.00（mm）。

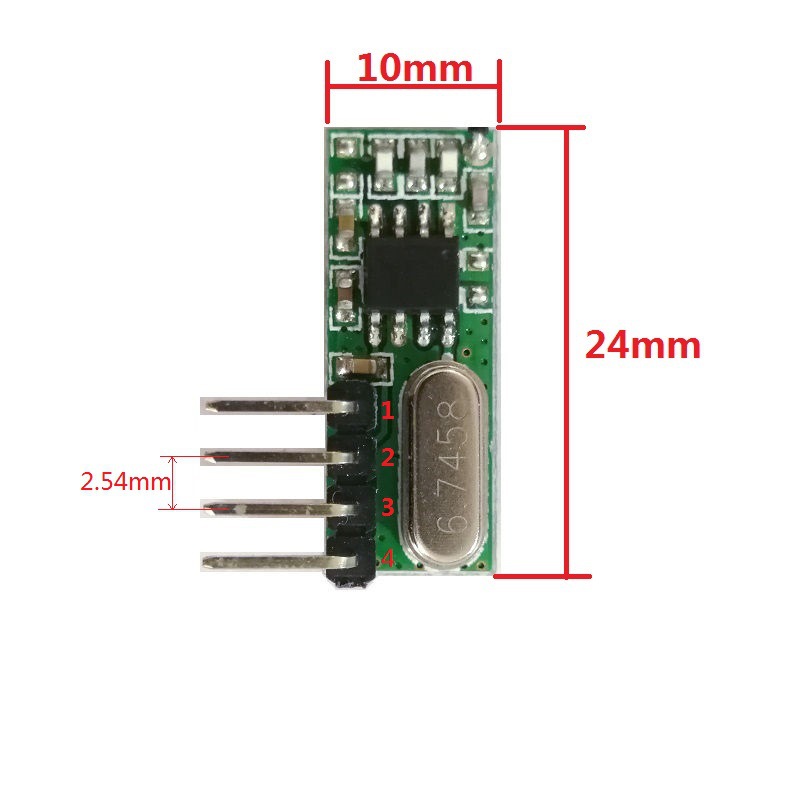

三、外形尺寸图(mm)：

四、脚位及使用说明：

  接收模块一共有四个外部接口，上面有英文表示。“VCC”表示接电源正极，“ DATA”表示输出，“GND”表示接电源负极

五、应用环境

（1）汽车遥控门开关（RKE）；
（2）遥控开门机；
（3）无线安防报警器；
（4）无线门铃；
（5）无线控制器；
（6）无线数据传输 无线遥控开关、遥控插座、数据传输、遥控玩具、防盗报警主机等。

六、自选配件

与公司发射系列、遥控器系列产品配套使用。

七、备注

VC电压要与模块工作电压一致，且要做好电源滤波；
天线在线路板上内置，无需外接天线；
使用时接收频率、解码方式应与发射匹配
