必看：签收前先验货，损失我们包/签收后，损失你承担

佳鑫通致力于打造更好的伸缩门 不偷工减料

价格过低会让您利益受损，佳鑫通是让您真正体验物美价廉的好产品

可提供免费上门测量设计（深圳内）

温馨提示

【关于价格】标价均为门延伸后的价格，不包括电机系统和可选配置，不包运费和税费。

【关于发货】木箱打包发货，因伸缩门是大件商品，无法走快递，只能发物流，运费按
立方计算，客户提付，由当地物流公司实时收费，价格公开透明，货物安全快速、(提
货前请检查货物是否完好）
【关于安装】伸缩门安装极其筒单，产品出厂已经调试好，买回去可直接使用，有95%
客户第一次安装都是顺利完工，如果您觉得安装麻烦，本厂联系当地安装师傅上门安
装，安装费用另计，具体请联系客服。
电机可选项
1.有轨电机系统(一台电机,门体地面需要轨道，轨道可选实心方钢，或三角铁)轨道￥20/米
2.无轨电机系统(两台电机，地面预埋磁铁不需要轨道，走偏自动纠正)力荐使用无轨系统
推荐使用无轨电机系统，安装方便耐用，无需铺设轨道，过车不会压到轨道，更加耐用！
显示屏可选项
1.固定显示屏(七彩固定防水LED闪光字，文字内容“欢迎光临”和“出入平安”)(免费赠送)
2.固定显示屏(七彩滚动防水LED，可自定义输入500字内的内容）（升级加￥100/面）
防撞/防爬安全装装/蓝牙装置可选项
1.防撞(红外线智能防撞;门在关闭时在机头前方20-30CM有人通过时，处门将自动退
回一段距离)(免费赠送)
2.蓝牙系统（蓝牙系统可实现车辆进出自动感应开关门，专为小区，停车场，企业事业单
位设计(含刷卡主机读卡器+红外线自动关门装置 )

★ 音乐提示功能：门在开/关过程中，会自动播放普通音乐,提示行人、车辆注意安全。

★ 时间保护及过流保护功能：该功能取代了常用的热敏保护，当门排在运行中遇阻或出现故障或恶意的连续开关中时，时间保护装置可使驱动机构在设定时间内停止运行，使得电机有了更加安全可靠的保护。

★ 安全可靠的防风功能:避免台风吹袭时对门带来伤害。(可选配置)

★ 红外防撞功能:在关门的过程中,人或车辆等物通过红外探头的正前方时,如果红外探头检测到这些物体,门将会自动停下来,并回退50CM。

★ 软启动功能：能够有效缓和电机启/停瞬间的冲击力，保障门排运行平稳，延长使用寿命。

★ 到位记忆功能，当门开/关到位时，再发送关门或开门信号,门不会继续运行。

★ LED显示屏:可滚动显示256个汉字,汉字内容可任意加载。(可选配置)

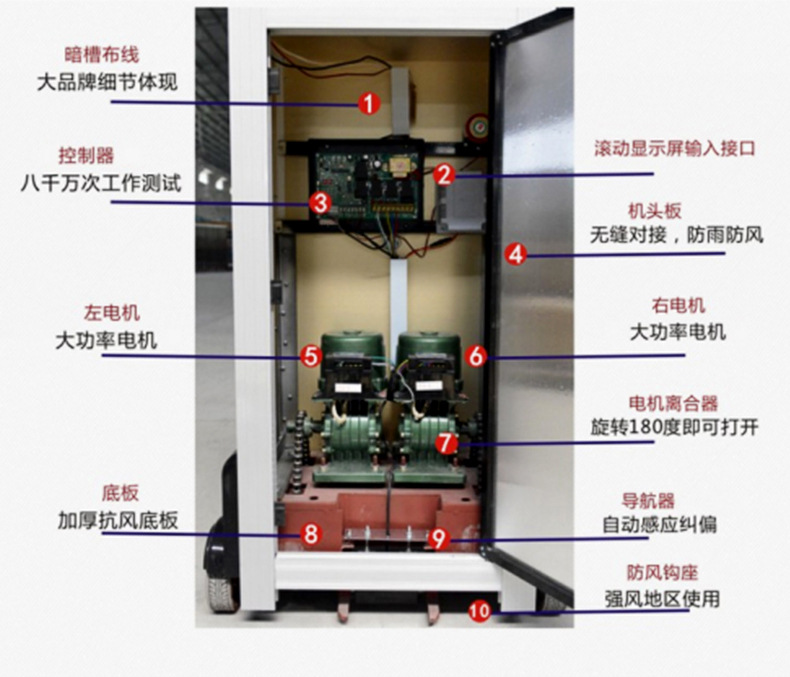

★  三维复式离合装置：停电时轻轻旋转离合柄90度，便可将门转换为手动运行。

★ 特制的高耐磨胶轮，能在15米行程内运行100万次无明显磨损。

★ 控制部分：采用全电路无触点控制，比一般的接触器更加可靠、更先进，且维护方便。

★ 电机和减速器一体化设计，使驱动机构更灵巧，且避免了传统的皮带连接所带来的不稳定因素。

★ 副杆与斜杆连接处的伸缩片孔眼里都镶有耐磨套，经久耐用，且将刺耳的磨擦声音降到较低。

★ 凡我公司的电动门均保修一年。终身维护。

1、预埋轨道:
2、固定门体:将门体放入轨道，尾部的底撑用专用固定卡及地脚膨胀螺钉(M12x80)固定。
3、限位开关:按照设定门体的开、关位置埋设限位装置。
4、固定控制盒:控制盒可以装在机头箱内，也可移至离主机10米之内的室内。
5、连接线路:严格按接线图依次接好相对应的连线(严禁在通电状态下接线)，接线要牢固，端
子与端子之间不能短路，并检查线路是否正确。
6、调试:
1)、首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，
方可接通电源。
2)、接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯亮，门体能自动打开至设定
的限位处自动停止。按“关”按纽，“关”指示灯亮，门体能自动关闭至设定的限位处自动停止。
3)、在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。
4)、调试运行5次以上，如一切正常方可投入使用。

1、接通电源，控制盒电源指示灯亮。
2、开门:按“开”键，工作指示灯亮，门体收缩，大门通道自动打开
3、关门:按“关”键，工作指示灯亮，门体伸展，大门通道自动关闭
4、手动:遇到停电时，可打开机头箱门，用专用钥匙插入匙孔，旋转
180度，即可转为人工推拉。
5、遥控:手持遥控手柄可在控制盒周围10-30米内(根据现场的无线
电通讯环境而定)活动控制，按遥控手柄的“开”键，大门自动打开，
按“关”键，大门自动关闭。
