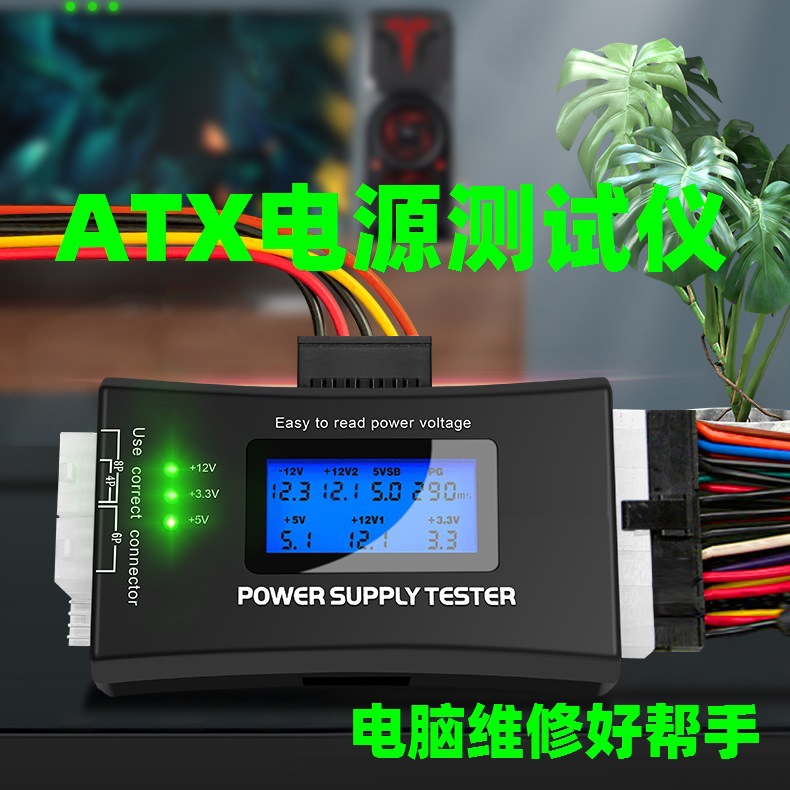

LCD液晶显示电源测试仪使用说明书

产品介绍：

现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用户来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。 可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源方便仪器。

规格:

电压输入: 20/40PIN (ATX电源)

电压检测: +12V  -12V  +5V  +3.3V  5VSB  12VPG

连接端口: Floppy HDD  COROM  SATA  4pin(P4)  8pin(Dual-CPU)  6pin(PCI-E)

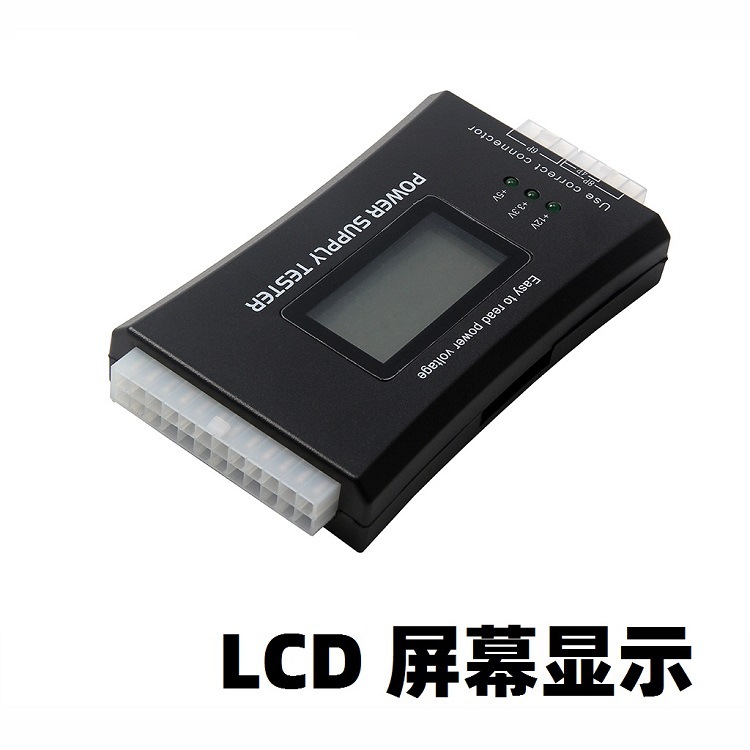

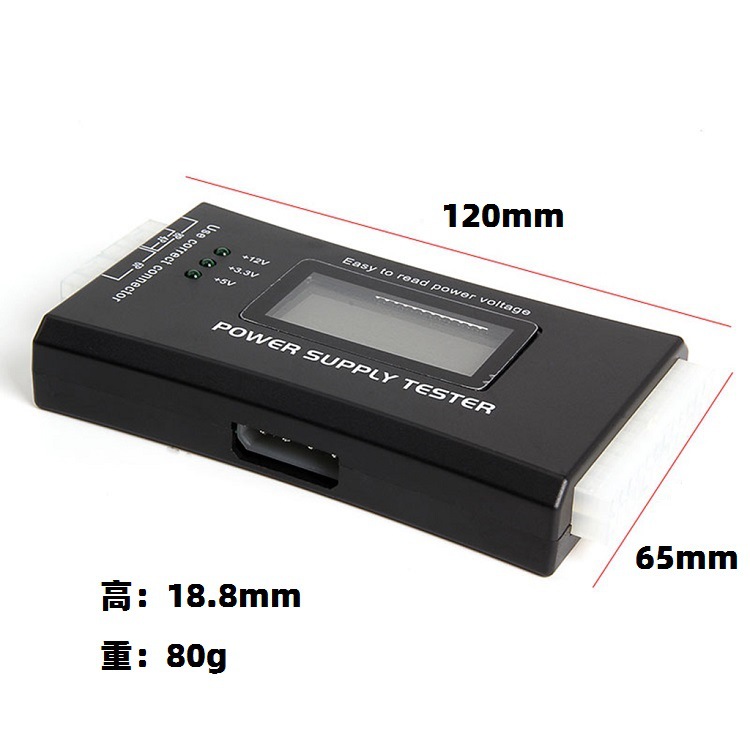

重量：      塑料外壳105克

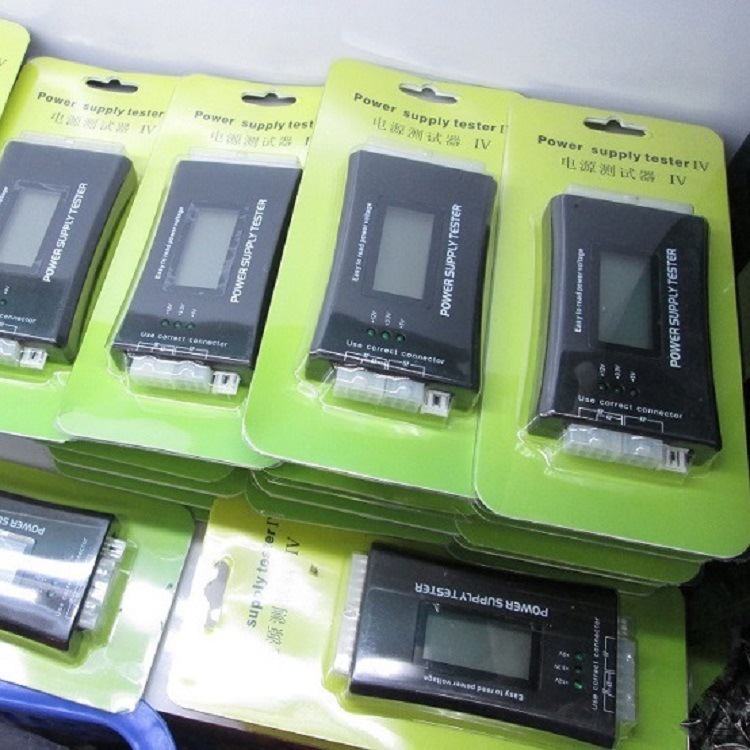

包装：中性吸塑包装

操作方法：（提示：由于包装卡纸上的操作方法介绍比较简单，详情请于本网页为准。）

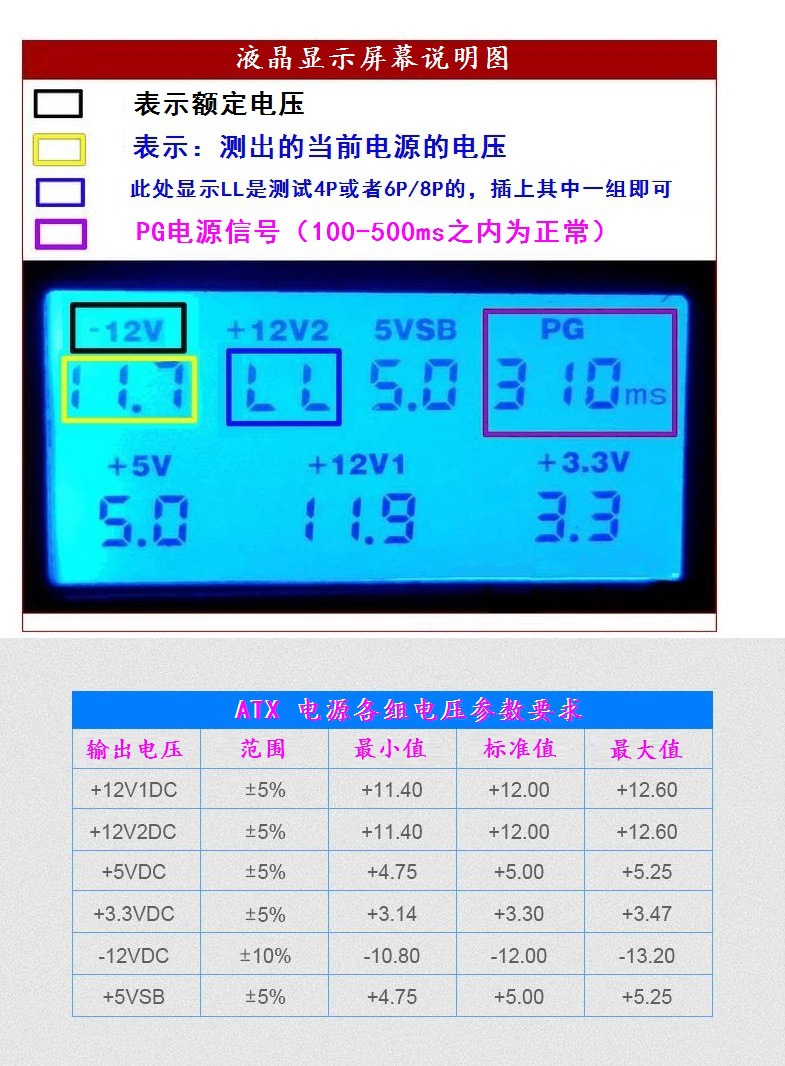

 1：将空载的电源20Pin或24Pin插头插入电源测试器相应位置。打开电源，同时"滴滴"响两声开机声,若各组数值均未闪烁和报警,则表示此电源输出电源正常。相应的电压或PG值显示为闪烁报警状态,则表示此电源为故障电源！测试相关数值可以参照下面图表。

 (提示：如果您只插上20Pin或24Pin接口测试器屏幕（+12V2处）报警及显示LL的话，此处显示LL是测试4P或者6P/8P用的，如果未插可以不用管它。或者插上其中一组即可。请认准4P一定要插在4P位置！不要插错哦！)

2：其它大4P(HDD接口)，小4P（软驱接口），4P/8P（CPU接口），6P（显卡接口），SATA接口，这些接口需要测试时才插上。不测试时可以不插。

插上大4P(HDD接口)，小4P（软驱接口）测试器左边+12V和+5V显示灯亮（如灯不亮，说明此组线路故障。）

插上4P/8P（CPU接口），6P（显卡接口）测试器屏幕（+12V2处）显示测试电压（如有故障会闪烁报警）。

插上SATA接口测试器左边+12V和+5V和+3.3V显示灯亮。（如灯不亮，说明此组线路故障。个别厂家的电源SATA接口是没有+3.3V电压输出的。）

测试器各种接测试口示意图

注：有个别客户反映：插上SATA接口测试器的+3.3V灯不亮，因为现在市场上的电源SATA接口有4根线和5根线的哦！首先要确认您的电源SATA接口是4根线还是5根线，如果是4根线那是没有+3.3V输出的，要5根线的才有+3.3V输出的。

 特别提醒：使用时尽量不要热拔插哦！如热拔插测试数据可能会有些出入哦！这是基本常识哦！
