H7（1080P) 广告机 播放器

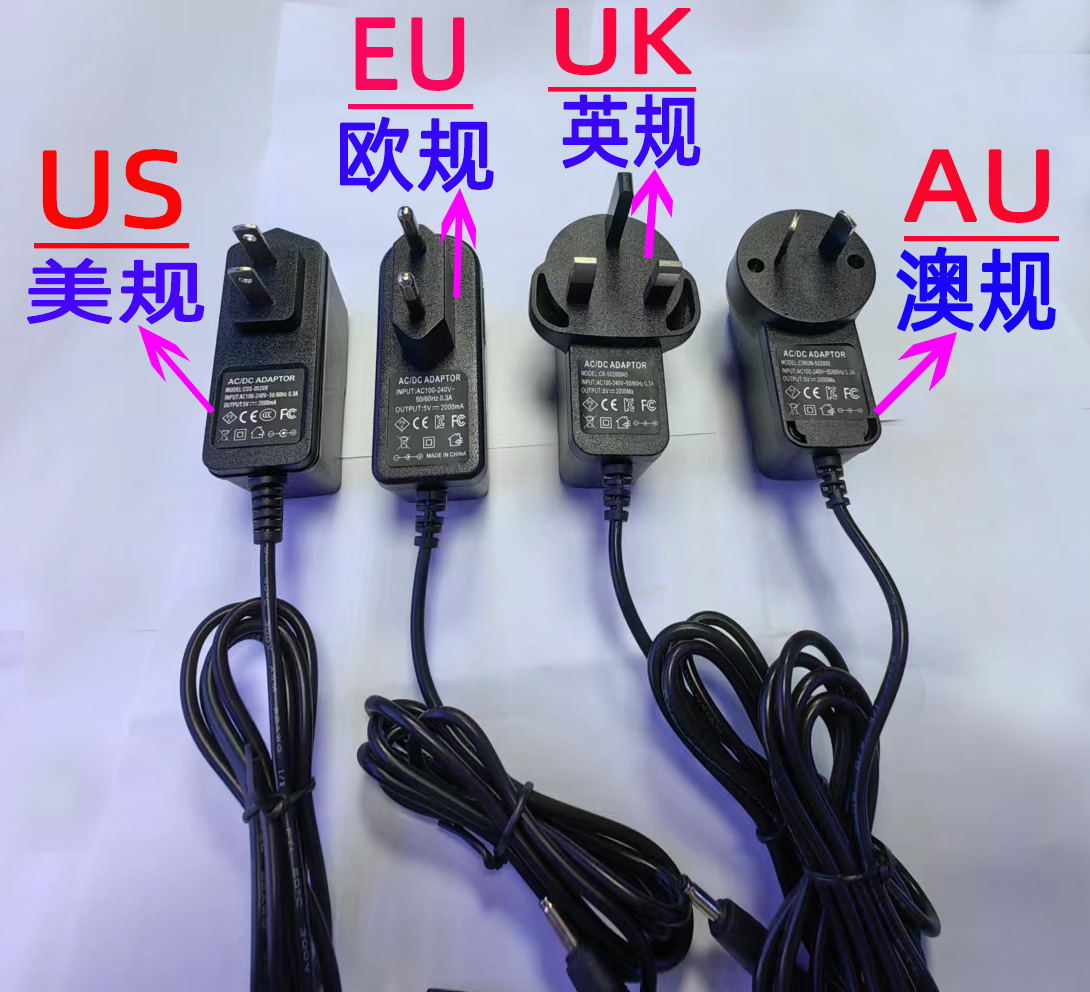

*不同国家用不同规格电源插头，外贸客户一定要备注你需要的电源插头规格！！！

*美规，欧规，英规，澳规！四选一！国内用美规插头！

适用于：家庭娱乐、驾校视播放、学校、幼儿园教学、广告位视频演示等。

*支持通电自动播放、可设置循环播放；

*支持屏幕缩放，字幕显示，分辨率显示；

*支持横竖屏（0°、90°、180°、270°）；

*支持记忆播放（断电记忆，通电后可以续播）；

*支持多语言选择（中文简体、中文繁体、英文、俄语、韩语、

日语、法语、德语、意大利语、西班牙语、葡萄牙语、阿拉伯语）；

*本机适合物理分辨率为1920X1080像素，即1080P分辨率解码，

不过我测试用的4K 短片也能播放，但并不代表此款能真正支持4K视频；

*标配：电源，遥控器，说明书，AV线，（选配HDMI线+5元）；

产品尺寸：113*70*22mm

包装尺寸：135*135*85mm

主机重：106克

全套重：360克

规格 ：
USB输入: USB2.0 480Mbts/秒高速传输
储存卡：支持SD,SDHC,MMC卡（储存卡只支持FAT 和 FAT32文件格式） 大64GB
文件系统: FAT/FAT32/NTFS
音频格式:MP3,WMA,WAV,OGG,AAC,LPCM,FLAC,AC3,APE(支持无损音乐解码播放）

视频解码: H.264,MKV,WMV9,MPEG1/2/4,HD DivX,XivD,FLV,RM/RMVB
视频格式: MKV,TS,M2TS,WMV,IFO,VOB,DAT,AVI,MPG,MP4,MOV,RM,RMVB,DIVX,XVID,FLV

视频分辨率: 大支持1920x1080p, 30帧/秒
字幕格式: SUB,SMI,SSA,SRT,IDX+SUB
视频输出:HDMI数字输出，VGA输出 和 AV输出(支持普通非高清电视机）
音频输出: 左右声道立体声, HDMI数字输出

系统语言： 中文简体、繁体、英语/德语/西班牙语/法语/葡萄牙语/意大利语/荷兰语等

目录

第一章机器面板和接口........................................................................................3

第二章遥控器常用键的使用.................................................................................4

第三章操作说明...................................................................................................5

3.1快速安装..................................................................................................5

3.2视频播放...................................................................................................6

3.3图片播放..................................................................................................7

3.4音乐播放..................................................................................................7

3.5文件夹.....................................................................................................8

3.6设置.........................................................................................................9

第四章故障诊断及排除......................................................................................12

使用注意事项

请勿用湿手触摸带电的插头；

为节约用电及安全考虑，使用完后请关闭电源；

长时间不使用本机时，请将电源线从插座上拔下；

请勿自行打开本机外壳，如需维修请联系专业维修人员；

请将本机安放在通风良好的平坦支撑物上；

请用干抹布来擦拭清洁机身，勿使用稀释剂、酒精或喷雾剂清洗本机；

本产品附件电源内有危险电压，请勿打开以免触电，如需维修，请联系专业维修人员；

不要让液体流入产品内，以免触电或损坏产品。如不慎流入，请立即断电并用干布吸干；

请勿用化学试剂或清洁剂清洁本机，以免损伤表面和腐蚀喷漆；

不要将产品保存及使用在有明显震动的场合，不要给产品施以过大的外力和冲击；

因本产品的性能和功能而发生的变更，可能会不另行通知，请您谅解。

第一章机器面板和接口

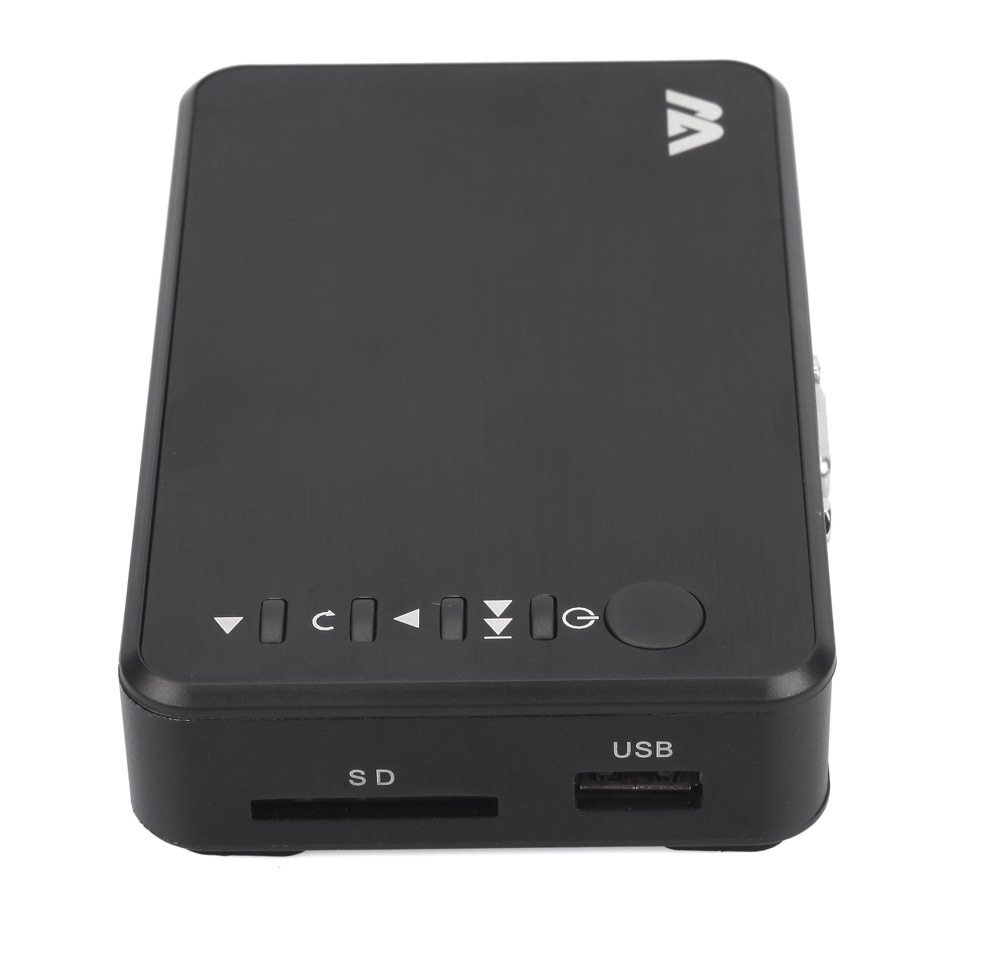

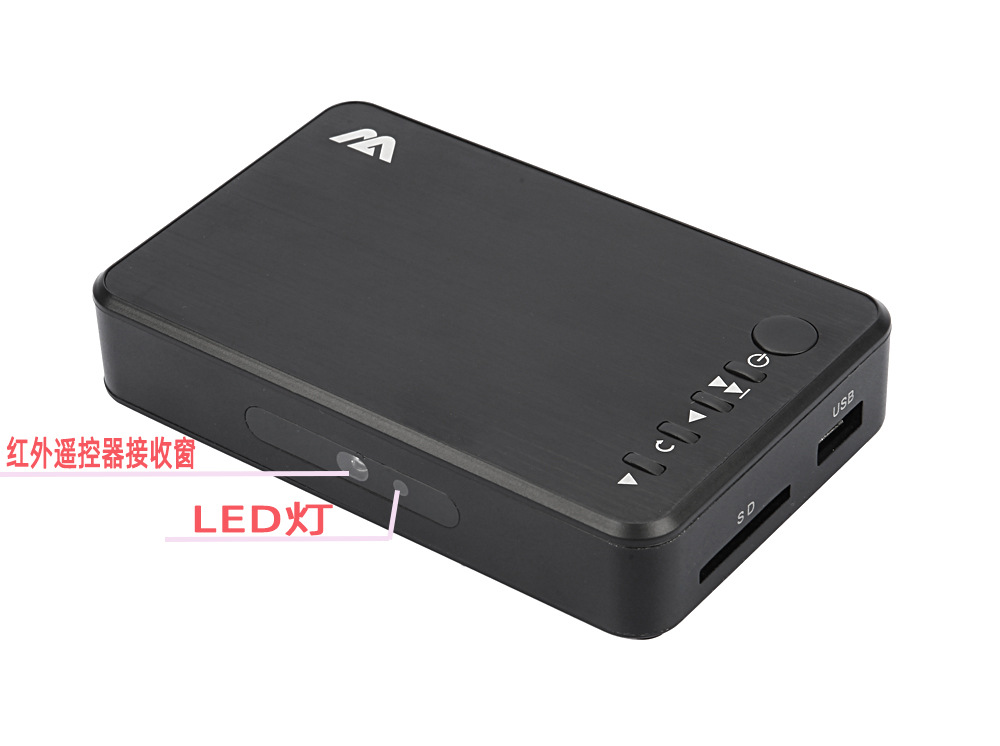

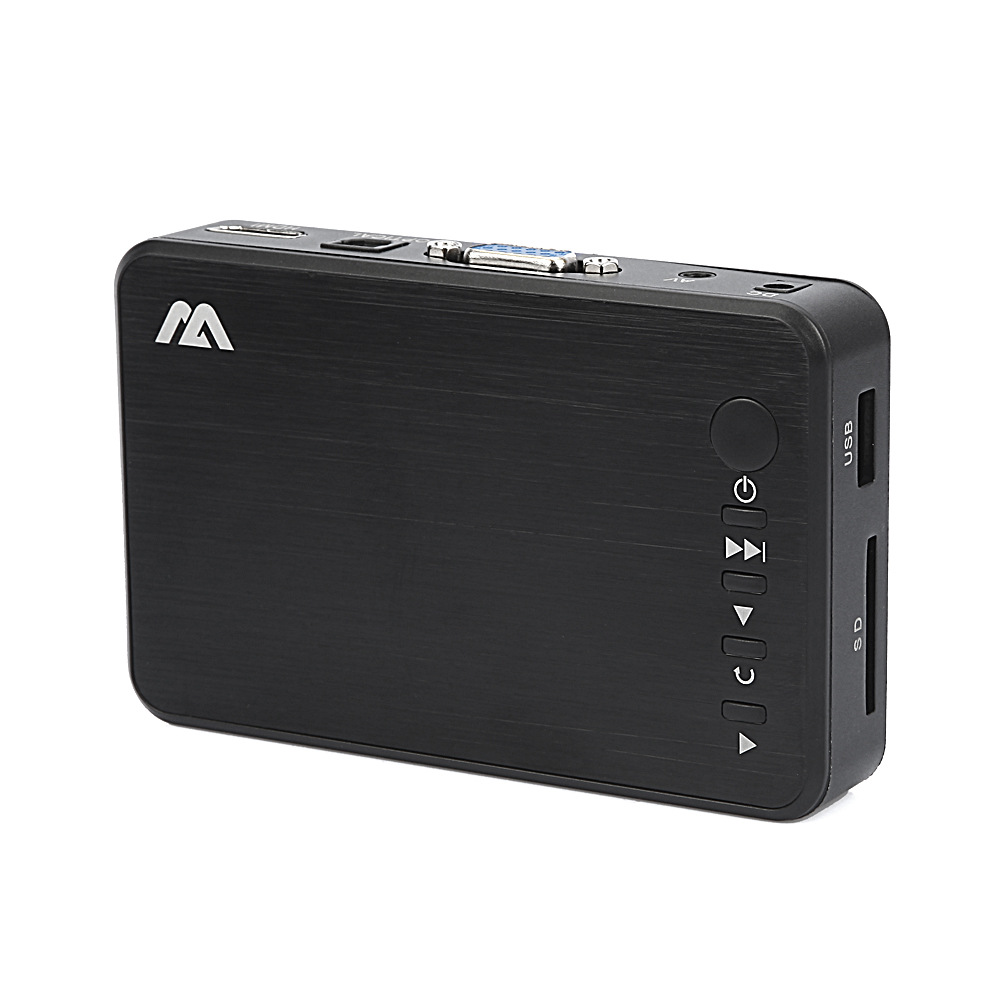

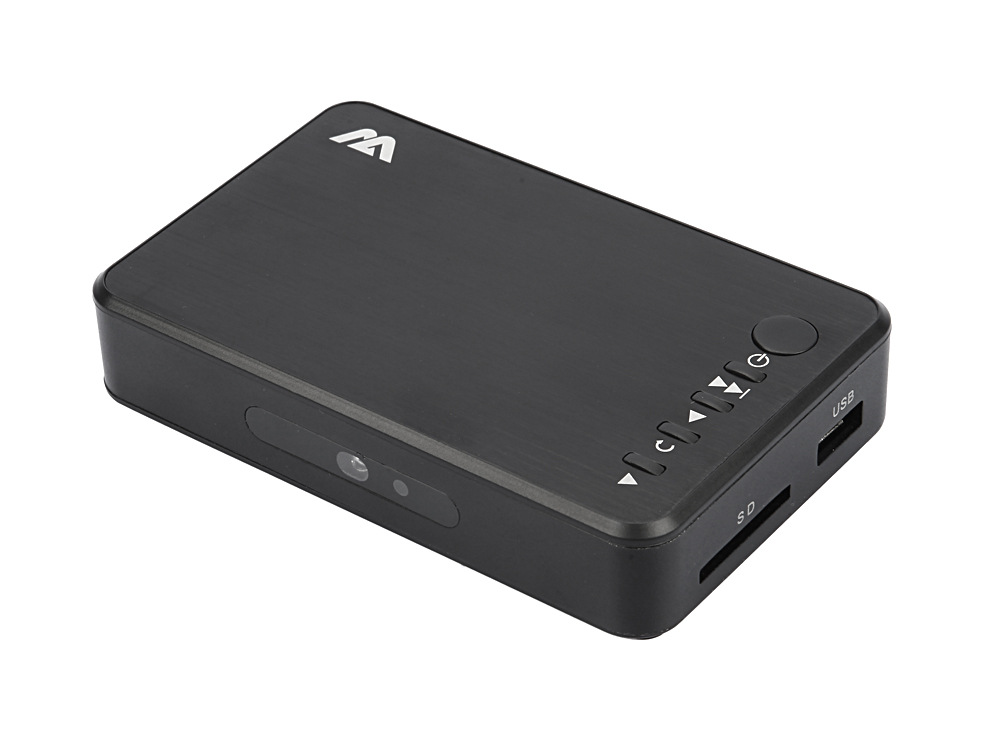

前面是遥控接收窗和LED灯显示， 右边是SD卡、USB接口， 上面板五个按键从上到下分别是：电源（ON/OFF）、下一曲、向下、返回、OK键，用这几个按键基本上可以脱离遥控器操作本播放器了。

   电源指示灯，通电开机时红灯亮；

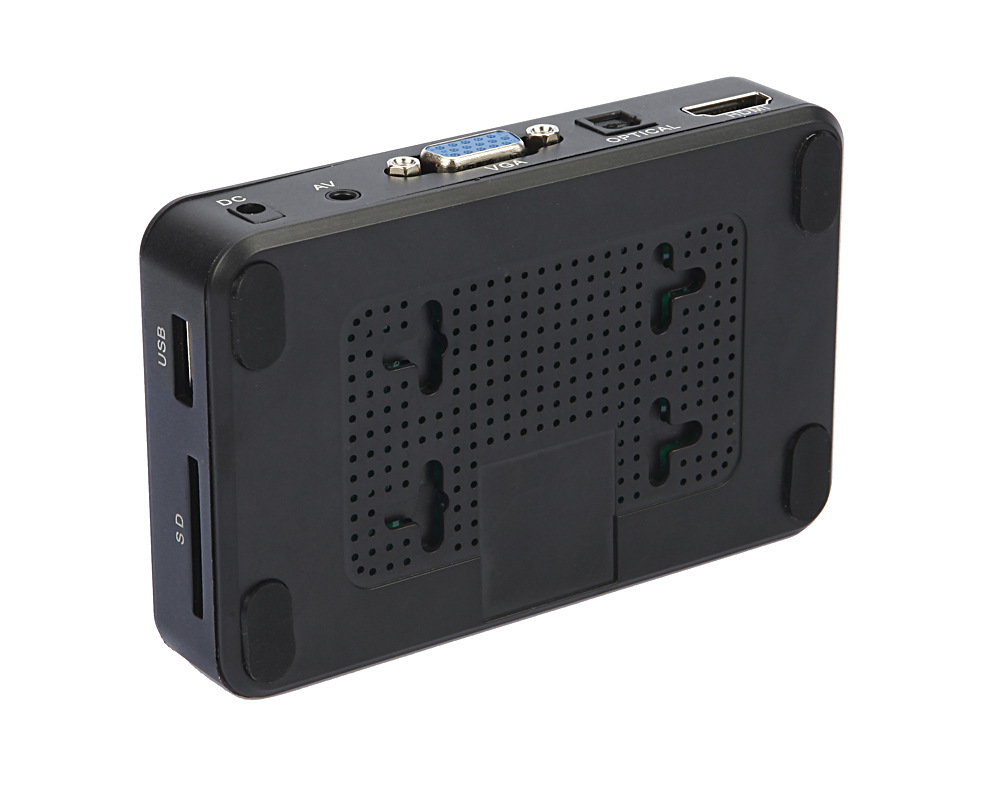

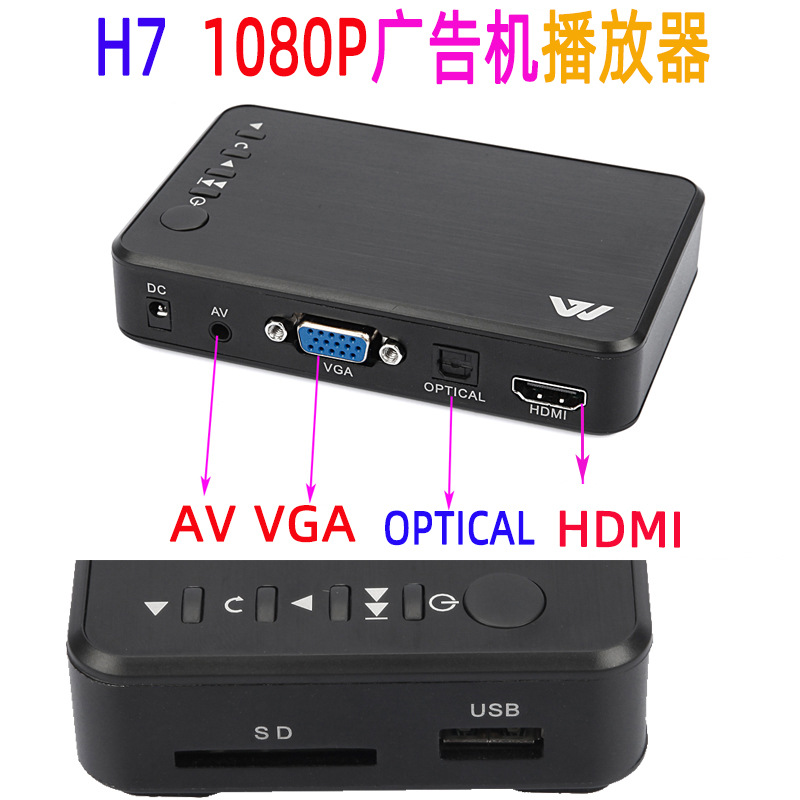

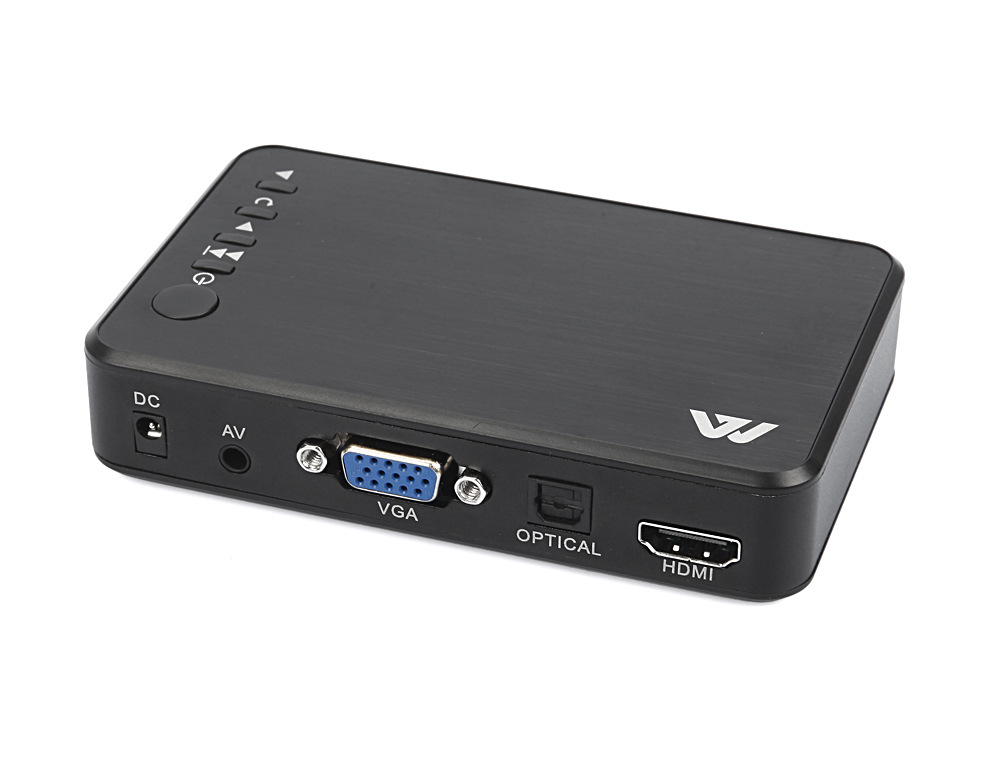

播放器后面接口图：

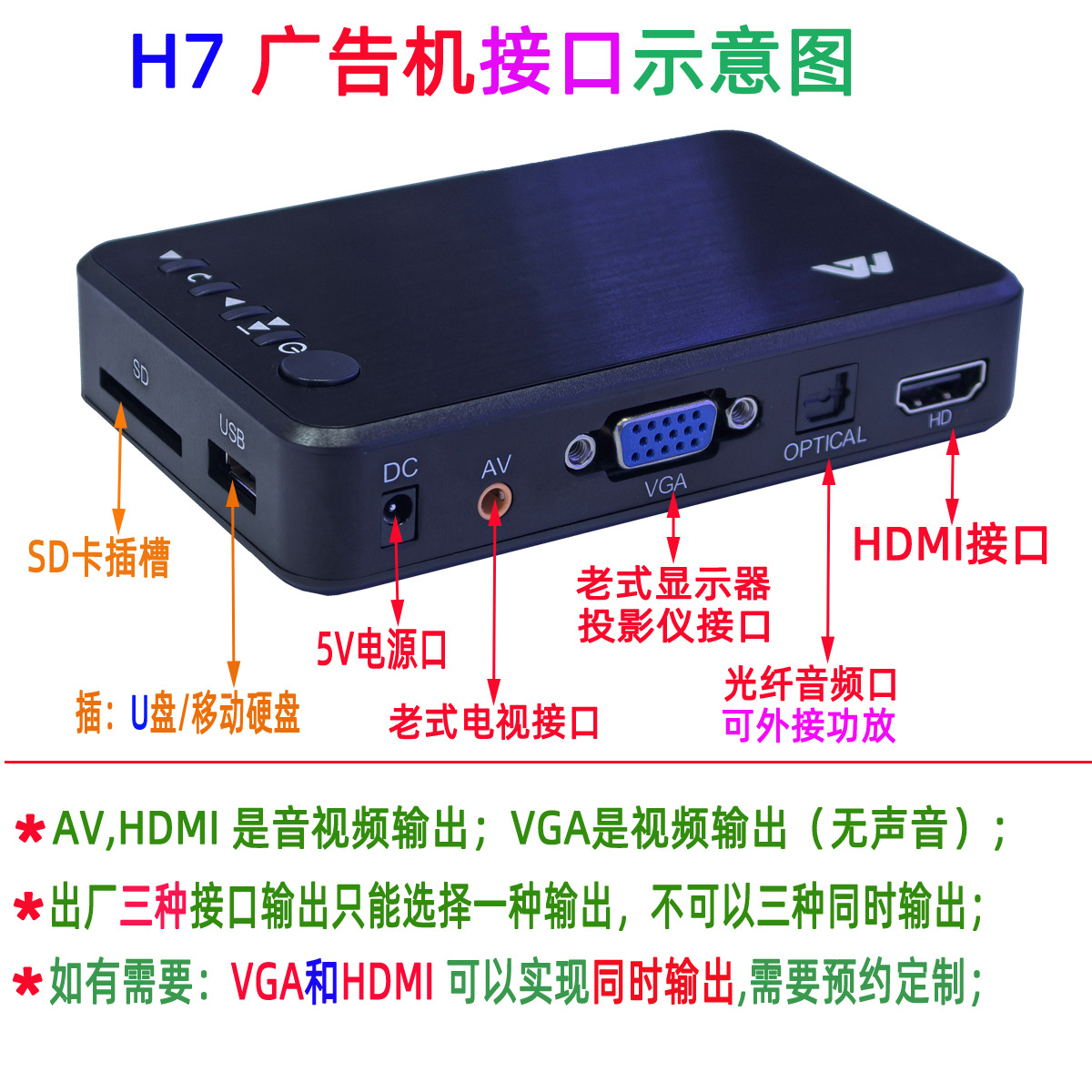

   后面接口从左到右分别是电源（DC5.2V）输入、AV输出、VGA输出、OPTICAL光纤数

字音频输出、HDMI 输出。

     请用随机配的A（音频）V（视频）线连接播放器的AV输出和电视机的AV输入接口。如想获得更好的效果，请用HDMI线（选配）连接本播放器的HDMI口和电视机的HDMI口相连， 另外，本播放器也支持VGA输出。

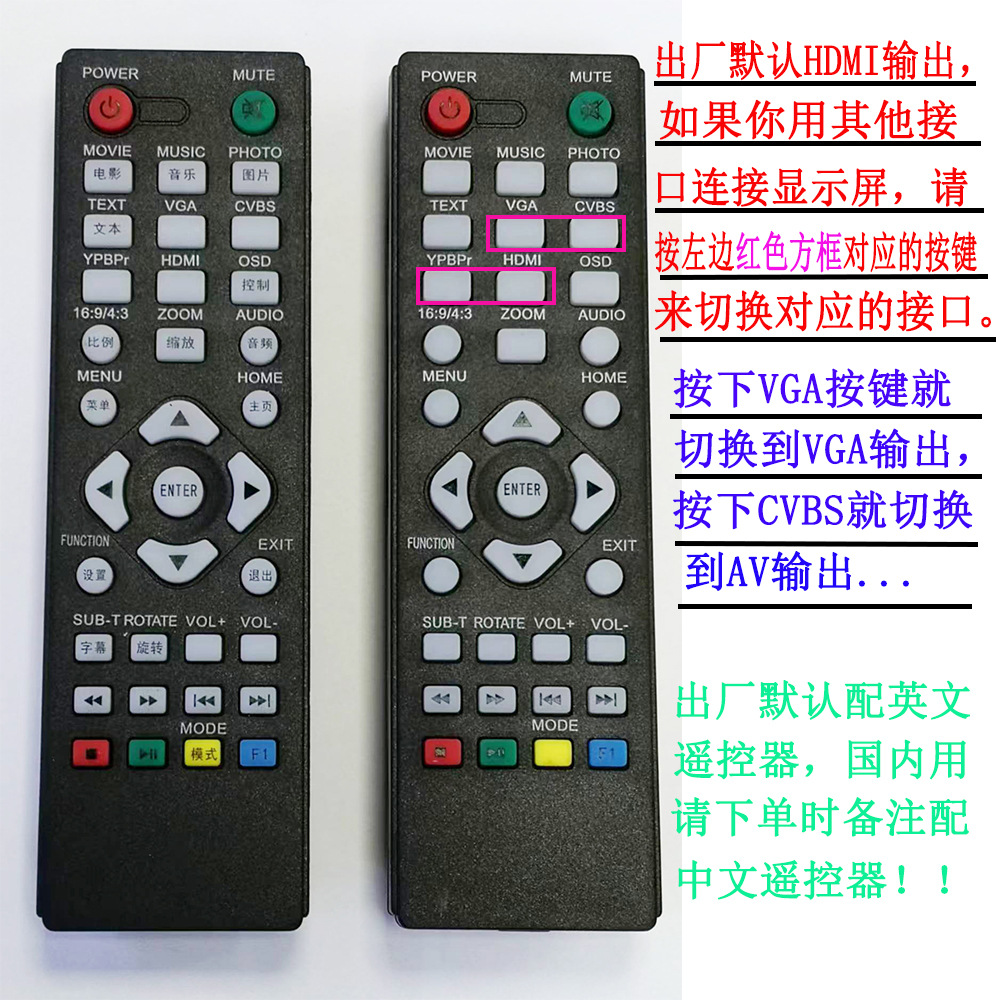

第二章

遥控器常用键的使用

1、<电源>：将播放器关闭，约5秒后本机进入低功耗待机模式，这时绿色指示灯将暗掉。要真正切断电源必须关掉电源开关或拔掉播放器的电源线。

2、〈静音〉：取消或恢复本机音频输出。

3、<视频转换>：在CVBS、HDMI之间切换本机视频输出模式。

4、<上一曲><下一曲>：选择上一曲或下一曲播放。

5、〈快进〉、〈快退〉：按<快进>或<快退>键可以快速向前或向后播放，按OK键播放。

6、<返回>：按此键可以退出当前功能，退回上一级菜单

7、<设置>：任何时候按下这个键都转到“设置画面”。你可选择使用的语言、视频输出格式等。

8、：用<上><下>左><右>方向键移动光标到你选择的文件或功能后，按<确认>键表示确定。

9、<显示比例>：画面比例按键，按这个键可将画面调节到你觉得舒服的比例。

10、<播放控制>：在播放状态时，按此键显示功能菜单条，可以进行详细的功能操作（字幕）。

11、<音轨>：在照片播放时，按这个键可播放背景音乐，背景音乐为同一个盘上的所有音频文件循环播放。在电影播放时，可选择左、右或立体声。

12、<音量+> <音量->: 音量大小键

13、<字幕>：有些片源有外挂字幕文件，用这个键可选择是否使用外挂字幕。

14、<放大>：播放照片时可用这个键将画面放大。

15、<图片翻转>：看照片时，按这个键可将照片顺时针旋转90、180、270、360度。

16、<字幕颜色>：播放电影时，按此键可以设置字幕显示的颜色。

17、<重复>：播放状态时按此键可以选择播放的循环模式。

18、<电影>、<音乐>、<图片>、〈文件夹〉快捷键：可进入相应的电影、音乐、图片和文件夹播放模式。

19、<复合视频>：任何状态时按此键可以快速进入AV视频输出模式。

20、<电脑>：任何状态时按此键可以快速切换到VGA输出模式。

21、<高清>：任何状态时按此键可以快速切换到高清输出模式。

22、<选时>：在视频播放状态时，用选时键调出选时菜单，可直接调整播放时间。

23、<播放/暂停>：在视频播放时，播放/停止的快捷键。

24、<信息>：在播放时，调出影片信息。

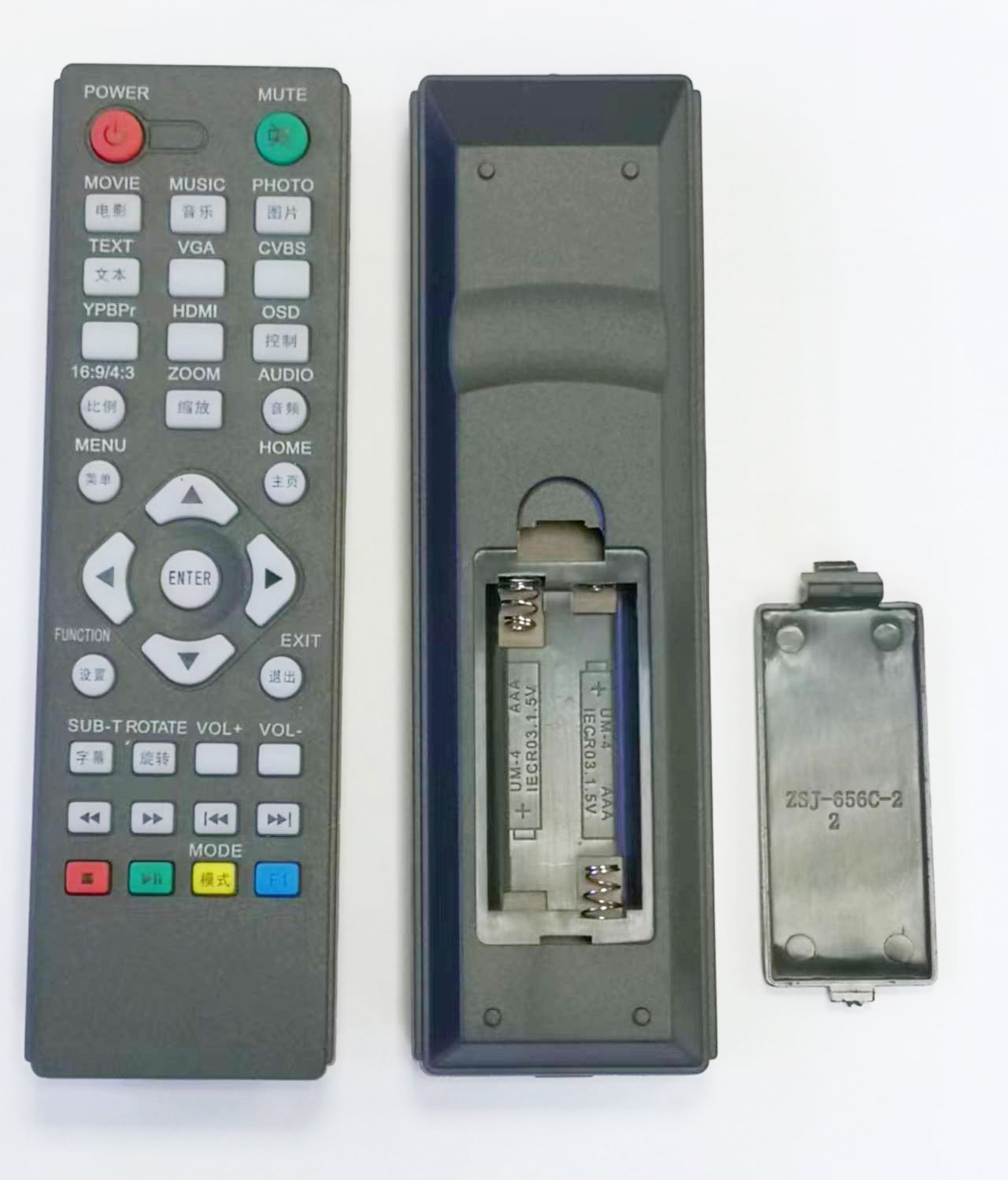

遥控器电池的更换

﹡电池通常的使用寿命取决于使用的频率,以及遥控器做哪些操作；

﹡如果遥控器即使靠近主机也无法工作,请更换电池.

﹡ 本遥控器使用7号干电池，一般小店都有销售。

l遥控器操作范围

﹡遥控器的操作范围为:距离本机不大于7米,角度为60度以内；

﹡遥控距离也会随着环境光亮度变化而不同.

第三章操作说明

3.1快速安装

连接好电源，红色指示灯亮。再将AV线按颜色（红、白、黄）分别插到电视机和本机的R、L、V插孔，调节电视机到视频AV输入模式，按本机遥控器〈复合视频〉键，将视频输出设置为“复合视频”模式；也可以将HDMI线插到本机和电视机，按本机遥控器〈高清〉键，将视频输出设置为“HDMI”高清模式，将您的电视机也设置到HDMI输入模式，就有高清的图像显示。

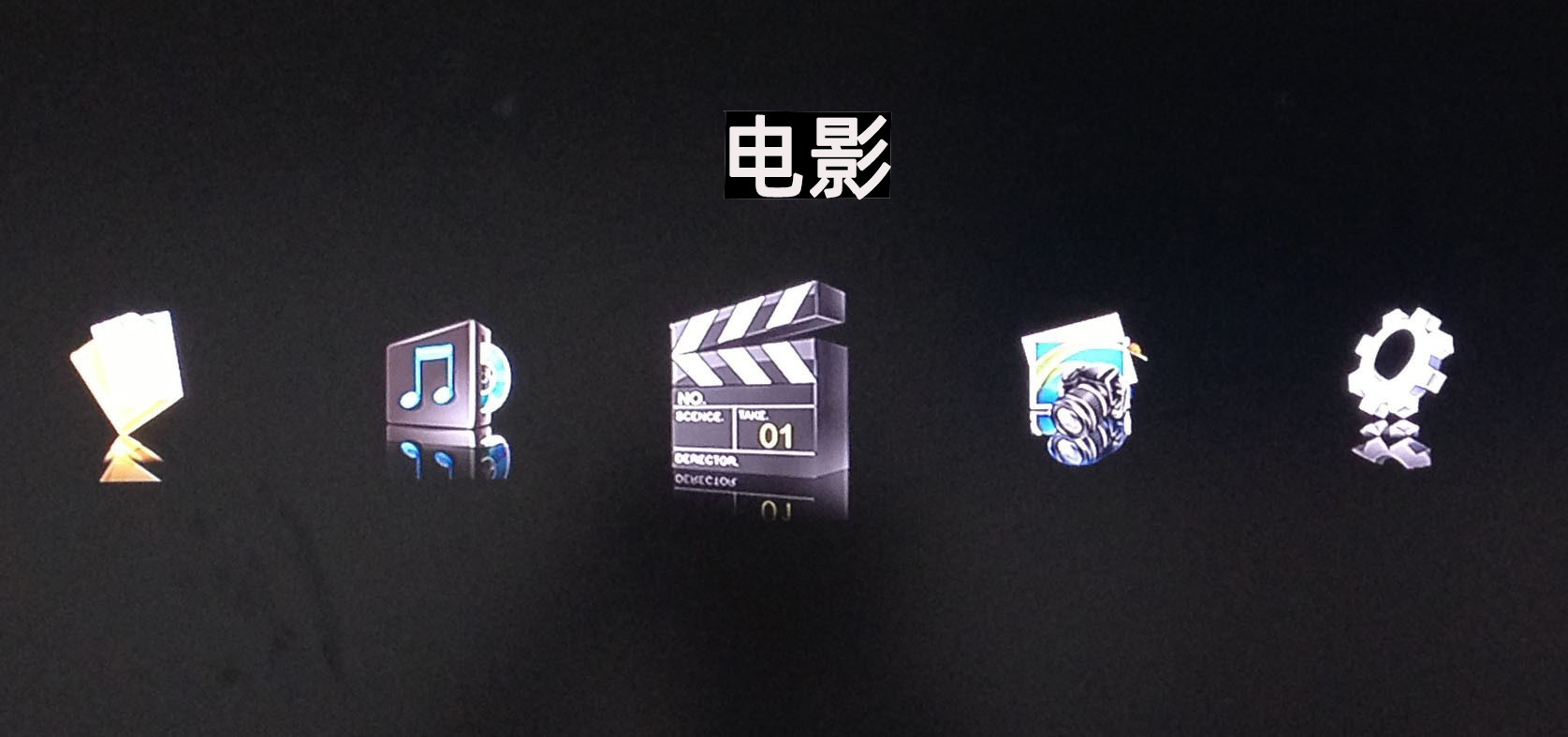

 稍后可看到如下主功能菜单画面：

这些功能分别是：电影、音乐、图片、文件夹、设置等。

3.2视频播放

在主菜单界面用遥控器的〈左〉、〈右〉键或直接按遥控器的〈电影〉快捷键选择“视频”播放功能。

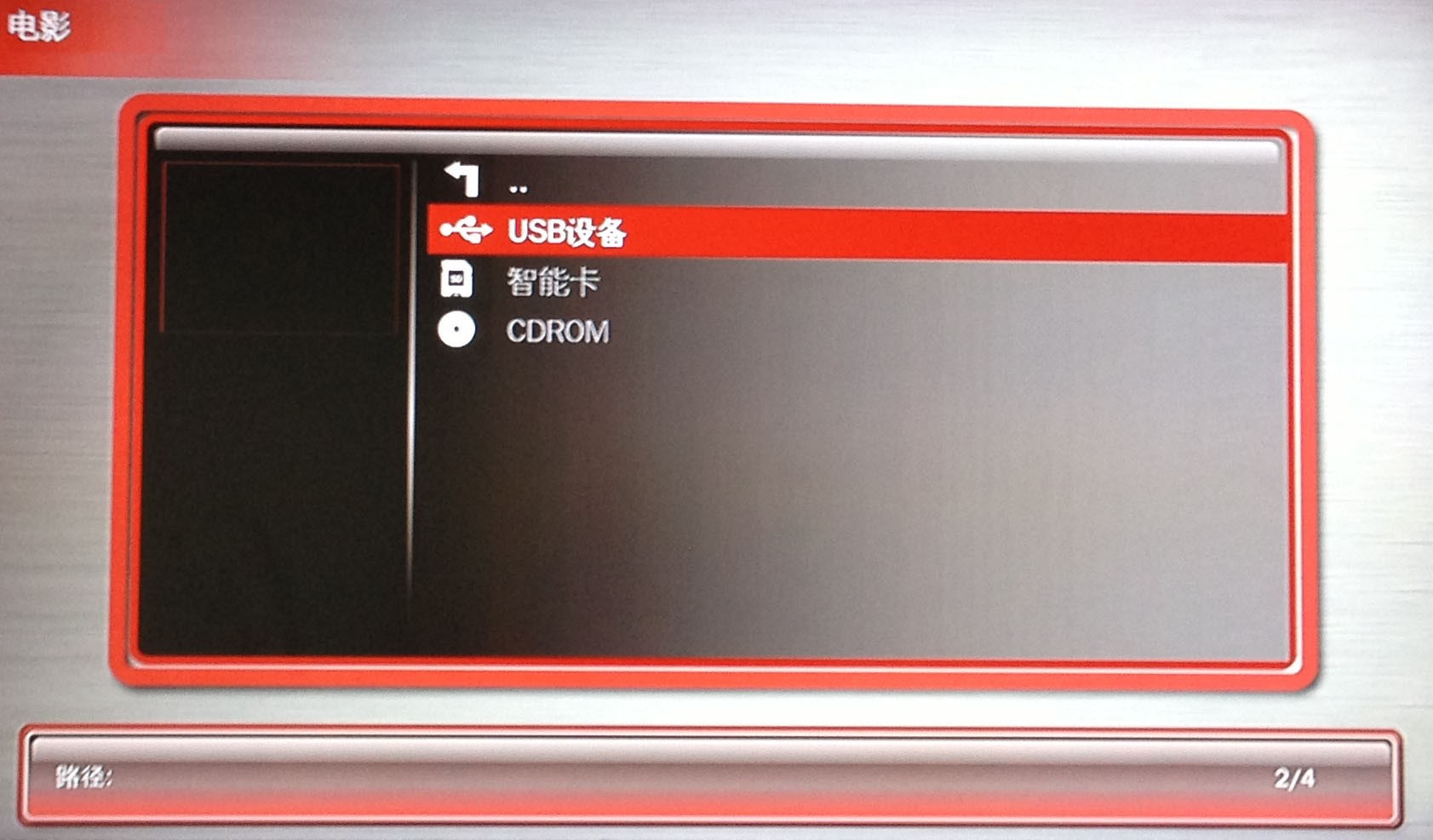

再用遥控器的〈上〉、〈下〉键选择USB外设等存储设备

USB外设表示从机器HOST接口插入的移动硬盘、U盘或读卡器等设备；

进入存储设备，可以看到所有文件夹或电影文件。选中一个电影文件，按〈OK〉键进行播放。

当选中的电影文件不是本机支持解码的视频格式，系统会自动跳转到下一个文件，直到选中能播放的格式后开始播放。

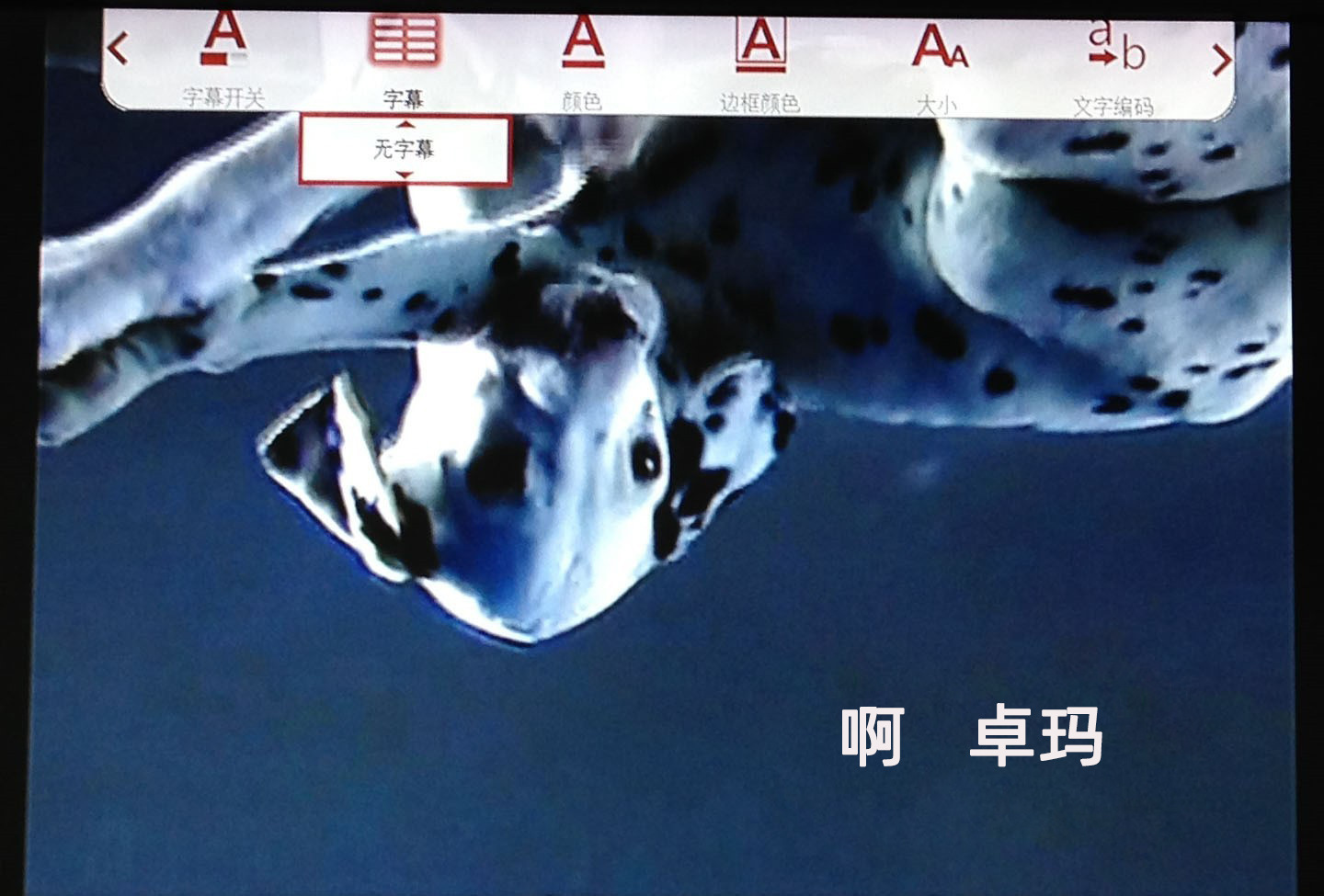

在播放过程中按遥控器的〈播放控制〉键，在画面上方显示功能控制条：



控制条可以选择字幕开关、外挂字幕、字幕颜色、大小、文字编码、时间偏移、字幕垂直偏移等等

3.3图片播放

在主菜单界面用遥控器的〈左〉、〈右〉键或直接按遥控器的〈图片〉快捷键选择“图片”播放功能：

再用遥控器的〈上〉、〈下〉键选择USB外设的存储设备。

进入存储设备，可以看到所有文件夹或图片文件。选中一个图片文件，按〈OK〉键进行播放。

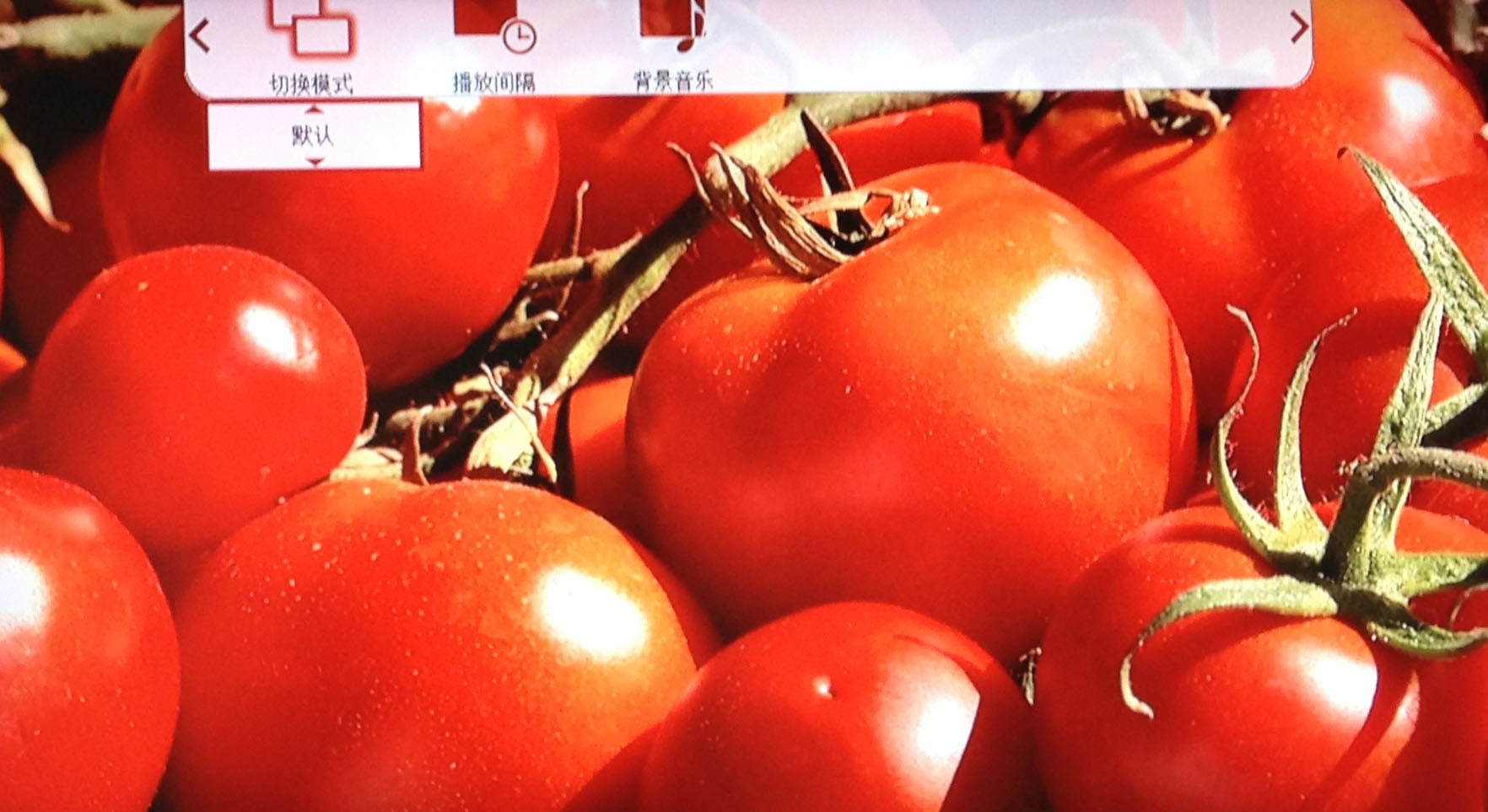

片播放时按遥控器〈播放控制〉键，在画面上方会显示功能控制条：

控制条可以选择切换模式、播放间隔、背景音乐开关等等。

   此时播放器处于暂停状态，按<返回>后可以继续播放。

3.4音乐播放

 主菜单界面用遥控器的〈左〉、〈右〉键或直接按遥控器的〈音乐〉快捷键选择“音乐”播放功能：

再用遥控器的〈上〉、〈下〉键选择USB外设的存储设备。

进入存储设备，可以看到所有文件夹或音乐文件。

选中一个音乐文件，按〈OK〉键进行播放。

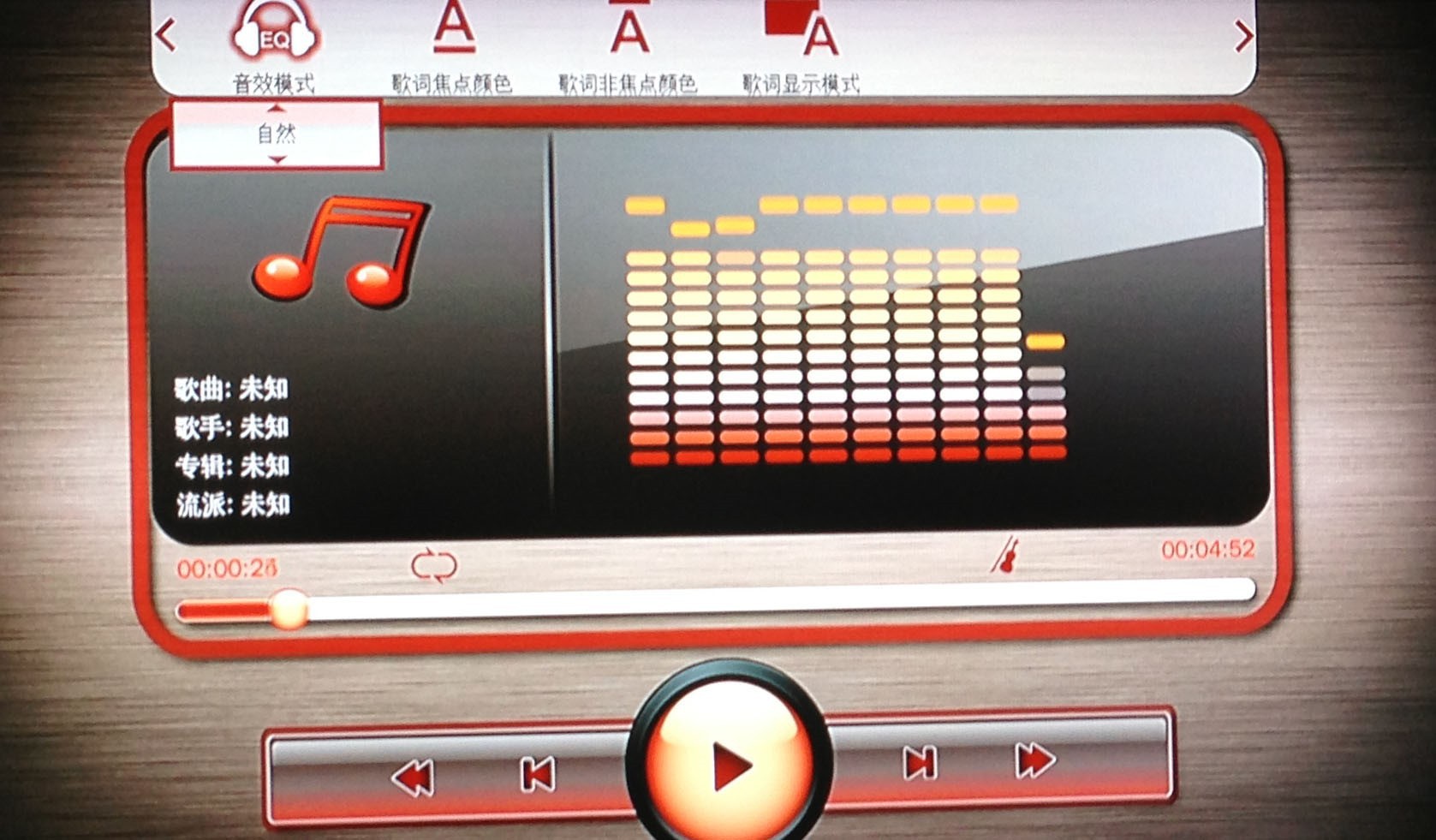

在图片播放时按遥控器〈播放控制〉键，在画面上方会显示功能控制条：

控制条可选择 音效模式、歌词焦点颜色、歌词非焦点颜色、歌词显示模式等等。

说明：

1、按下〈播放控制〉键，如果不进行其它操作，功能控制条只有按〈返回〉键后才可以消失，不会影响连续播放。

2、按〈上〉〈下〉键进行选择，按〈OK〉键确认选择（确认的选择会打上“√”），按〈返回〉键退出选择。

3、本机具有显示歌词功能。你必须将存储设备内歌词文件的名称与歌曲文件的名称保持一致，比如：

   歌曲文件名称为：幸福恋人.mp3

   歌词文件名称为：幸福恋人.lrc

否则会没有歌词显示，画面波浪条纹。

4、本机具有背景音乐功能。先在“音乐”功能下选择任一磁盘分区内的音乐进行播放，再按遥控器<图片>快捷键进入图片浏览功能，选择任一磁盘分区内的图片播放，此时就可以一边看图片，一边欣赏音乐。按<停止>键关闭背景音乐。

说明：

背景的音乐是磁盘内的所有音乐全盘循环播放；

音乐和图片可以在同一个磁盘内，也可以不在同一个磁盘内。

3.5文件夹

在主菜单界面用遥控器的〈左〉、〈右〉键或直接按遥控器的〈文件夹〉快捷键选择“文件夹”管理功能：

再用遥控器的〈上〉、〈下〉键选择USB外设的存储设备。

进入存储设备，可以看到所有文件夹或文件。

选中任一个文件，按〈OK〉键进行播放。

文件前面带“！”的表示本机系统不能识别的文件，不支持播放。

3.6设置

在主菜单界面用遥控器的〈左〉、〈右〉键或直接按遥控器的〈设置〉快捷键选择“设置”功能：

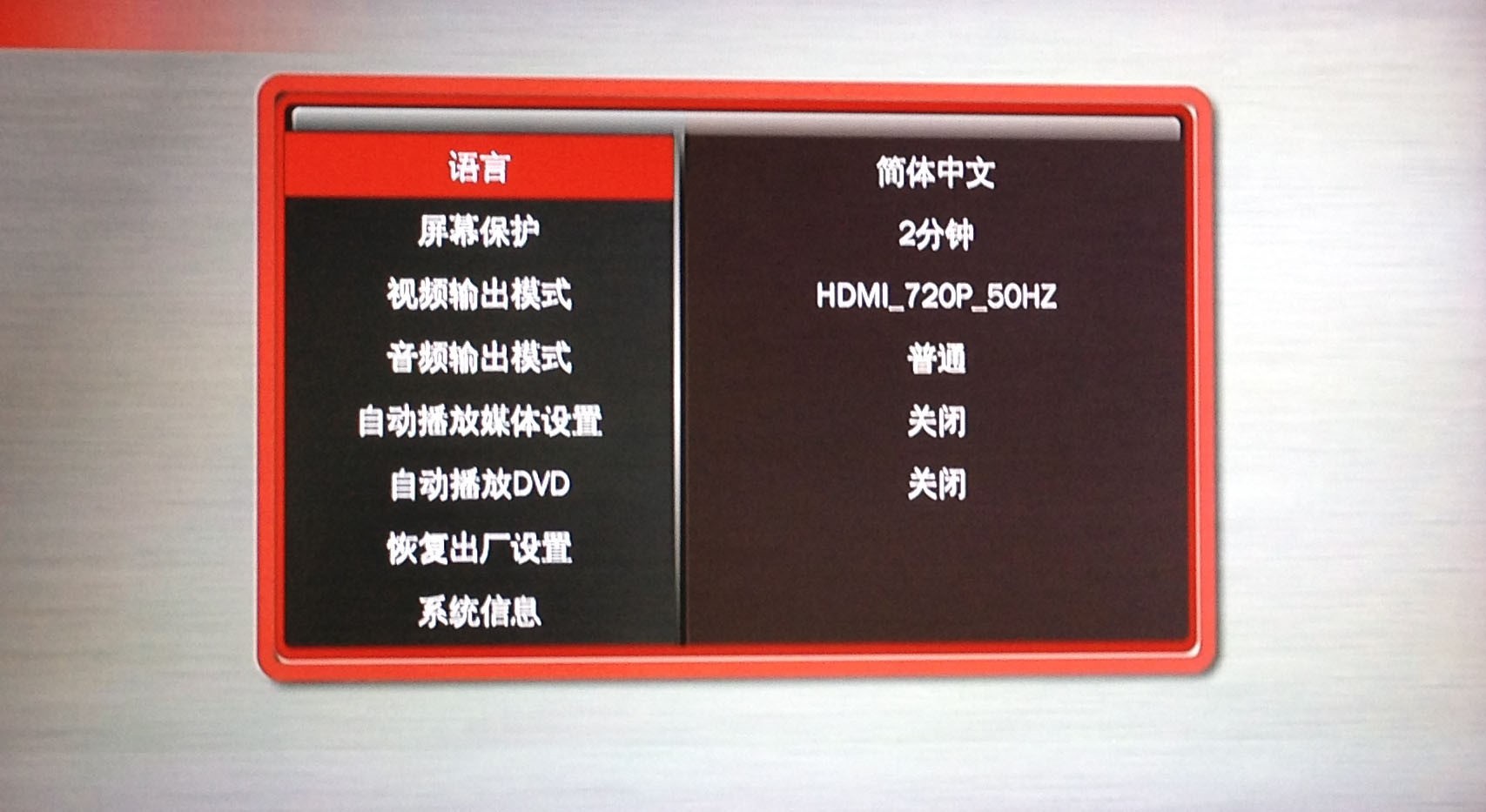

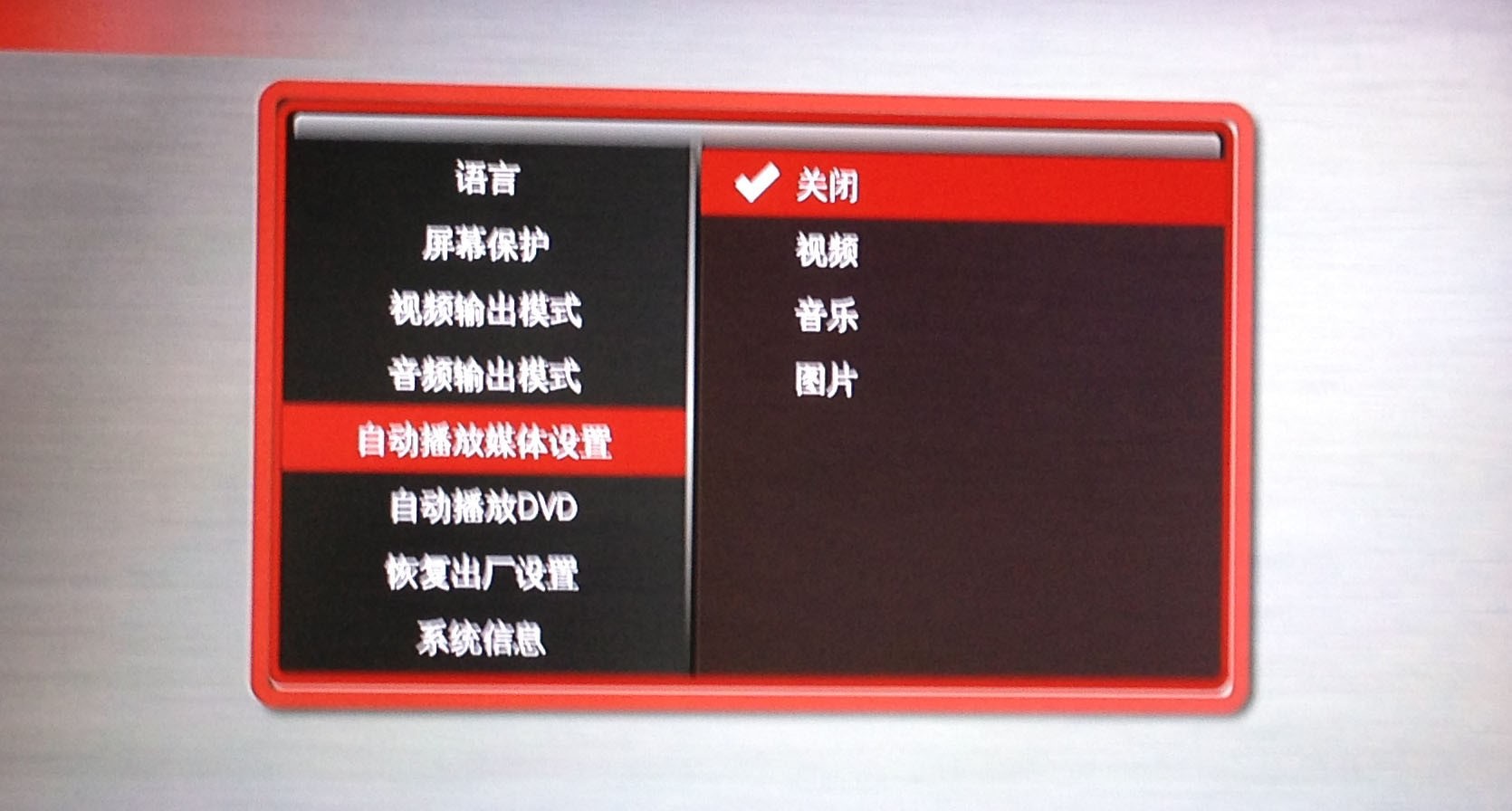

按〈OK〉键，进入本机系统设置界面：

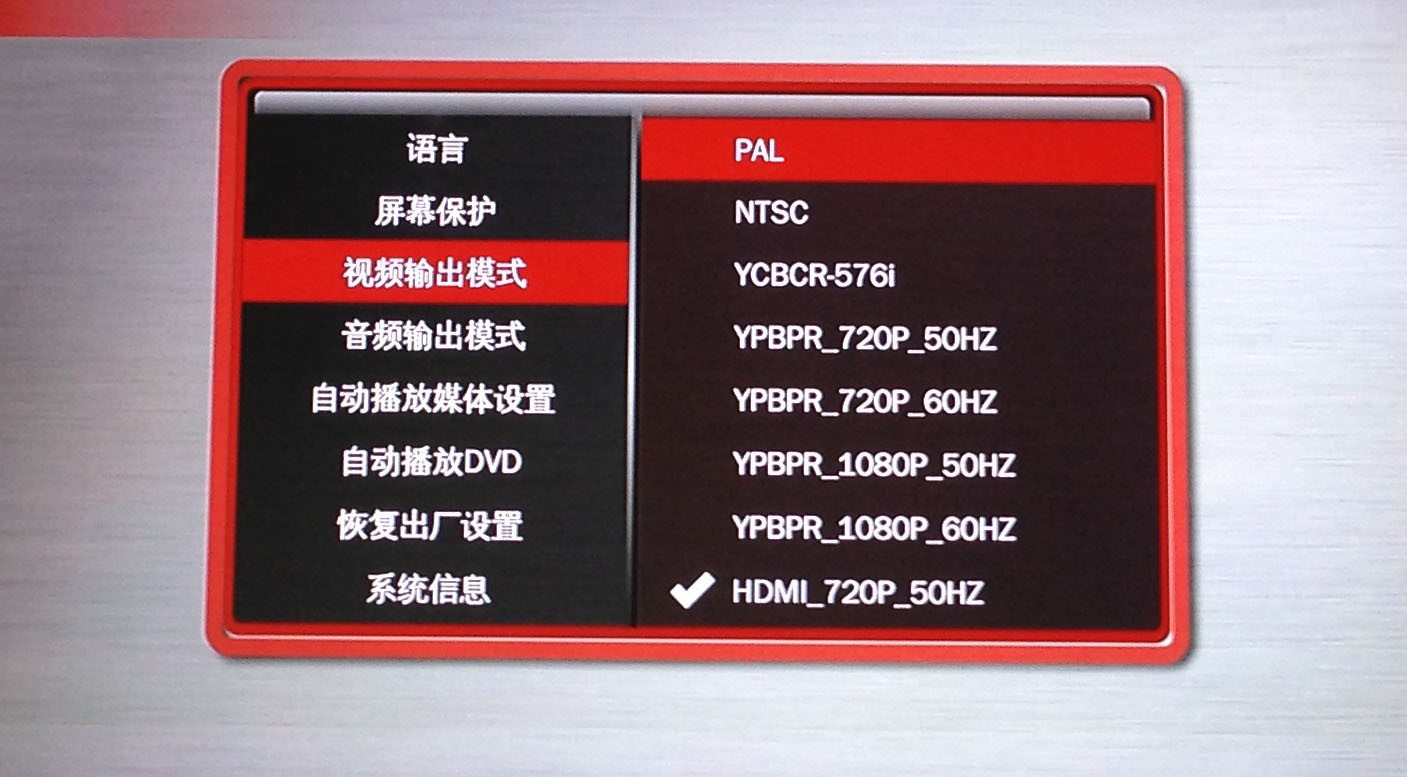

  1、输出选择

可以设置视频输出的模式：PAL、NTSC、YPBPR-720P、YPBPR-1080P、HDMI 720P（50HZ）、HDMI 720P（60HZ）、HDMI 1080P（50HZ）、HDMI 1080P（60HZ）、VGA1024X768、 VGA1920X1080等等。按〈OK〉键确定设置，按〈返回〉键退出设置。

2、语言

可以设置系统操作语言：简体中文、繁体中文、英语、俄语、葡萄牙语、西班牙语、韩语、匈牙利语等。按〈OK〉键确定设置，按〈返回〉键退出设置。

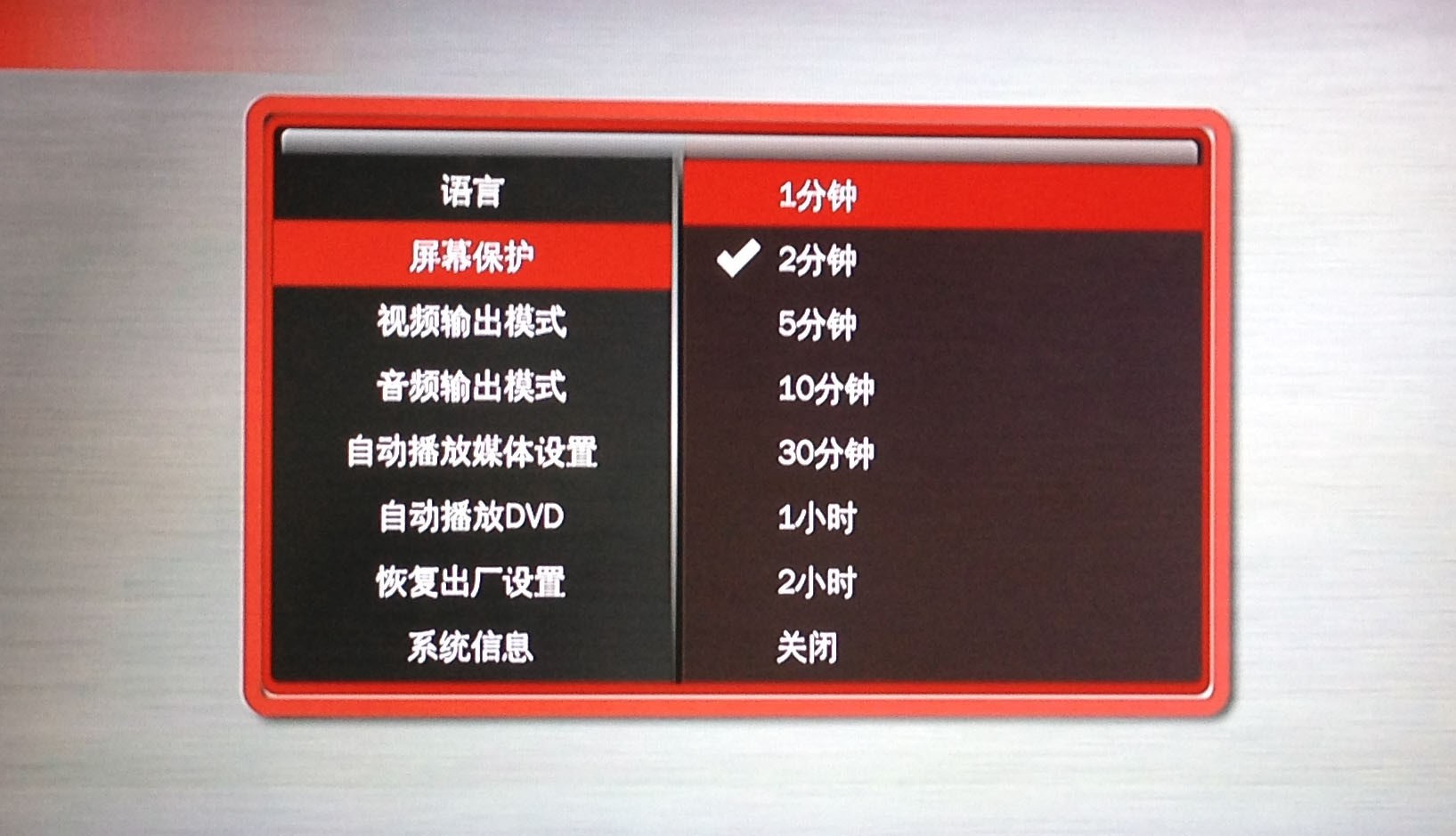

3、屏幕保护

设置屏幕空闲时屏保时间，也可以关闭屏保。

4、音频输出模式

   可设置音频模式为普通、SPDIF LPCM、SPDIF RAWDATA三种模式。

5、自动播放媒体设置

可选开机自动播放U盘中视频、音乐、图片。

6、自动播放DVD

   开启或关闭USB接口中的DVD自动播放。

7、恢复出厂设置

恢复设置中的各项参数到出厂状态。

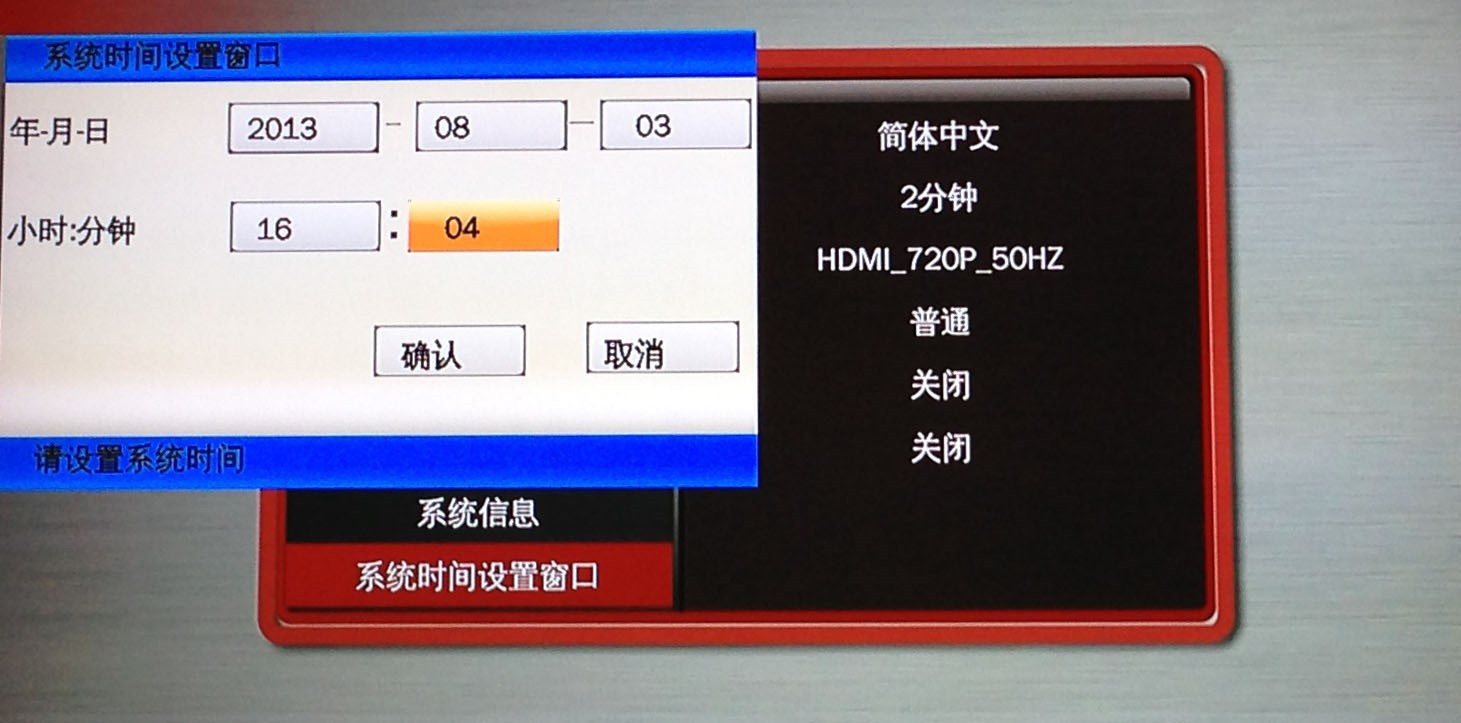

8、系统时间设置(带实时钟机型才有效)


   本机时钟设置，可以设置系统当前时间。

目的为下面的自动开关机服务。

8、开关机设置：(带实时钟机型才有效)

 设置本机的自动开关机时间段，共可以设置4组。工作时间可以是每天、除周末、除周日等。时间格式是24小时制。

第四章故障诊断及排除

1、电视屏幕上没显示

检查AV线或HDMI线是否已正确连接。

也可能是视频输出格式与你电视机能识别的格式不一致，你可多按几次遥控器〈复合视频〉或〈高清〉或〈电脑〉键切换显示模式，看看电视屏幕是否有显示。

2、用遥控器选择文件时，有时会说不支持这种格式

如果出现之前可以播放，现在不能播放，则可能是播放硬盘上有损坏的文件引致机器软件出问题，这时按<电源>键关机，再按<电源>重新加载，问题即可解决。

本机视频解码能力达到1920*1080P，支持解码的文件格式请查看后面的“技术指标”，除此之处的文件格式可能不被支持播放。

3、播放画面有干扰

请确认AV线或HDMI线端子是否接触良好。建议使用随机附送的数据线。

配件

播放器              一个           遥控器       一个

5.2V/1.5A开关电源  一个           AV线         一条

操作说明书          一本

技术指标：

支持外挂大容量的2.5” SATA或IDE硬盘、U盘播放，即插即用；

支持SD卡插卡播放；

支持NTSC/PAL复合视频、HDMI 720P、1080P高清视频输出；

支持RMVB/RM（RV8/9）、h.263、h.264（MOV/MP4/M4V）、MPEG-1/2(VOB)、MPEG-4(XVID/DIVX)、WMV7/VC-1、MKV、AVI、TS/TP、VOB、PMP、FLV等高清1920*1080P视频格式；

支持MP3、WMA、AFE、FLAC、OGG、APE、AAC、AC3、DTS等音乐格式播放；

支持高清晰JPEG、GIF、BMP、PNG等格式图片浏览；支持图片翻转、放大、自动翻看等功能；

支持简体/繁体中文/英文语言操作界面（支持软件升级）；

支持电影、音乐、图片、文件夹的快捷键操作；

支持多音轨、多字幕选择；

外接5.2V/1.5A的直流开关电源；

外壳： 铝合金框架；
