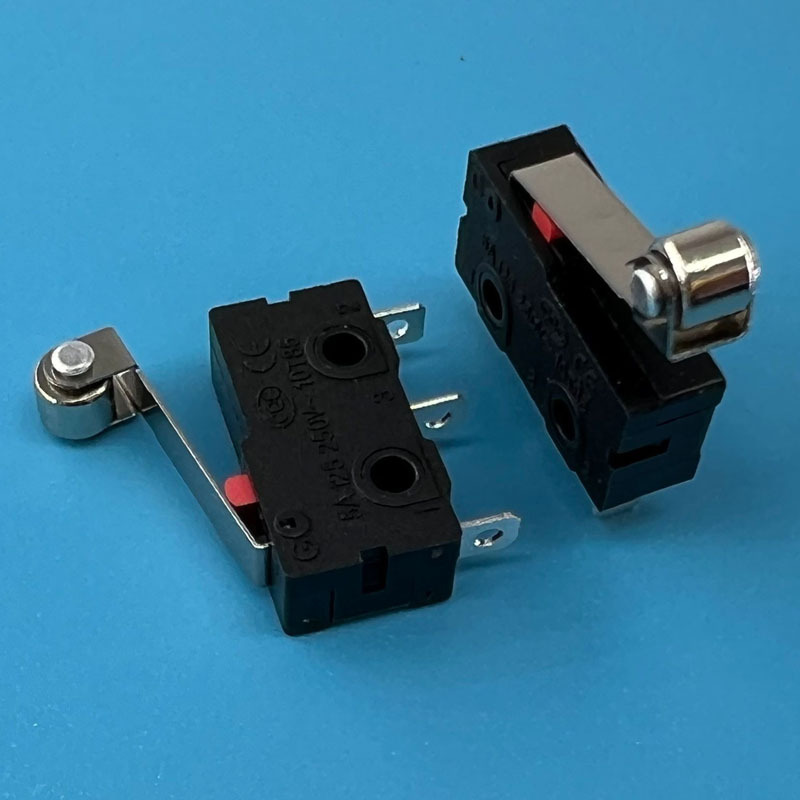

WK3-03 금속 휠
WK2-01
WK2-02
WK3-04

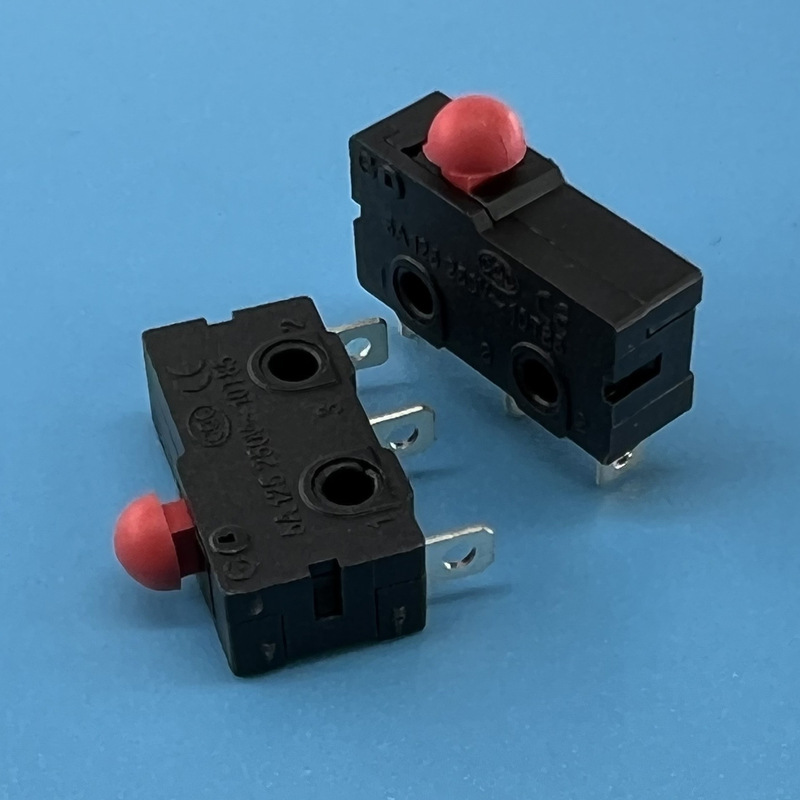

WK2-01A 버섯 머리

크기:

수량:

- +

재고:

최소 주문 수량: 1

알리타플은 고객님께서 주문한 물건을 그대로 구매대행 해드립니다.
궁금한 사항이 있으시면 언제든 고객센터로 연락주세요.

1688온라인 사이트에서 검색된 상품입니다. 알리타플에서는 상품검색/현지구매(구매대행)/국제배송 업무만 제공해드립니다. 해당 상품의 품질 및 상태에 대해서는 확인해 드릴 수 없고 해당 물건이 입고가 된 후에 검수과정을 거쳐야 확인이 가능합니다.

동의합니다.

장바구니

상세페이지

$%`MI{ZT5OL_AY]V%493{UO8$

产品介绍

- 产品信息
- 名称：微动开关
- 品牌：俊嘉电子
- 货号：WK3-03
- 颜色：黑色
- 产品介绍
- 微动开关是具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点机构，用外壳覆盖，其外部有驱动杆的一种开关，因为其开关的触点间距比较小，故名微动开关，又叫灵敏开关。电气文字符号为：SM。

  外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，当动作簧片位移到临界点时产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。
  当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

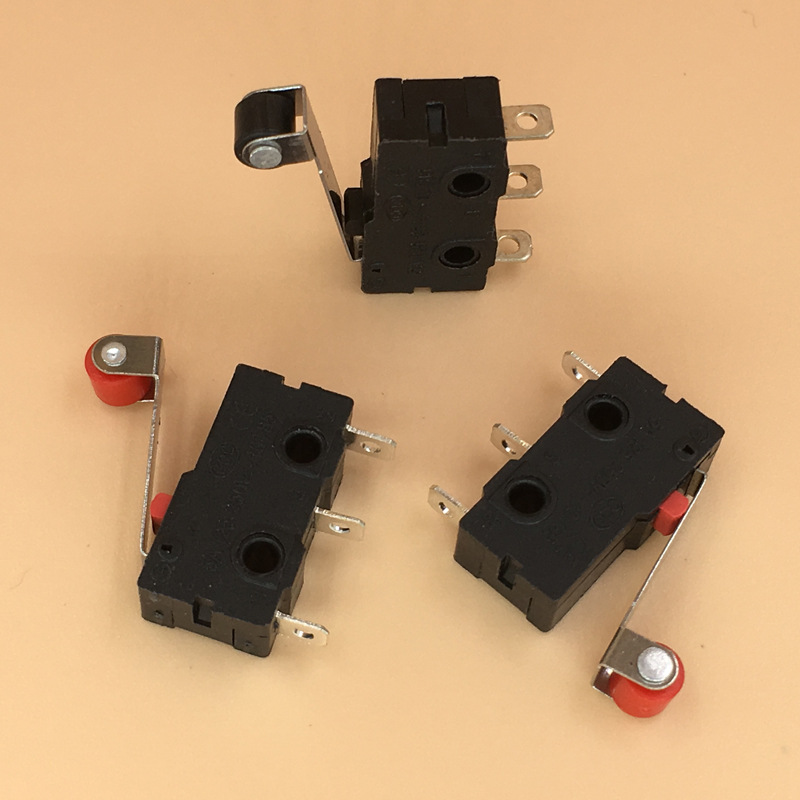

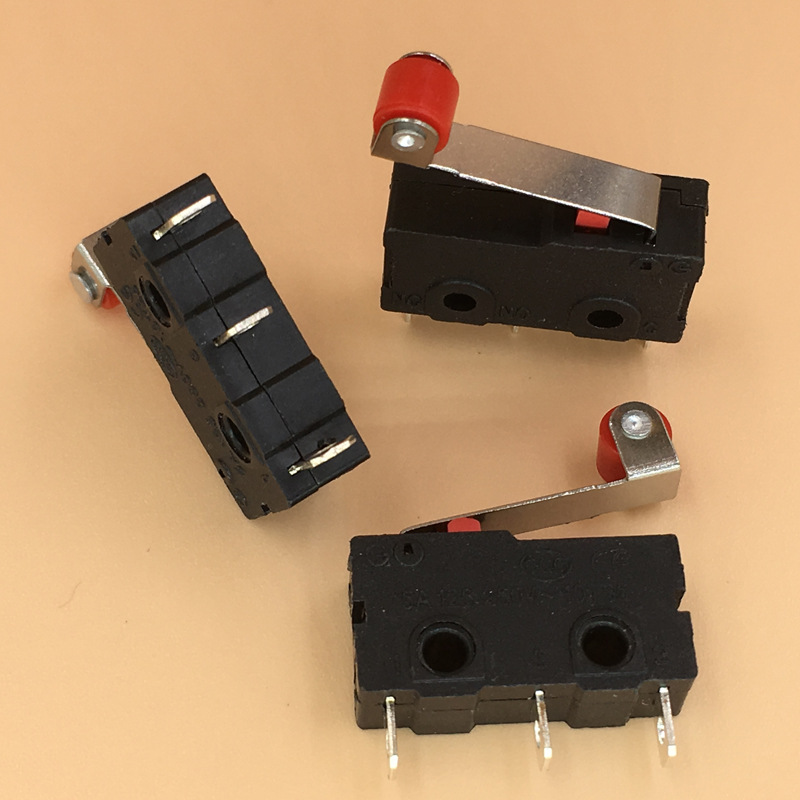

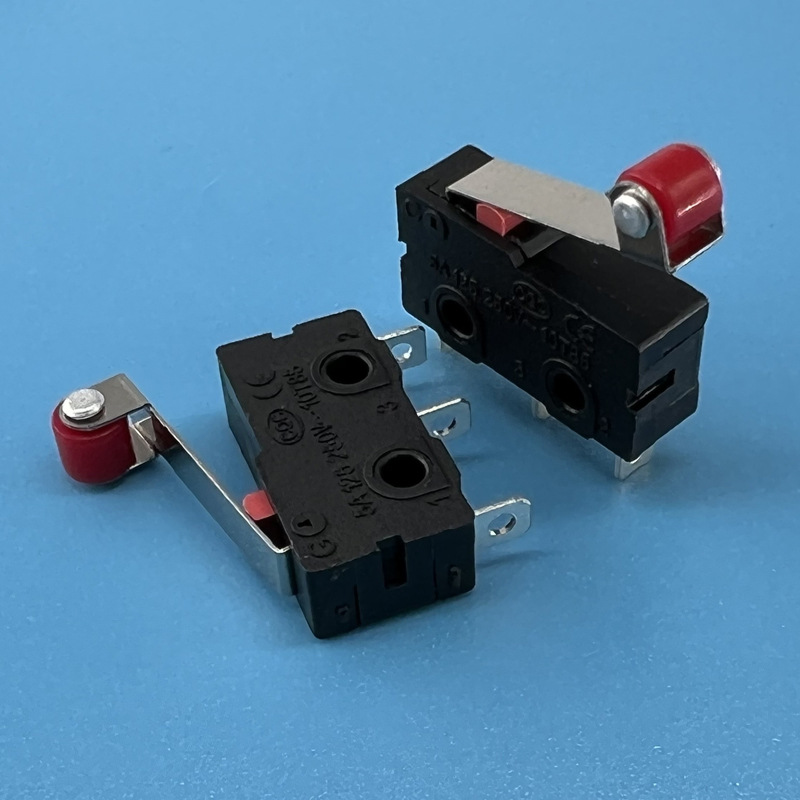

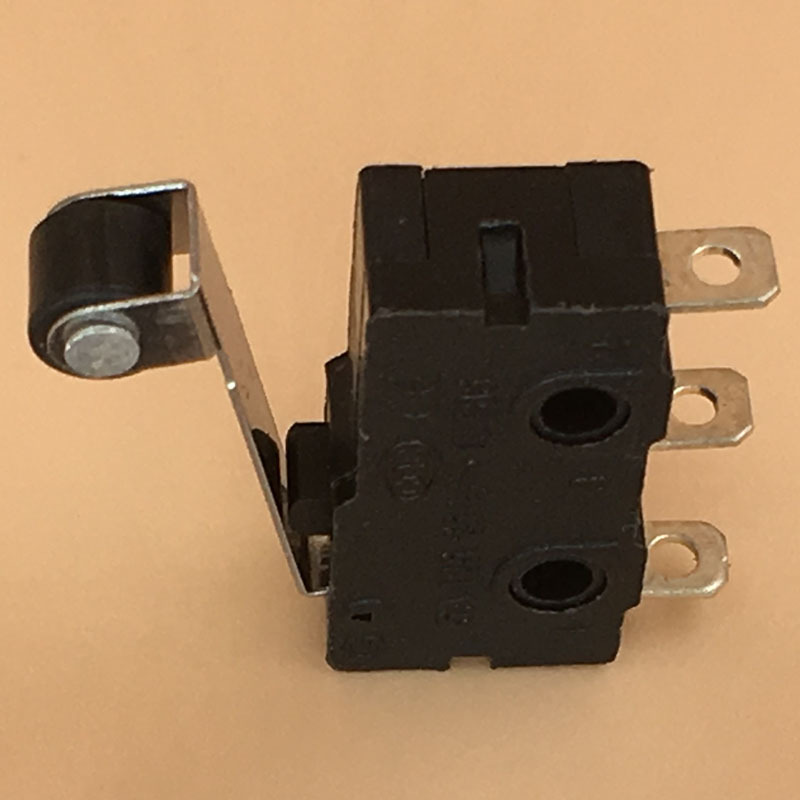

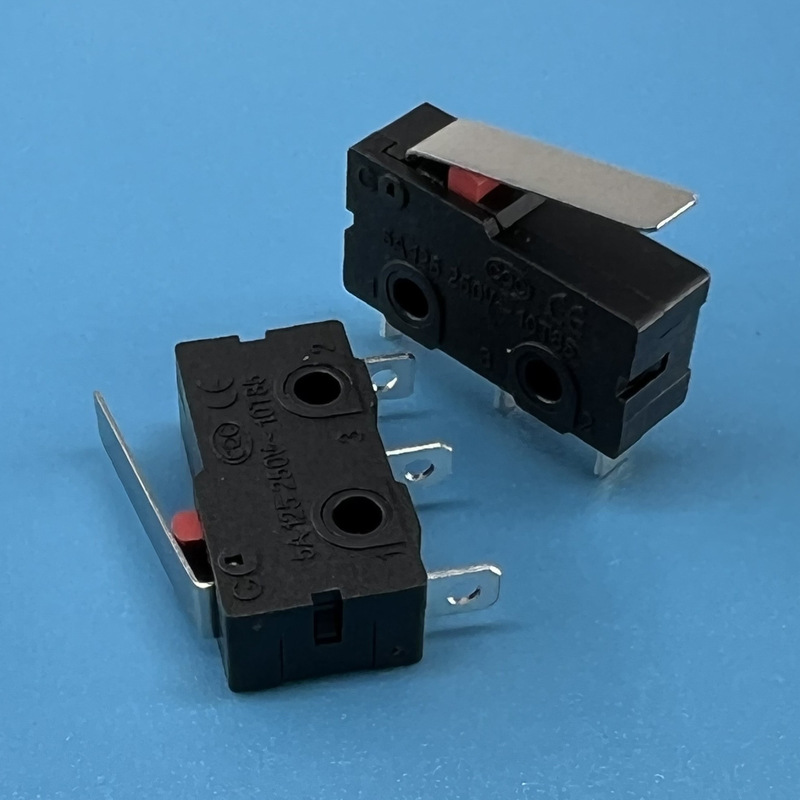

产品实拍图

产品技术指标：

微动开关系列主要技术指标
使用温度范围	-40-70oC	耐压	AC250V(50Hz)/min
额定负荷	0.4A60VDC 5A 250V	动作力	150-300
接触电阻	<0.02Ω	寿命	300000次
绝缘电阻	>100MΩ

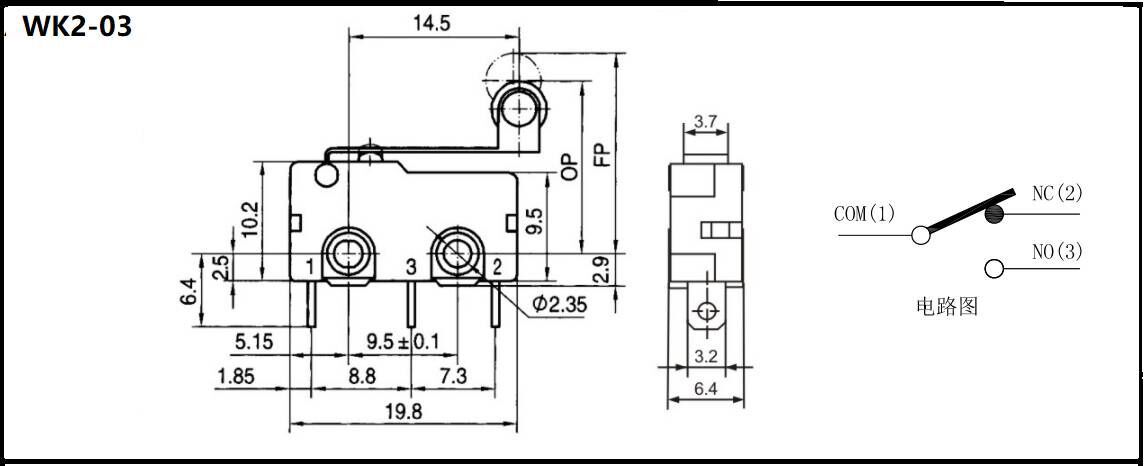

产品规格尺寸图

产品种类：

微动开关的种类繁多，内部结构有成百上千种，按体积分有普通型、小型、超小型；按防护性能分，有防水型、防尘型、防爆型；按分断形式分，有单联型、双联型、多连型。还有一种强断开微动开关（当开关的簧片不起作用的时候，外力也能使开关断开）；按分断能力分，有普通型、直流型、微电流型、大电流型。按使用环境分，有普通型、耐高温型（250℃）、超耐高温陶瓷型（400℃）

微动开关一般以无辅助按压附件为基本型式，并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件，根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。

微动开关在需频繁换接电路的设备中进行自动控制及安全保护等，广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备，以及航天、航空、舰船、导弹、坦克等军事领域，已经广泛应用于以上领域，开关虽小，但起着不可替代的作用。

目前国内市面上的微动开关根据使用要求的不同，开关的机械寿命有3W次至1000W次不等，一般有10W、20W、50W、100W次、300W次、500W次、800W次，国内一般使用铍青铜、锡青铜、不锈钢丝做簧片，国外的ALPS最高可以做到1000W次，他们的簧片是用稀有金属钛做成的。国内的腾飞电子所生产的WK-01B最高也可以到达1000W次。

规格分类：

微动开关，顾名思义，使用很微小的力度的开关。其触点间距较小，力矩较大。一般外部有驱动杆。在尺寸上有小型，超小型，超级小型等。功能上则有防水型。最常见的应用就是鼠标按键了。

1.小型微动开关：

一般尺寸为长27.8宽10.3高15.9，参数方面又高容量，低负载等不同变化。如V3系列：

Operating Frequency (mechanical).....120 operations / mim

Operating Frequency (electrical).....All ratings-10~30 operations / mim

Contact Resistance (initial).....30m Ω (Max.)

Insulation Resistance (at 500VDC).....100M Ω (Min.)

Dielectric Strength (50-60Hz).....1000VAC RMS

Service Life (mechanical).....Min. 5000000 operations

Service Life (electrical).....Min. 10000 operations

2.超小型微动开关

一般尺寸为长19.8宽6.4高10.2，功能上有高精度和高寿命的不同性能。如SM系列：

Operating Frequency (mechanical).....120 operations / mim

Operating Frequency (electrical).....10~30 operations / mim

Contact Resistance (initial).....300m Ω (Max.)

Insulation Resistance (at 500VDC).....100M Ω (Min.)

Dielectric Strength (50-60Hz).....1000VAC RMS

Service Life (mechanical).....Min. 10000000 operations

Service Life (electrical).....Min. 6000 operations

3.超级小型微动开关

一般尺寸为长12.8宽5.8高6.5，这一型中又有特薄型的设计。如DF系列

Operating Frequency (mechanical).....120 operations / mim

Operating Frequency (electrical).....0.1A-120,3A-10~30 operations / mim

Contact Resistance (initial).....100m Ω (Max.)

Insulation Resistance (at 500VDC).....100M Ω (Min.)

Dielectric Strength (50-60Hz).....1000VAC RMS

Service Life (mechanical).....Min. 1000000 operations

Service Life (electrical).....3A-Min. 10000 operations

4. 防水型

此类产品其防水级别已达到IP67，如SW系列：

Operating Frequency (mechanical).....120 operations / mim

Operating Frequency (electrical).....10~30 operations / mim

Contact Resistance (initial).....30m Ω (Max.)

Insulation Resistance (at 500VDC).....100M Ω (Min.)

Dielectric Strength (50-60Hz).....1000VAC RMS

Service Life (mechanical).....Min. 2000000 operations

Service Life (electrical).....Min. 10000 operations

应用注意事项：

1)固定开关主体时，请使用M2的小螺钉在平滑面上以0.098N·m以下的扭矩进行固定。此外，为防止螺钉发生松动，建议同时使用垫圈。

2)请注意自由状态下动作体不应直接对按钮或者激励器施加力量，使用时对于按钮应在垂直方向上施加力量。

3)动作后的动作设定，以O.T.值的70[%]以上为标准。开关的情况下，请勿将动作体设定在动作限度位置上，以免冲击所伴随的开闭、过行程缩短寿命。

2. 关于动作特性的变化

关于动作特性的变化，即使在动作特性规格值的±20[%]发生变化也不应引发故障。

3. 关于焊接作业

手焊接的情况下，请使用带温度调节的电温度320℃max.)在3秒内完成作业，并注意作业中不要在端子部上施加力量。

4. 在微小电流、电压下使用时，建议使用小功率电路型（Au包层触点）。

5. 环境

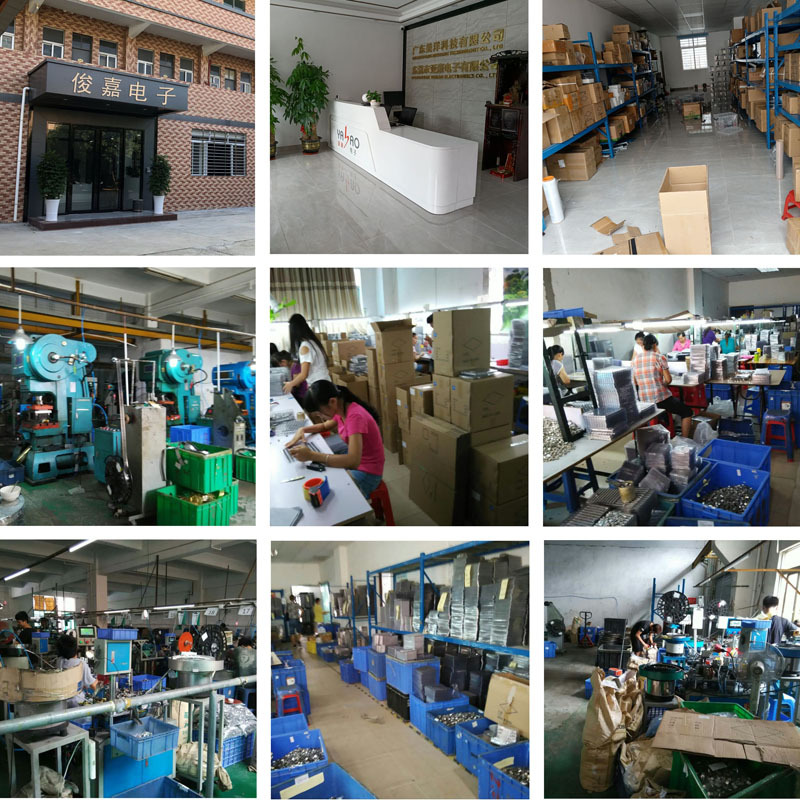

工厂实景
