一、产品规格及相关参数：

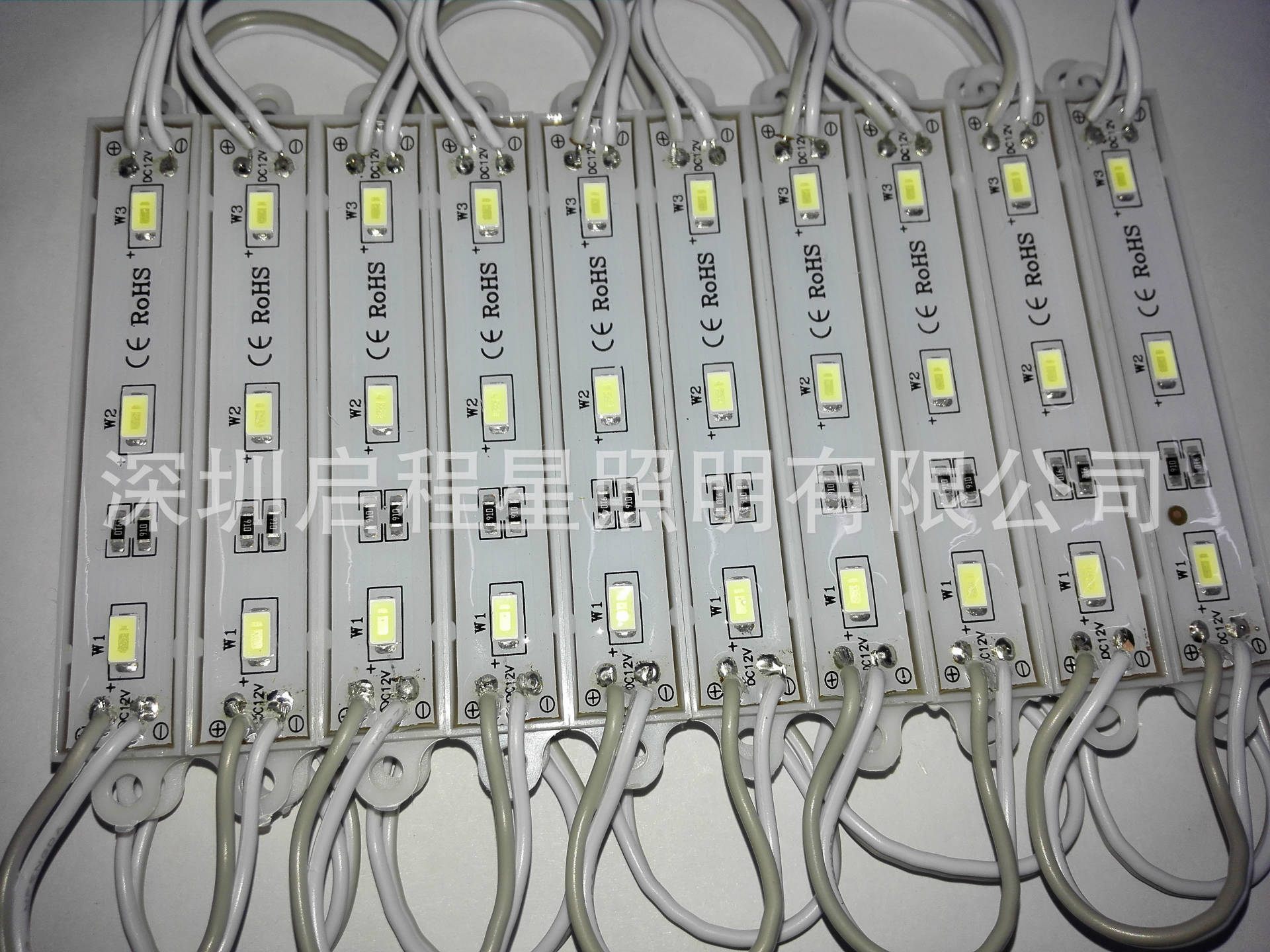

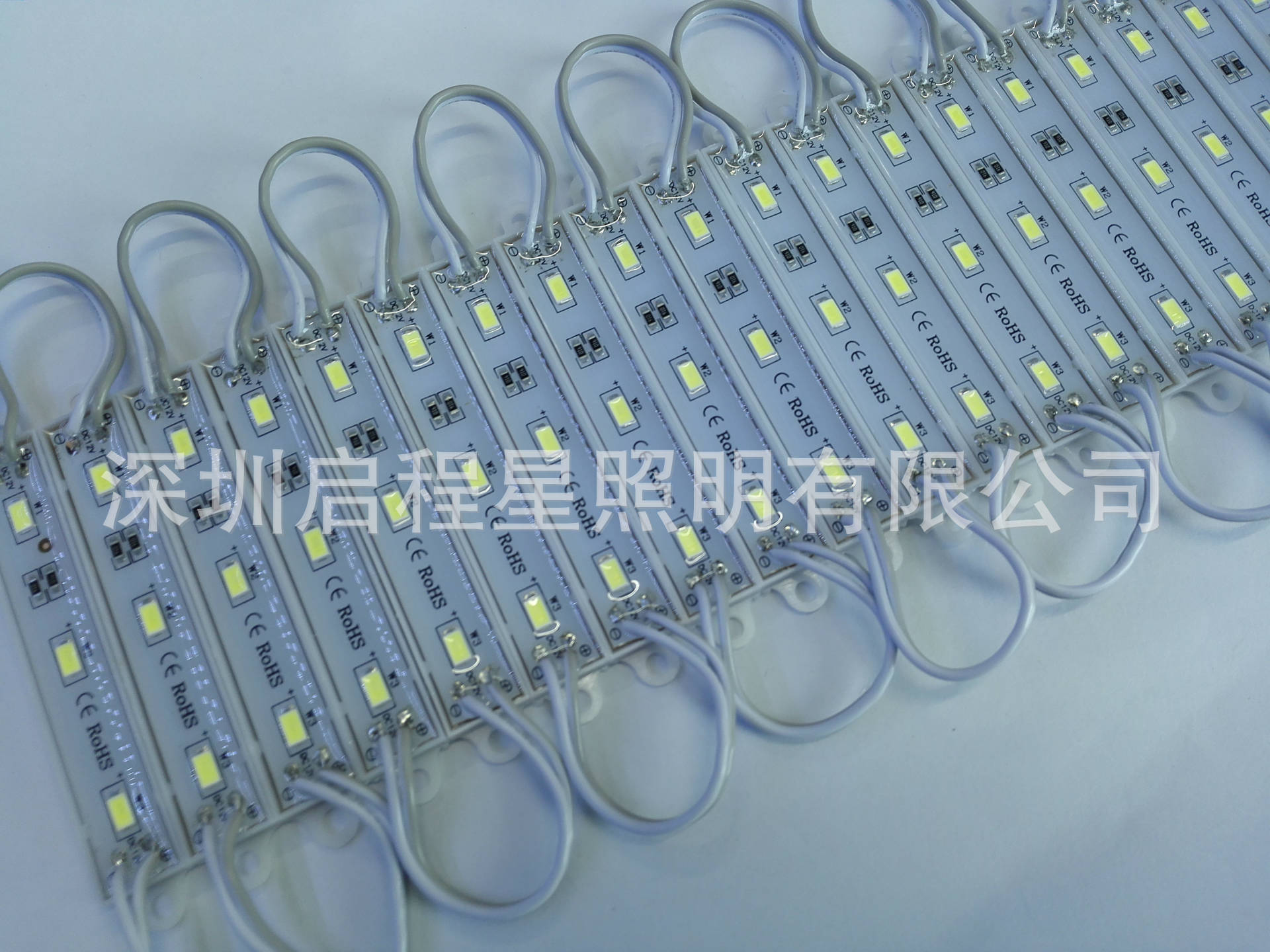

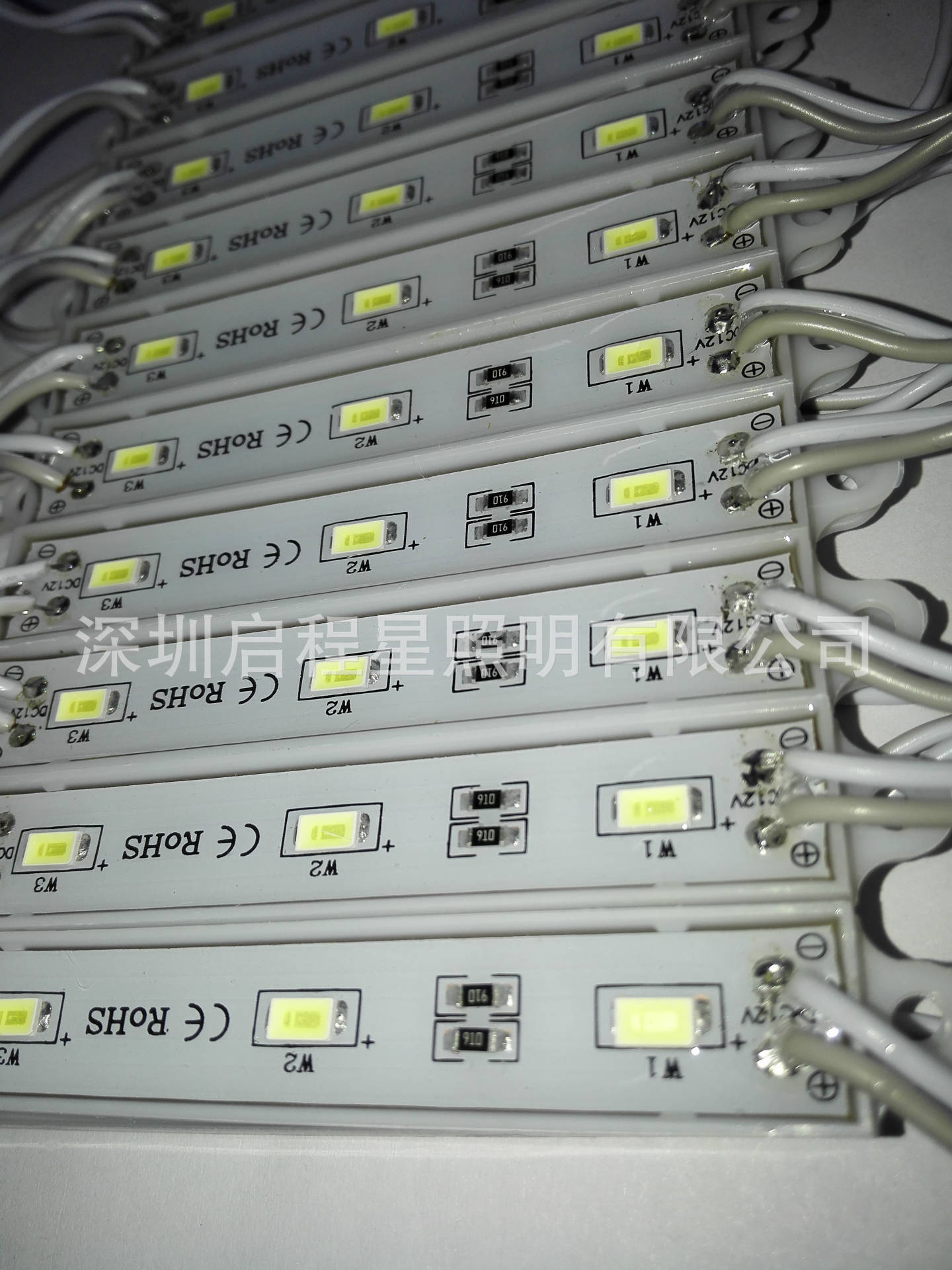

LED类型：LED-5730贴片模组

产品规格：3609-5730/4512-5730/7512-5730等

可选颜色：冷白、正白、暖白、红、蓝、黄、绿

发光角度：≥140°

LED数量：3pcs

工作功率：0.72-0.75W

光源寿命：50，000 H

工作电压：DC12V

 驱动方式：恒压驱动

标准串连数量：20pcs或30pcs

工作温度：-40℃- +60℃

储存温度：-50℃- +80℃

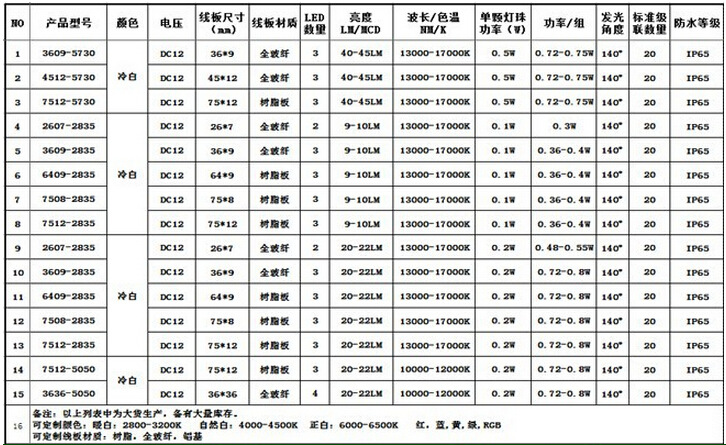

规格参数表(可做不防水系列与防水系列)

 二，应用范围：

LED贴片模组主要应用于LED吸塑字，广告招牌，金属字，迷你字，树脂字及LED灯箱，同时也被广 泛应用于楼体轮廓，台阶，展台，桥梁，酒店，KTV等装饰照明。 LED模组主要用于展示广告字体 （亚克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制。

三．安装说明与注意事项

1：LED模组存在正负极之分，安装时应注意电源端口接线必须正负极相对应，如果正负接反，模组不会发光，也不会损坏LED模组，只要换接即可正常。

2：安装LED模组时，要求采用双面胶或木工胶，使模组卡槽与吸塑底板牢固粘贴。在使用双面胶时，再加打玻璃胶，否则在室外阳光长时间照射下，会造成模组脱落。

3：LED模组采用低压输入，所以万万不可不经过电源而直接接入220V，否则会造成整体模组烧毁。

4：本产品可串接20PCS或30PCS模组，如果串接数量过多，会造成尾端模组因为电压衰减引起亮度降低，造成亮度不一致。虽然形成回路可以避免衰减现象的发生，但也不应连接太多模组。

5：没有经过防水处理的LED模组，安装在字体或箱体时，应雨水进入字体或箱体 。

6：模组间距可根据亮度要求进行调整，每平方米布点控制在50-100组之间。

7：安装时不可推、挤、压模组上器件，以免造成器件的破坏，影响整体效果。

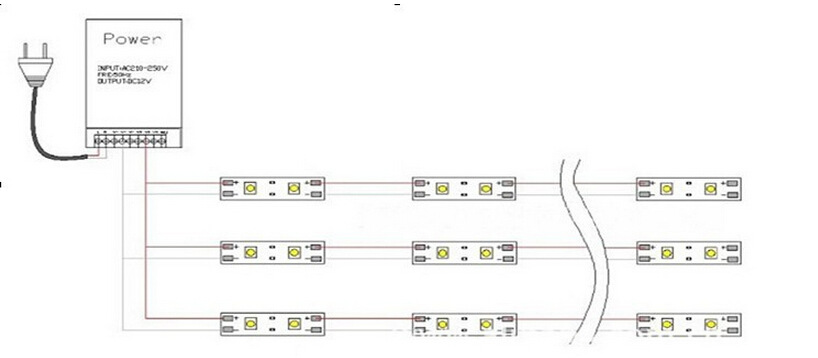

8：模组接线示意图：
