MAX7219 数码管显示模块 控制模块

（详情提供中英文描述）

中文描述：

大大节省您的单片机资源，不需要开定时器扫描,把单片机解放出来做更多的事情！只需要在更新显示数据时，传一次数据！

MAX7219数码管显示控制模块

MAX7219是一种集成化的串行输入/输出共阴显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。

只需要3个IO口即可驱动8位数码管！数码管显示时无闪烁！支持级联！

PCB板四个角采用铜螺柱固定，可有效短路等意外情况发生！

数码管为0.36寸4位一体共阴数码管

本模块兼容5V/3.3V单片机(51/AVR/STM32.......)

接线说明(以提供的程序为例，可以接任意IO口，在程序中修改端口定义即可)：

VCC→5V

GND→GND

DIN→P00

CS  →P01

CLK→P02

注意事项：

1.VCC与GND不要接反，以免烧坏芯片

2.51单片机P0口需要接上拉电阻，如果您的单片机没有接上拉电阻，可以将数据线接到其它端口

发货清单：

1.MAX7219数码管显示模块1个

2.直排针5P

3.弯排针5P

4.MAX7219英文数据手册1份

5.MAX7219中文数据手册1份

6.PDF格式原理图1份

7.51单片机驱动程序1份(单个模块显示程序及级联模块显示程序)

英文描述：

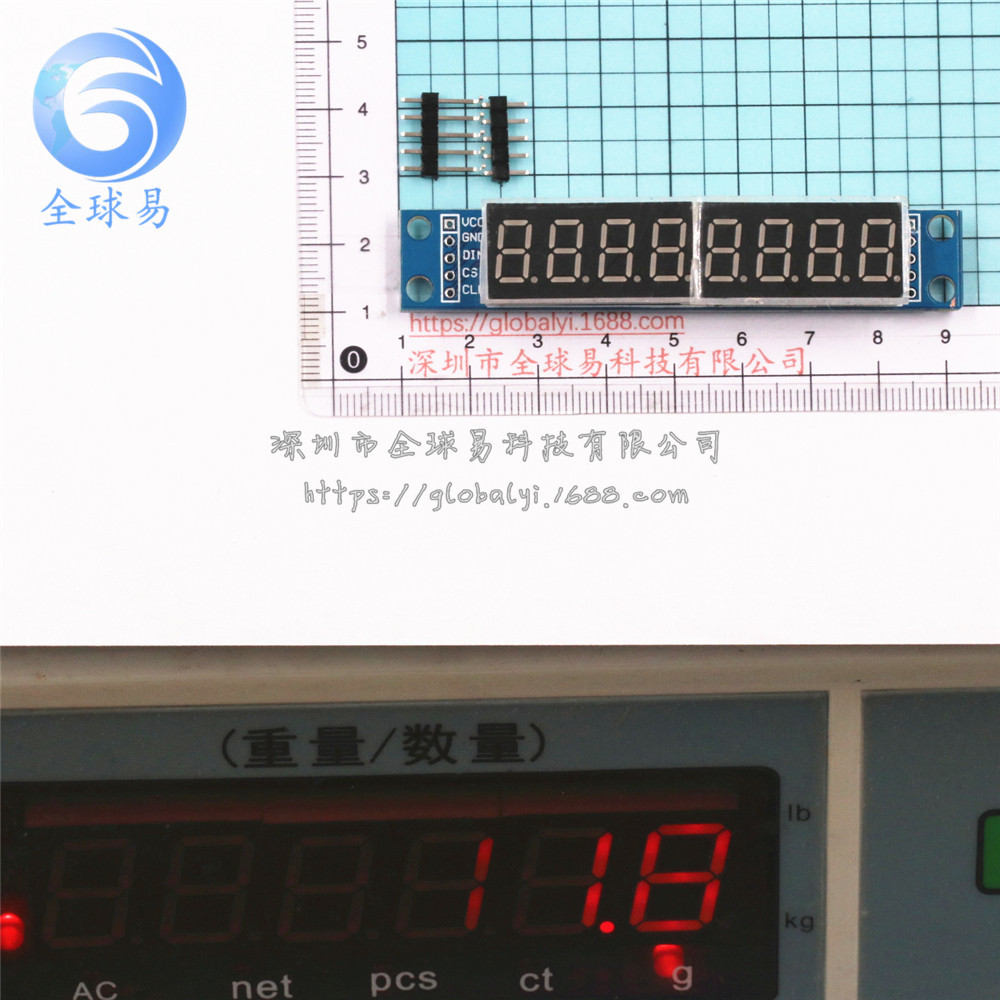

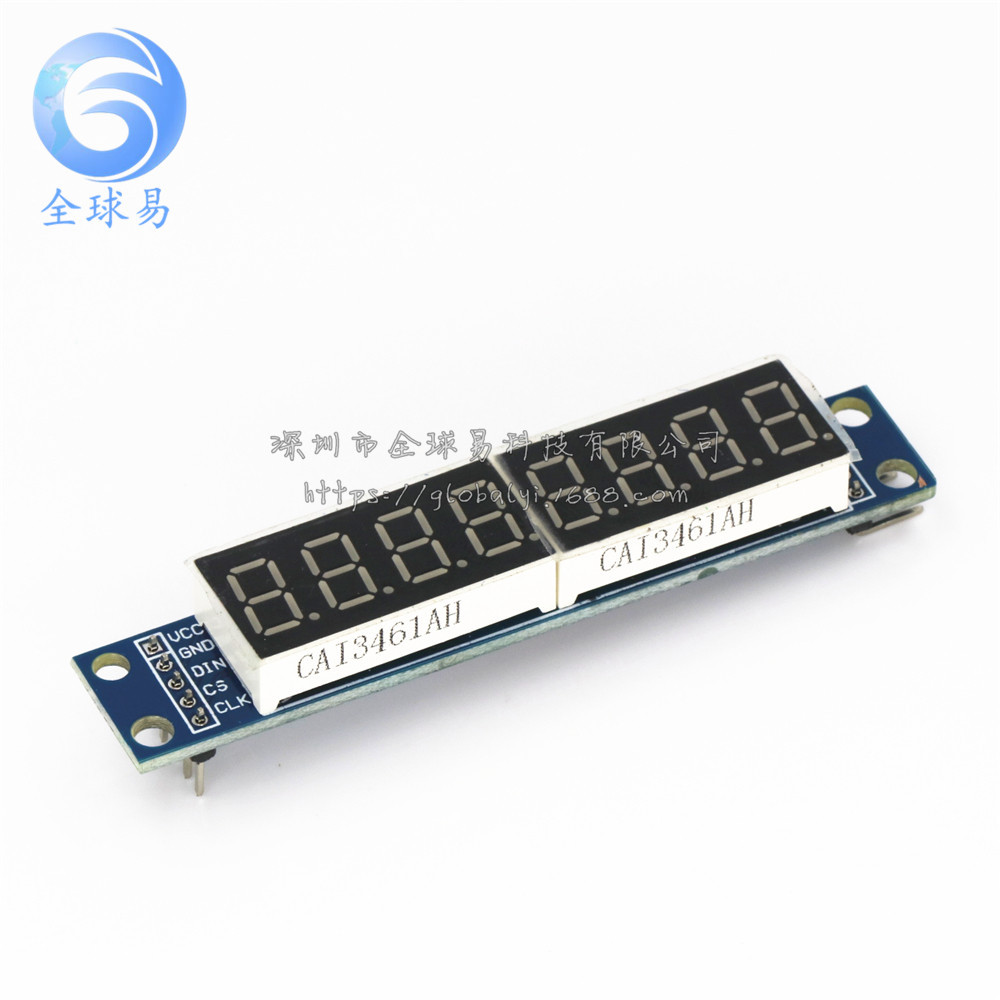

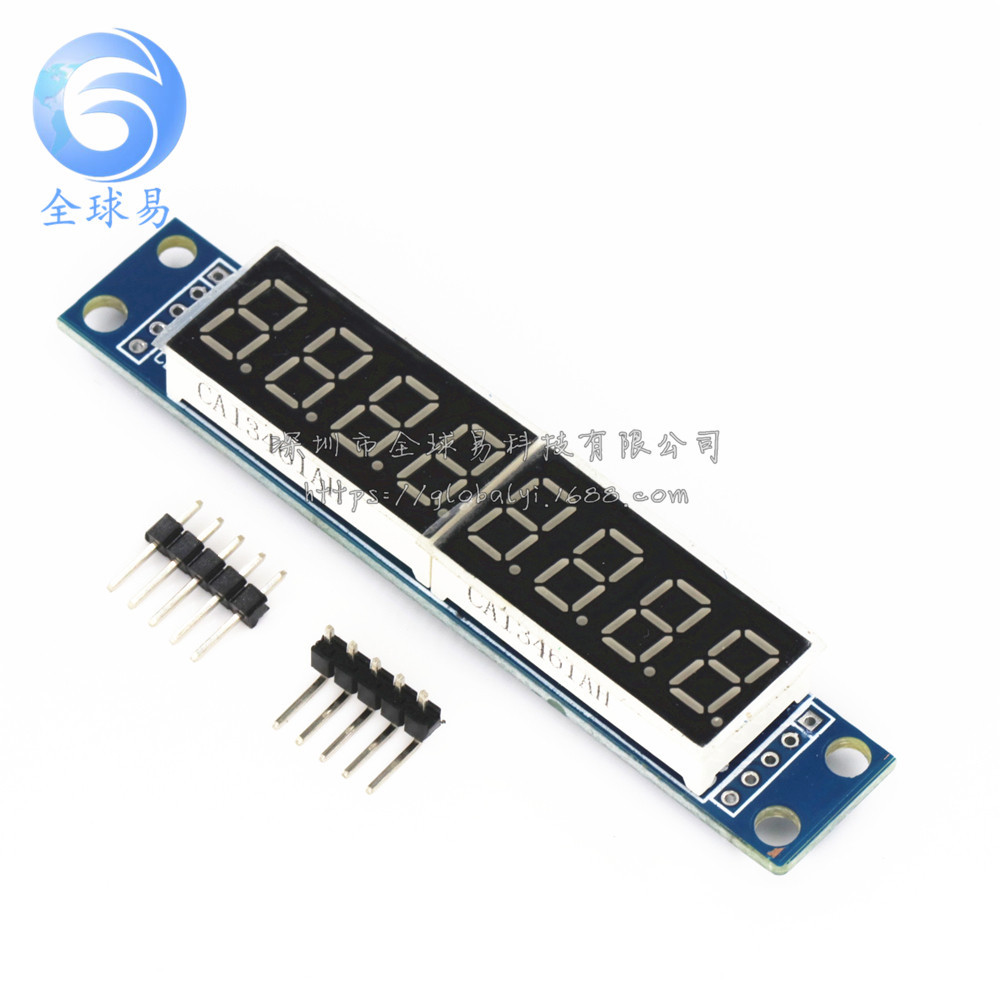

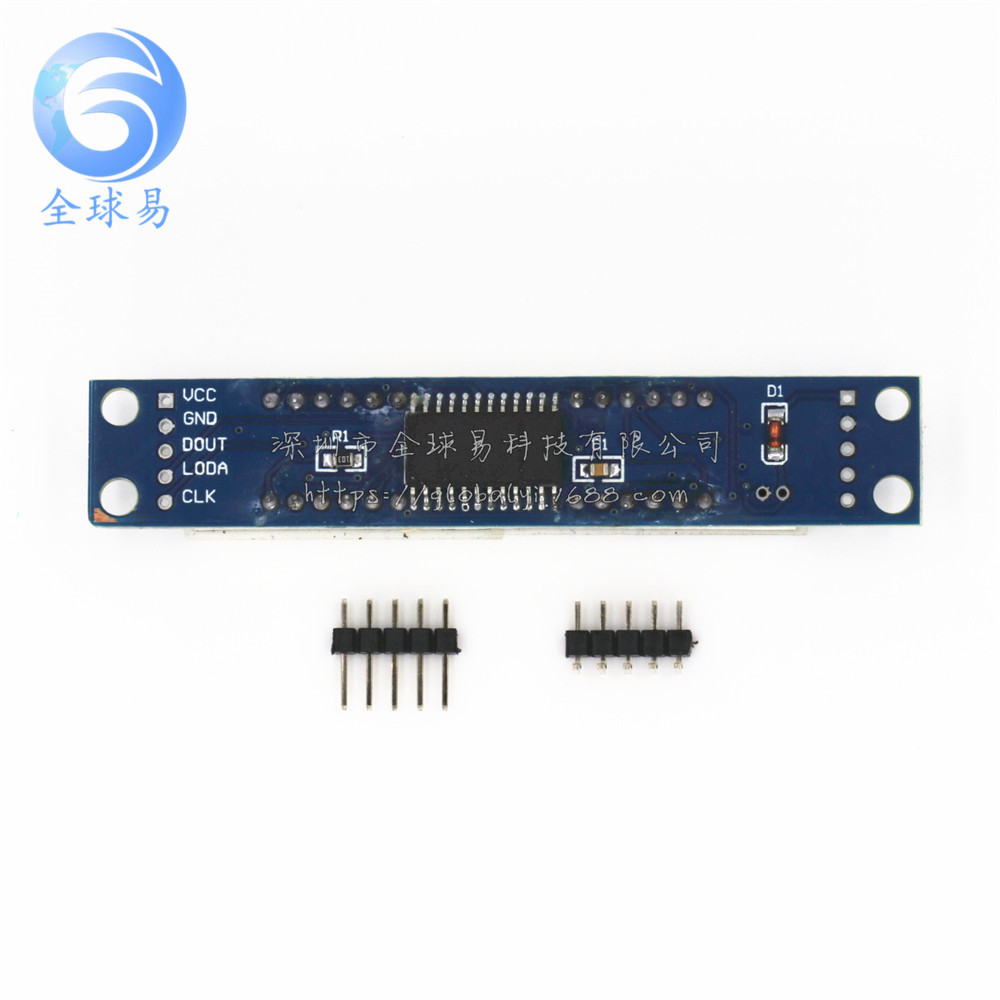

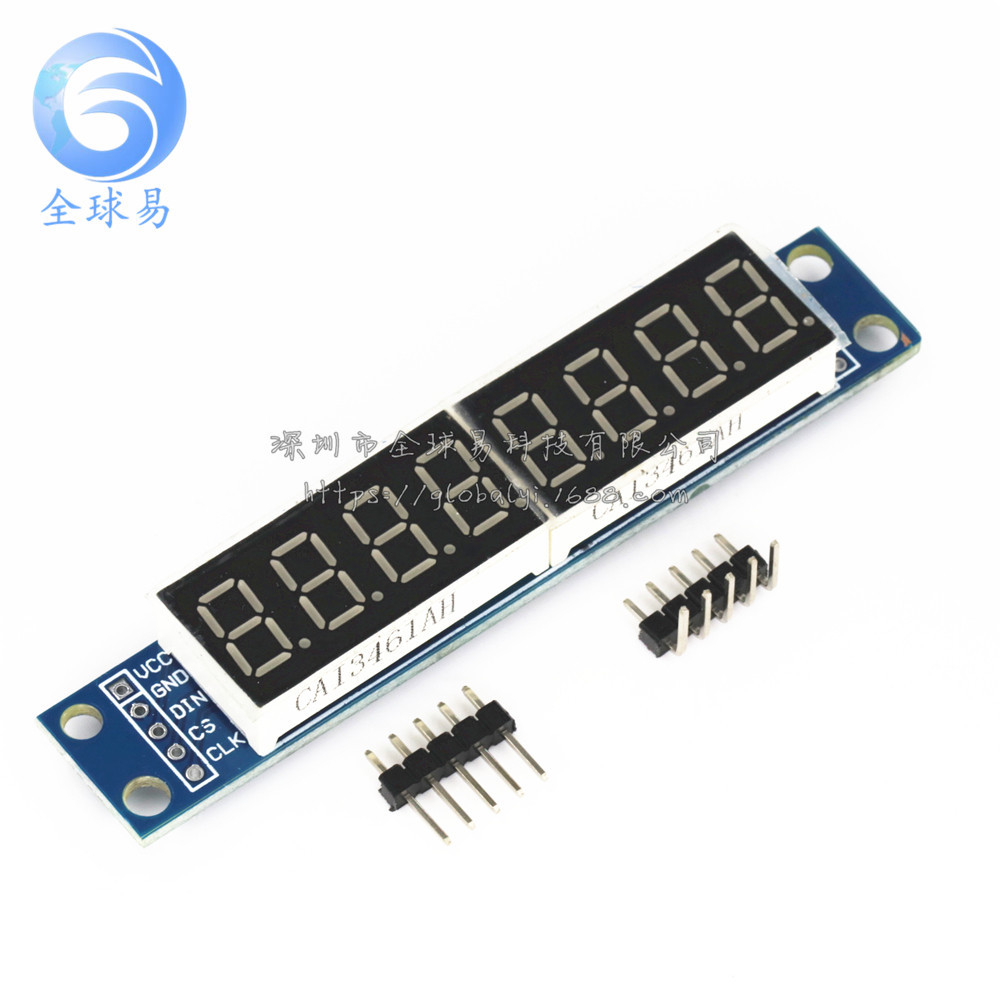

图片展示：
