太阳能移动信号灯

◇产品定义

在十字路口，四面都悬挂着红、黄、绿、三色交通信号灯，它是不出声的“交通警察”。红绿灯是国际统一的交通信号灯。红灯是停止信号，绿灯是通行信号。交叉路口，几个方向来的车都汇集在这儿，有的要直行，有的要拐弯，到底让谁先走，这就是要听从红绿灯指挥。红灯亮，禁止直行或左转弯，在不碍行人和车辆情况下，允许车辆右转弯；绿灯亮，准许车辆直行或转弯；黄灯亮，停在路口停止线或人行横道线以内，已经超过继续通行；黄灯闪烁时，警告车辆注意安全。

人的视网膜含有杆状和三种锥状感光细胞，杆状细胞对黄色的光特别敏感，三种锥状细胞则分别对红光、绿光及蓝光敏感。由于这种视觉结构，人容易分辨红色与绿色。虽然黄色与蓝色也容易分辨，但因为眼球对蓝光敏感的感光细胞较少，所以分辨颜色，还是以红、绿色为佳。

◇产品信号光源

LED（发光二极管）是开发生产的一种新型光源，具有耗电小（电流只有10~20mA）、亮度高（光强可达上万个mcd）、体积小（直径小可达3mm）、重量轻（一颗发光二极管仅重零点几克）、寿命长（平均寿命10万小时）等优点。现已逐步代替白炽灯、低压卤钨灯制作道路交通信号灯。

◇配置组成

1、LED移动红绿灯头。
2、免维护蓄电池（满足整套信号灯连续阴雨天工作3到4天）
3、红绿灯控制器1台
4、信号灯灯杆及移动式底座一套
5、太阳能电池板

6、底座箱尺寸：60.5x51x25（长x宽x高）组装后高度为：2.5米

◇产品特点

1、每组灯之间无须电缆连线，即不需要破路或架空线，安装非常简便，省时、省工又节约费用，维护简便。
2、由蓄电池供电，无需供市电，节约能源，有良好的社会效益。
3、连续阴雨天也可工作3到4天。
4、控制器具有可靠性极高；操作界面简单、功能齐全；红、绿时间0-99s设置等功能。

◇灯头特点

1.  低功耗
由于采用LED作为光源，较之传统光源（如白炽灯、卤钨灯）具有功耗低，节省能源的优点。节省能源85%。
2.  长寿命
LED寿命高达10万小时，是白炽灯的25倍，使信号灯的维护成本大大降低。
3.  信号颜色稳定
LED光源本身能发出信号需要的单色光，透镜无需添加颜色，因此不会产生透镜颜色褪色而引起的缺陷。本公司采用LED灯波长及光色根据交通标准。
4.  避免假显示
传统光源（如白炽灯、卤素灯）为了得到一个较好的配光，需要配置反光杯，而LED交通信号灯采用直射光，没有如上情况，因此亮度及射程都显著的提高。

◇技术参数

1．工作电压：DC12V±10%
2．功率：小于15W
3．亮度和色度符合国标GB14887－2003的有关规定                     4．工作温度：在＋80℃高温或在－40℃低温下，信号灯仍能正常工作
5．湿热性能：在相对湿度≤95%的条件下，信号灯仍能正常工作
6．电气安全性能：
 01绝缘电阻：带电部件和壳体之间的绝缘电阻大于20MΩ
 02介电强度：在带电部件和壳体之间加载1440V试验电压，不会发生闪络和击穿现象。

◇适用范围

•道路交叉口

•学校
•急转弯
•施工路段
•高速行驶路段
•公园及娱乐场所
•主干道的汇集点
•交通繁忙的十字路口

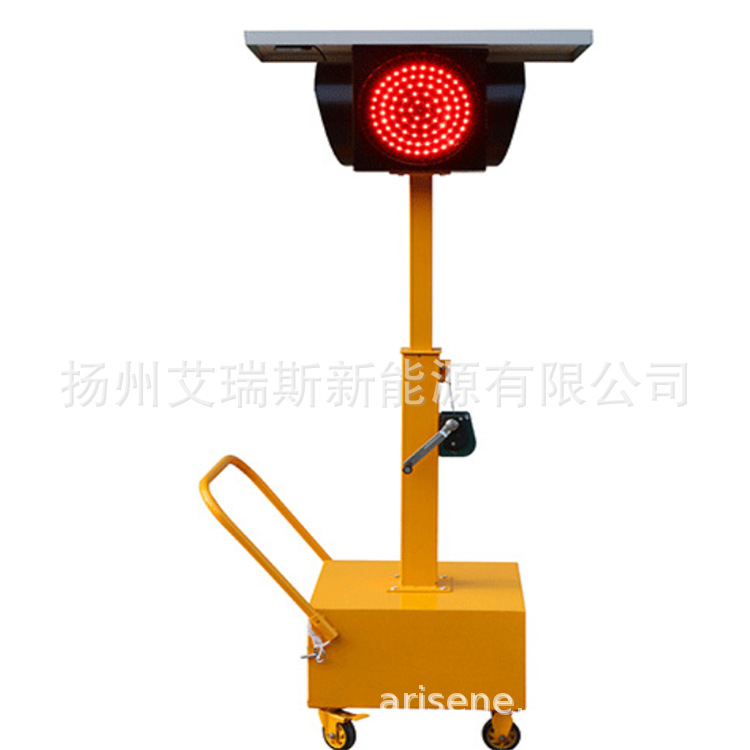

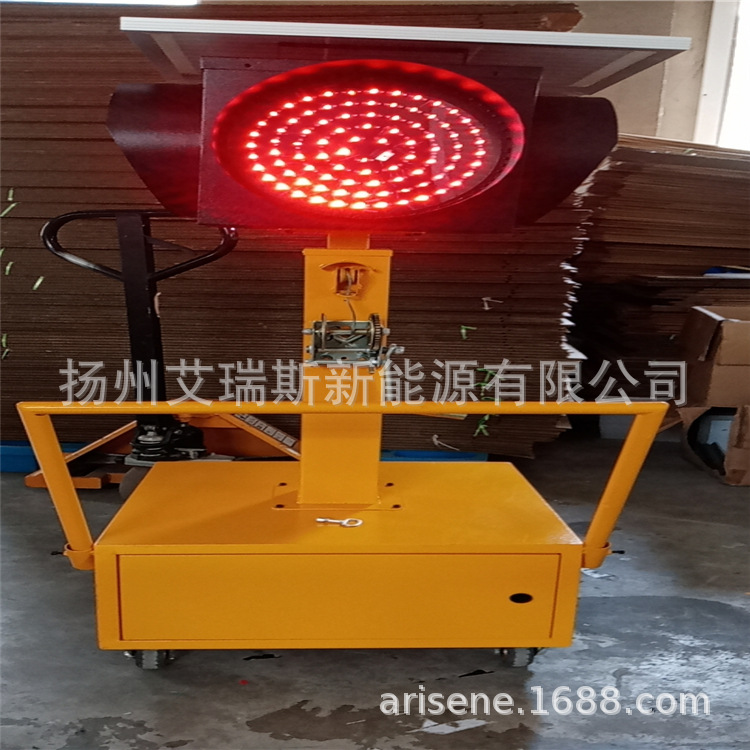

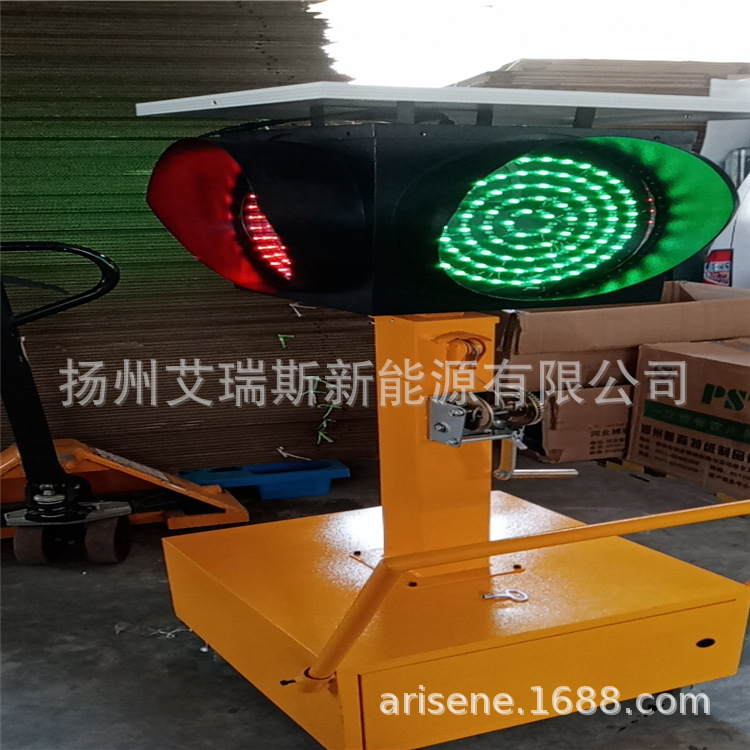

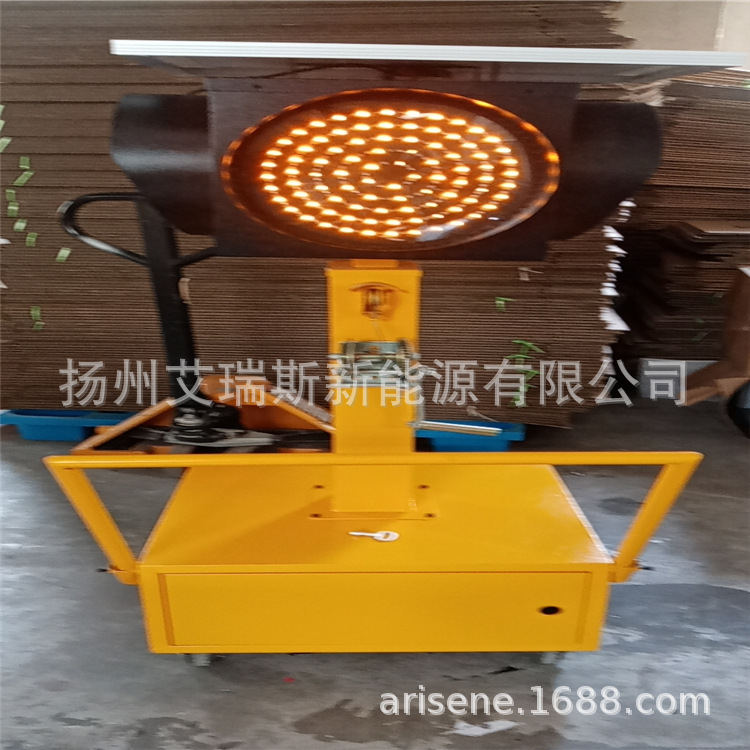

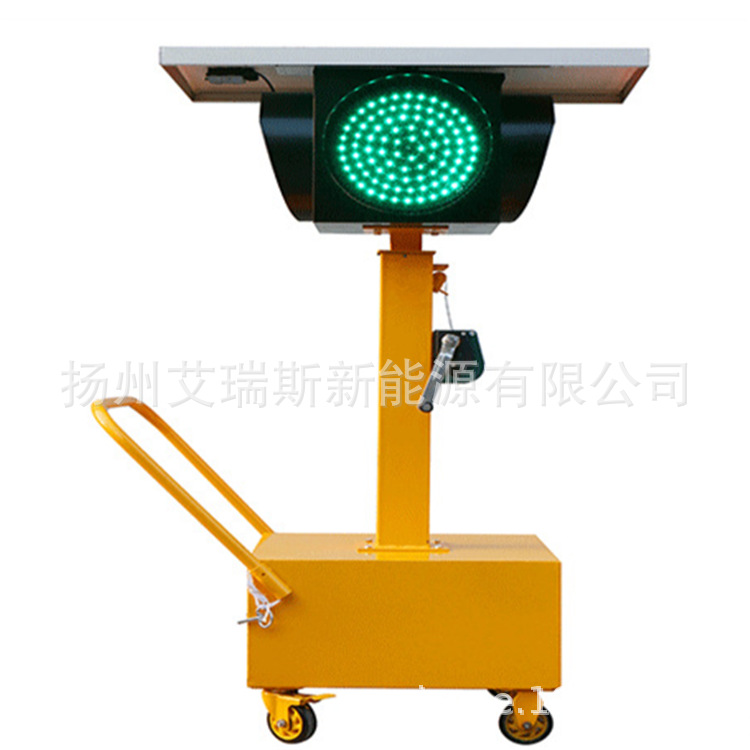

◇组装成功后的效果图

◇安装方法

1．将太阳能板固定到灯头上方，拧紧螺丝，调节方向，使其充电效果达到佳状态。
2．用螺丝将灯头连同移动秆用4个螺丝固定到底座上。
3．将灯的连接线插到底座下面的蓄电池上方的正负极插槽上，插头方向为一正一反，切勿插反，正负极线切勿碰在一块。（注：黑线为负极，红色为正极。）
4．将灯头上的正负极线连接太阳能板背后的线连接正负极插槽上，插头方向为一正一反，切勿插反。正负极线切勿碰在一块。（注：黑线为负极，红色为正极。）

◇常见故障问题排除

（1）、产品一直处于不良的状态？

问题解答：1、检查设备上是否电源松卸，如果没有，检查蓄电池是否没电，如果没有，通过12V充电器进行充电，即可使用。                                          2、蓄电池使用2年，请更换新的

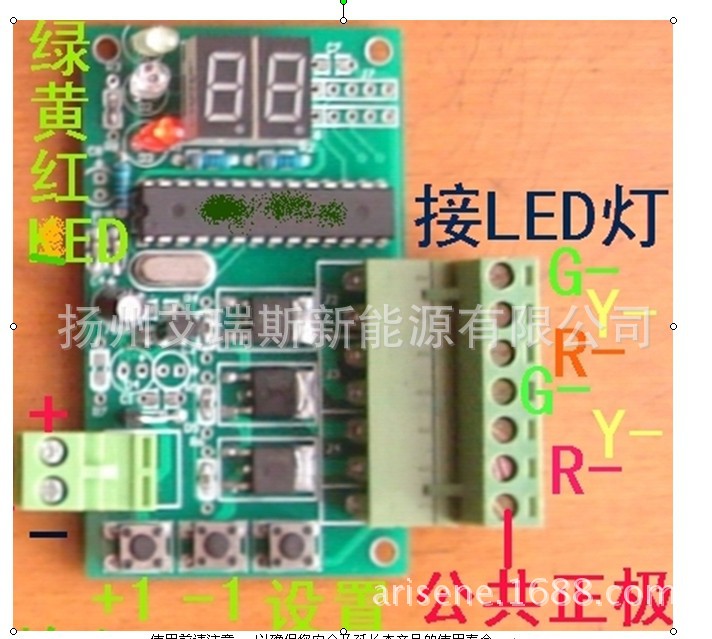

◇控制器示意图

  ◇注意事项

★不正确使用会导致触电或火灾事故，为防止危险发生，使用前请注意，以确保您安全及延长本产品的使用寿命。

★在没有大人看护的情况下，禁止儿童自行操作产品。

★若机器出现故障，要请专业维修人员进行检修；

◇时间设置

本控制器为可编程红绿黄三色信号灯控制器，初始亮灯时间红绿各30秒，黄3秒，控制板供电使用直流开关电源，电压根据灯盘的电压选择，标准产品可以控制7-24V的LED灯，特殊电压的可以定制，驱动电流不小于5A.(纯阻性负载)。灯板是多少电压就配多少伏的开关电源接到控制板左边的电源端，控制板右边7个端子接LED灯板，所有正极均接在下面的端子，负极按颜色接线。

初始通电按红绿黄红绿黄循环显示，2位数码管倒计时显示剩余时间，到0转换。3个按键分别为设置键和加1、减1键，每个灯的转换时间可分别在0-99秒内设定，当设置为0时，该灯不亮，比如只需红绿2种灯时可以把黄设置为0

设置方法：按住设置键上电，进入设置，（左1键是+1，左2减1，右1是设置键，此时自动把时间设置为初始时间，红绿各30秒，黄3秒），此时绿色指示灯闪代表先设置绿灯时间，按住加、减键数码管显示秒数值，设置完毕点按设置键分别可转换为黄灯和红灯设置，对应指示灯闪烁。设置完毕长按设置键，此时指示灯停止闪烁，松开按键进入正常循环显示状态，并自动保存本次设置时间，断电保持。

可以外加RF无线发射接收板，用于与信号灯无线连接。板右上角J7为下组灯信号输出5V高电平信号，左一至左五分别为+5V电源、红输出、黄输出、绿输出，5V地; J6为上组灯信号输出5V高电平信号。

控制器输出有多种可选，价格相同，A型：长亮，到时间灭，B型：红绿灯在后3秒时闪亮，起警示作用；C型：B型功能+按键强制选择南北或东西绿灯亮，由加、减键控制，按设置键2秒恢复自动循环。D型可选装无线遥控器，成本增加30元，使用ABC 3个键，对应板载3个按键的功能。A设置，B加1，C减1。 无特殊说明，默认发C型。
