（详情提供中英文描述）

中文描述：

★ 本模块是可调的降压模块，可以通过调节模块上面的那颗蓝色的可调电阻来改变输出电压。输入输出压差为1V，最小可以输出0.8V电压。

★ 模块上面标明的IN-(输入负)，IN+(输入正)，OUT-(输出负)，OUT+(输出正)务必接正确，否则的话可能导致模块损坏。

★ 电池充电 使用方法：
1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；
4.充电转灯电流默认出货为 0.1倍充电电流（恒流值）。
5.调节恒压电位器使输出电压达到浮充电压；
6.接上电池，试充。
（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。）

★ LED恒流驱动 使用方法：
1.确定您需要驱动LED的工作电流和最高工作电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；
4.调节恒压电位器使输出电压达到LED最高工作电压；
5.接上LED，试机。
（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）

★ 通讯协议说明：
1.本模块具有和计算机通讯的功能。可以方便计算机读取模块电流电压数据，

2.由于本模块输出的是TTL电平，要实现和计算机通讯，还要把这个电平转换回计算机能识别的RS232电平

3.通讯协议如下:

波特率:9600 Bps

BB CC ADDR 00 XX XX CRC（电流返回命令）

BB CC ADDR 01 XX XX CRC（电压返回命令）

其中

BB CC 为帧头(2字节)

ADDR  为模块地址(1字节)

00   为读取电流命令(1字节)

01   为读取电压命令(1字节)

XX XX 任意数值(2字节)

CRC   CRC校验(1字节)

英文描述：

Description:

Power supply properties

Module nature: non-isolated step-down module
Rectification: Non-synchronous rectification
Input voltage: 5V-30V
Output voltage: 0.8V-29V
Output current: maximum 5A (more than 3A to strengthen the heat)
Conversion efficiency: 95% (highest)
Switching frequency: 300KHz
Output ripple: 50mV (max) 20M bandwidth
Load regulation: ± 0.5%
Voltage regulation: ± 2.5%
Operating temperature: -40 ℃ to +85 ℃


Instrument properties
Module Name: Current Voltmeter
Measurement accuracy: 0.1%
Refresh time: about 200ms
Display: double 4 0.28 "digital tube
Current range: 0A-5A
Voltage range: 5V-30V
Operating current: less than 15mA
Display color: red
Storage temperature: -10 ° C to + 65 ° C
Input impedance: 50 milliohms

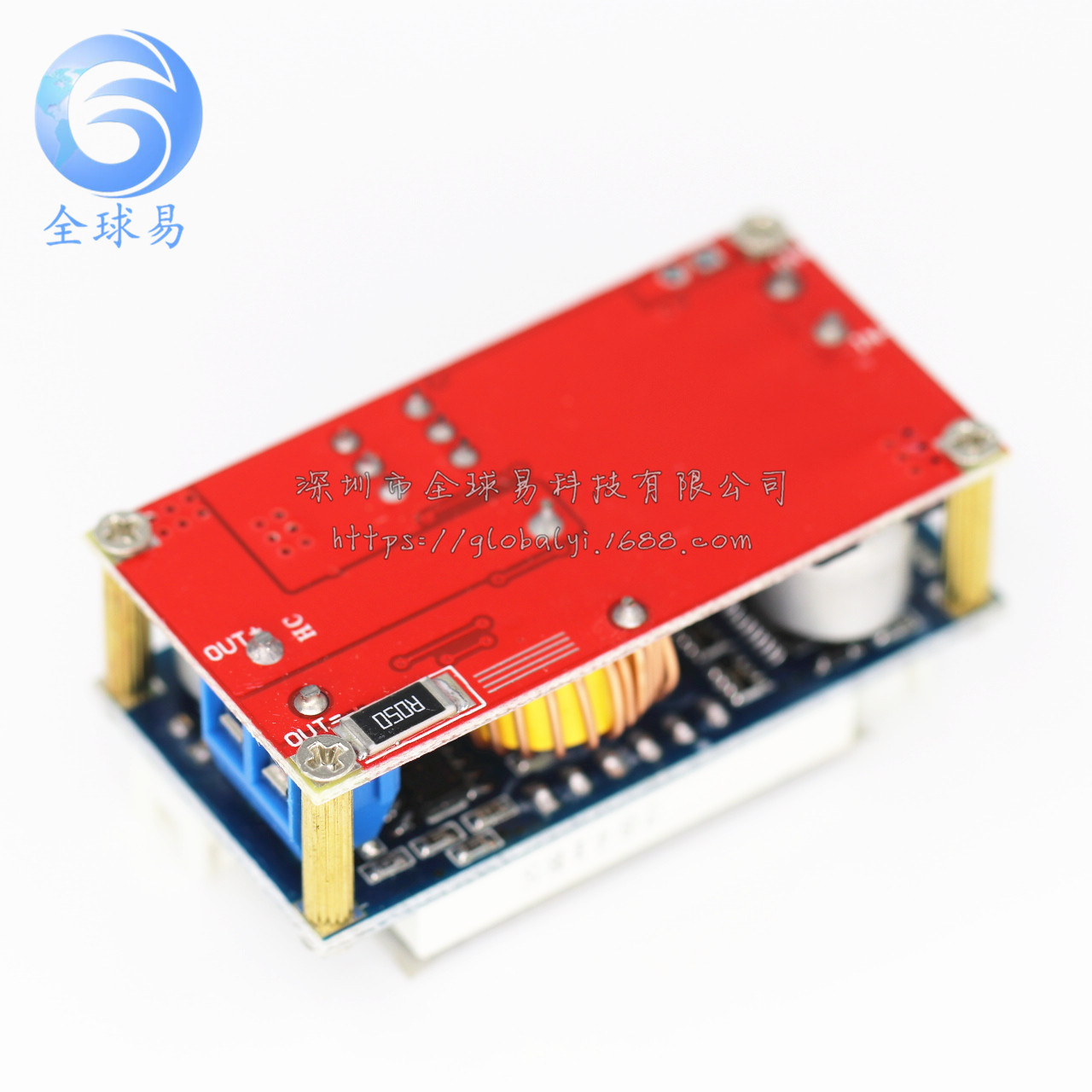

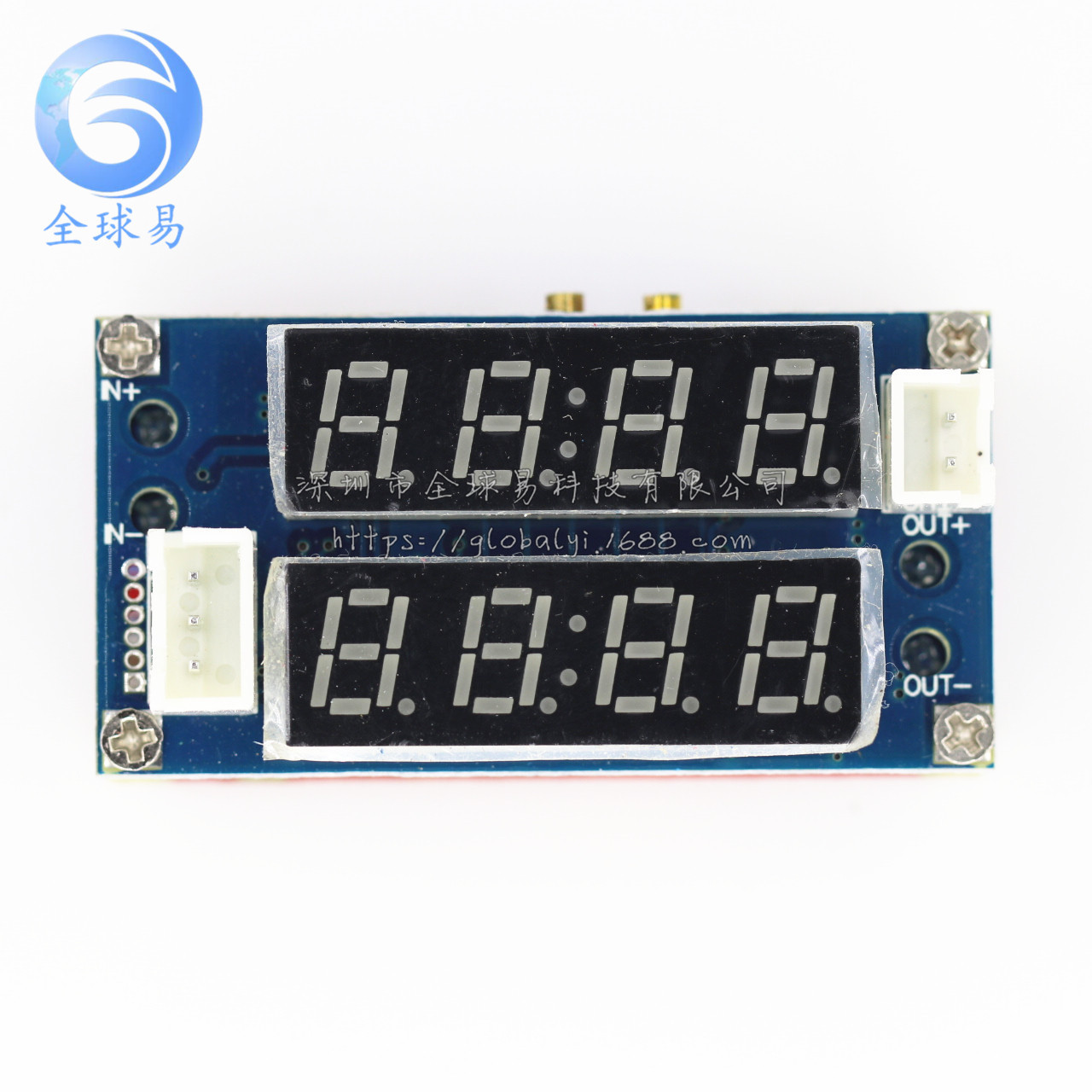

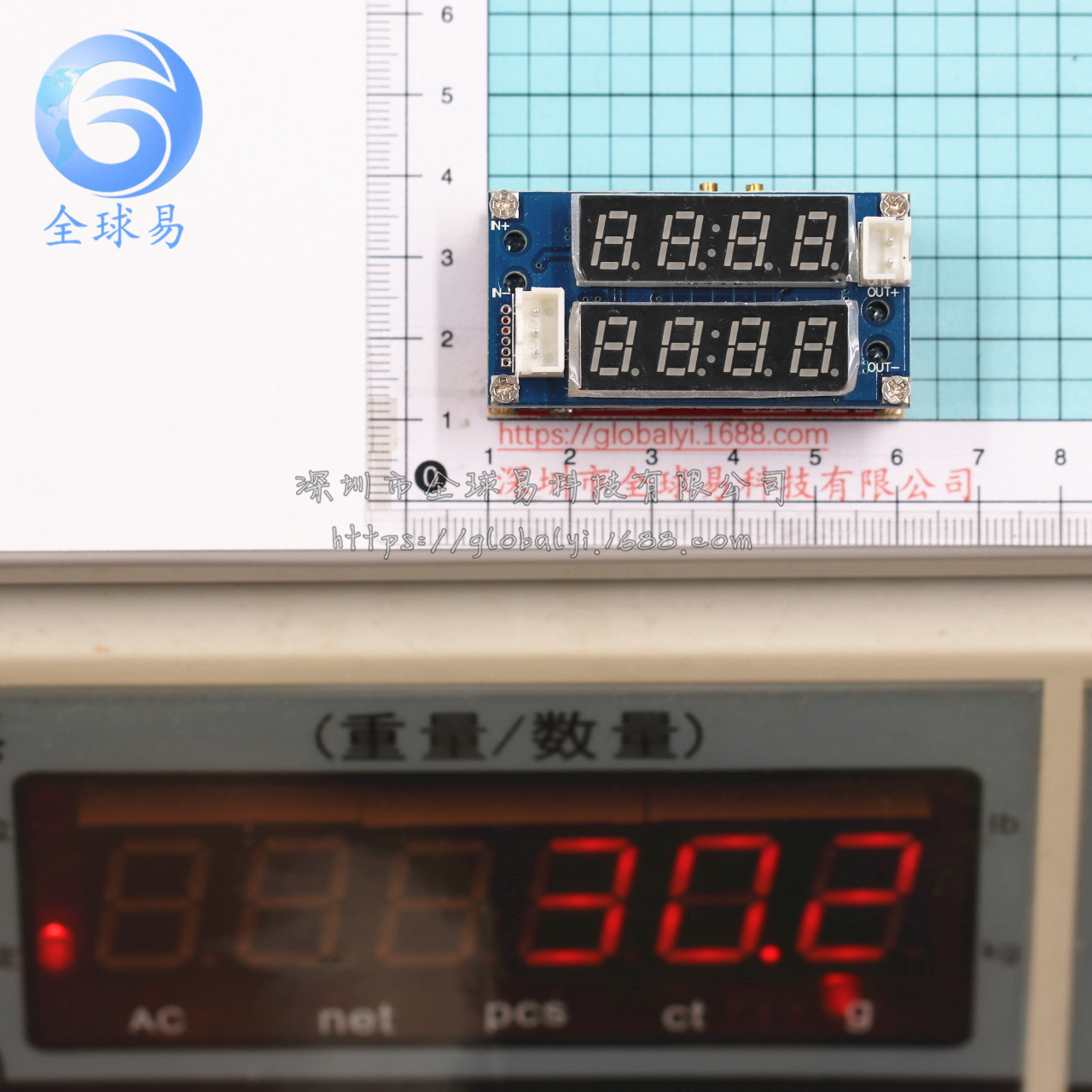

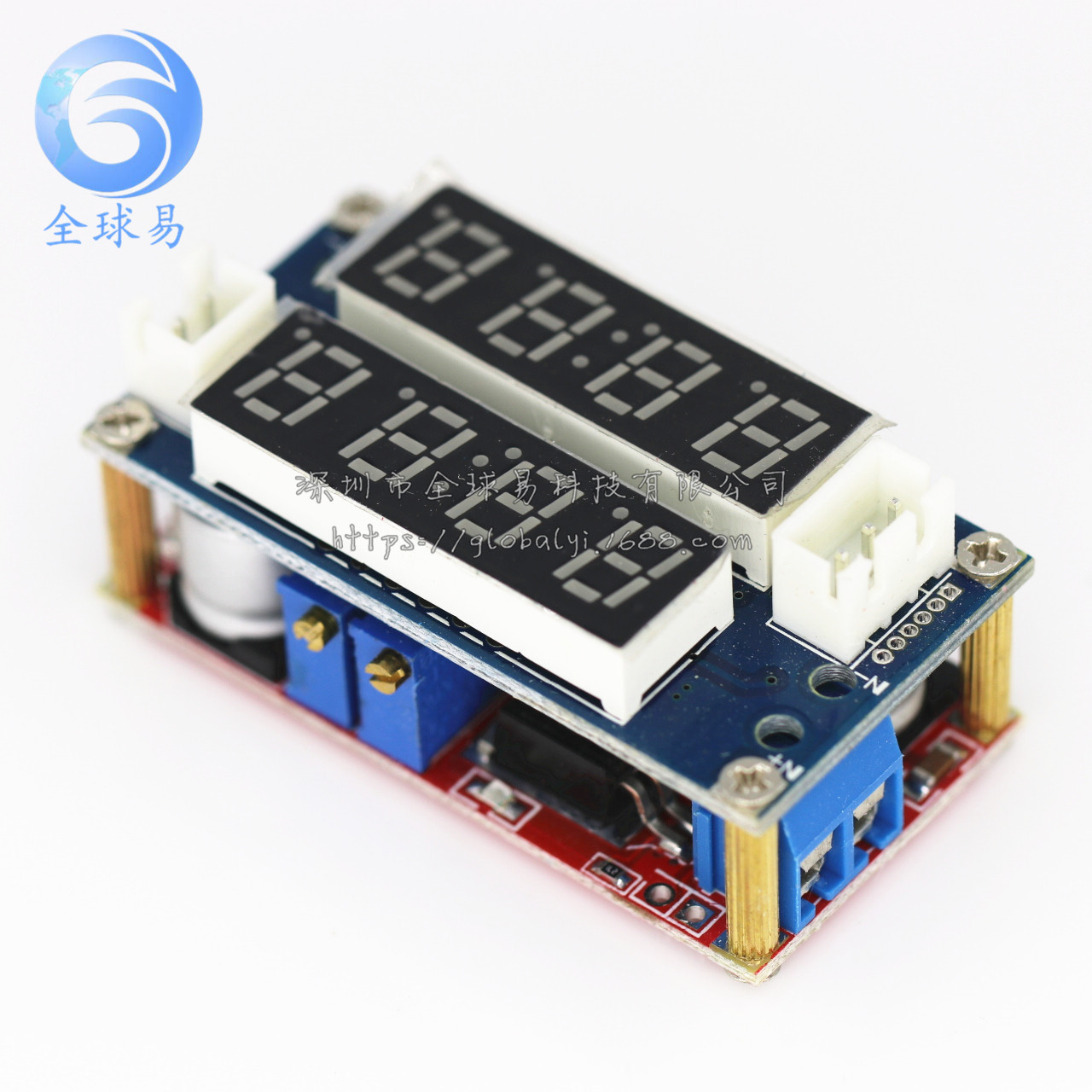

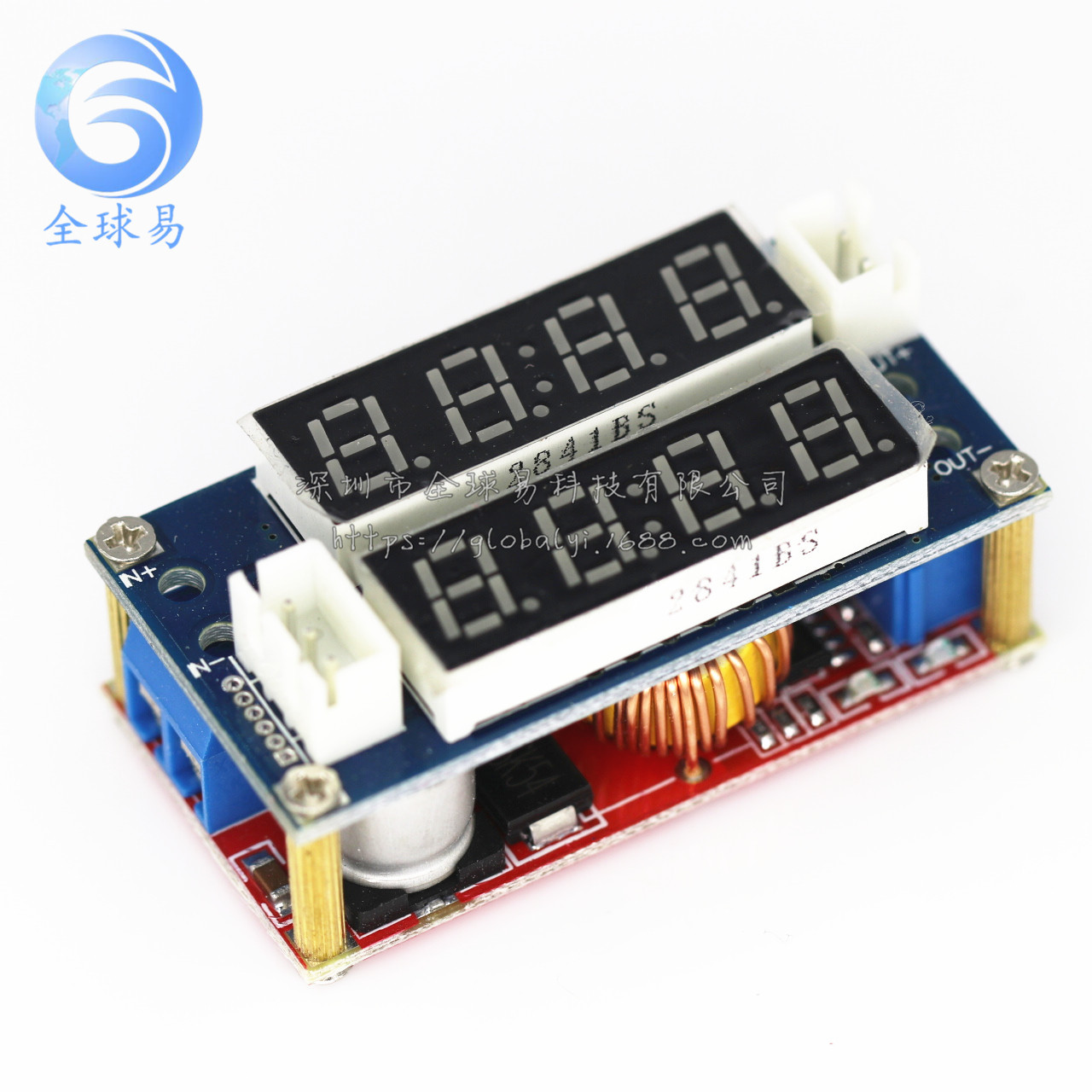

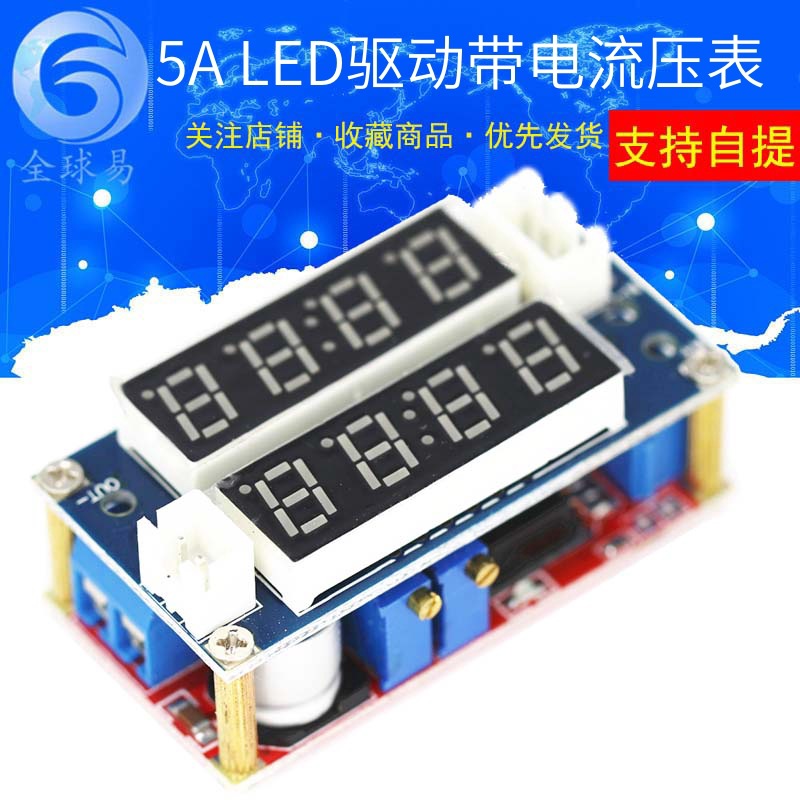

图片展示：
