恒流恒压 大电流 5A 锂离子电池充电 LED驱动 电源模块

（详情提供中英文描述）

中文描述：

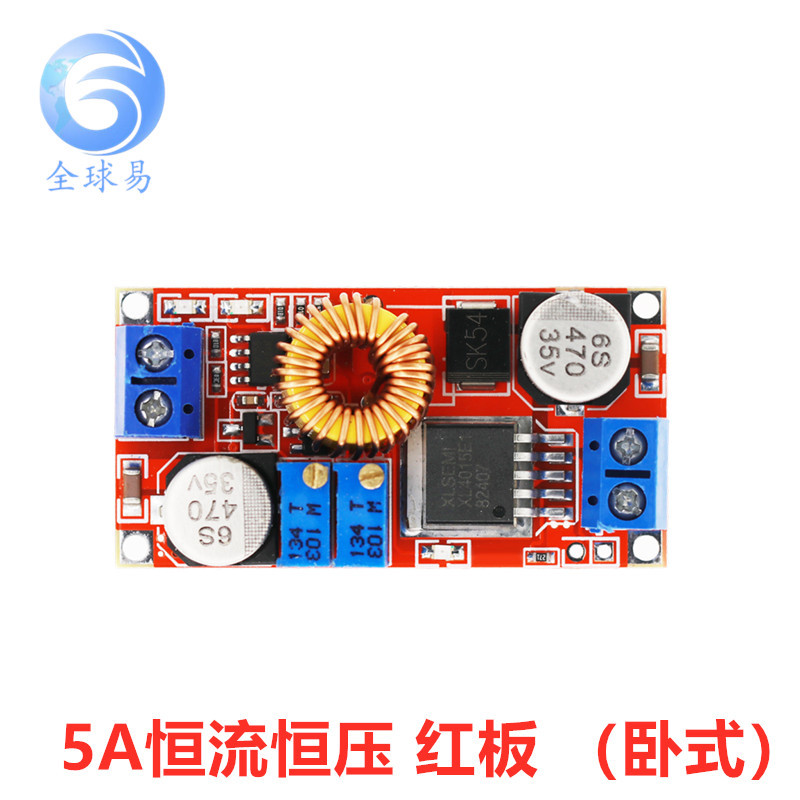

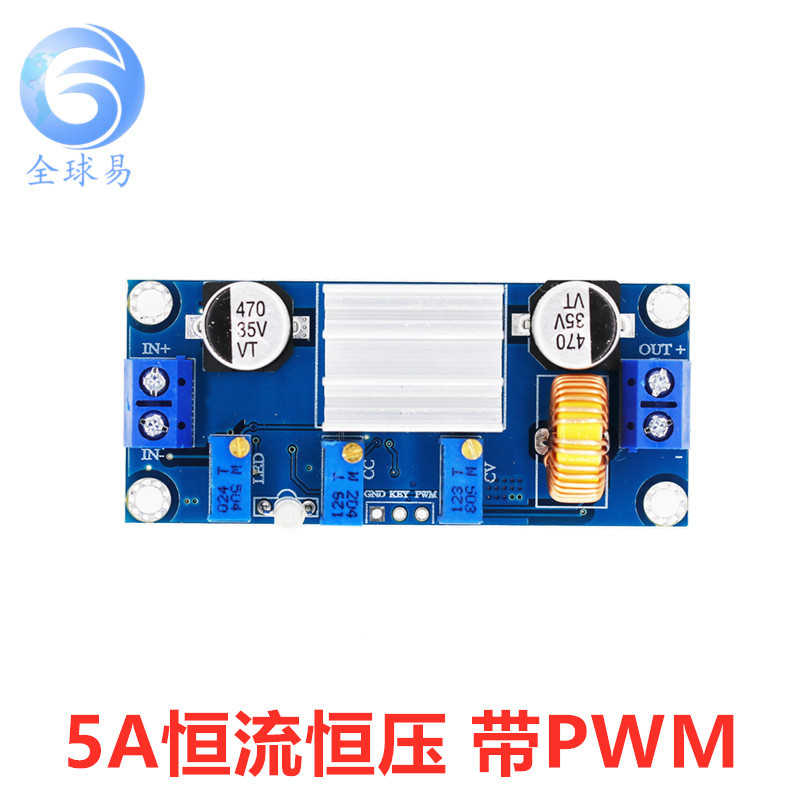

实物图：

★ 本模块是可调的降压模块，可以通过调节模块上面的那颗蓝色的可调电阻来改变输出电压。输入输出压差为1V，最小可以输出0.8V电压。

★ 模块上面标明的IN-(输入负)，IN+(输入正)，OUT-(输出负)，OUT+(输出正)务必接正确，否则的话可能导致模块损坏。

★ 电池充电 使用方法：
1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；
4.充电转灯电流默认出货为 0.1倍充电电流（恒流值）。
5.调节恒压电位器使输出电压达到浮充电压；
6.接上电池，试充。
（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。）

★ LED恒流驱动 使用方法：
1.确定您需要驱动LED的工作电流和最高工作电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；
4.调节恒压电位器使输出电压达到LED最高工作电压；
5.接上LED，试机。
（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）

英文描述：

input voltage:5V-32V output voltage:0.8V-30V Output current:Adjustable. Large 5A conversion efficiency:95% (high) input voltage:5V-32V
output voltage:0.8V-30V
Output current:Adjustable. Large 5A
conversion efficiency:95% (high)
switching frequency:300KHz
Output ripple:50mV (large) 20M bandwidth
Load regulation:+ 0.5%
Voltage regulation:+ 2.5%
working temperature:-40 DEG C to +85 C.
size:51*26.3*14 (L * w * h) (mm)
Package Include:
1 x 5A power supply module
Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3cm.

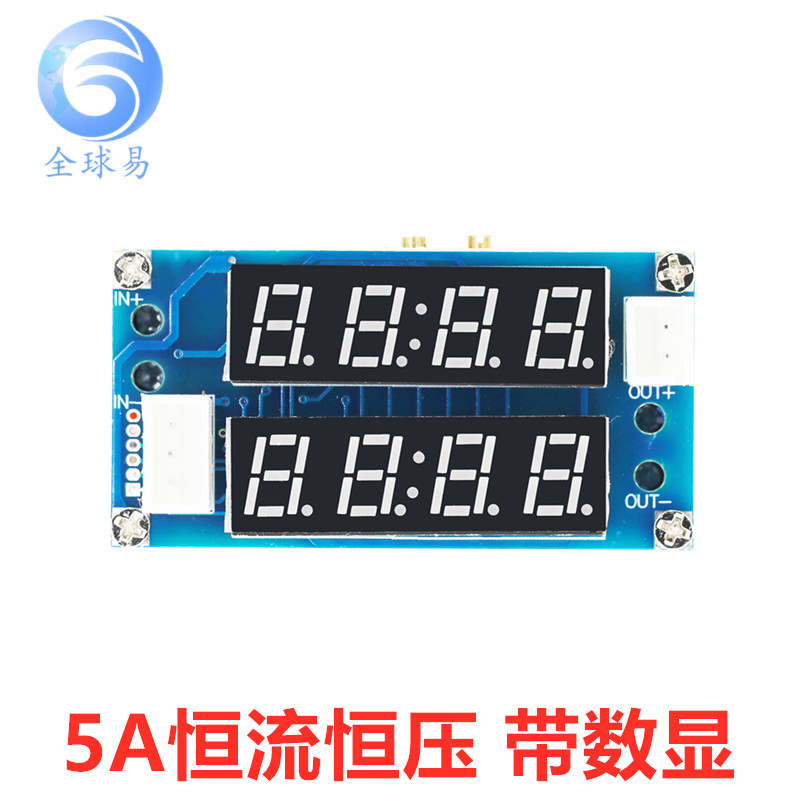

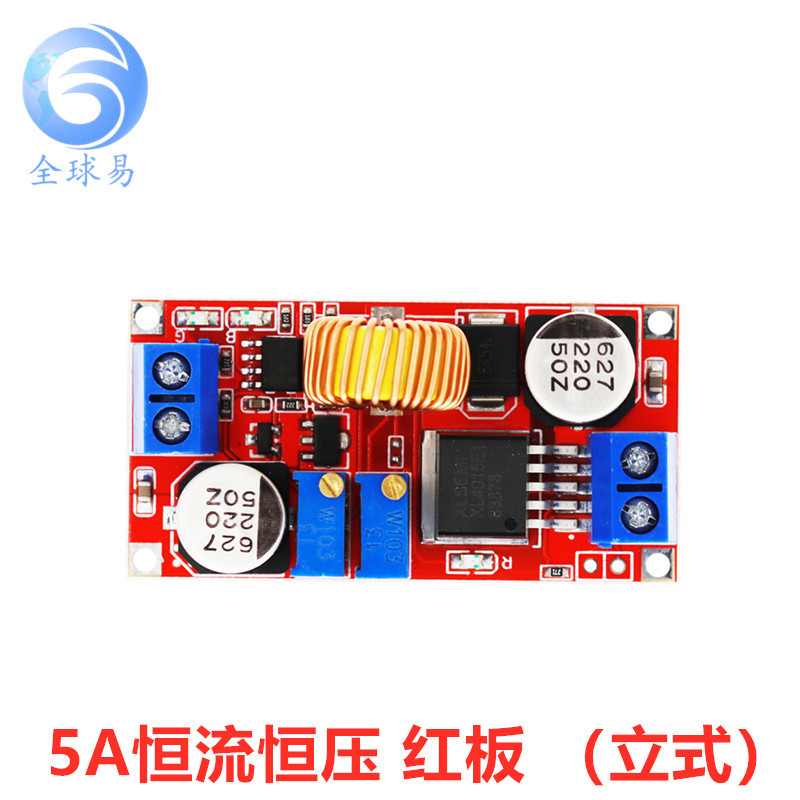

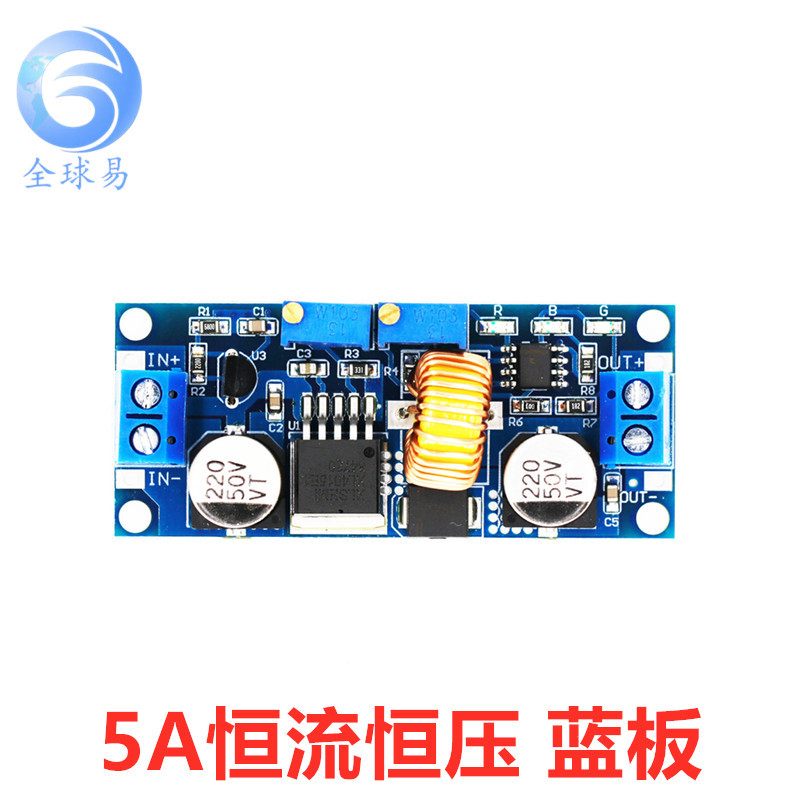

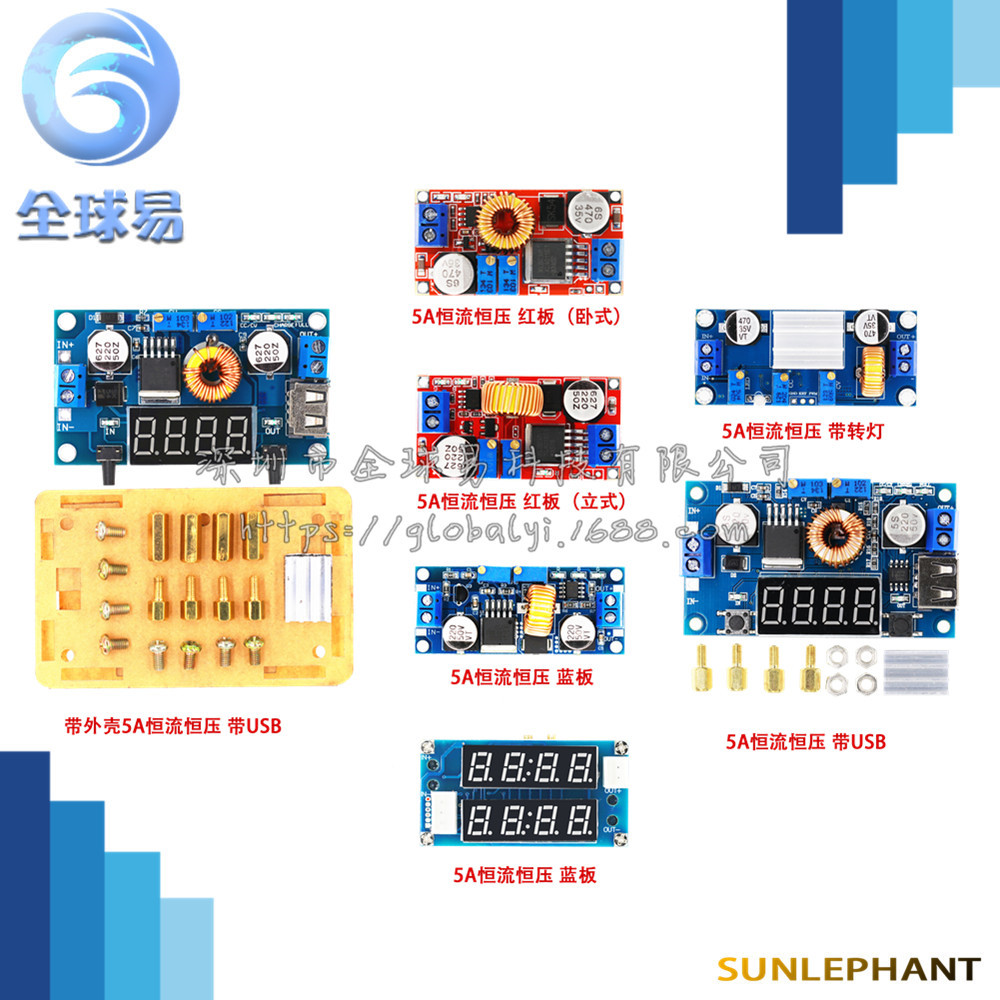

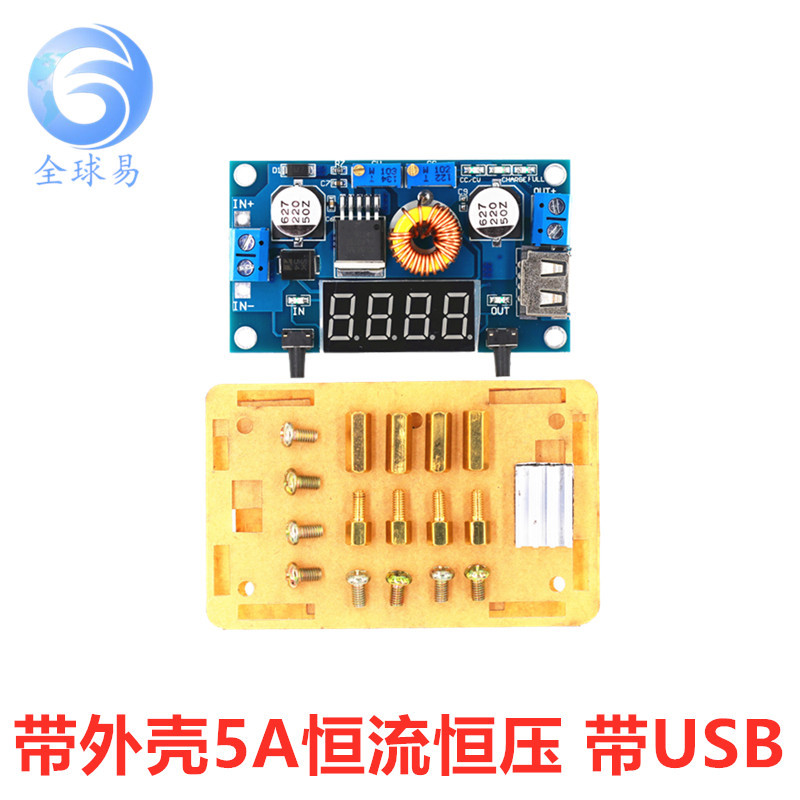

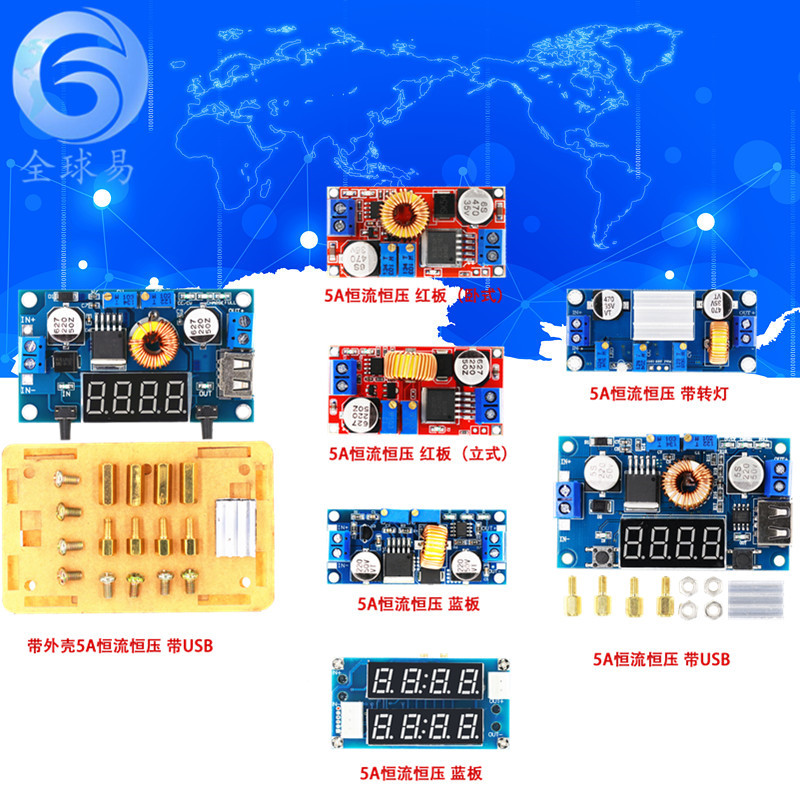

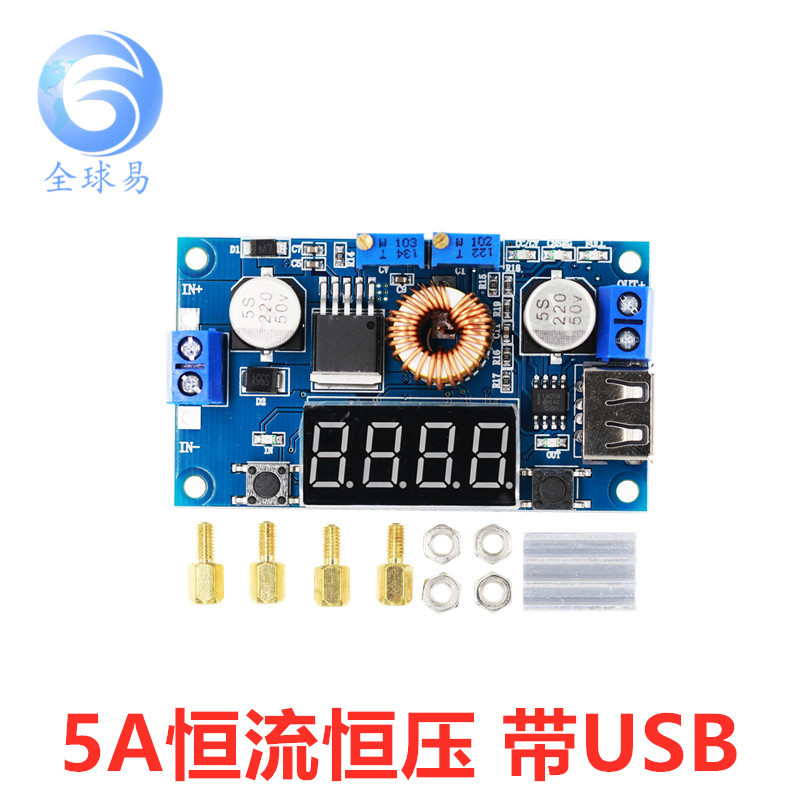

图片展示：
