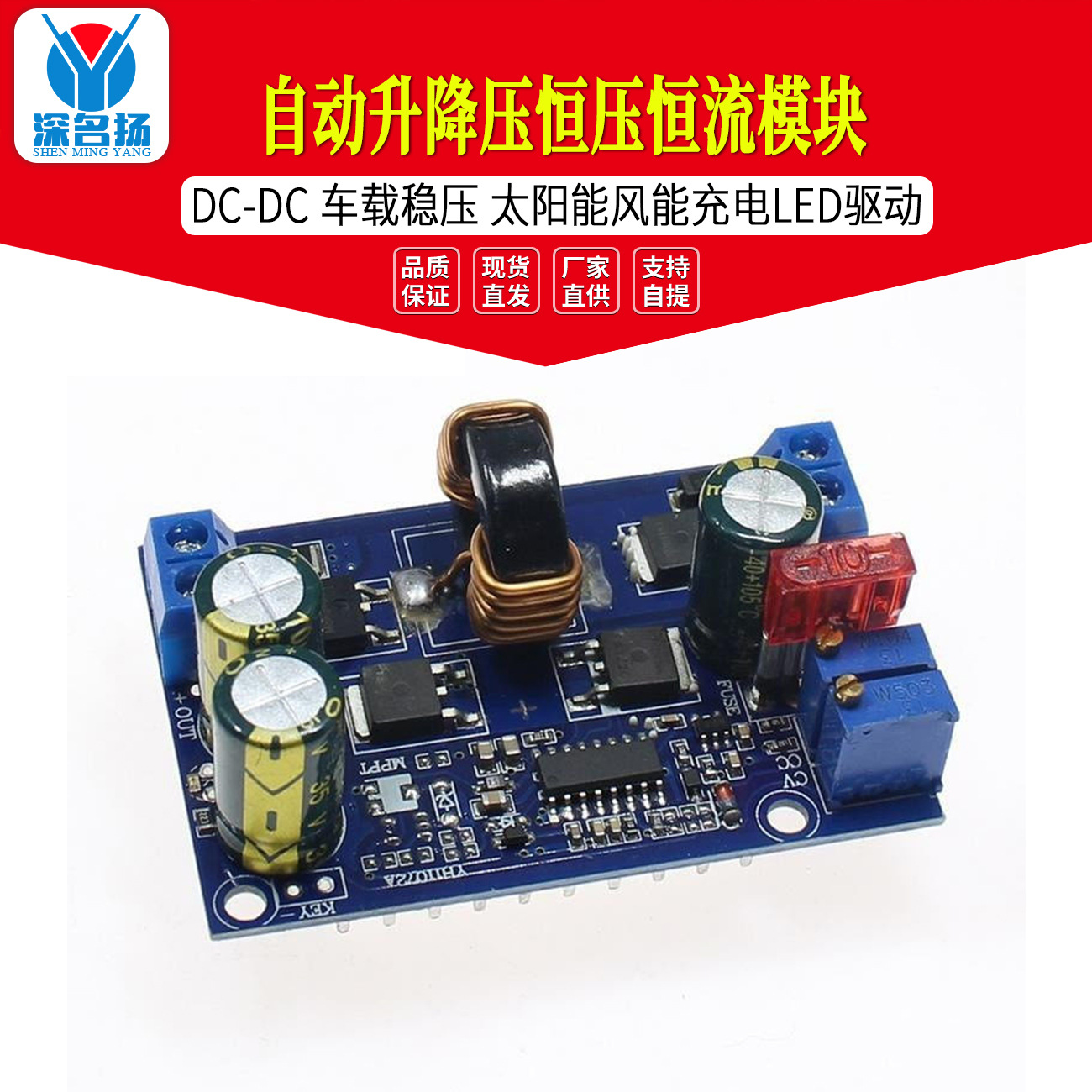

新力做，60W自动升降压恒压恒流模块，5-32V宽输入电压，1.2-20V可调宽输出电压，0.2-5A输出电流可调。可用于车载，太阳能，风能，稳压及充电，LED驱动。

   模块参数：

    模块名称：5A自动升降压恒压恒流

    模块性质：非隔离同步整流自动升降压模块

    输入电压:5-32V

   输入电流：8A（MAX）峰值10A(长时间工作6A内)

  静态工作电流：4mA(工作电压不同时会有误差）

    输出电压：1.25-20V连续可调（默认输出12V，如需其它电压请向掌柜说明。)

                       1.25-20V固定输出 (针对Pi量客户）

                      默认发货为可调输出

    输出电流：5A （MAX）（长时间自然散热3A内)  如需更大输出电流，可以两个模块并联使用，比如输出要6A，可以用两个模块并联，把每个模块的电流调到3.5A即可。

   输出恒流范围：0.2-5A

    工作温度：-40~+85度

    工作频率：150KHz

    转换效率：Z高96%（效率与输入、输出电压、电流、压差有关）

    过流保护：有

    短路保护：有  （输入10A保险丝)  双重短路保护，使用更安.。

    超温保护：有（超温后自动降低输出电压）

    输入反接保护：无，（如需要请在输入串入二极管）

  输出防反灌：有，用于充电时不需要再加防反二极管。

    安装方式：4颗3mm镙丝

    接线方式：焊接输出，(V-IN为输入，V-OUT为输出)

    模块尺寸：长60mm宽40mm高30mm

应用范围：

    本模块可以应用在输入电压浮动比较大、输出要求比较稳定的领域。如：

1、DIY一个稳压电源，输入12V便可，输出可以1.2-20V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载稳压供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。

操作说明：

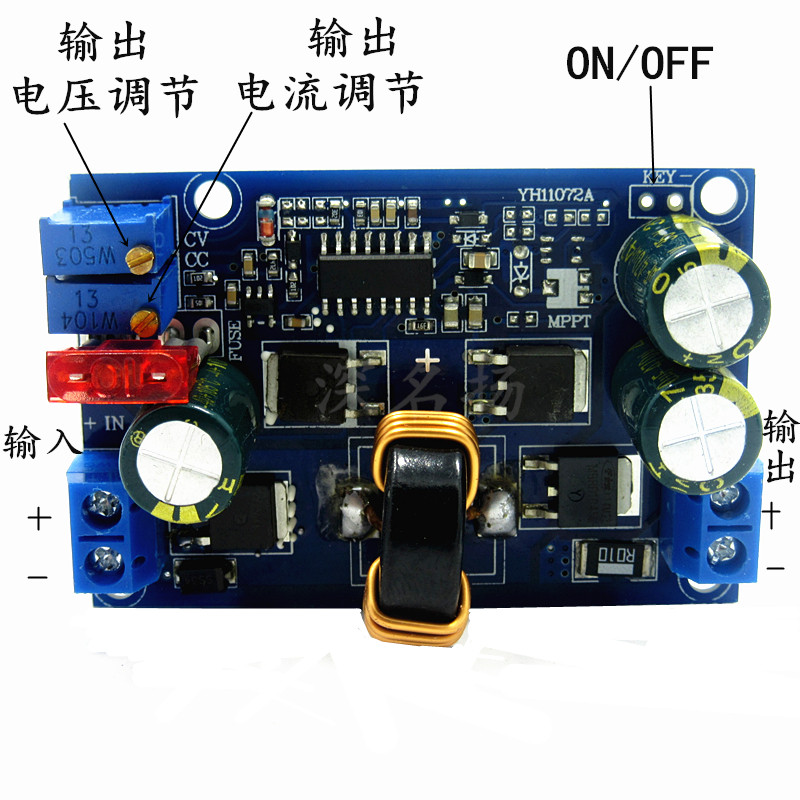

一、输出电流调节方法：

     1、调节CV电位器，跟据您的电池或LED、把输出电压设定到您需要的电压值。如4串LED电压调14.8V，四串锂电池调16.8V等。

  2、逆时针设CC电位器30圈左右，把输出电流设定为Z小，接上LED，调CC民位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调CC至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）请不要用短路的方式调电流，本模块的电路结构不能用短路的方式调。

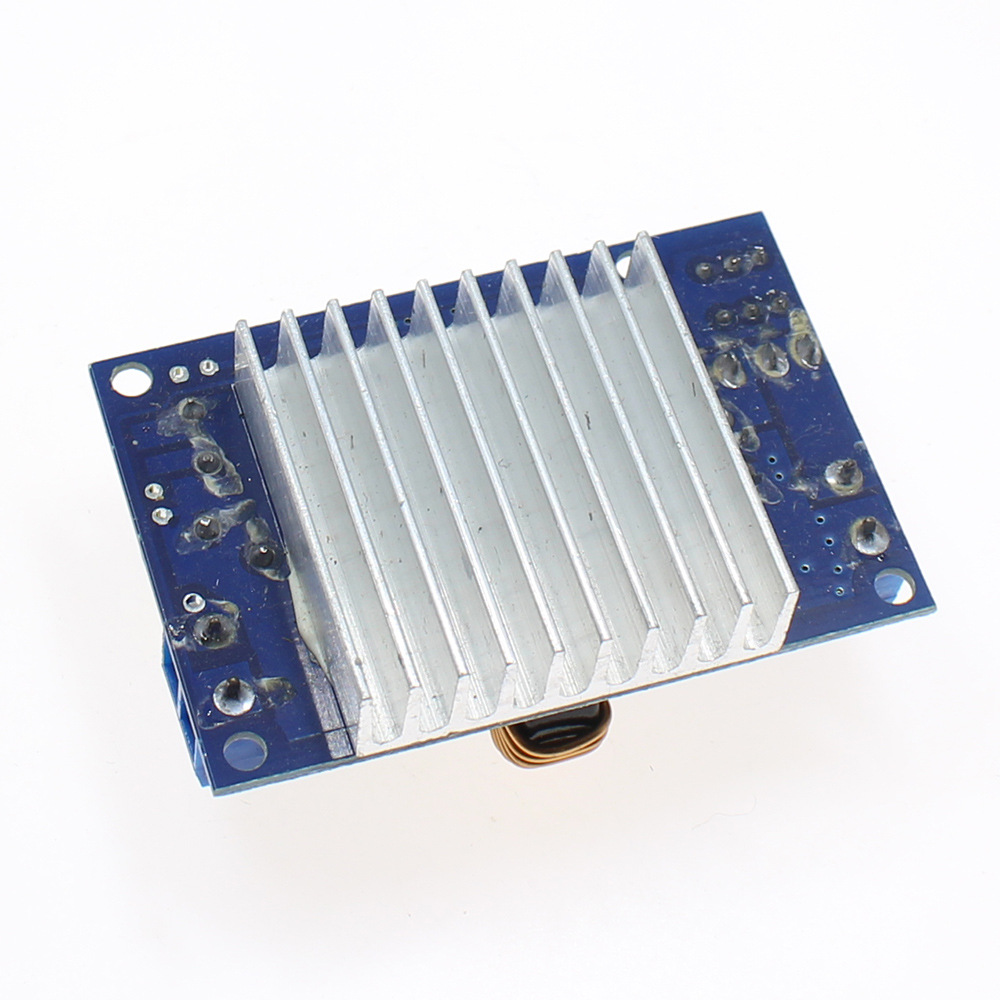

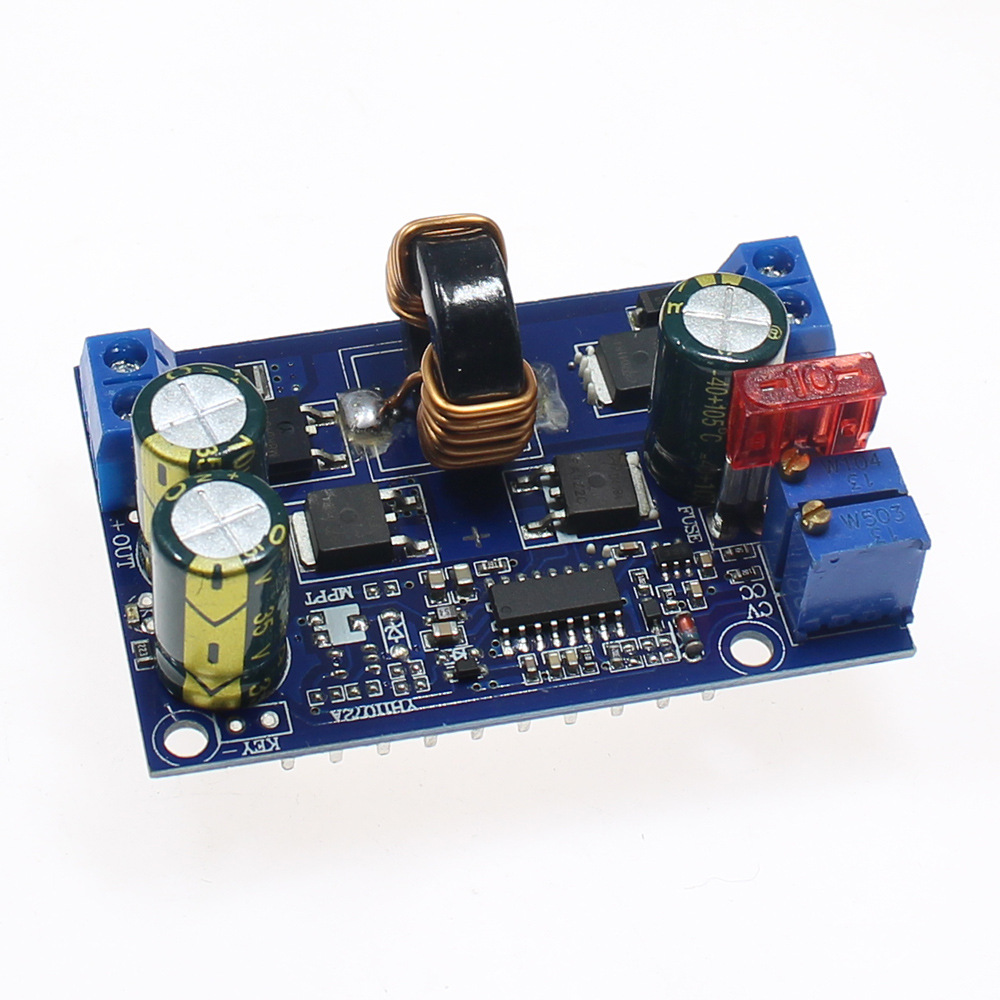

进口同步整流芯片，YUAN装大电流低阻MOS管，进口铁硅铝磁环、加粗.铜漆包线，使整个模块发热更低，输入470uF/35V高频低阻电解电容，输出两颗470uF/5V低阻电解，另输出纹波更低。可更换式保险丝，双重保护更可靠。35*35*10MM加厚铝散热器，直接贴于功率管背面，散热更好。
