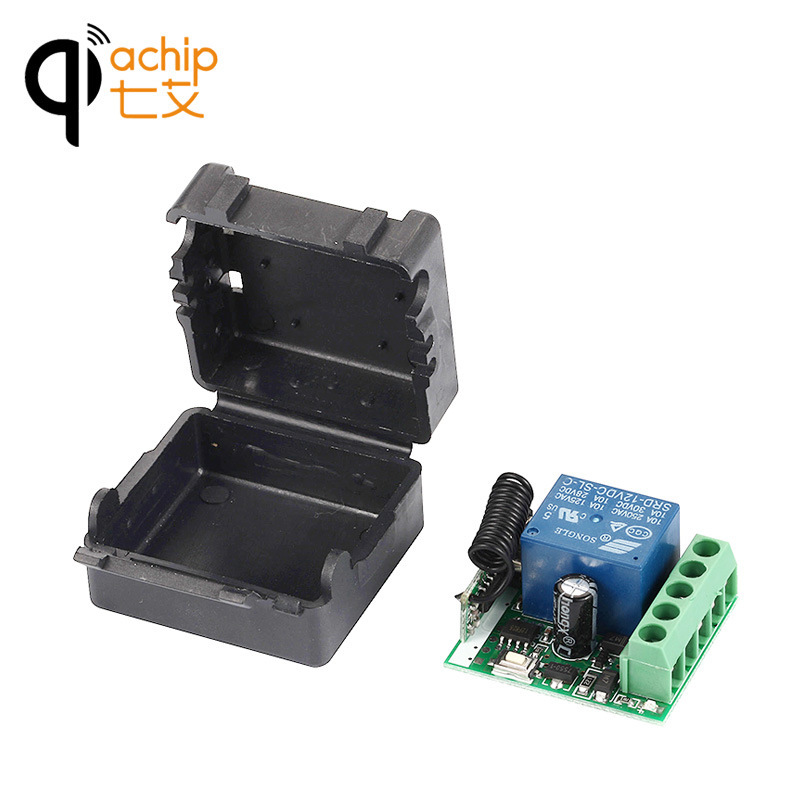

                                   12V单路接收433频率一个【带外壳】

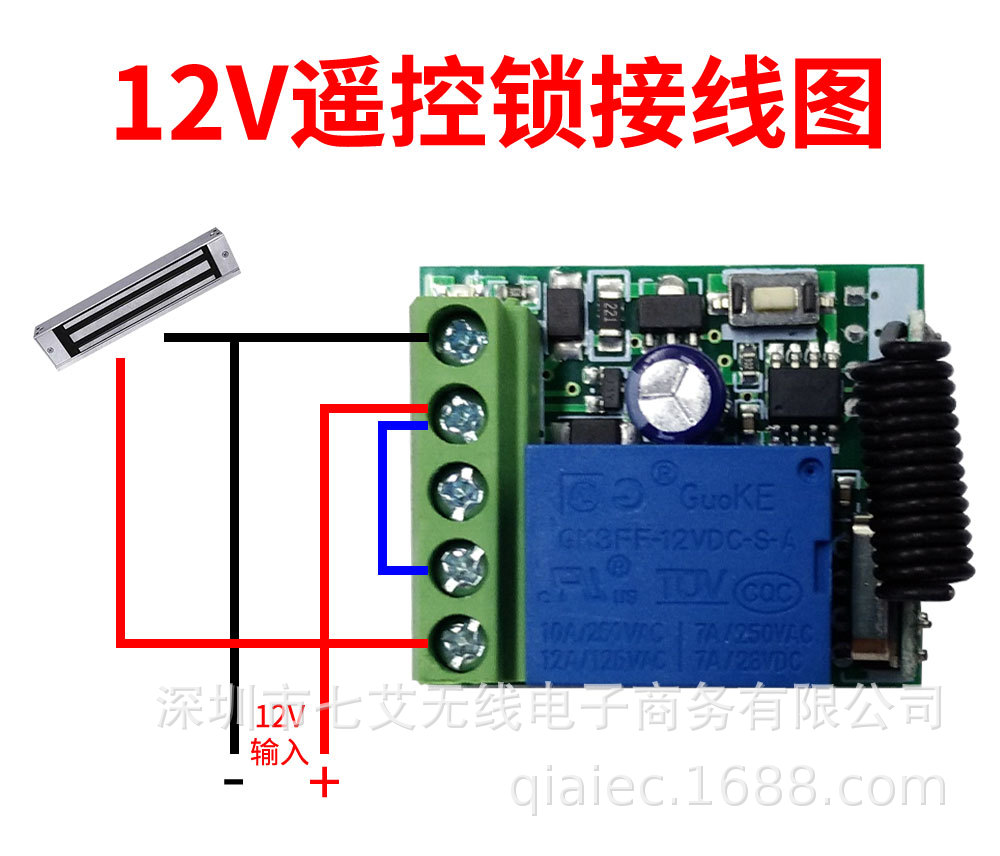

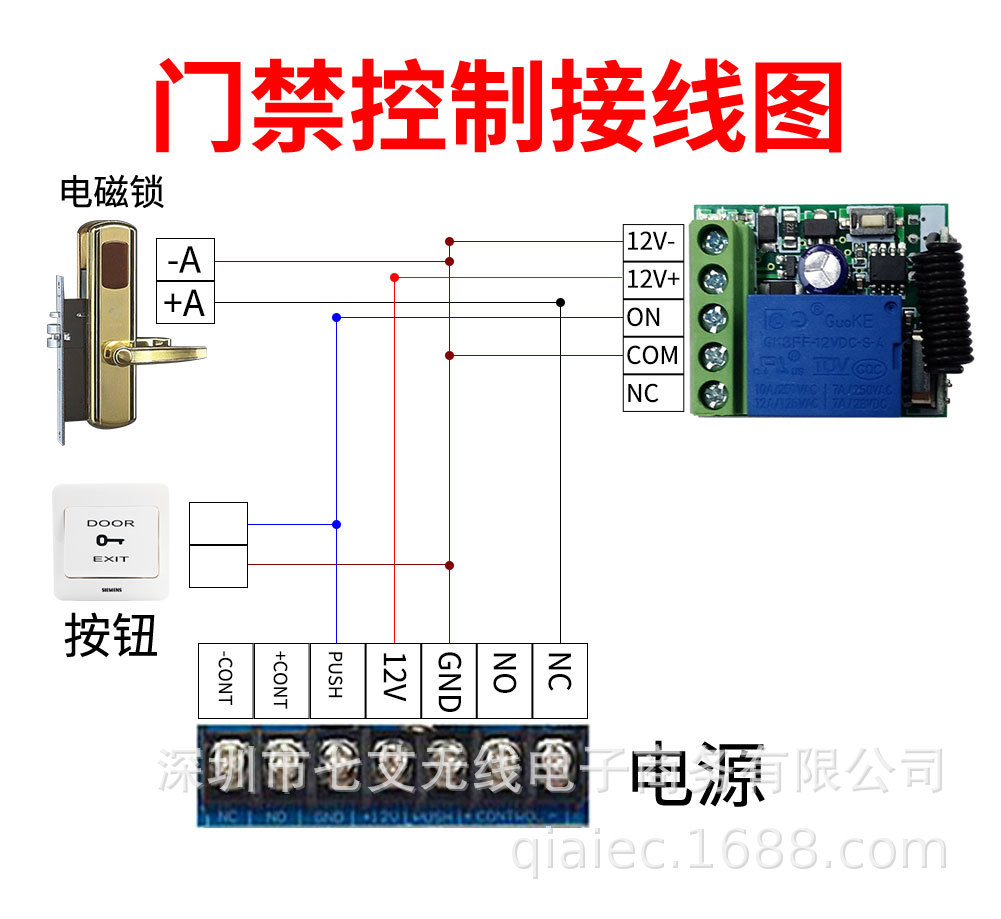

本公司研发设计的12V路多功能遥控开关主要作用是控制器，灯具及设备开关的通、断、转换以及各种特殊控制程序的要求。此产品广泛应用于遥控水泵开关、遥控机床的开关、无线遥控插座、遥控灯具、各类小家电控制，门禁，窗帘等。此产品具有使用简便、安全可靠等优点。

产品参数接收：

单路控制器技术参数：

1、工作电压：12V

2、待机电流：8mA

3、工作频率：433Mhz

4、编码类型：固定码、学习码

5、接收灵敏度-105dbm

6、输出：1路无缘开关量（点动/自锁/互锁可自己设置）

7、负载建议：10A继电器（使用中要留有余量）建议负载＜90w、感性负载＜50w且不适合频繁启停

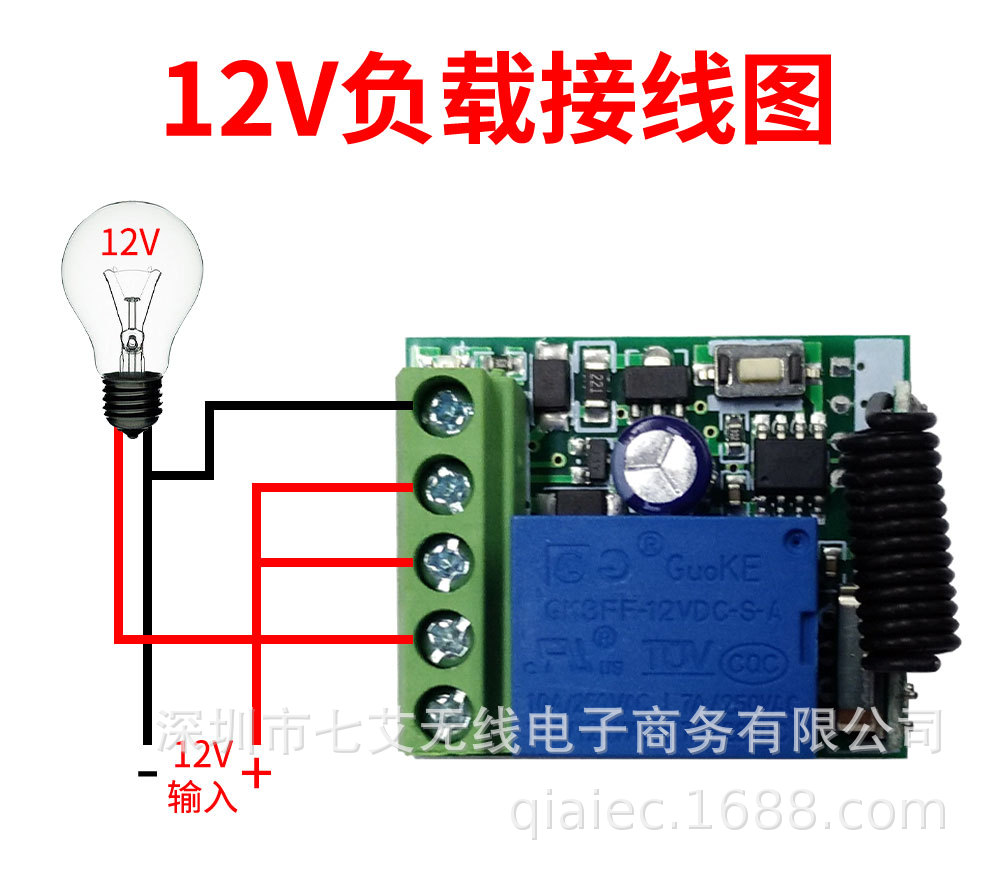

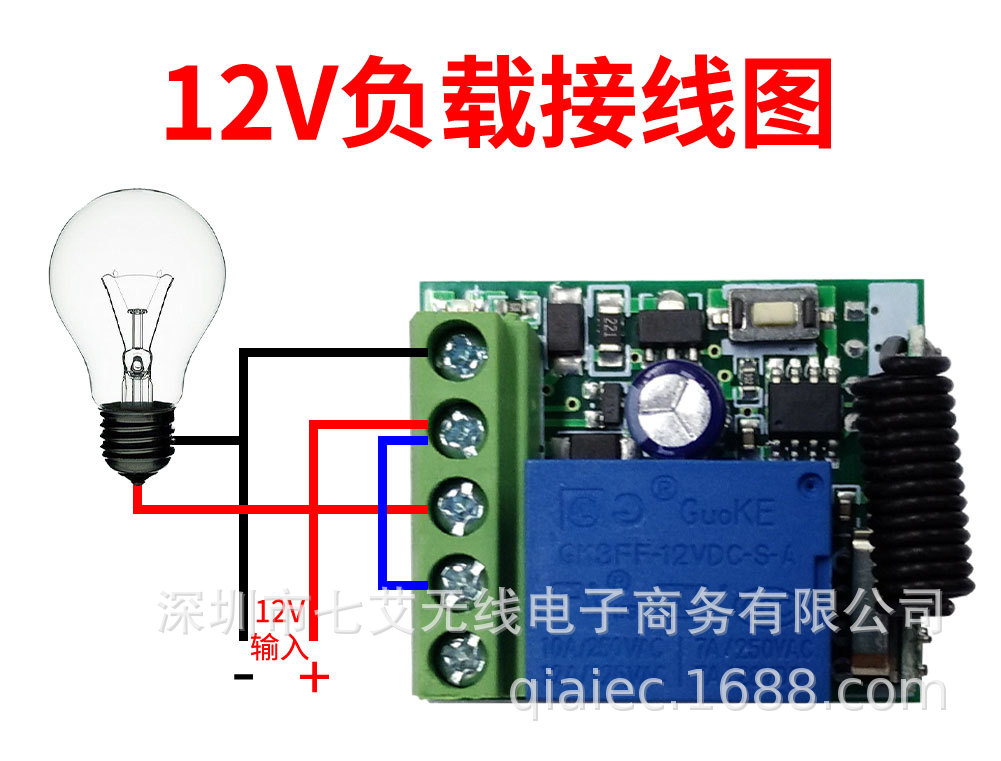

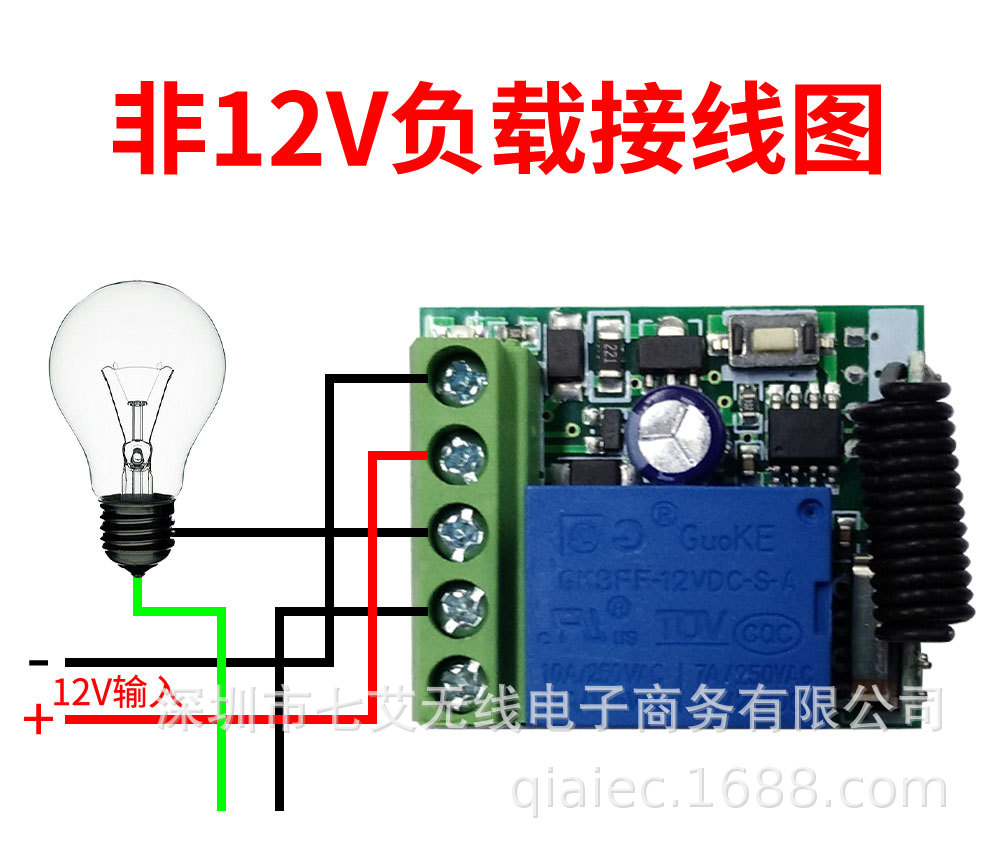

8、输出方式：触电输出（可控制交流、直流）

9、线路板尺寸：34*31*16MM

10、外壳尺寸：42*39*26MM

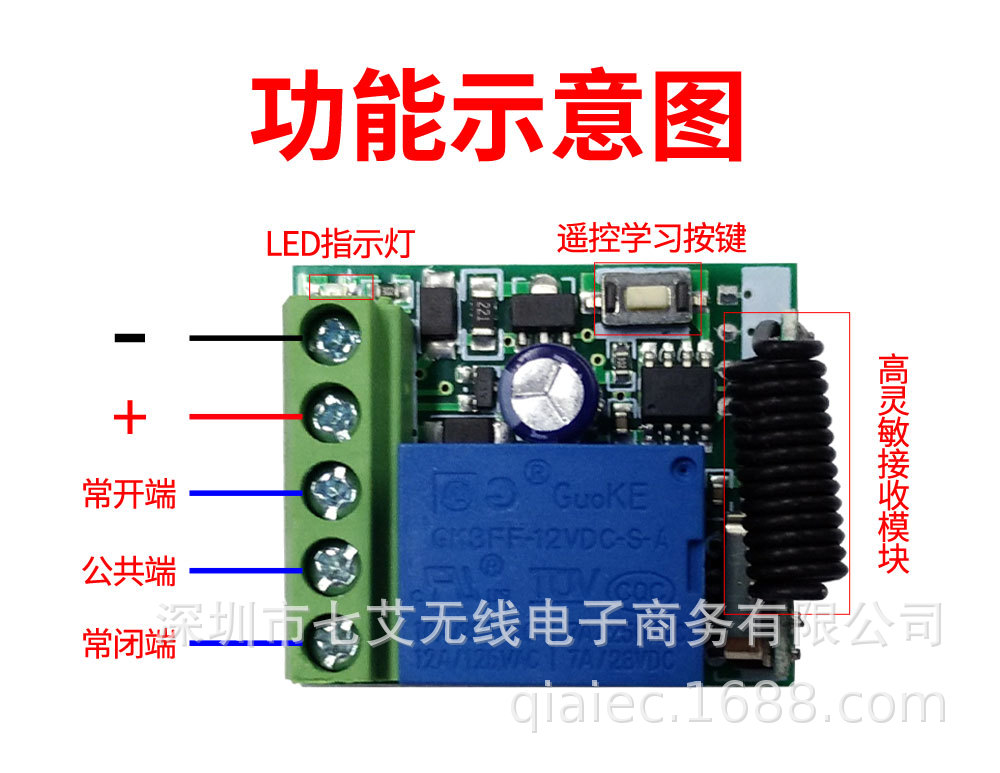

                              工作模式操作说明：

 接收接好线，通电源，按控制板上学习按键连续按8次后，即自动清除所有学习对码的遥控器。清除过后，原先学习对码过的遥控器将不再受控制。重新学习。根据提示选择想要的工作模式，进行学习对码。

1、点动学习方法：

按1次控制板对码按键，LED指示灯伴随闪烁1次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

2、自锁学习方法：

连续按2次控制板对码按键，LED指示灯伴随闪烁2次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

3、互锁学习方法：

连续按3次控制板对码按键，LED指示灯伴随闪烁3次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

4、延时5秒学习方法：

连续按4次控制板对码按键，LED指示灯伴随闪烁4次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

5、延时10秒学习方法：

连续按5次控制板对码按键，LED指示灯伴随闪烁5次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

6、延时15秒学习方法：

连续按6次控制板对码按键，LED指示灯伴随闪烁6次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。

7、延时20秒学习方法：

连续按7次控制板对码按键，LED指示灯伴随闪烁7次，等LED指示灯点亮后按下需要对码的遥控器按键，控制板LED指示灯连续闪烁3次，对码成功。
