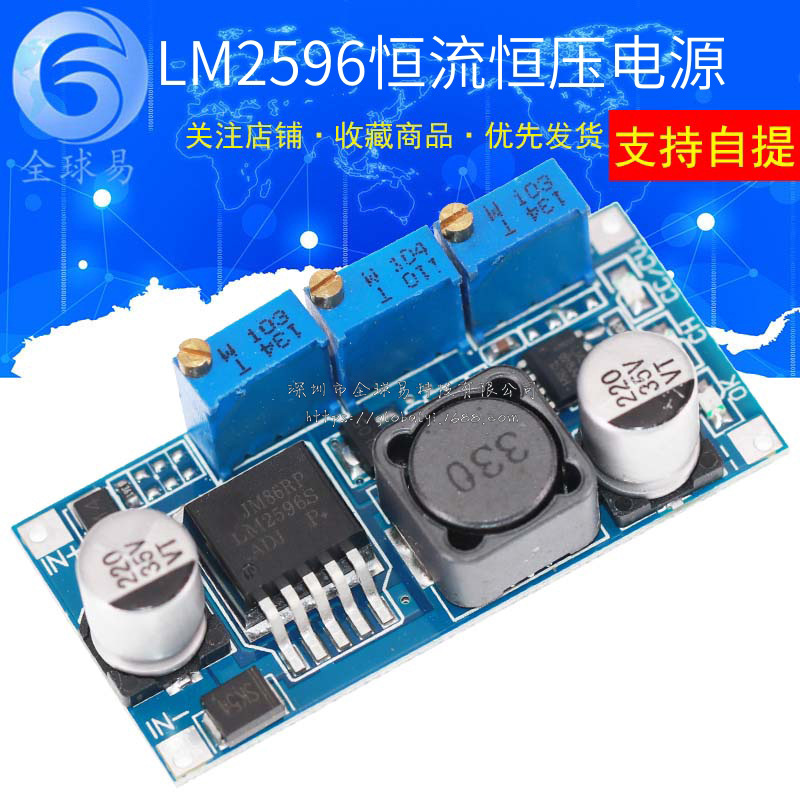

LM2596恒流恒压 LED驱动 锂离子电池充电 电源模块 （详情提供中英文描述）
中文描述：
☆基本属性☆ | 模块性质 | 非隔离降压模块 | 整流方式 | 非同步整流 | 输入电压 | 7V-35V | 输出电压 | 1.25V-30V | 输出电流 | 可调 大3A | 转换效率 | 92%() | 开关频率 | 150KHz | 输出纹波 | 50mV(最大)20M 带宽 | 负载调整率 | ±0.5% | 电压调整率 | ±2.5% | 工作温度 | -40℃ 到 +85℃ | 尺寸 | 48*23*14（长*宽*高）（mm） | 产品特点： ★ 模块使用国产优质的LM2596芯片，效率高(92%)，同时发热量小，能很轻松上到3A以上电流，同时配合原装TI的运放控制输出电流，使整体输出非常稳定。 ★ 本模块使用低ESR的原装三洋滤波电容，可以使纹波电压低至50mV！ ★ 本模块使用机器贴片，回流焊接，同时每个模块出货前都经过两个小时的老化测试，确保高可靠性。 ★ 本店店主从小爱好电子制作，大学的时候也曾参加过两届的全国大学生电子设计竞赛（大二和大四）均获得不错的成绩，毕业之后也一直是从事电子电路方面的设计和研发，具有丰富的电子设计经验和程序设计经验，我们期待和你分享我们的设计成果和应用经验。 ★ 电源模块全场有货，拍下将会在24小时内发货， |

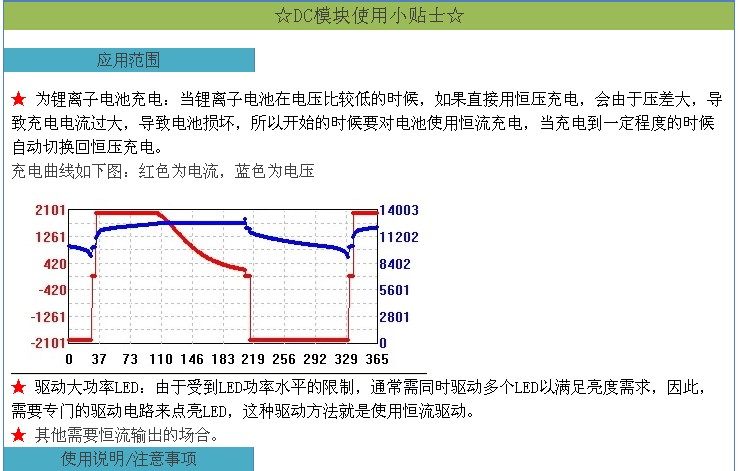

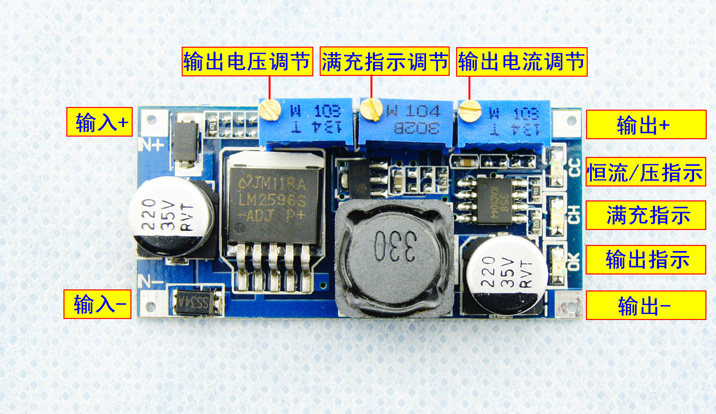

本模块是可调的降压模块，可以通过调节模块上面的那颗蓝色的可调电阻来改变输出电压。输入输出压差为2V，最小可以输出1.23V电压。 ★模块上面标明的IN-(输入负)，IN+(输入正)，OUT-(输出负)，OUT+(输出正)务必接正确，否则的话可能导致模块损坏。 ★电池充电 使用方法：
1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；
4.充电转灯电流默认出货为 0.1倍充电电流（恒流值），如需调整请调节转灯电流电位器；(一般不用调整)
5.调节恒压电位器使输出电压达到浮充电压；
6.接上电池，试充。
（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。） ★LED恒流驱动 使用方法：
1.确定您需要驱动LED的工作电流和最高工作电压；
2.调节恒压电位器，把输出电压调节到5V 左右。
3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；
4.调节恒压电位器使输出电压达到LED工作电压；
5.接上LED，试机。
（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。） |
英文描述：
Description:
100% brand new and high quality
Type: DC/DC Constant Current / Constant Voltage
Size: (L*W*H)4.80*2.40*1.4cm/1.89"*0.94"*0.55"
Input Voltage: 5V-57V input voltage must be higher 2V than the output voltage
Output Current: rated current 2.5A/ 3A MAX ( Heat-sink Needed)
Output Voltage: 1.25-30V (Adjustable)
Output Power: 15w max at maximum voltage
Output short circuit protection: Yes, constant current (constant current setting values)
Input reverse polarity protection: Yes,
Constant current range: 0.2-3A (adjustable, default transferred 1A)
Turn lamp current: constant current value * (0.1), turn the lamp current constant current value Linkage
Benefits:
Stepless adjustment of the output voltage
Stepless adjustment of the output current
LED indicator, Red under load / Green on load free
Multiturn potentiometer with long life
Up to 1.5V (Typ. 1.16V) difference between the input and output voltages
Up to 2.5A output current
Very low power consumption at idle, about 10mA (0.01)
Temperature protection
Input voltage to 60V
High stability of the output voltage
High efficiency
No need additional cooling to 2.2A
High frequency DC/DC conversion, leading to size reduction of the device
Application:
Charger for all batteries in the range 1.23V ~ 28V, only set the precise battery voltage and charging current
High conversion when used in car
Adjustable laboratory voltage source
LED driver with constant current
Dimming devices
Laboratory power supply
Note:
Size for manual measurement, there may be a 0 to 2 cm error, belongs to the normal phenomenon.
And due to the difference between different monitors, the picture may not reflect the actual color of the item. Thank you!
Package included:
1Pc x DC/DC Constant Current / Constant Voltage Module
