亥姆霍兹线圈出厂检验报告
产品名称： HM-1MF300
出厂编号：MF170329184
出厂单位： 河南华鸣仪器设备有限公司
用户单位：天津医科大学总医院
出厂时间：2017年04月06日
检验仪器：2000数字万用表、610高斯计、FE-2100M
检验单位：虞城县华鸣仪器设备有限公司，就磁场发生线圈进行常规测试和磁场检验，具体检验结果如下：
一、 线圈常规常数：K=0.2539(cm)，线圈物理半径r=145.3mm.
|
绕线线径 |
线圈内直径 |
线圈外直径 |
单线圈匝数 |
总线圈电阻(20℃) |
|
1.0mm |
278mm |
302mm |
80匝 |
3.2Ω |
二、 磁场检验
|
恒流电流（A） |
磁场计算数据（Gs） |
磁场实际测试数据(Gs) |
||||
|
15,15 |
-15,15 |
-15,-15 |
15,-15 |
0,0 |
||
|
0.500 |
2.48 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
1.000 |
4.95 |
5.0 |
5.0 |
5.0 |
5.0 |
5.0 |
|
2.000 |
9.90 |
9.9 |
9.9 |
9.9 |
9.9 |
9.9 |
|
线圈线性度：1.0%，实际使用可按磁场对应电流公式进行设定。 |
||||||
以上数据为直流数据，交流数据同直流数据。
50Hz线圈阻抗约4.3Ω。
三、 均匀区范围：
|
磁场误差 |
0.1% |
0.5% |
1.0% |
|
均匀区 |
34mm*34mm *34mm |
53mm*53mm *53mm |
62mm*62mm*62mm |
四、 其他说明：

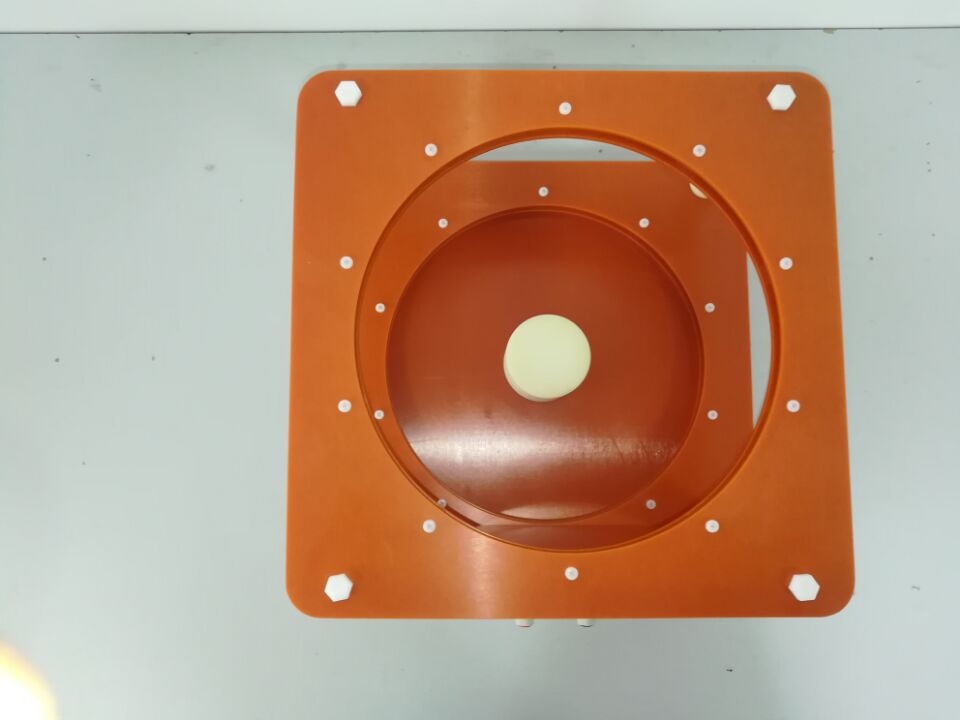

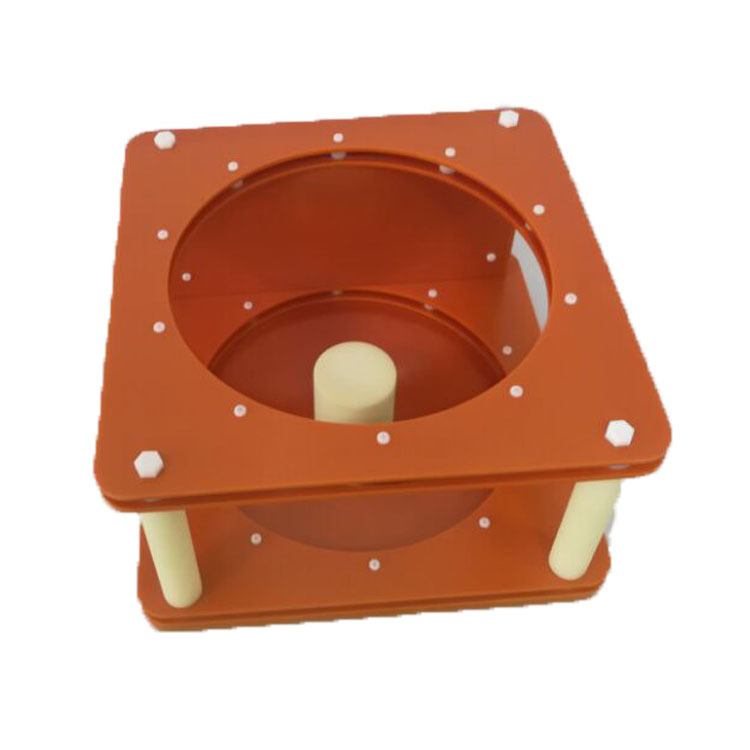

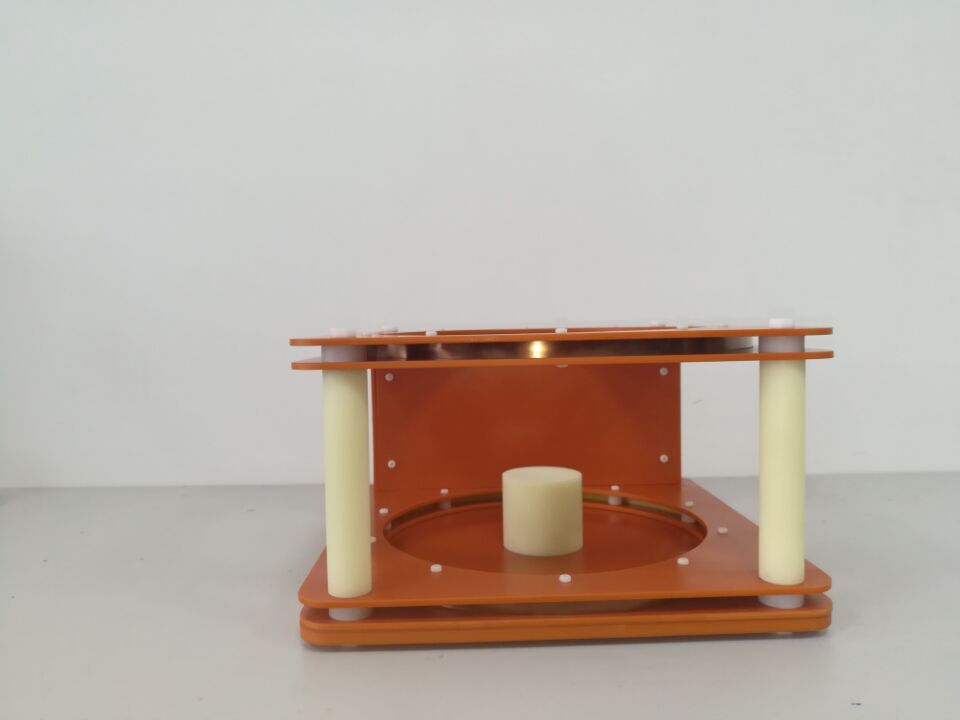

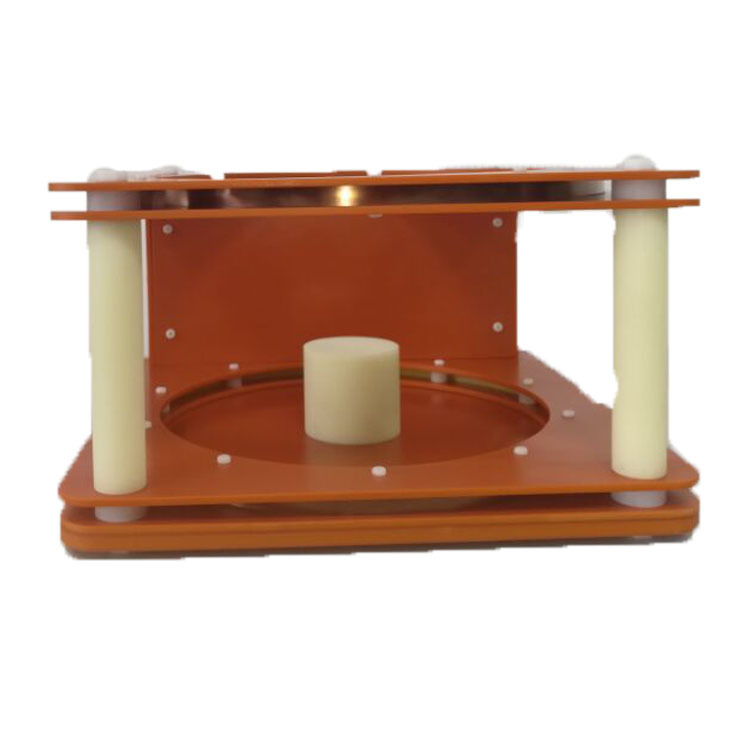

线圈骨架采用塑料和电木制作，螺丝用的是尼龙材料。
产品结构为严格按标准亥姆霍兹线圈定型，中心磁场按H=0.715NI/r(A/m)计算。

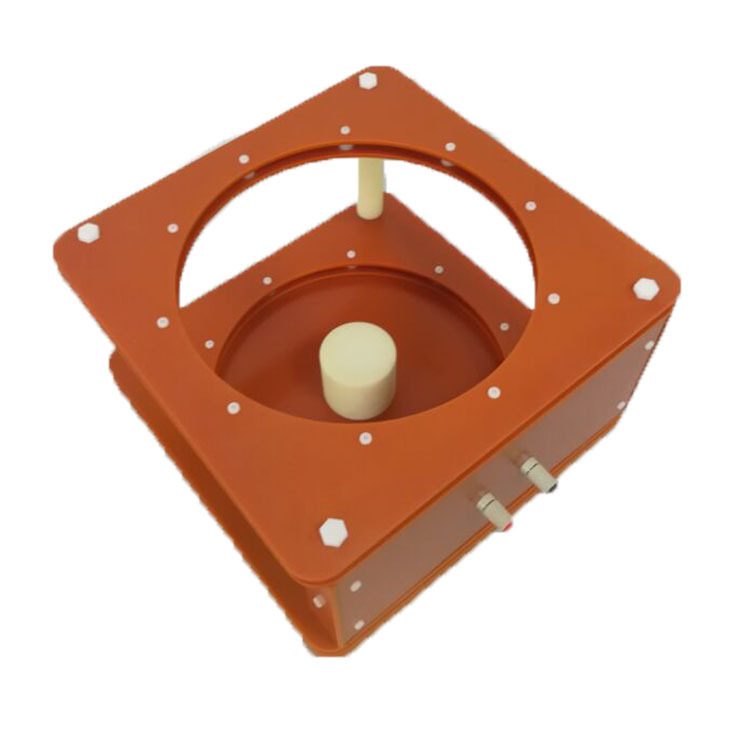

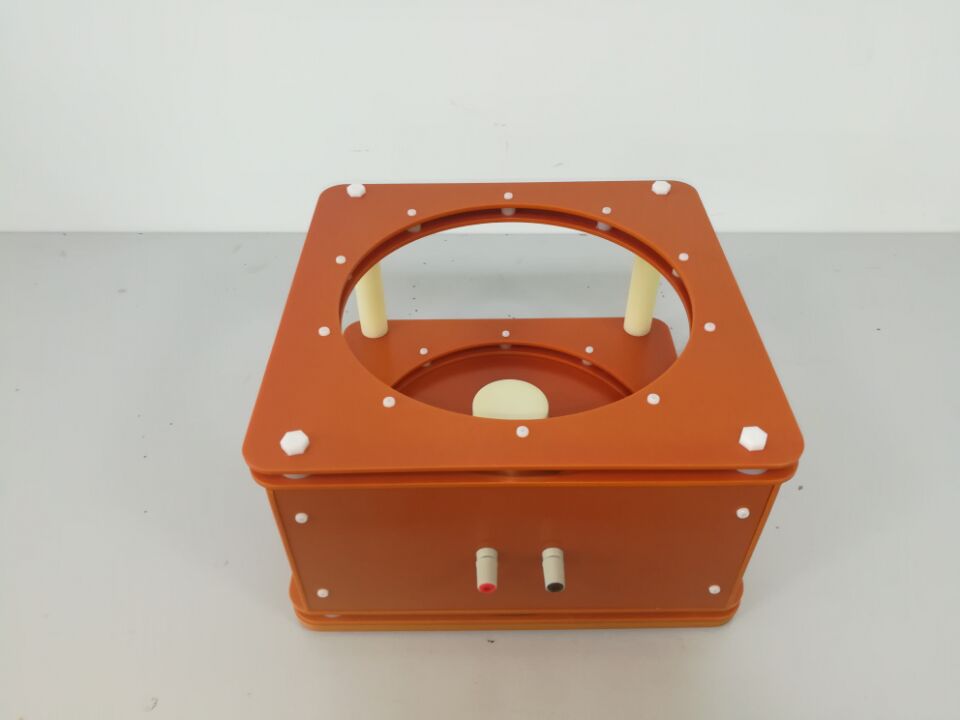

线圈使用时，接线柱红黑相接即可使用。
五、 电器安全性能：
外壳与骨架采用不导电材料绝缘，绝缘电阻大于50MΩ。外壳安全不导电，可放心使用。
检验单位（章）
检验人员（签名）：
审核人员（签名）：
出厂时间：2017年04月06日
