井田 防爆安全栅 JT-9007 导轨式安装 易燃易爆气体环境可适用

开关量输入输出防爆安全栅井田防爆安全栅

井田防爆安全栅：防爆等级：[Ex ib Gb] IIC

可以安装在危险的乙炔、氢 气及其他气体环境，可应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、 IIBT4、IIBT5、IIBT6、IICT1、IICT2、IICT3、IICT4、IICT5气体环境，广泛应用于制药厂净化风淋室、洁净区缓冲间、军事单位危险隔离区。

门禁读卡器数据信号安全栅井田安全栅，开关信号安全栅生产厂家批发防爆安全栅，4.5V-7.5V防爆安全栅，井田防爆安全栅，485数据安全栅，485信号防爆安全栅，一路信号输入输出防爆安全栅，井田信号安全栅，开关量输入输出防爆安全栅井田防爆安全栅，门磁信号安全栅门禁专用防爆安全栅井田防爆安全栅，4.5V防爆安全栅4.5伏安全栅井田防爆安全栅，5V防爆安全栅5伏防爆安全栅井田防爆安全栅，6V防爆安全栅6伏防爆安全栅井田防爆批发

多年来，井田防爆安全栅合理的价格，一流的质量使我们的产品赢得了广泛的市场。上海海栌门控科技公司的防爆安全栅产品在石油、化工、电力、船舶、冶金、污水处理等行业均有广泛的应用。今后，我们将一如既往的为广大客户提供优质的产，品和服务。我们的服务宗旨：以客户“满意”为基础，以相互“信任”为导向，让您采购无后顾之忧！

井田防爆安全栅电路中采用快速熔断器、限流或限压以对输入的电能量进行限制，从而保证输出到危险区的能量。

1、安装位置必须有非常可靠的接地系统，并且井田防爆安全栅的接地电阻必须小于1Ω。

2、要求来自危险区的现场仪表必须是隔离型，否则通过井田防爆安全栅的接地端子与大地相接后信号无法正确传送，并且由于信号接地，直接降低信号抗干扰能力，影响系统稳定性。

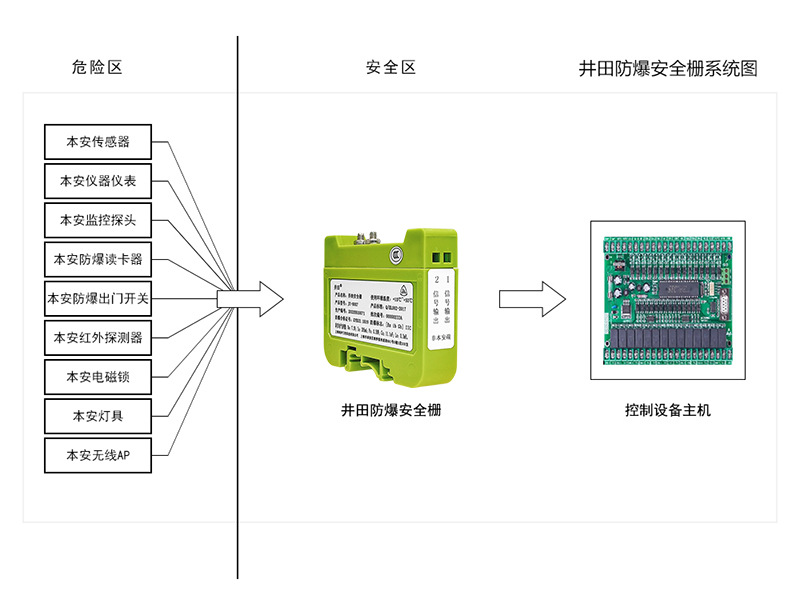

用于连接安装在现场的各种直流信号源设备，将各种直流信号经过隔离、抗干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。? 该隔离器采用独立的直流电源供电, 供电电源-输入-输出之间隔离。

要认真核对安全栅的型号、极性及工作电压，接线端子号和极性不得接错，否则将烧断熔断丝。本系列齐纳安全栅快速熔断器都烧坏后便不能修理，只能更换同型号安全栅。

禁止用兆欧表直接测试安全栅端子之间的绝缘。如果检查系统线路时，必须断开全部安全栅接线。

安全栅的本安端和非本安端的接线不可接错，导线需分开敷设。

安全栅的最大允许负载参数是最大允许电容Co和最大允许电感Lo。

b)表中所列的数值表示用于||c气氛(氢气)，对于||B和ll A气氛，其最大允许负载参数分别为表中气列数值3倍和8倍。

c)安全栅和“贮能”仪表(如变送器)连接时，这些仪表和连接导线都是安全栅的负载。导线的最大允许电缆参数Cc和Lc应等于或小于安全栅的最大允许负载参数Co和Lo减去仪表输入端未经保护的电容Ci和Li，即满足下列的条件：Cc≤Co—Ci：Lc≤Lo—Li

d)电缆本身的分布参数一般由电缆生产厂给出，对于没有给出分布参数的仪表信号电缆可按Cc=60?100PF／m和L／R=250μH／Ω来计算电缆长度。

e)仪表中未经保护的电容Ci和Li电感由防爆检测机构在认证仪表时予以给出。

用于连接安装在现场的各种直流信号源设备，将各种直流信号经过隔离、抗干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。

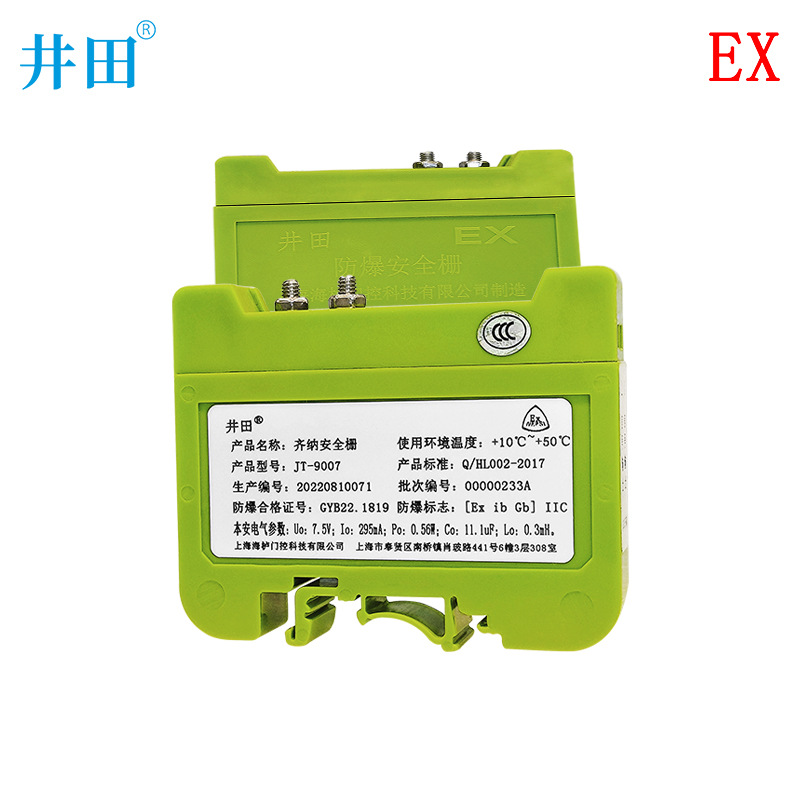

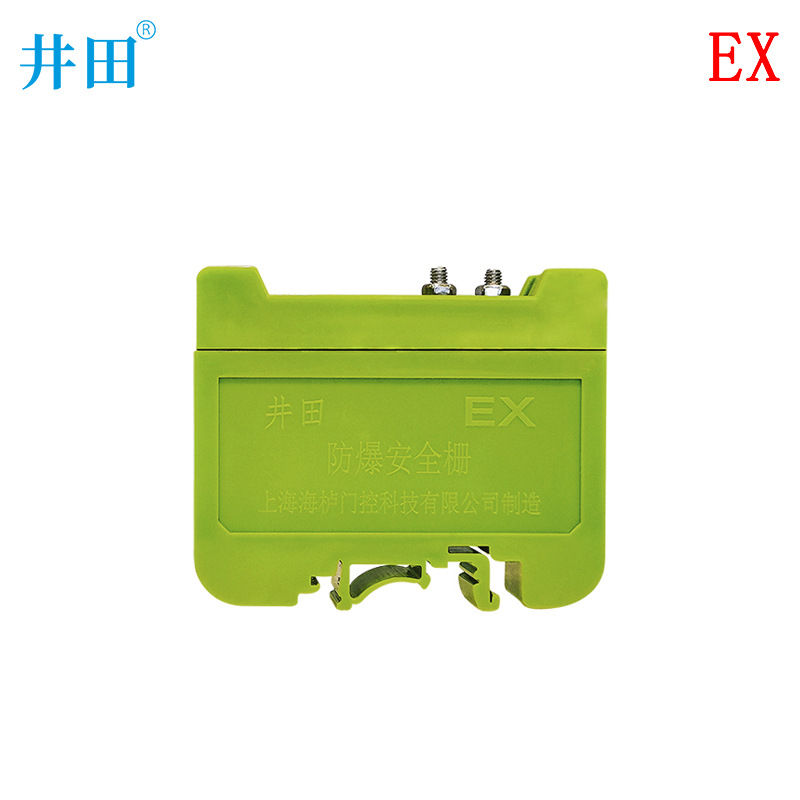

结构井田防爆安全栅采用统一的外形和安装尺寸、外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装于外壳内，隔绝了外界混触的可能性。接线端子上有明显的本安标志，各接线端子之间的距离，外壳印制板及胶封材料的爬电距离、电气间隙，符合GB3836.4－2010中的有关规定，使用户安装时一目了然，便于接线安装。

门磁信号安全栅门禁专用防爆安全栅井田防爆安全栅,4.5V防爆安全栅4.5伏安全栅井田防爆安全栅,5V防爆安全栅5伏防爆安全栅井田防爆安全栅,6V防爆安全栅6伏防爆安全栅井田防爆批发门禁读卡器数据信号安全栅井田安全栅,开关信号安全栅生产厂家批发防爆安全栅,4.5V-7.5V防爆安全栅，井田防爆安全栅,485数据安全栅，485信号防爆安全栅,一路信号输入输出防爆安全栅，井田信号安全栅,开关量输入输出防爆安全栅井田防爆安全栅

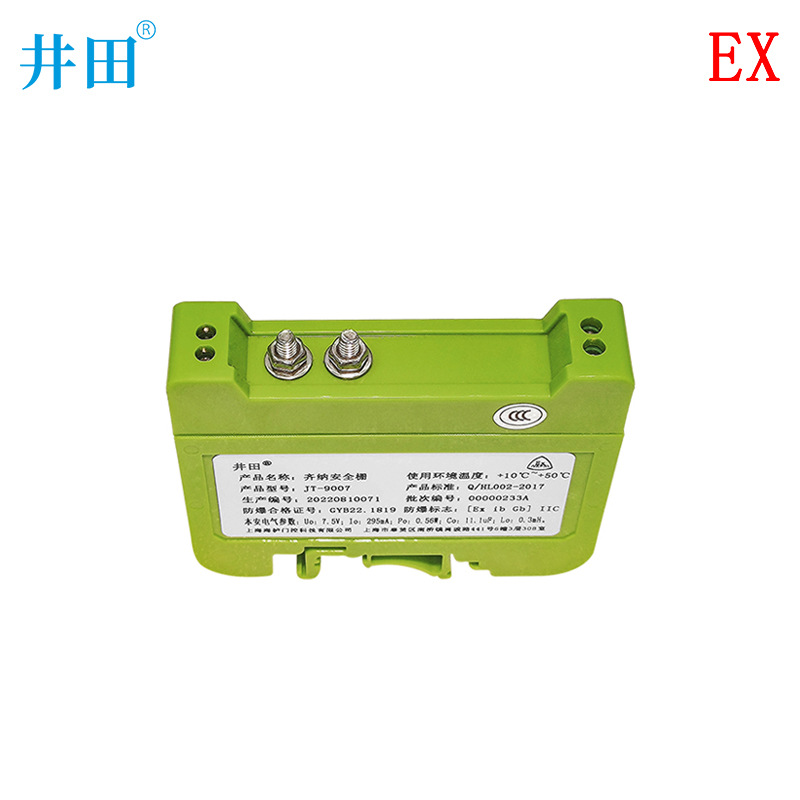

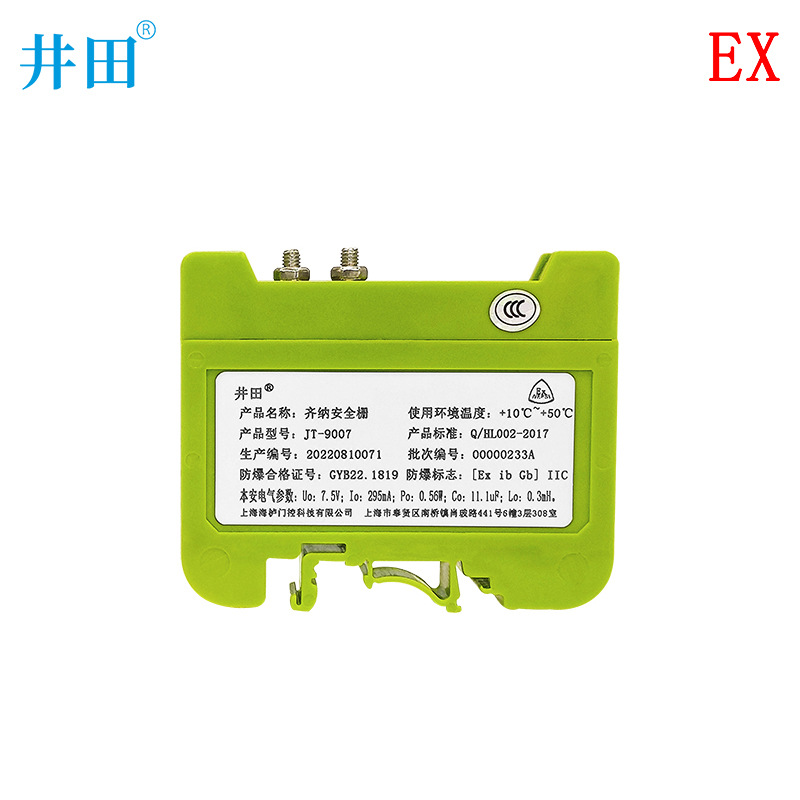

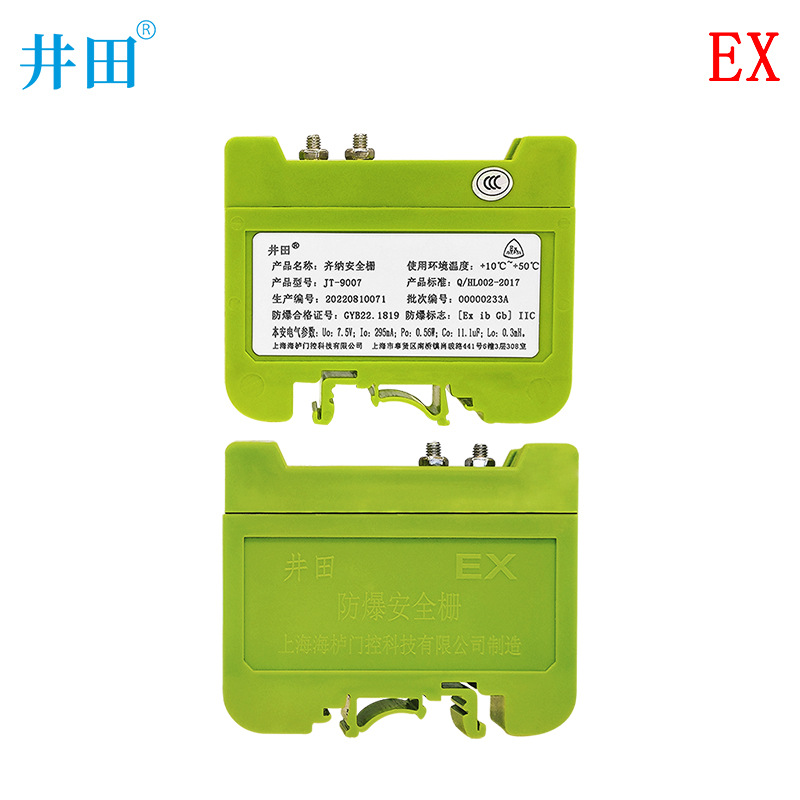

品 名：井田防爆安全栅

型 号：JT-9007
订货号：EX-M15-13

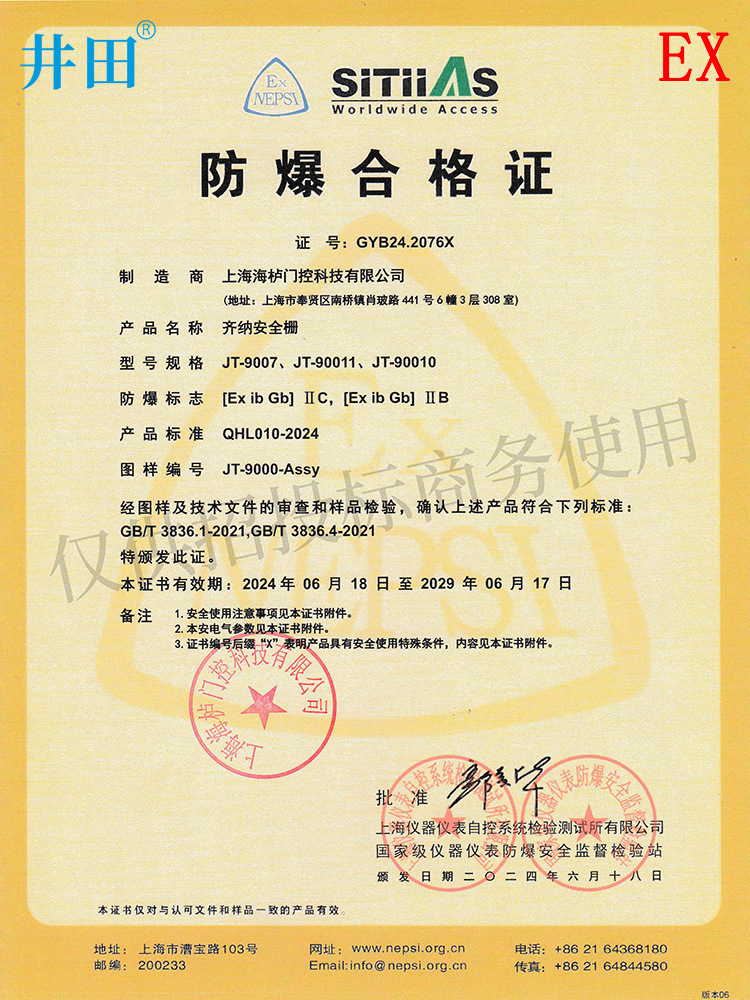

防爆合格证编号：GYB24.2076X
防爆标志：[Ex ib Gb] IIC

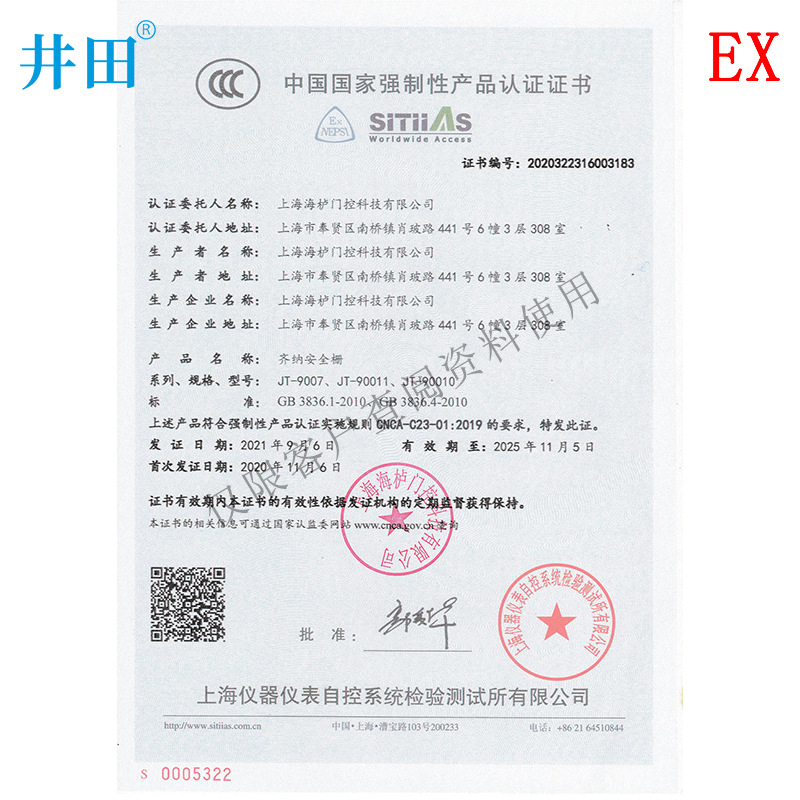

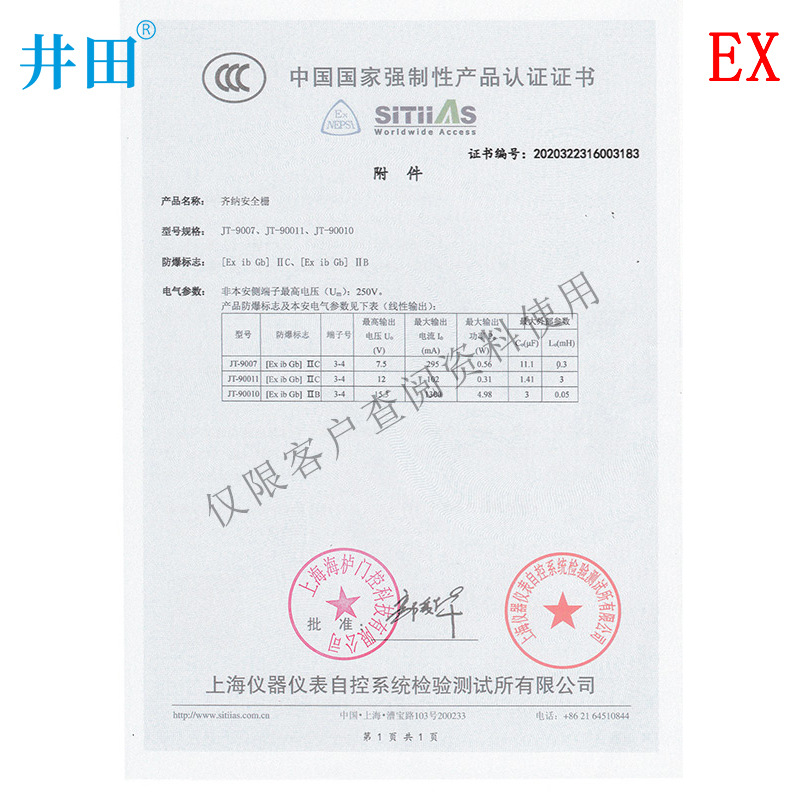

防爆ccc证书编号：2020322316003183
电气参数：Uo:7.5V；Io：295mA；Po：0.56W；Co：11.1 uF；Lo：0.3mH

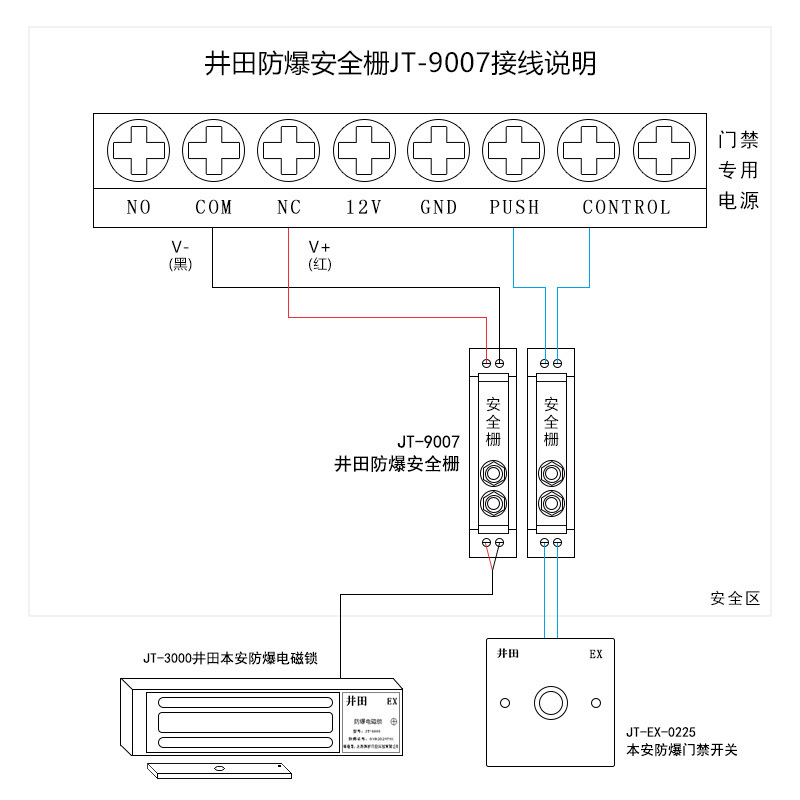

输入输出接口：1-2是输入接口；3-4是输出接口。
使用环境条件：室内，温度 +10℃~+50℃。
电气特性：限压限流

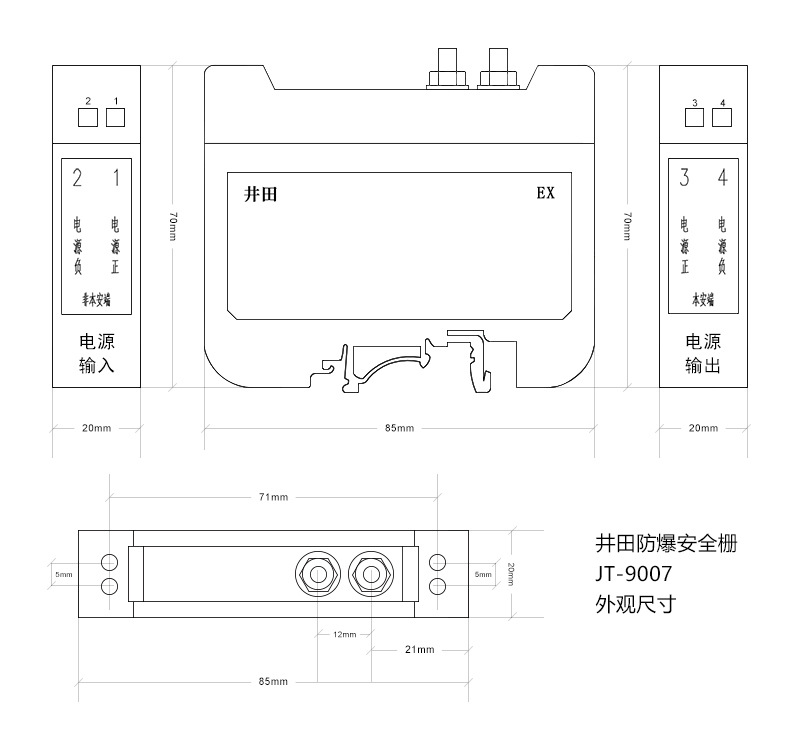

裸机尺寸：85*20*70（mm）
包装尺寸：85.5*20.5*70.5（mm）
产品重量：0.2kg
包装方式：纸箱
检验机构：仪器仪表防爆安全监督检验站
制造商：上海海栌门控科技有限公司
地址：上海市徐汇区宜山路515号
