成品概述:

ZD26面波仪是一套12/24通道高分辨率、数字化的仪器，具有分时采样、迭加、滤波、信号增强、抑制噪声及现场实时显示实测波形等功能。它是根据VR——f曲线（即频散曲线）或VR——λR曲线。VR——f曲线或变化规律与地下地质条件的内在联系，通过对频散曲线的反演解释，得到地下不同深度范围内的瑞雷波传播速度VR和某一深度范围内的地质构造情况，从而对场地或岩土的物理性质做出评价。广泛应用于铁路、桥梁、水利、交通、电力、城建等领域工程地质勘探方面，也能用于石油、煤田、铀矿及地下水等领域资源勘探方面。

应用范围:

u 各类岩土工程勘察检测；

u 水域工程勘察与资源环境勘查；

u 地基土类型划分、加固处理效果评价与路基质量检查；

u 基岩埋深和基岩界面起伏形态，划分基岩的风化带；

u 公路、机场跑道、桥梁、基桩等质量的无损检测；

u 隧道工程检测与超前探测；

u 滑坡体的滑动带和滑动面起伏形态勘察；

u 地下隐埋物体、古墓遗址、洞穴和采空区勘测；

u 地基动力特性与工程振动测试；

u 大中型水库的堤坝隐患检测；

u 环境与地质灾害检测与调查；

依据标准:

《多道瞬态面波勘察技术规程》················JGJ-T143-2004

《水利水电工程物探规程》····················SL326-2005

《地基动力特性测试规范》····················GB/T50269-97

产品功能:

u 多道瞬态面波勘察、检测；

u 地层的划分：不同的地层一般具有可分辨的波速差异，根据传播速度的大小可以确定地基的持力层；

u 面波勘探可划分出软弱层的埋深及范围；

u 地震折射波，反射波勘探；

u 纵横波（剪切波）波速测井；

u 饱和砂土层的液化判别；

u 岩土的物理力学参数原位测试；

u 多波高密度地震映像勘察；

u 混凝土工程质量及路面质量检测；

u 桩基检测；地脉动测试；

u 工程测振分析测试；震动爆破测试；

产品特点:

采用10.1高清高亮度彩色触摸屏；操作方式为Windows系统下的采集软件，支持各种地震工作方式；采用高速USB口传输数据，先进的硬件设计实现边采样边保存，瞬间完成大批量的地震数据传输。

抗干扰性，在城市内进行物探最重要的是要具有较强的抗干扰能力，稳态法瑞雷波勘探，由于激振系统激发出的瑞雷波信号具有可操控性，由此这种方法具有较强的抗干抗性。

信号采集高效性，通过提高接收仪通道数量，加长测线长度，加密测线测点数量，使用多种规格检波器，信号数据文件多样点保存，使信号采集时间和周期缩短，达到信号高效采集的目的。

探测有效深度，提高激发瑞雷波信号强度，降低激发瑞雷波信号频率，使瑞雷波信号影响深度加大，以此达到工程地质勘查要求深度不断加深的目的。

探测精度，通过加密激发瑞雷波信号频率，和加密检波器间距，达到提高探测精度的要求。

高效的测试方法、快捷的菜单设置方式；根据现场情况，能马上提供相关波速值、时域输出；操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境。

采用进口机箱，整机密封，美观牢固，合理结构布局，具有良好的抗振、防潮、防尘性能；仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。

测试技术:

ZD26面波仪利用在一个波长深度范围内传播的瑞雷波来进行测试。随深度变化的地层中，弹性波以不同波速传播，而波速又取决于频率或波长，因此不同频率（或波长）的瑞雷波就在不同深度传播。

ZD26面波仪分为稳态法和瞬态法。

稳态法由稳态信号激振器激发出不同频率表面波，形成频散曲线（速度频率或波长），可以得出剪切波速度和各种弹性模量。在土壤中测深100米，在岩层能达到200米。稳态瑞雷波法勘探的优点在于具有较大的抗干扰力，高效的信号采集。

瞬态法由人工瞬时激发出瑞雷波信号，通过频谱分析，计算出各频率的波速，并形成频散曲线，达到勘测的目的。在土壤中测深50米，在岩层能达到100米。瞬态法的优点在于轻便、高效率。

ZD26面波仪在无需提供钻孔条件下，就能够得到100m深度内的面波频散剖面。该仪器提供即时数据处理功能，在测试过程中既可查看波速深度剖面，操作员在移到下个工作站前可对数据进行质量评估。

技术参数:

标准配置:

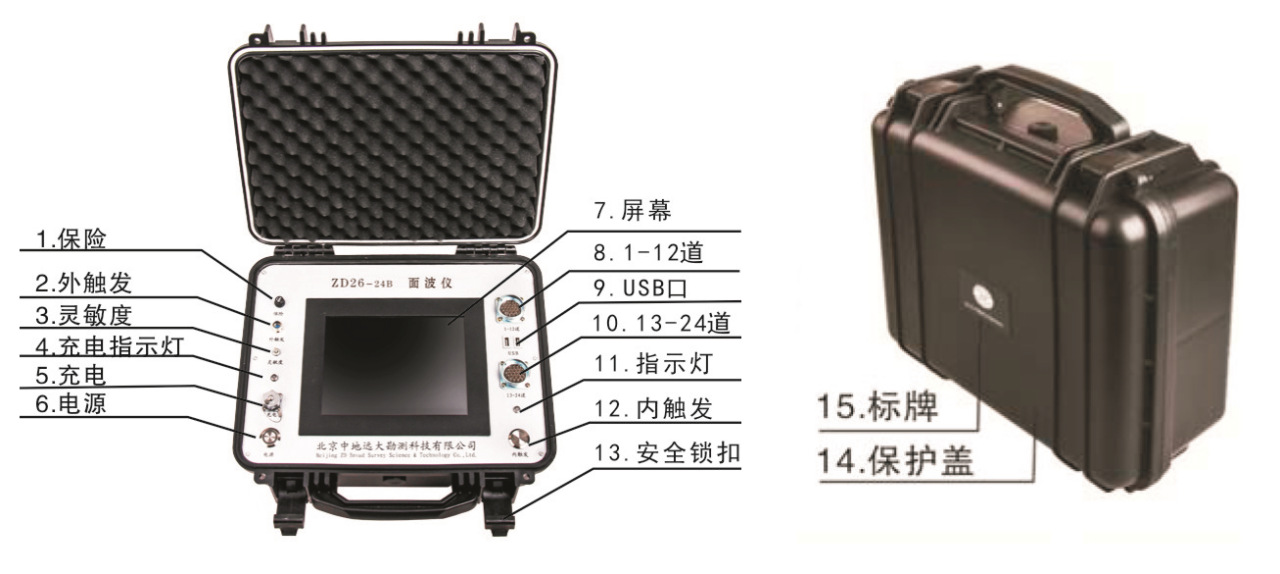

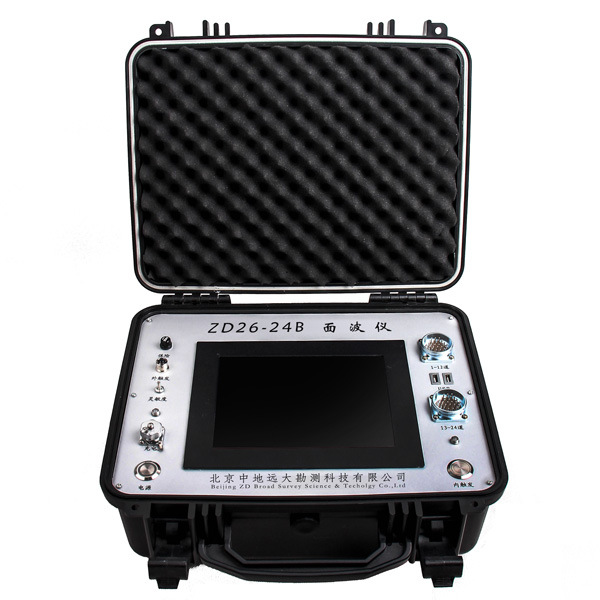

产品详图：
