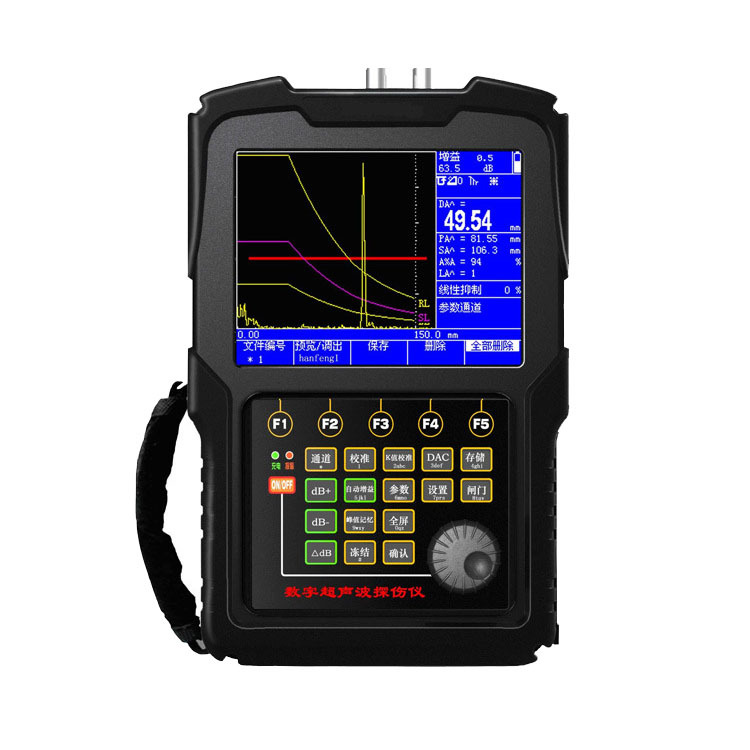

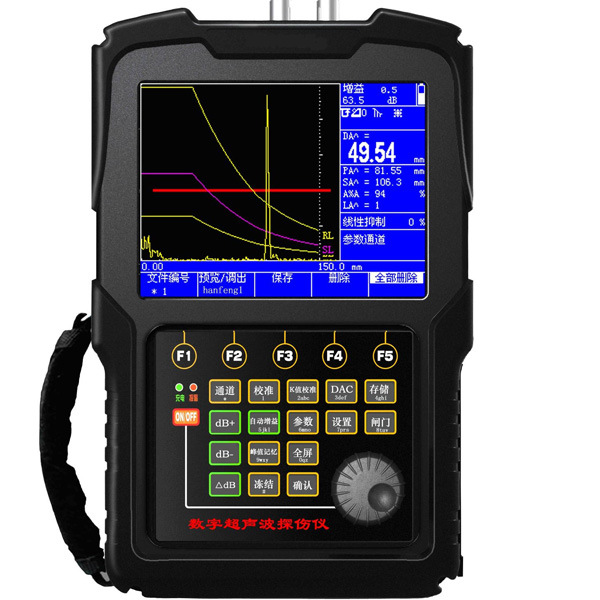

ZD720数字式超声波探伤仪

产品概述：

超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、军工、钢结构、锅炉压力容器、压力管道、航空航天、铁路交通等多个领域。

产品特点：

u 高速：600 MHZ (硬采样150，倍频为4)

u 100个探伤通道

u 内置探伤标准，可自由调出

u 真彩显示器：多种颜色可选、亮度可调

u 高速USB接口与计算机通讯

u PC-soft可自动生成探伤报告

u 实时显示SL定量值

u 大容量、高性能锂电池，连续工作7-10小时

u 体积小、重量轻，便于现场操作

u 手带、挂带、腰带，更适合于现场、野外、高空作（选配件）

技术参数：

自动化功能：

u 自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；

u 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

u 自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；

u 自动增益：自动将波形调至屏高的相应百分比（如80%），大大提高了探伤效率；

u 自动φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；

u 自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；

u 自动计算回波参数

放大接收：

●硬件实时采样：400MHz，波形高度保真

●闸门信号：单闸门、双闸门，峰值或边缘读数

●增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节。

探伤功能：

曲线包络和波峰记忆：实时检索并记录缺陷最高波

φ值计算：直探头锻件探伤找准缺陷最高波自动换算

缺陷定位：实时显示水平值L、深度值H、声程值S

缺陷定量：实时显示SL、EL、GL、RL定量值

实时显示孔状缺陷Φ值

缺陷定性：通过波形，人工经验判断

曲面修正：曲面工件探伤，修正曲率换算

声光报警：

●闸门报警：进波报警、失波报警

●DAC报警

数据存储：

●100个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯

●存储500个探伤波形，实现存储、调出、与计算机通讯传输。

时钟记录：

实时探伤日期、时间的跟踪记录，并存储

控制接口：

高速USB、RS232两种接口与计算机通讯

屏幕保护：

待机时可关闭屏幕或显示字幕，省电并延长使用寿命
