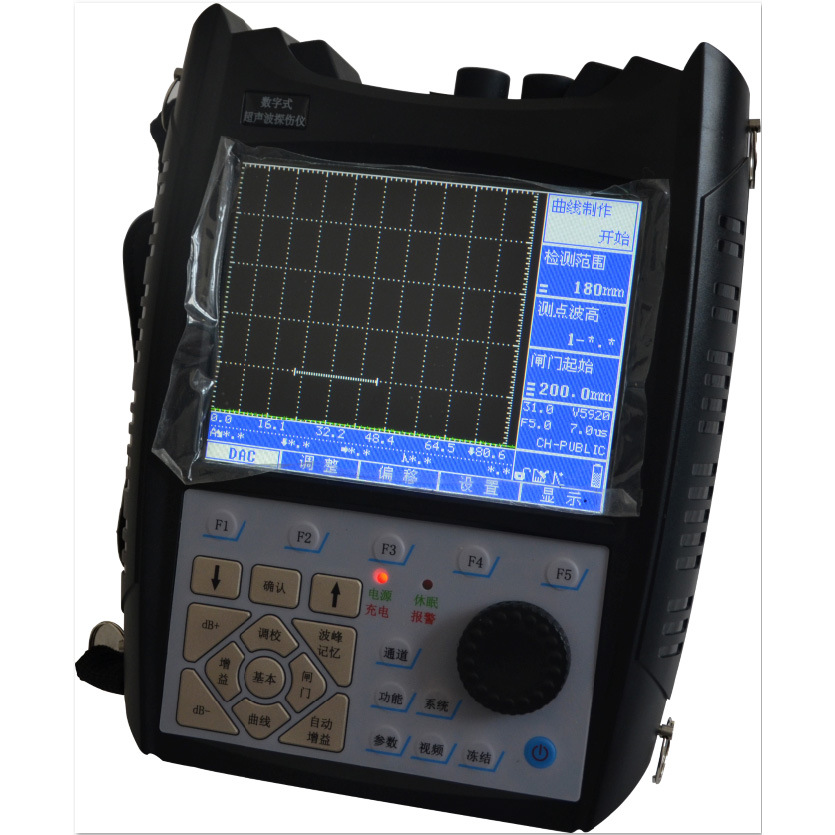

ZD710数字式超声波探伤仪

产品概述：

超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、军工、钢结构、锅炉压力容器、压力管道、航空航天、铁路交通等多个领域。

功能特点：

u DAC、AVG曲线自动生成，取样点不受限制，并可进行补偿与修正

u 发射脉冲频率可调，最大可达1000次/秒

u 10个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块

u 可处理最大10米量程的回波信号

u 检测过程实时动态录像并回访，录像时长累计最大50分钟

u 5.7寸TFT彩屏显示，用户可以按照环境自行设备屏幕颜色

u 单探头、双探头、穿透等多种探伤工作方式

u 正半波、副半波、全波、射频共4种检波方式

u 具有双闸门捕捉波形功能

u 自动测量、计算裂纹深度

u 实时检索缺陷最高波，记录缺陷最大值

u 对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，辅助对缺陷定性判断

u 可设置闸门、曲线的进波、失波等多种条件的声光报警

u 主菜单，子菜单在同一窗口显示。一目了然，操作简单，方便寻找

u 主要功能均通过快捷键实现快速进入，飞梭旋轮方便快速调整设置

u 多种行业报告可选

u 仪器自带厚度B扫描

u 数据可通过USB2.0接口导入计算机

u 大容量锂电池可保证续航8个小时以上

u 主机工作时可给电池充电

u 可用腕带单手持机操作，也可通过背带挂在胸前操作

u 防护等级IP53，可在滴水环境或小雨中使用

技术参数:

u 检测范围：0－9999mm

u 声速范围：1000－9999m/s

u 增益范围：0dB－110dB

u 显示延迟：-20μs－＋3400μs

u 探头零偏：0μs－99.99μs

u 工作频率：0.2-15MHz

u 电噪声水平：≤10％

u 探头阻尼：100Ω、150Ω、200Ω、500Ω共4档可调

u 重复频率：10－1000Hz

u 灵敏度余量：＞62dB

u 分辨力：＞40dB（5P14）

u 线性抑制：0－80％（数字抑制）

u 垂直线性误差：≤3％

u 水平线性误差：≤0.1％

u 动态范围：≥32dB

u 脉冲类型：方波

u 脉冲强度：固定

u 脉冲宽度：50－300ns

u 环境温度：-10℃－50℃

u 环境湿度：20％－95％RH
