产品概况：MAX7219是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。

整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。

只需要3个IO口即可驱动1个点阵！点阵显示时无闪烁！支持级联！

此价格是DIY套件的价格，不是成品价格！

免责申明：保证所有元器件均为全新的，PCB板全部经过测试架测试，保证物理连接良好。焊接有风险，一经焊接，不接受退换货。

模块参数：

·  单个模块可以驱动一个8*8共阴点阵

·  模块工作电压：5V

·  模块尺寸：长3.2厘米X宽3.2厘米X高1.5厘米

·  带4个固定螺丝孔，孔径3mm，可使用M3铜柱固定

·  模块带输入输出接口，支持多个模块级联

接线说明：

模块左边为输入端口，右边为输出端口。

控制单个模块时，只需要将输入端口接到CPU

多个模块级联时，第1个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...

以51单片机为例：

·  VCC  →  5V

·  GND  →  GND

·  DIN  →  P20

·  CS   →  P21

·  CLK  →  P22

注意事项：

·  VCC和GND不可接反，以免烧坏芯片！

·  使用51单片机的P0口控制时，必须接上拉电阻，建议阻值为4.7K--10K

·  请将点阵先插入圆孔座，再将圆孔座插入PCB板焊接。将点阵有字的一面朝向自己，该面从左往右引脚顺序为123456。PCB板第1脚为正方形焊盘！

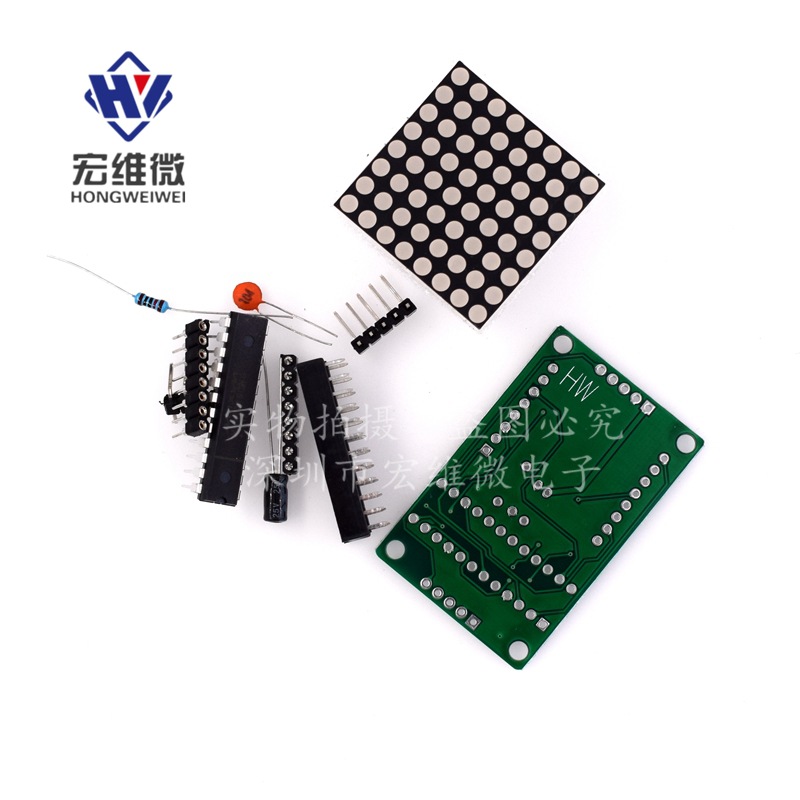

发货清单：

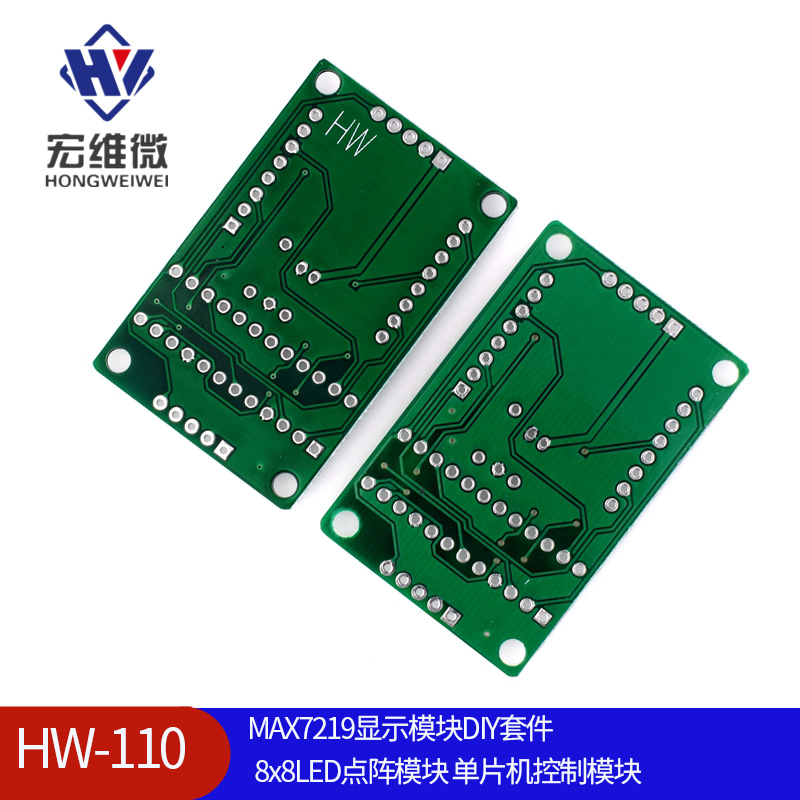

·  PCB板1块(已贴片好IC、电阻、电容)

·  5P弯脚单排针2个

·  8P圆孔座2个(间距2.54mm)

·  3mm 8*8共阴红色点阵1个
