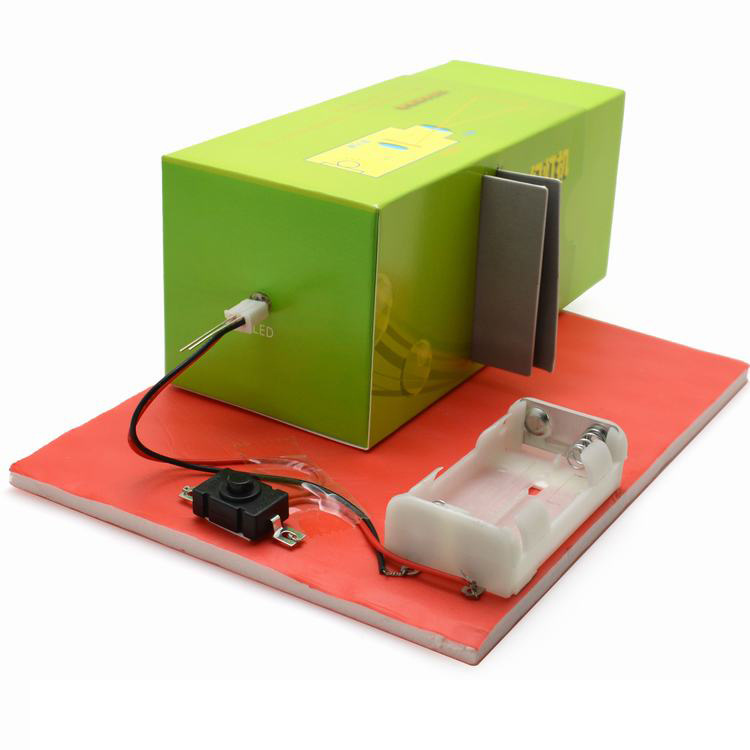

自制幻灯机课程课件
幻灯机是能将图片放大，并成像于银幕上的一种光学仪器。它是电化教学中应用广泛的重要电教设备。幻灯机主要由光源、聚光镜、放映镜头等部分组成。放映透明图片时，光源发出的光线经聚光镜而会聚，并均匀照明图片，经放映镜头把图片于银幕上造成放大的倒立实像。幻灯机的放大倍数等于镜头至银幕距离与镜头焦距之比。若放映不透明图片或平面实物时，可用反射式幻灯设备，。由强光源发出的光用凹面镜会聚而照射到放于反书台上的图片，再使其反射光经平面镜和物镜得到放大的影像于银幕上映出。
实验目的：1. 了解望远镜、显微镜的结构及原理
2. 认识凸透镜成像的应用对人类生活和社会发展的重要性，了解科技 的持续发展。
实验认知：
聚光筒：用于屏蔽外围光线的工具
凹凸镜：凹面镜与凸面镜成像遵循光反射的规律进行：入射角等于反射角，沿反射点法线入射的光线，反射后路径与入射路径相同但方向相反；
实验步骤：

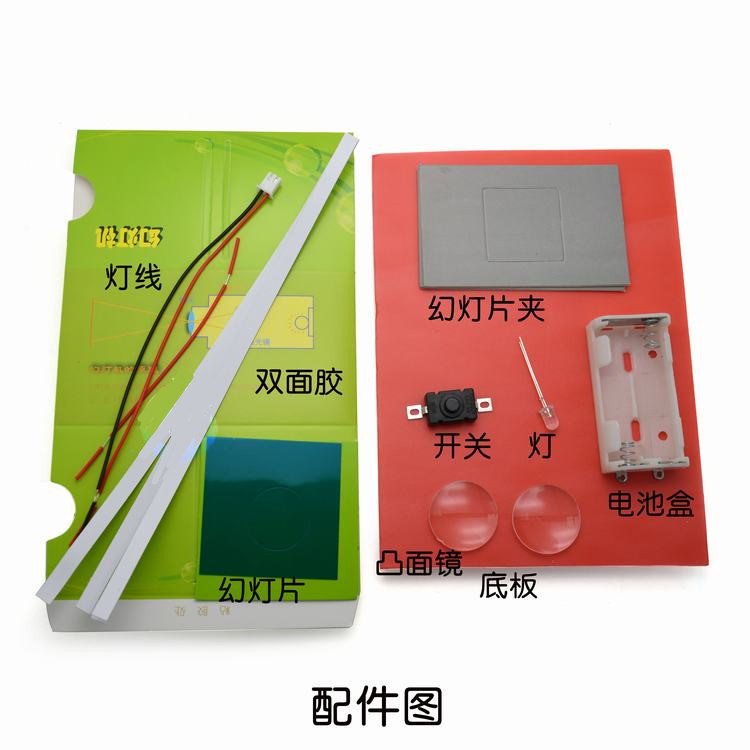

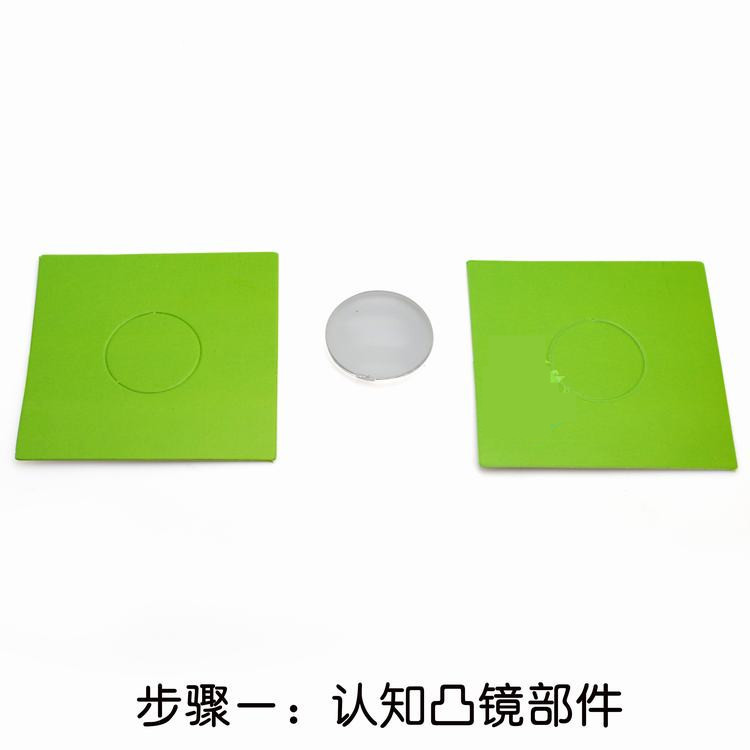

1.实验准备认识实验器材:聚光筒、凹凸镜。
实验报告：
这种混合式光学系统中，由于深椭球反光镜的作用，提高了光源的利用率。聚光镜式光学部分常用在普及型的幻灯机中，而聚光反光混合式光学部分常用在较高档的幻灯机中。幻灯机在工作时，光源发出的光经反光镜反射到聚光镜上，聚光后使绝大多数的光线均匀而集中地照射到幻灯片上，透射光经过放映镜头，在银幕上呈现出放大的倒立的实像。由于凸透镜的成像是倒像，故在放映时幻灯片必须倒立在幻灯机的光路中。
