产品介绍：

工业级USB转RS-485/RS-422单口防雷防浪涌接口转换器
英国FT232RL芯片方案系列产品使用说明书
一、概述
随着PC产业的迅速发展，USB接口正在迅速替代传统的低速接口，而目前工业环境中许多重要的设备仍然使用RS-485/RS-422作为物理接口，因此许多用户使用USB转RS-485/RS-422转换器来实现PC机与RS-485/RS-422设备之间的连接。

英国FT232RL芯片具有宽温、高速、稳定传输等特点，我公司采用该芯片做为工业级USB转485/422的主芯片，采用该方案的系列产品（以下称系列产品）从USB上取电，无需外加电源、兼容USB1.0/1.1/2.0、RS-422、RS-485标准，能够将USB信号及协议帧转换为平衡差分的RS-422或RS-485信号和UART协议帧，可实现星形USB网络到RS-422/RS-485网络的桥接，相当于一个网桥设备。

该系列产品均提供每线浪涌保护和600W防雷保护。采用TVS和热敏电阻双重防雷防浪涌技术能有效抗雷击以及各种原因在线路上产生的浪涌电压并且保持了极小的极间电容保证了RS-422/RS-485接口的高速传输。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向而不需任何握手信号（如 RTS、DTR等），也无需跳线设置实现全双工(RS-422)、半双工(RS-485)模式转换，即插即用确保适合一切现有的通信软件和接口硬件。

该系列接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换
器可允许连接32个RS-422或RS-485接口设备，数据通讯速率300-128000bps，带有电源指示
灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-422、USB到RS-485转换。
采用该方案的产品型号：
工业级USB转485/422：5位接口端子或6位接口端子
工业级USB转485/422：紧凑型6位接线端子

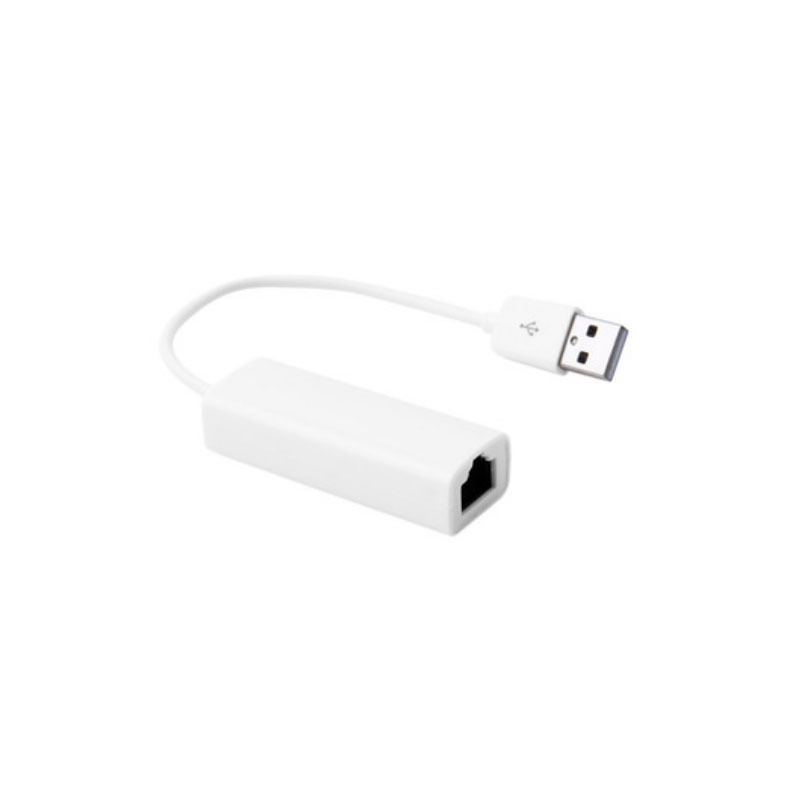

工业级USB转485/422：RJ-45接线端子

二、RS-485/RS-422端的组网方式
该系列接口转换器的RS-485/RS-422端支持以下四种组网方式：
1、点到点四线全双工（RS-422）
2、点到多点四线全双工（RS-422）
3、点到点两线半双工(RS-485)
4、点到多点两线半双工(RS-485)
转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需在线路的终端接一
个匹配电阻（参数为120欧姆1/4W）。
