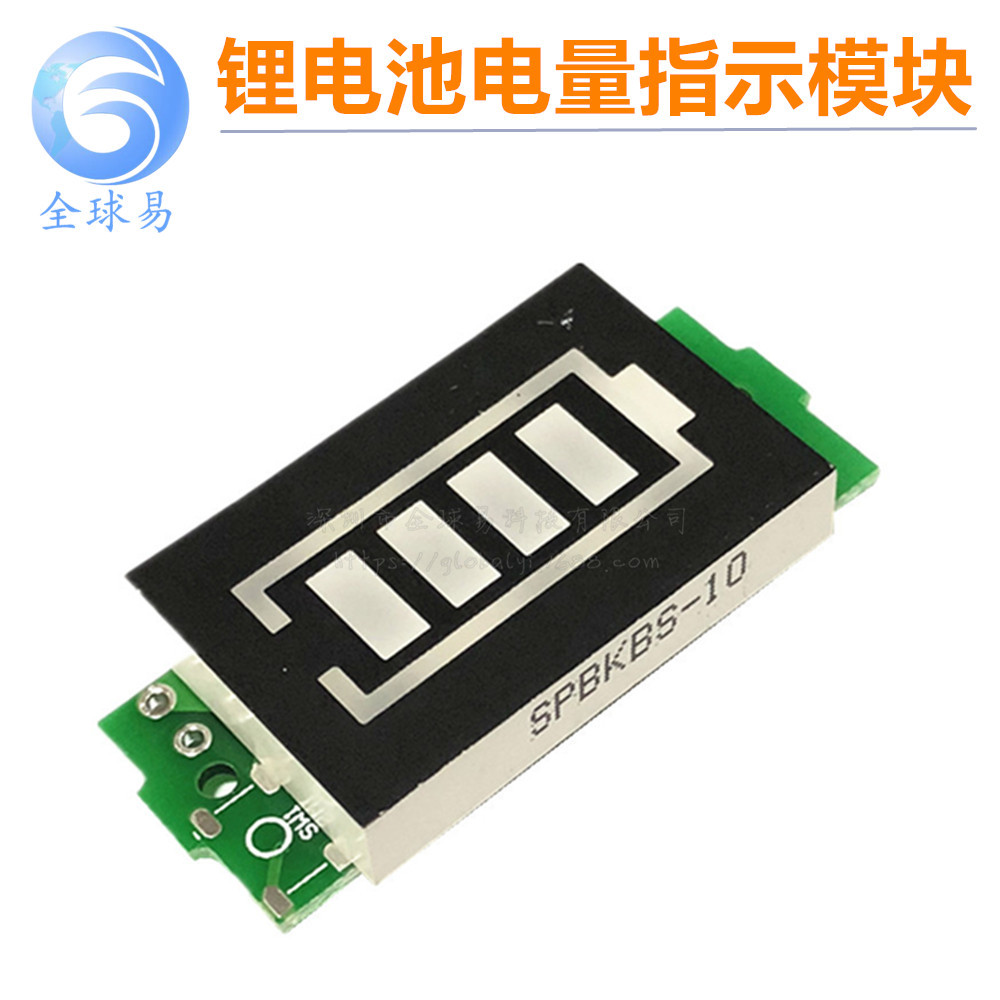

1S / 2S / 3S / 4S锂电池电量指示模块 LED指示计量显示器

温声提示：此款不防水，如果在室外使用请做好防水，因电子元件需在干燥环境下使用。

锂电 铅酸 镍氢 电池均可使用的电量显示板 。

使用方法：将显示板正负接线端并连接在被测电池正负2端， 数码管即显示实时电池电量

显示电量参数:

(备注：N是代表电池节数)（以下数据是参考值，会有2%左右误差范围，要求度高的勿拍）

电池电压大于N×3.3V,亮1格电量

电池电压大于N×3.5V,亮2格电量
电池电压大于N×3.7V,亮3格电量
电池电压大于N×3.9V,亮4格电量
电池电压小于N×3.3V，4段显示全部熄灭，表示电池低于3.3V，此时该对电池充电了。

数码管颜色：外框红色，内显示格黄绿色和蓝色2种可选，电池充饱4格全亮

4V铅酸电压范围：

电池电压大于3.3V,亮1格电量
电池电压大于3.5V,亮2格电量
电池电压大于3.7V,亮3格电量

电池电压大于3.9V,亮4格电量

6V铅酸电压范围：(可以用2串磷酸铁锂电池)

电池电压大于5.6V,亮1格电量

电池电压大于5.9V,亮2格电量
电池电压大于6.2V,亮3格电量

电池电压大于6.6V,亮4格电量

12V铅酸电压范围：(可以用4串磷酸铁锂电池)

电池电压大于11.0V,亮1格电量

电池电压大于11.8V,亮2格电量
电池电压大于12.3V,亮3格电量

电池电压大于13.1V,亮4格电量

24V铅酸电压范围：(可以用8串磷酸铁锂电池)

电池电压大于22.3V,亮1格电量

电池电压大于23.5V,亮2格电量
电池电压大于24.7V,亮3格电量

电池电压大于26.3V,亮4格电量

36V铅酸电压范围：(可以用12串磷酸铁锂电池)注意：36V铅酸的超过43V会烧坏

电池电压大于33.9V,亮1格电量

电池电压大于35.9V,亮2格电量
电池电压大于37.9V,亮3格电量

电池电压大于39.9V,亮4格电量

48V铅酸电压范围：(可以用15串磷酸铁锂电池)注意：48V铅酸的超过59V会烧坏

电池电压大于43V,亮1格电量

电池电压大于45.6V,亮2格电量
电池电压大于48.2V,亮3格电量

电池电压大于50.9V,亮4格电量
