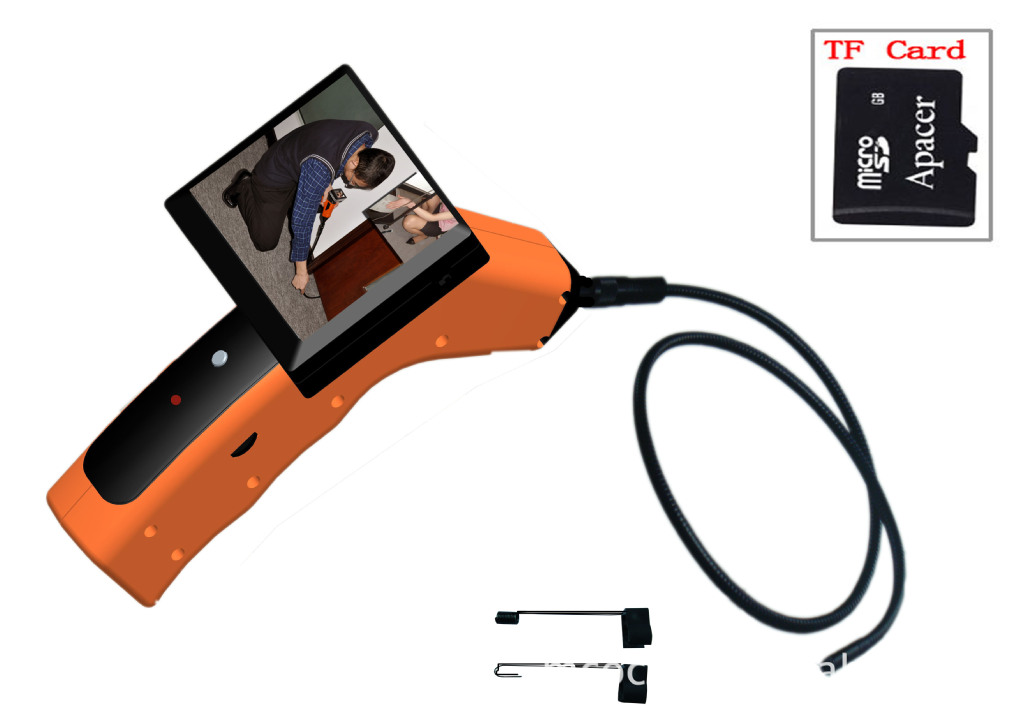

一：产品简介

非常感谢您购买本公司产品，为了您更加清楚的了解产品性能和正常的使用维护本产品，请您在使用前仔细阅读本说明书。希望本产品更能够提高您的驾驶乐趣和行车安全。

二：应用范围：探测人眼或者手难以到达的地方，寻找物体等

三：特点

● 4频道无线接收功能

● 可播放MP3音乐

● 可拍照和录像

● 可回放图片，录制的视频

● 可当U盘使用

● 支持32GB TF卡

● 3.45英寸彩色LCD显示

● 拍摄图片分辨率JPEG 640*480

● 视频分辨率AVI 640*480

● 图片格式JPEG

● 视频格式MJPEG

● DVR内置锂电

● 发射用4节“AAA”电池

● 300K 高清彩色CMOS芯片

● 4灯白光LED

● LED补光灯亮度可以调节

四：功能按键说明

:返回键 ，短按返回到上一层菜单 ，长按会软关机（在开机状态下），软关机后长按进入开机画面后会自动关机(外接电源时，用锂电供电可以正常开关机)，要开关一下ON/OFF开关才可以开机。

Rest: 复位键，在机子意外死机时按键复位 并自动重启。

Left:: 移位键，回放音乐或视频时短按选择下一段或者下一张照片，长按减小音量。在时间日期调节时增加数值，在无线录制时按此键切换频道。

Right: 移位键，回放音乐或视频时短按选择上一段或者上一张照片，长按增加音量。在时间日期调节时减小数值。在录像预览模式下按此键切换到拍照模式，在拍照模式下按下此键就拍一张照片

OK：确认键，在录像预览模式下按此键切换到录像模式，在录像模式下短按此键开始录像，再短按一下停止录像。在时间日期调节时确认和跳到下一调节项。

USB：连接电脑时插入USB数据线自动切换到存储器模式，也可以外接DC5V电源可以不用装“AAA”电池由外接电源供电，此时手柄上的总电源开关无效。

A/V OUT：在回放视频时可以切换到TV输出，用TV或其它视频设备观看视频内容

TF: TF存储卡插槽

OFF/ON：3.5录像部分电源开关，在不用此设备时请打在OFF状态，注意在录制或者拍照时请不要直接打在OFF,要退出录制项目后再关机。否则将不保存最好一段视频或者最后一张照片。在正常工作时打在ON状态。在机子意外死机时请关闭后重新打开机子将会正常工作。

七：摄像头部分操作

7.1：按正确的方向装好4节“AAA”电池，打开手柄处的电源开关

7.2：DVR接收机开机后按Left键切换到与摄像头相同的频道上，收到正确清晰的图像

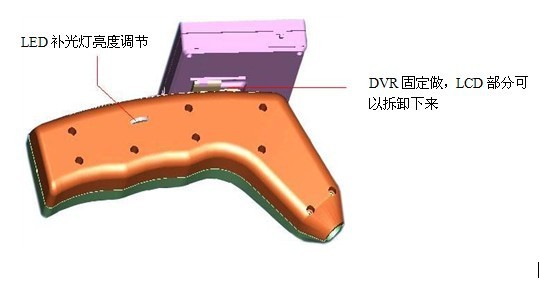

7.3：在录制菜单下光线较按时调节手柄上的背光补偿旋钮，可以调节LED的发光强度。

7.4：在录制菜单下请拉伸软管探测需要观看的地方

7.5：在使用完毕时请关闭电源，减少电量的损失。在长时间不用时请取出电池。

7.6：建议使用高性能的电池.

八：电气参数

八：问题解答

1：在本机上回放无图

答：请检查功能设置里的显示设置是否设置在TV输出状态，设置在TV输出状态后在回放时产品会切换到TV显示模式。

2：图像不能存储

答：此问题有可能是TF卡不良或者内部Flash和TF卡在多次循环录制或拍照时存储到有坏文件，或者是在录像或者拍照时直接关闭电源使机子存储到有坏文件，请将卡里重要资料在电脑或者其他设备上备份好后将存储器格式化后再试，一般都会好的。TF卡在第一次使用时都最好要进行格式化操作一次，才会更好的使用。

3：图像一片白，看不清楚

答：检查被测光线是否较亮，LED补光灯是否已经打开，请将LED灯关闭或者调暗，还可以试着将被摄物体和摄像头的角度移动一点，一般在光线较强时斜着观看效果会比较好些。

4：图像模糊

答：检查摄像头镜片是否脏，污，请擦拭干净。注意不要用腐蚀性强的溶液清洗。
