亥姆霍兹线圈根据磁力大小，均匀区，均匀度，尺寸，功能等不同价格会差别很大，具体请咨询客服！
HM-3MF三维方形亥姆霍兹线圈出厂检验报告

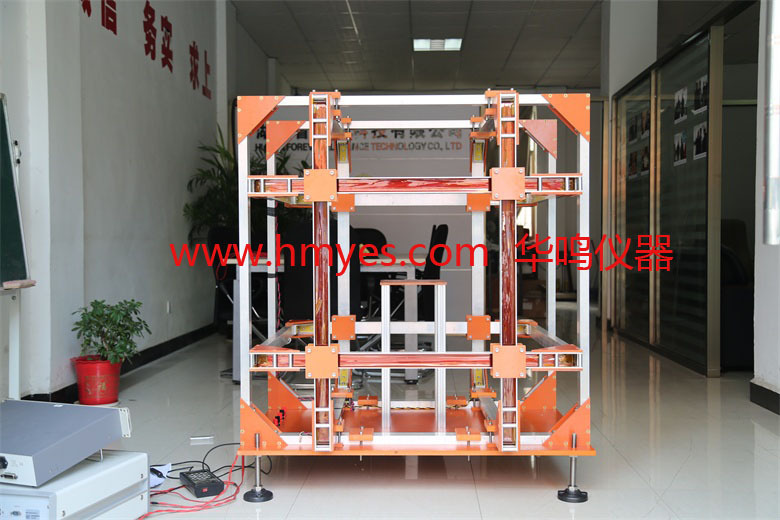

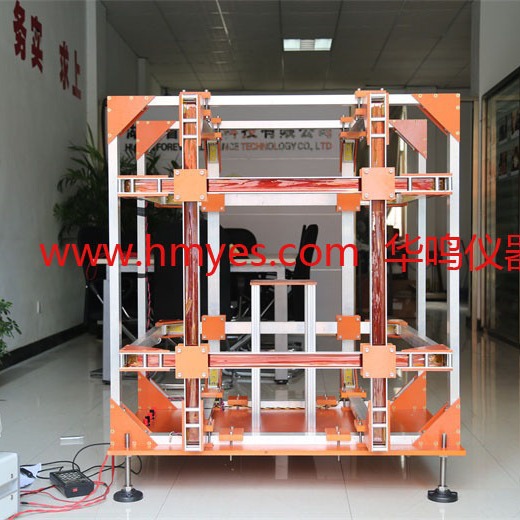

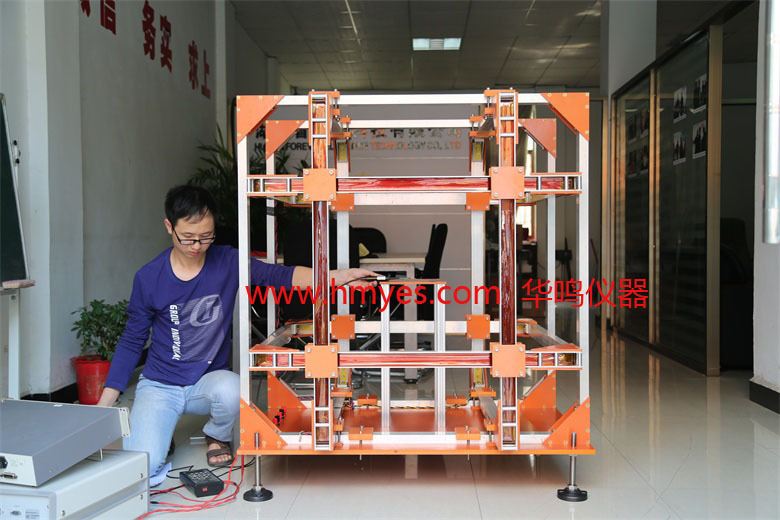

产品名称：HM-3MF三维方形亥姆霍兹线圈
出厂编号：MF150428094
出厂单位：华鸣仪器设备有限公司
用户单位：某半导体有限公司
出厂时间：2015年5月14日
检验仪器：FLUK 8845A数字万用表、lakeshore 425高斯计
检验单位：虞城县华鸣仪器设备有限公司，就磁场发生线圈进行常规测试和磁场检验，具体检验结果如下：
一、线圈常规常数：
|
线圈 |
绕线线径 |
单线圈匝数 |
总线圈电阻(20℃) |
|
x线圈 |
1.5mm |
126匝 |
11.2Ω |
|
y线圈 |
1.5mm |
118匝 |
9.9Ω |
|
z线圈 |
1.5mm |
104匝 |
8.2Ω |
二、x线圈磁场检验
|
恒流电流（A） |
磁场实际测试数据(Gs) |
||||
|
75,75 |
-75,75 |
-75,-75 |
75,-75 |
0,0 |
|
|
1.0 |
1.95 |
1.95 |
1.95 |
1.95 |
1.95 |
|
3.0 |
5.49 |
5.49 |
5.49 |
5.49 |
5.50 |
y线圈磁场检验
|
恒流电流（A） |
磁场实际测试数据(Gs) |
||||
|
70,70 |
-70,70 |
-70,-70 |
70,-70 |
0,0 |
|
|
1.0 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
|
3.0 |
5.79 |
5.79 |
5.79 |
5.79 |
5.80 |
z线圈磁场检验
|
恒流电流（A） |
磁场实际测试数据(Gs) |
||||
|
65,65 |
-65,65 |
-65,-65 |
65,-65 |
0,0 |
|
|
1.0 |
1.85 |
1.85 |
1.85 |
1.85 |
1.85 |
|
3.0 |
5.24 |
5.24 |
5.24 |
5.24 |
5.25 |
三、均匀区范围：
均匀度在范围133mm*140mm*150mm内优于0.3%
四、其他说明：
外壳与骨架采用不导电材料制作，绝缘电阻大于50MΩ。外壳安全不导电，可放心使用。
检验人员（签名）： 审核人员（签名）： 检验单位（章）
出厂时间：2015年5月14日
