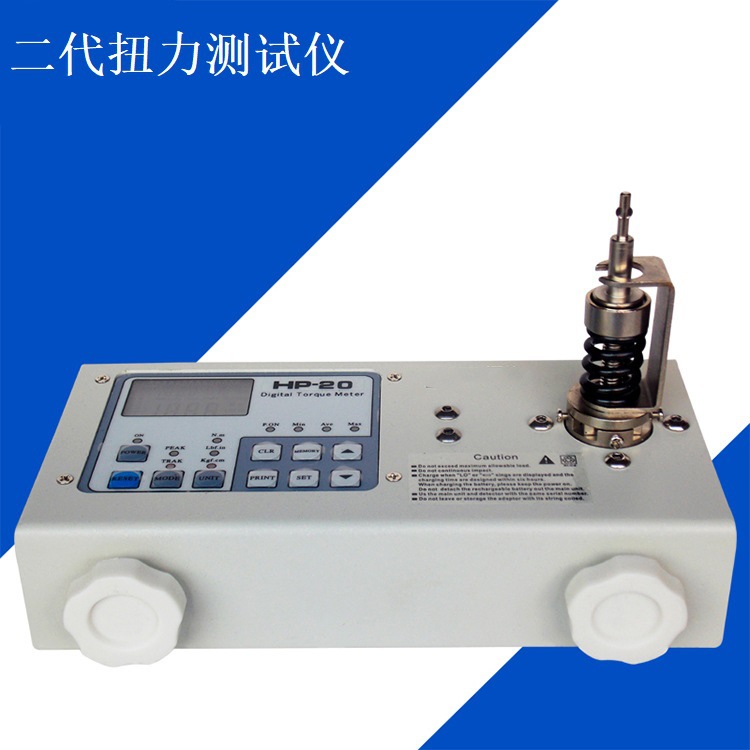

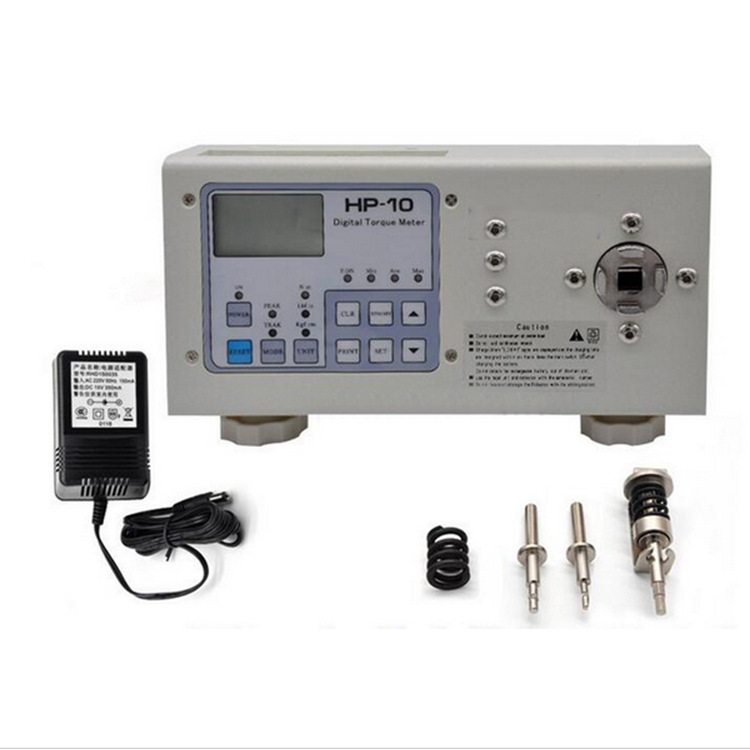

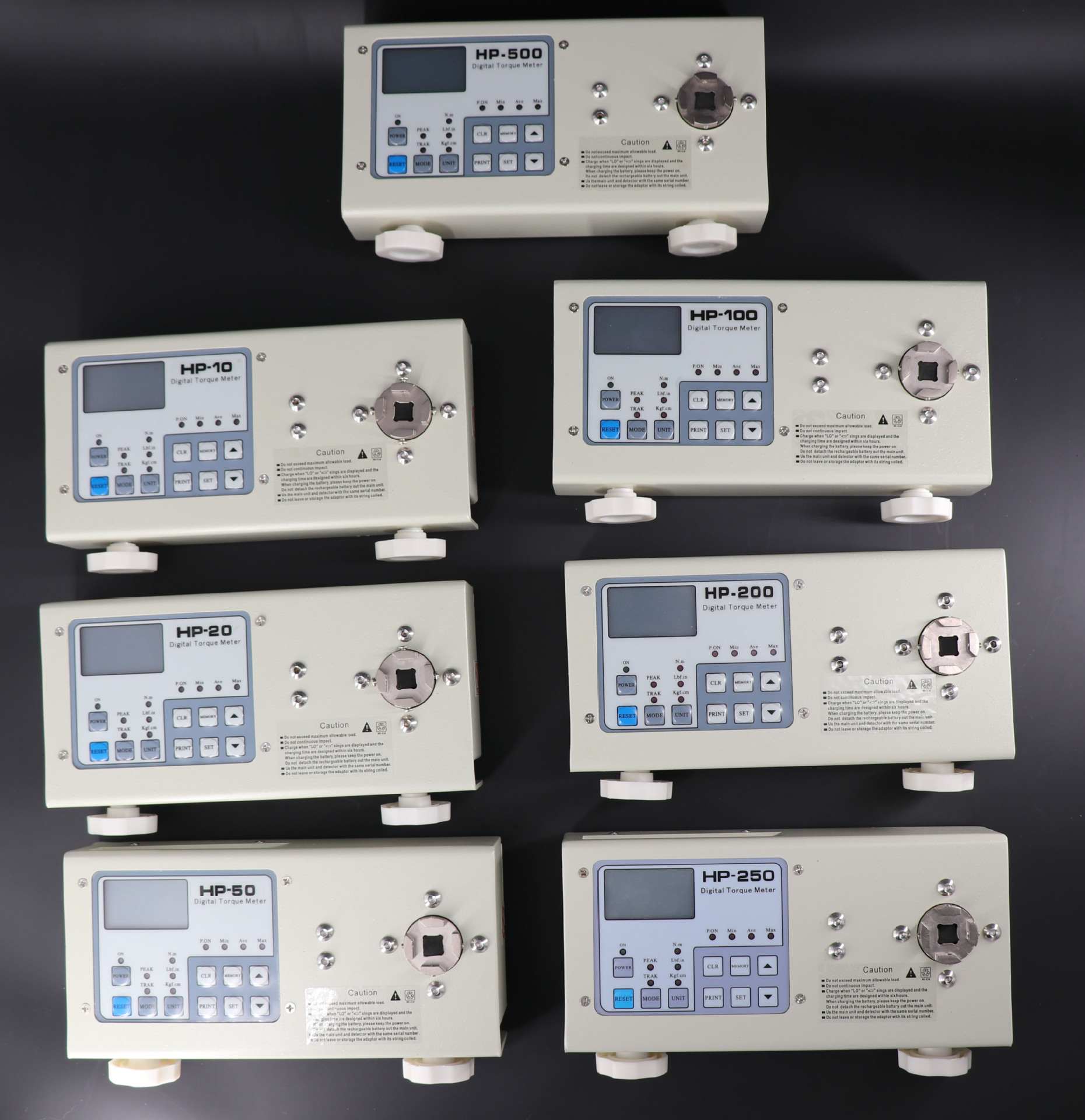

HP电批扭力测试仪系列介绍

一、电批扭力测试仪用途

1、数字扭力测试仪是检测和测试及校准各种力矩的仪器；
2、用于测量和校正各种电批、风批、扭力批、扭力板手的力矩及扭力设定状况；
3、适用于各种需测量力矩的转轴、轴承等产品、卡具及夹具等工具。
广泛应用在五金加工、电子产品、电器、设备、相机、钟表、玩具、测量仪器及IT等行业，甚至军工、航天、汽车等行业之使用。

二、电批扭力测试仪主要特点

1、扭力方向显示（顺时针、逆时针方向）；

2、自动报警功能：可设定上限报警值和超本机扭力范围报警值；

3、可存储、并打印10个测试数据，包括平均值和峰值及现场测试曲线；

4、自动计算储存平均值和峰值等数据；

5、三种单位转换：Kgf.cm  /  Lbf.in  /  N.m

6、测量模式两种：[ PEAK] 峰值、[ TRACK ] 实时数据，并带指示灯。

7、电量显示和充电显示；

8、大容量锂电,自动充电保饱控制(充满后自动关机)和10分钟无操作自动关机数据保存设计（按“SET”键两下，副显示为“P.OF”,在用[▲ ]、[▼] 调节）。

9、数据输出有模拟波形信号和数字信号并可将测量数据传输到电脑(使用输入工具)。

三、电批扭力测试仪产品说明

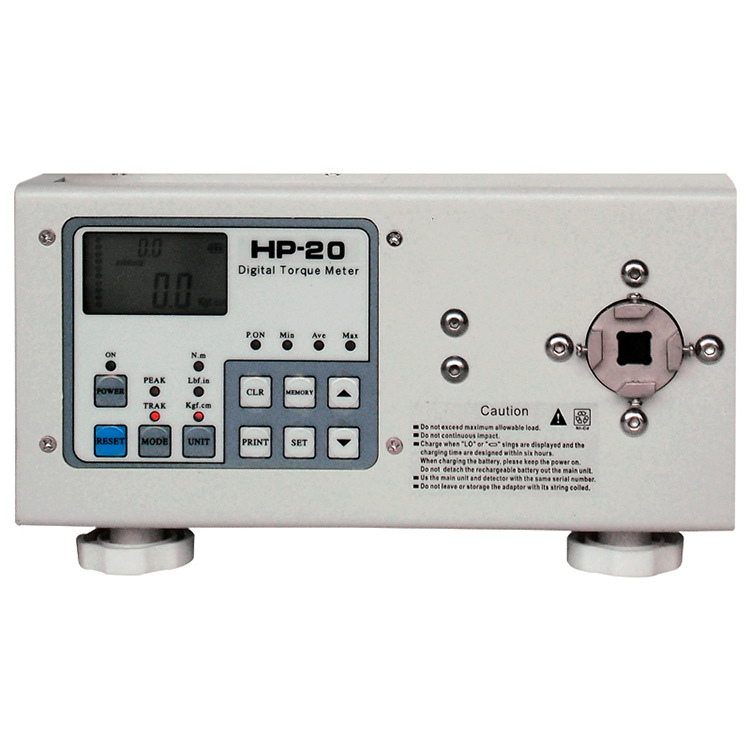

㈠、面板说明及操作：

1、[ POWER ] 键：电源开关。

2、[ PESET ] 键：复位归零健。

3、[ UNIT ] 键：测量单位转换键，按此键设置测量单位，相应指示灯亮kgf.cm- lbf.in-N.m 。

4、[ MODE ] 键：测量模式键，按此键选择[ PEAK]峰值 、[ TRACK ]跟随值,相应指示灯亮。

5、[ SET ] 键：设置键要配合各功能键，如[▲ ]、[▼]等键使用。

6、[PRINT ] 键：可连接微型打印机输出打印。

㈡、功能设置：

1、报警值设置

按住[ SET ] 键，显示屏副显示区出现SET。其中可按 [ ▲ ] 键调节加数,按[▼] 键调节减数，进行报警值设置。设好后按“SET”保存，同时进入无操作关机时间调整。

2、自动关机时间调整（入无操作关机时间调整）

在按住[ SET ] 键第二下后，显示屏副显示区出现P.OF，进行无操作关机时间设置。其中可按 [ ▲ ] 键调节加时间,按[▼] 键调节减时间，时间在00—60之间。

㈢、存储和求平均值：

1、按[ MEMORY ] 键：记忆存储设置键,此时屏上“AVERAGE”消失，则进入存储状态。存储状态下可按“CLR”进行存储前删除。

2、屏幕左边显示中，指向①，上面的副示区为0.0。

3、测量前先按“”RESET“进行清零，测试一个扭力值，按”“RESET”

进行保存，此时显示中，指向②，同时①的旁边打上钩√，表明以存入一个值在①中，以此类推，可进行②到⑩的存储，可用[▲ ]、[▼]进入查看存储的数值。当不满意其中的值时，指向此值，测试一个值，在按“RESET”进入代替。

当测试值存入后，可进入求平均数值，按“MEMORY”，此时屏幕显示“AVERAGE”，同时也退出了存储状态，而副显示区显示的是平均值。

㈣、打印输出

    此项功能需要选择是否连接电脑，如果需要连接电脑，可测试现场趋势图，可进行，分析，可打印输出。

注：1）在[ PEAK] 测量模式下才能进入[MEMORY]

不在“MEMORY”状态下,[ CLR]键不起作用。

五、产品参数：

测试软件介绍(选配)：

  通过USB接口和设备连接可记录测试数据并生成测试曲线在线观察测试状态，可以导出EXCEL、TXT等文件，生成测试报告并打印。
