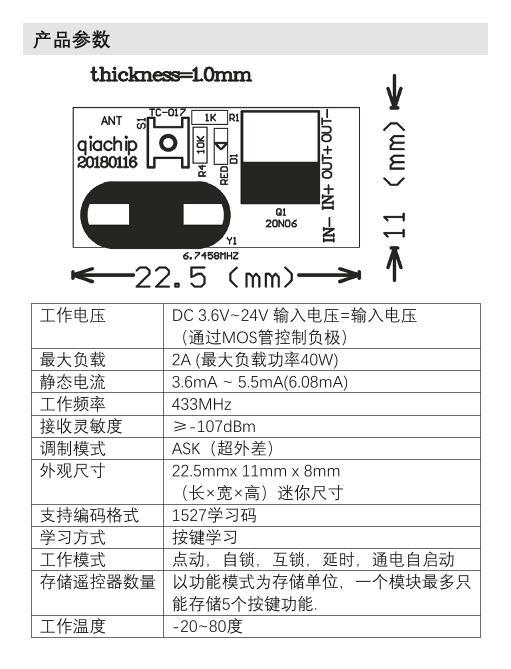

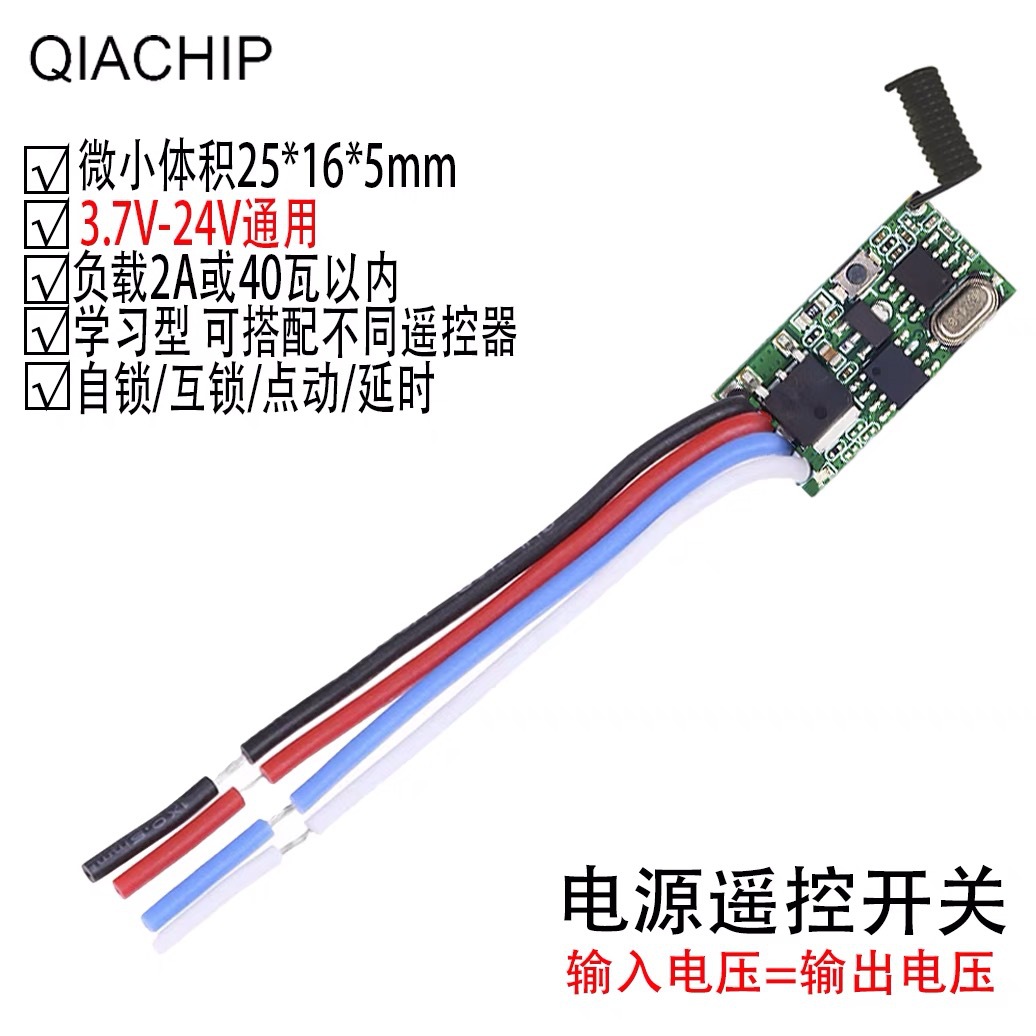

产品参数

工作电压：DC 3.7V~24V

较大负载：2A（较大负载功率48W）

静态电流：3.6mA ~ 5.5mA(6.08mA)

工作频率：433MHz

接收灵敏度：≥-107dBm
输出电压：

输入DC3.7V~DC24V

输出DC3.7V~DC24V
调制模式：ASK（超外差）

支持编码格式：1527学习码

存储遥控器数量：≤5个

工作模式：点动，自锁，互锁.延时

学习方式：按键学习

工作温度：-20~80度

应用范围

LED灯，LED灯串，圣诞树灯串，灯光控制开关,单路迷你控制器风筝灯橱柜灯LED灯串开关等等

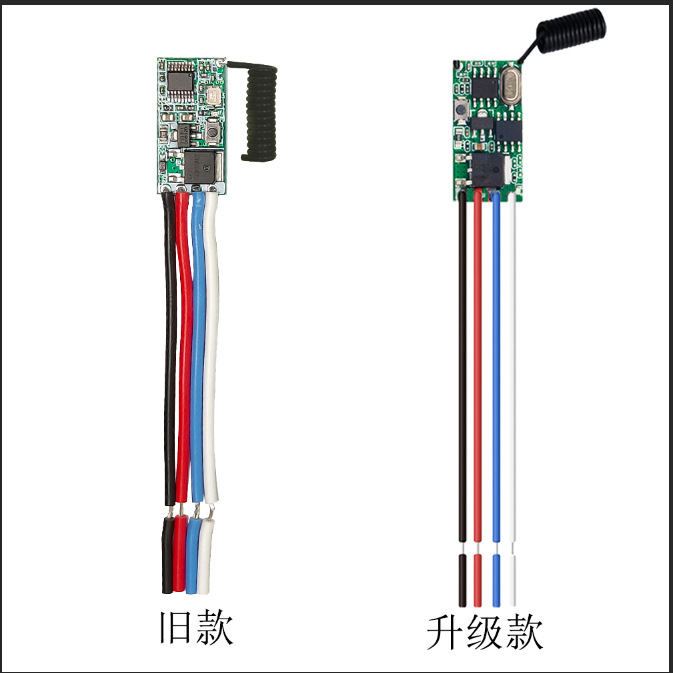

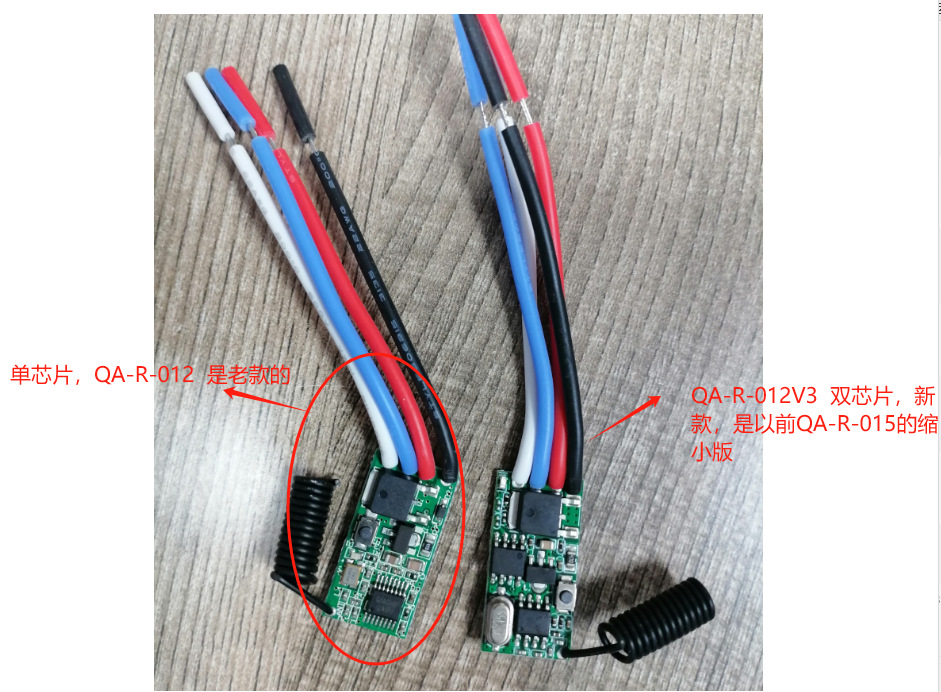

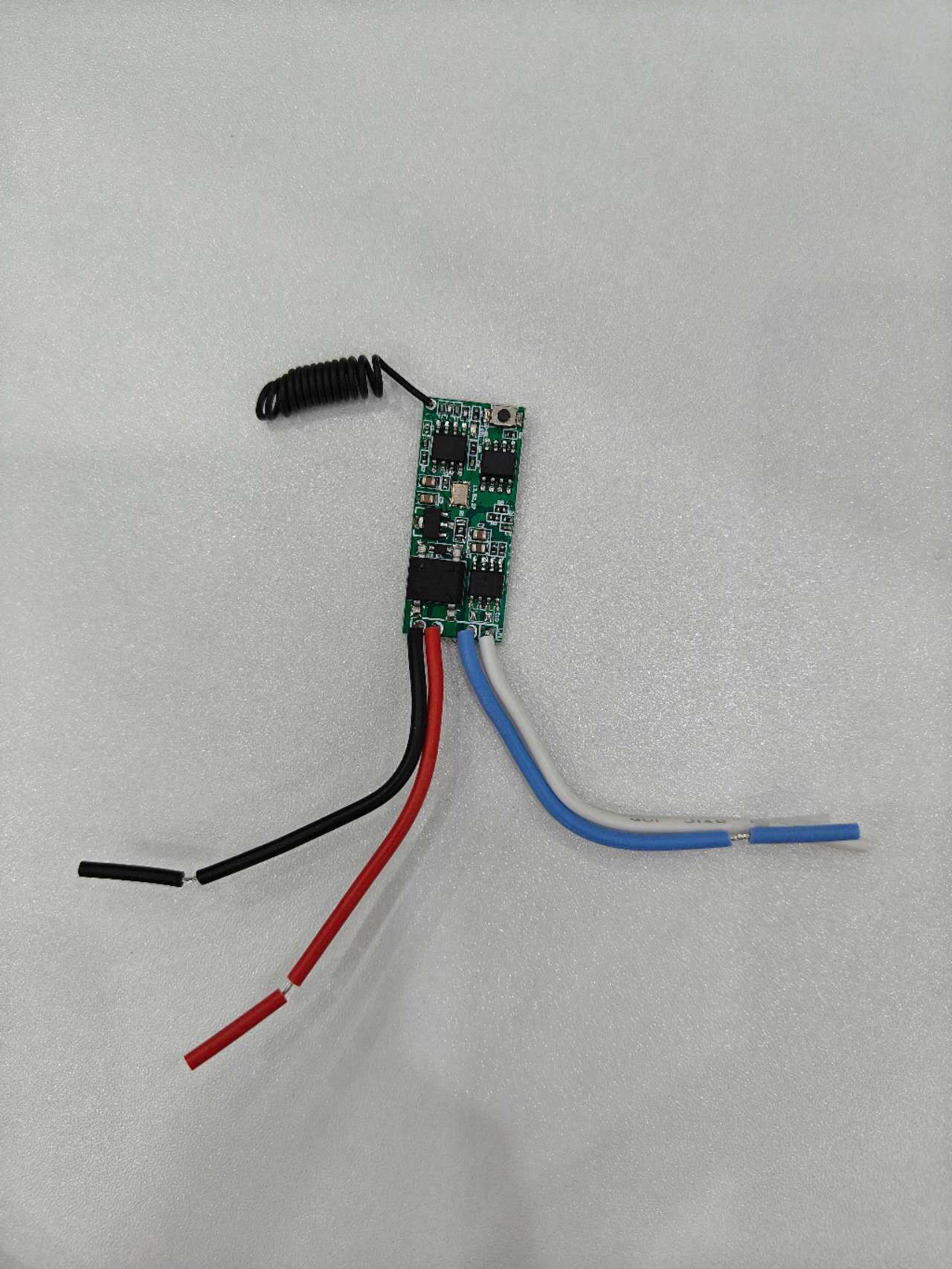

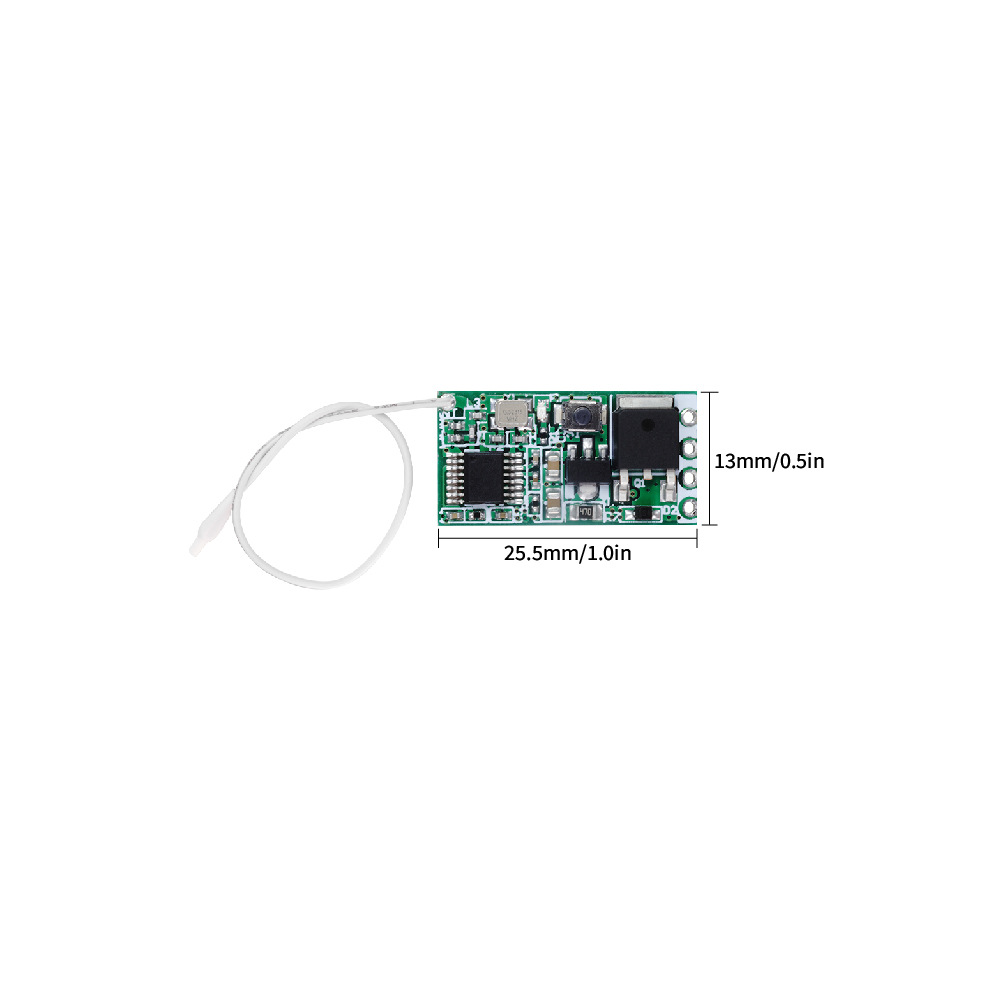

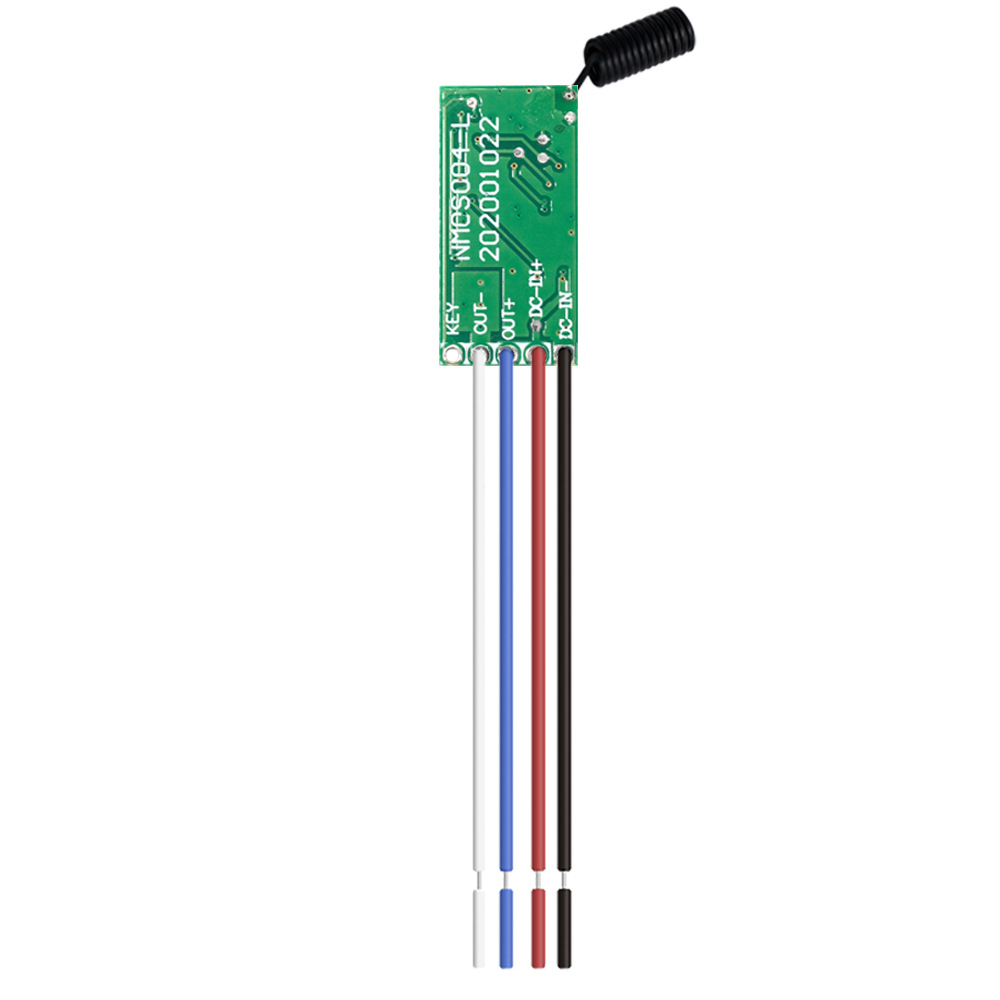

QA-R-012V3远程距离升级款式

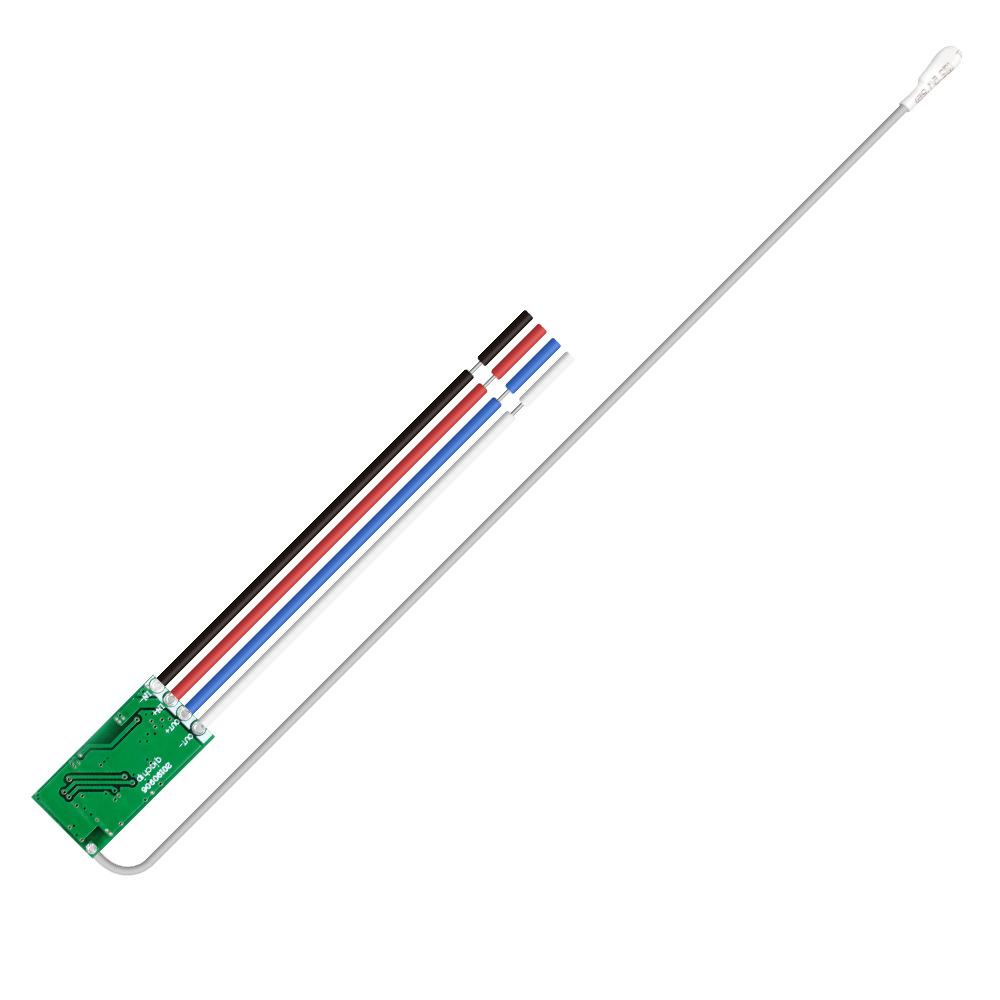

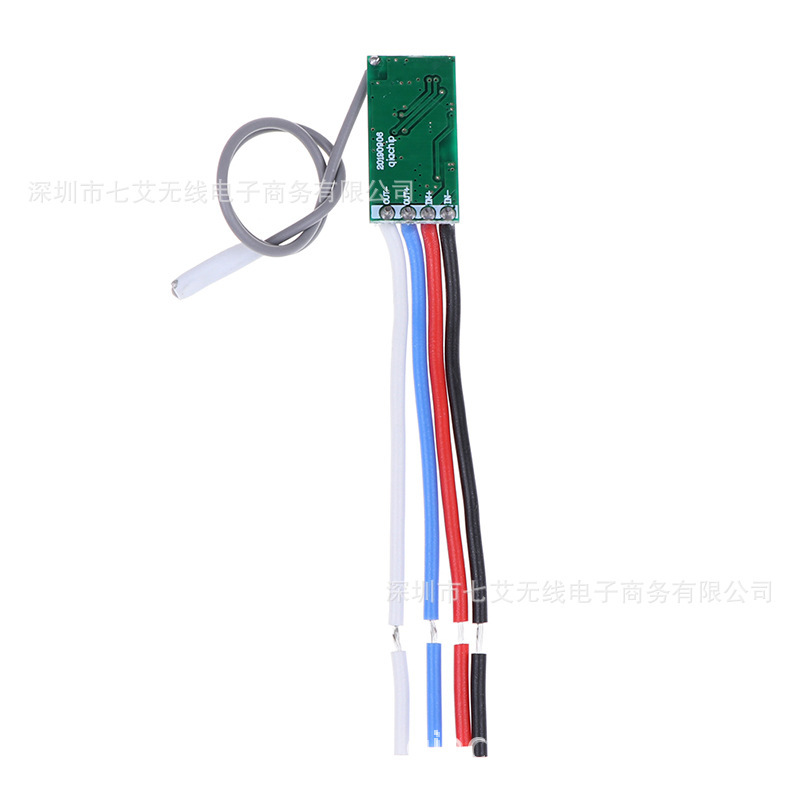

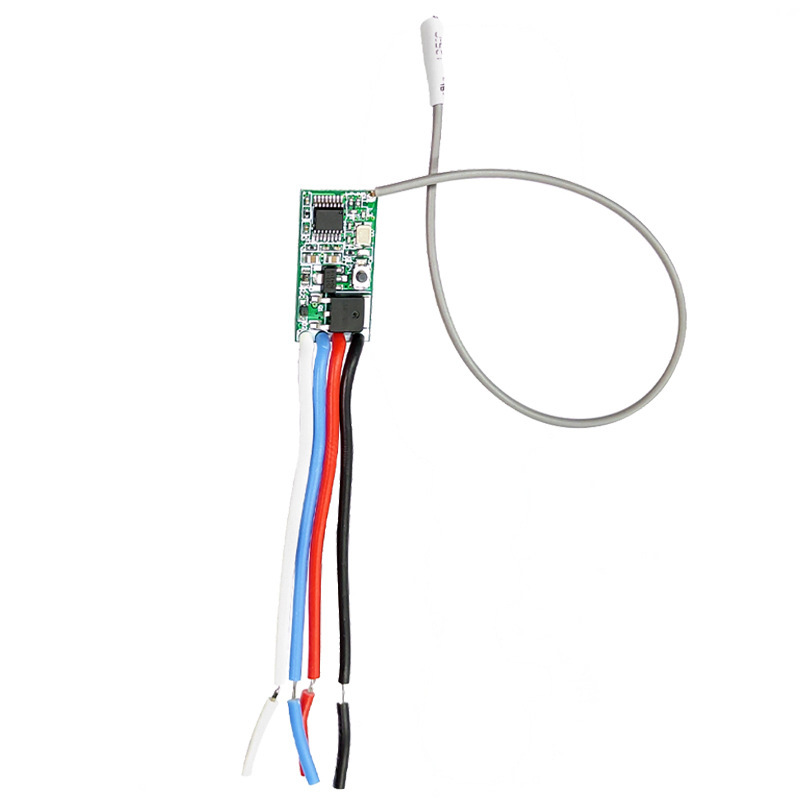

QA-R-011白色天线款式

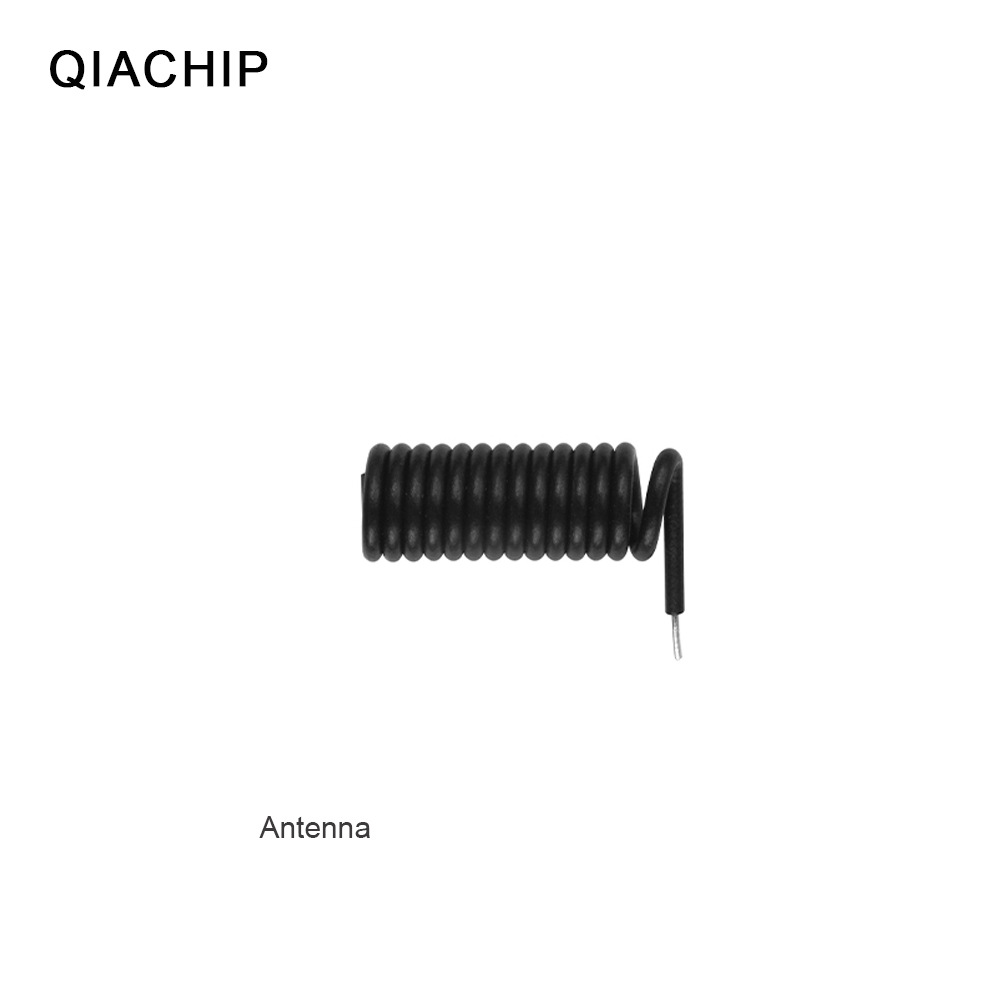

QA-R-012黑色天线款式

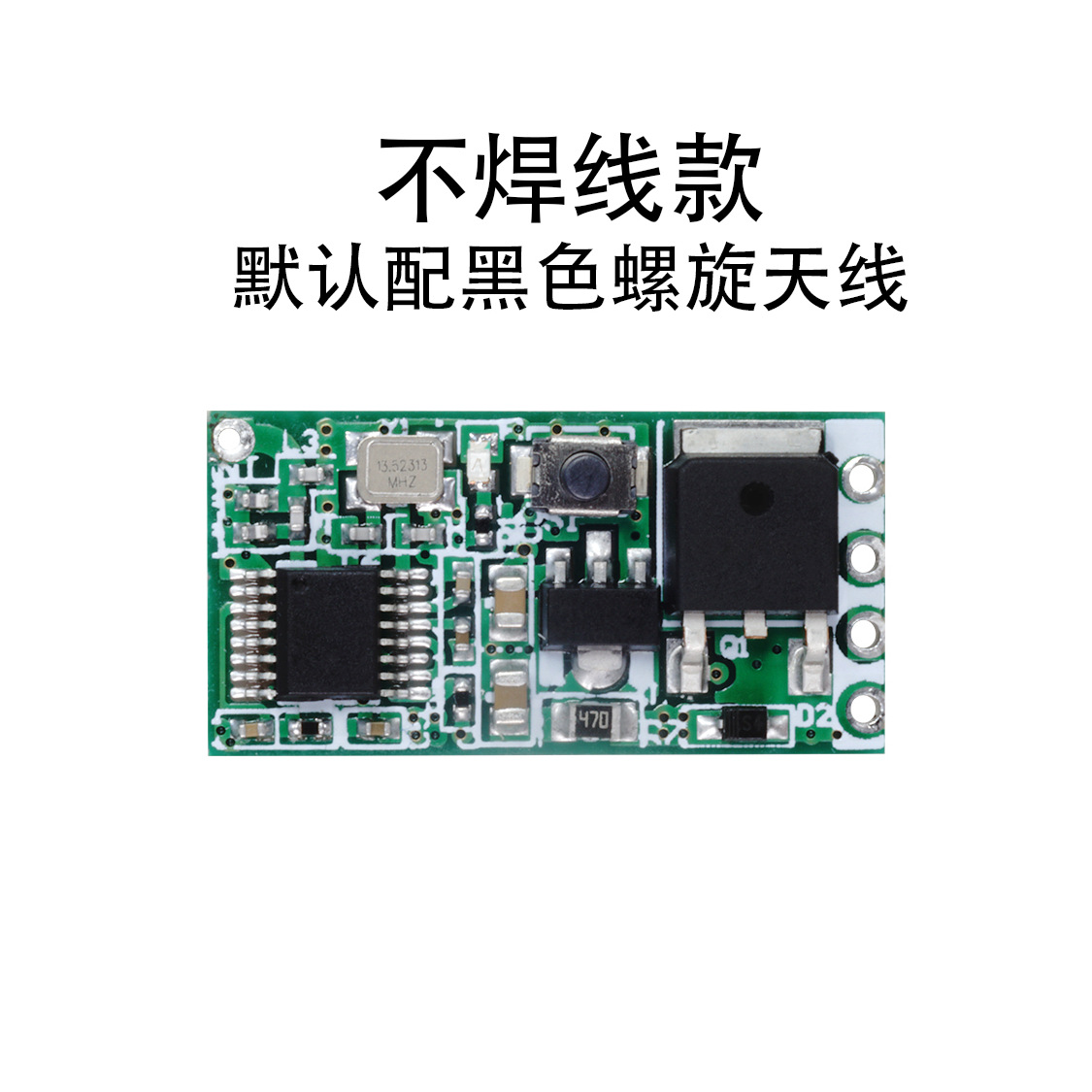

QA-R-013B输出没有线/焊接黑色天线


QA-R-013w输出没有线/焊接白色天线

工作模式解释：

点动：按下远程按钮，继电器连接，释放远程按钮，继电器断开。

自锁：按下遥控器按钮，继电器连接，按两次遥控器按钮，继电器断开。

互锁：按下远程按钮A，继电器连接，按下远程按钮B，继电器断开。

应用范围:

LED灯，LED灯串，圣诞树灯串，舞台灯光控制开关

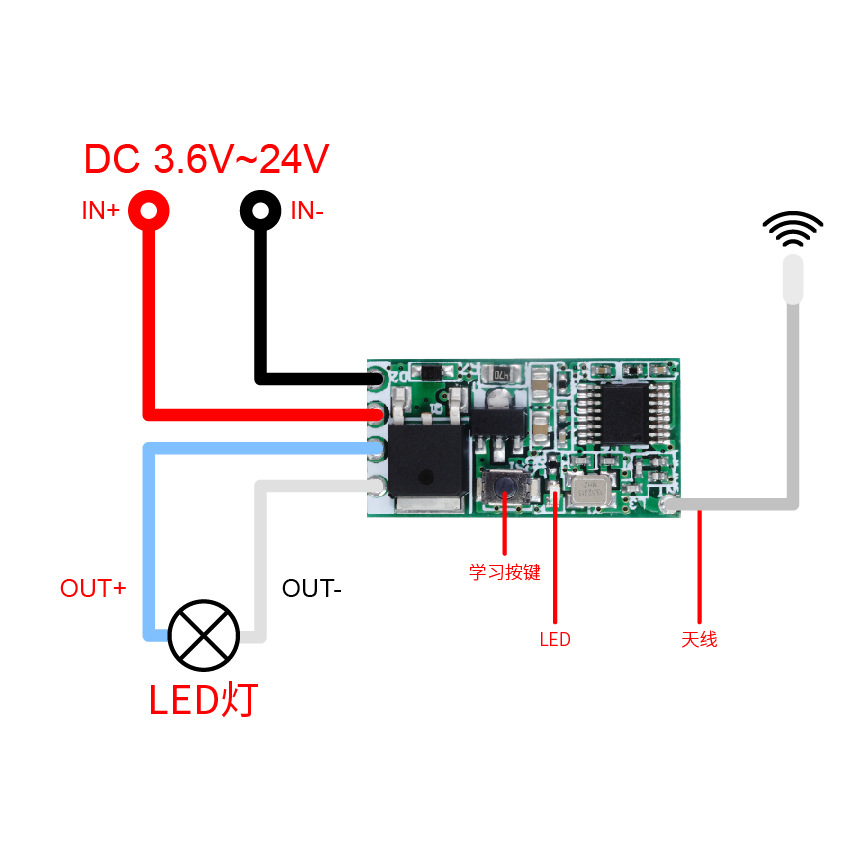

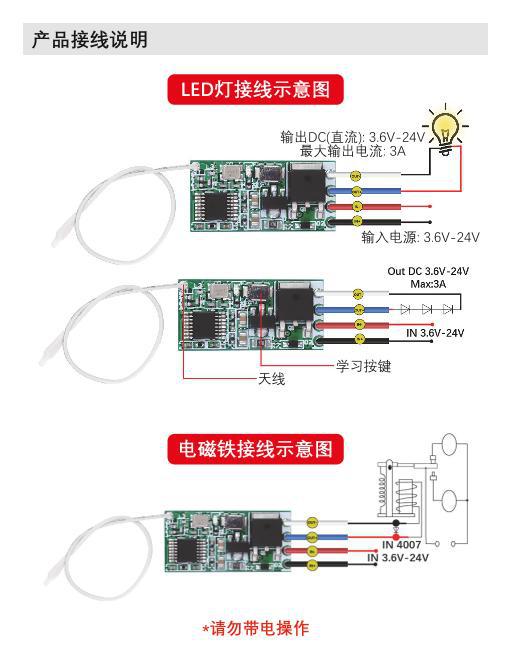

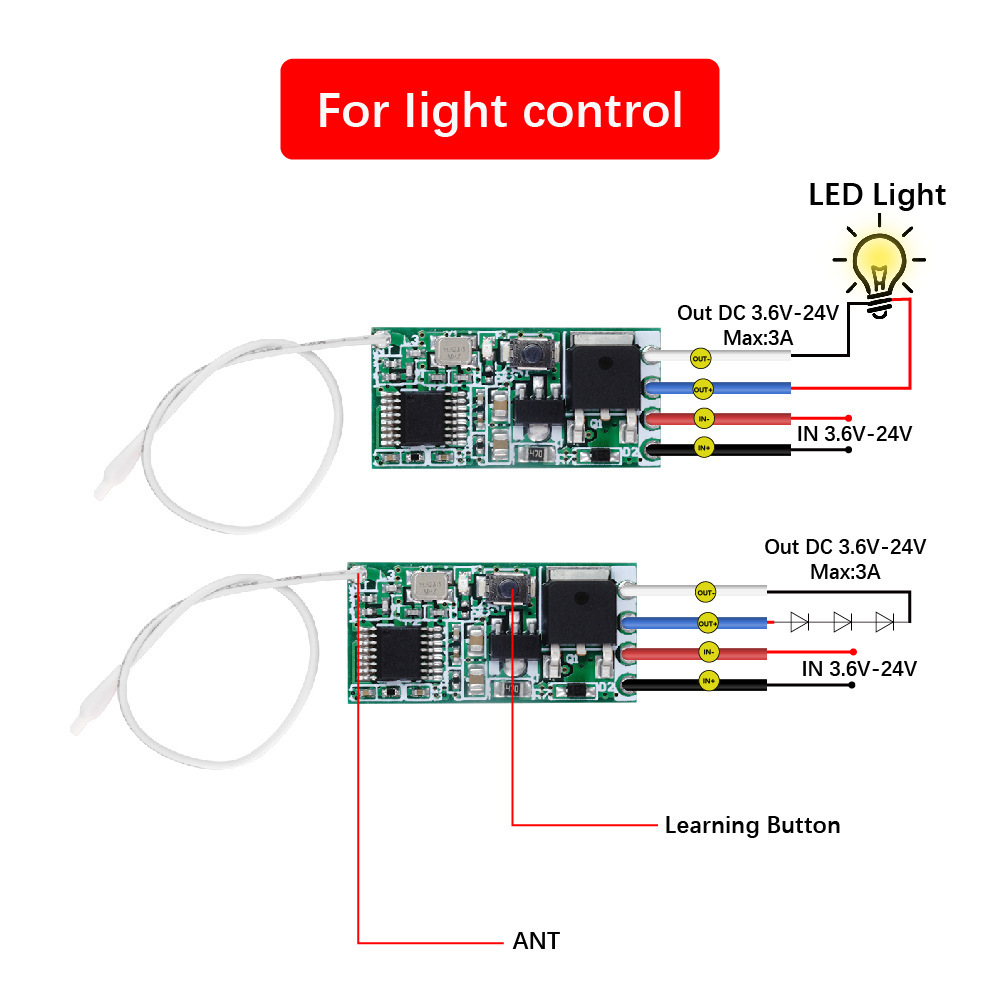

注意接线方式前看清楚，以免短路。

黑（-负极）红（+正极）【电源输入端】

白（-负极）黄（+正极）【负载输出端】

一、输出工作模式（分4种：点动/自锁/互锁/延时/通电开）

A、点动：（按住遥控器开，松手关）

B、自锁：（按下遥控器开，再次按下遥控器关）

C、互锁：（按下遥控器第一键开，按遥控器第二键关）

D、延时：（按下遥控器开，5秒自动关）

二、使用方法

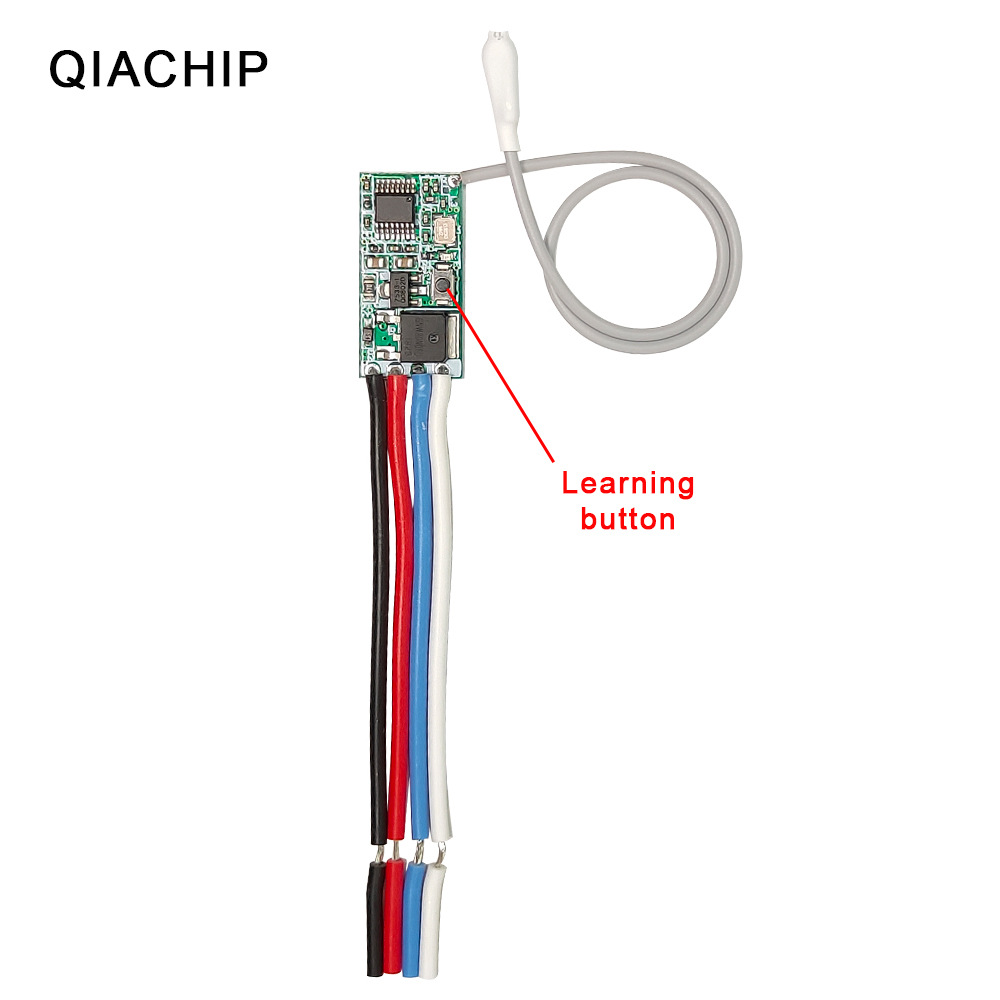

1）设为点动：按接收模块对码键1次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

2）设为自锁：按接收模块对码键2次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

3）设为互锁：按接收模块对码键3次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

4)设为延时5秒：按接收模块对码键4次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

5)设为延时10秒：按接收模块对码键5次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

6）设为延时15秒：按接收模块对码键6次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

7）设为延时20秒：按接收模块对码键7次（约2秒）这时蓝灯亮起8秒内按遥控器任意按键一下即对码成功.

8）清码功能：按学习按键对码8次，LED指示灯闪烁6次，清码完成.

9）设置来电开：接收模块按键长按5秒，蓝灯闪烁3次，上电模式为开.

（注意：当切换工作方式时、请断电后，再插上电源清码和对码）

                      量多、批量、合作、拿货价可谈、优惠价可谈！！

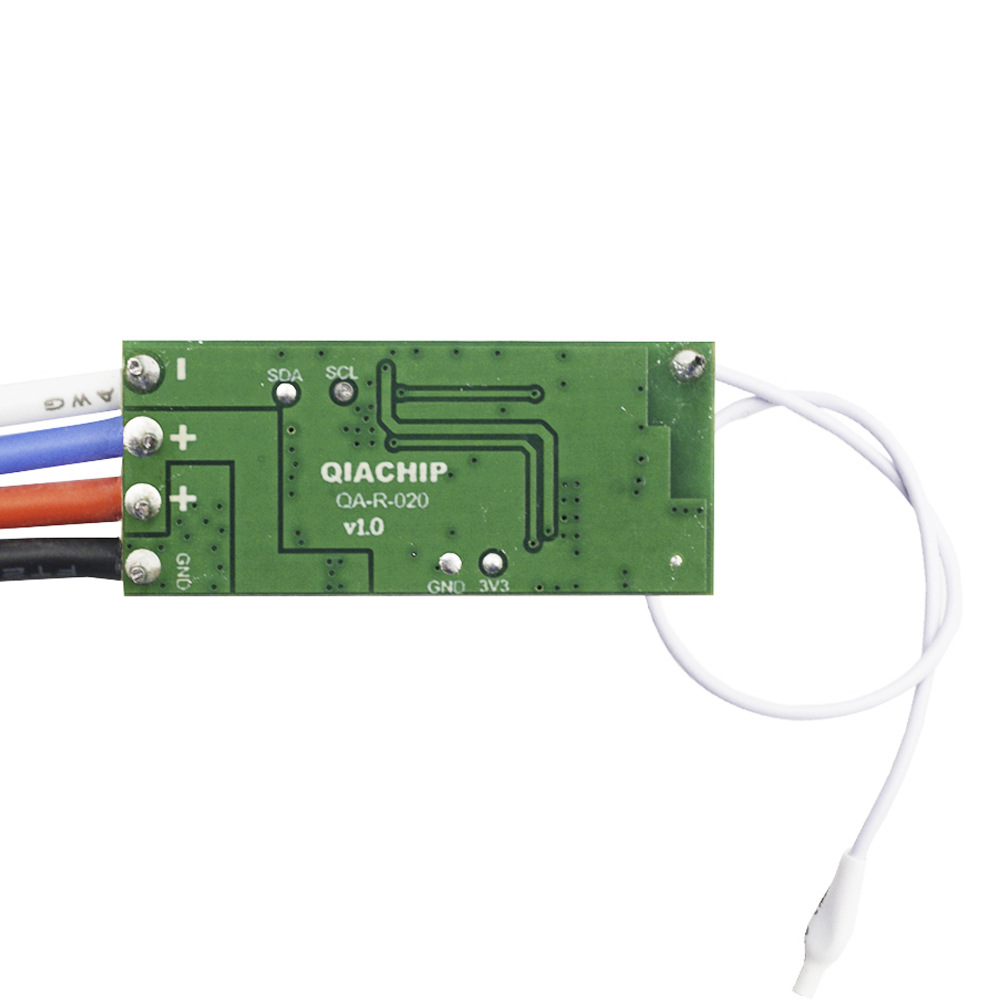

                                                                                                            QA-R-020自动断电模块

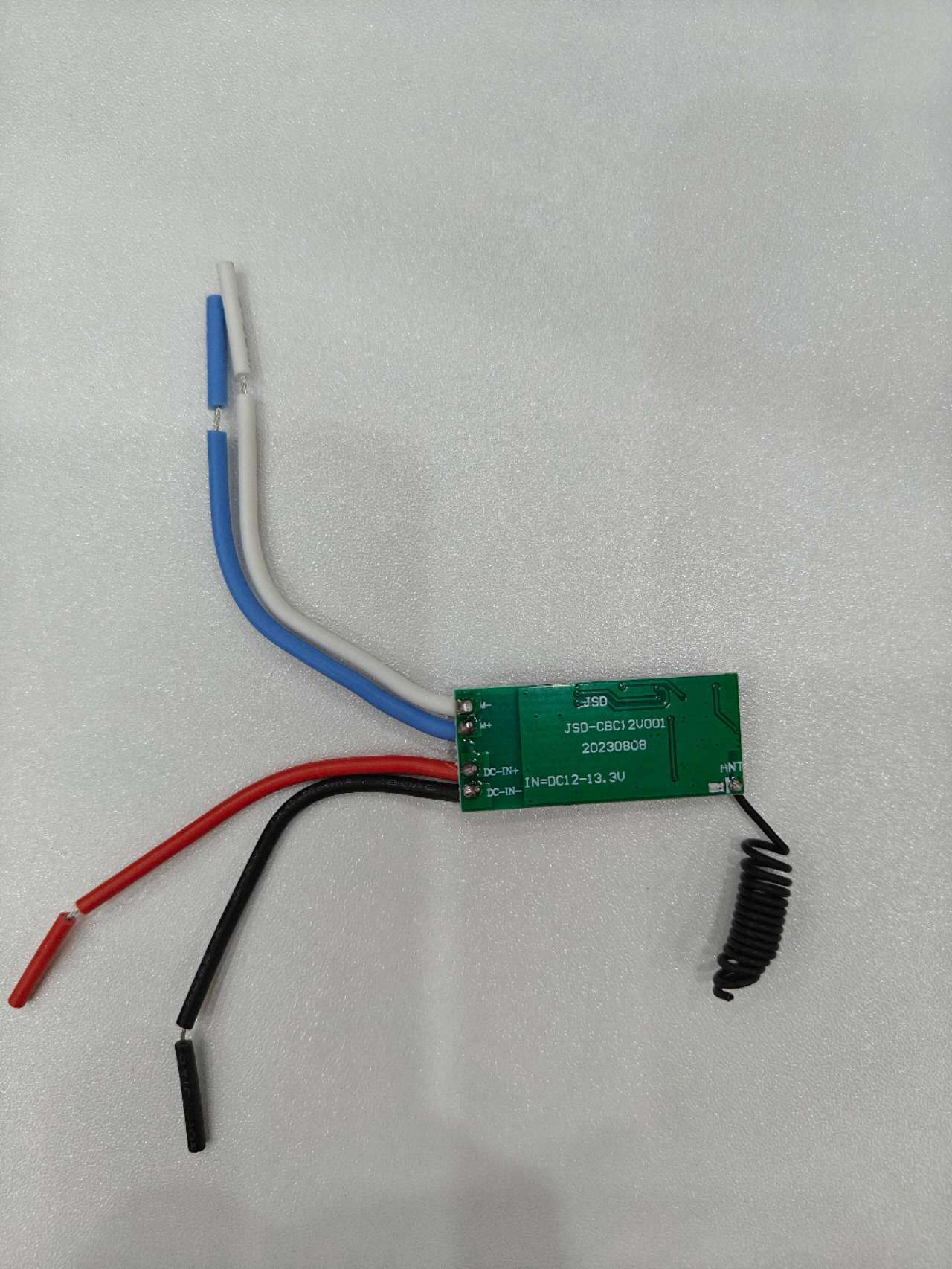

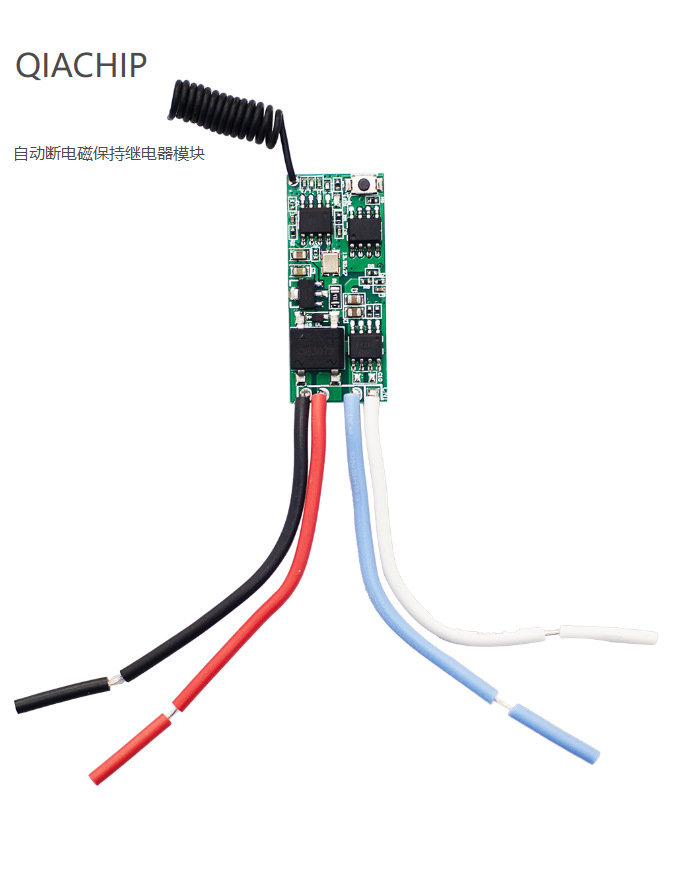

QA-R-031自动断电磁保持继电器模块[实物]

参数：

1,供电电压范围：DC6-24V
2,静态功耗：3.5MA
3，自动断电压点：11.8V正负0.2V
4，遥控器不起作用电压：13.3V正负0.2V.
5,功能说明：对码。
按学习键一下，模块进入学习状态led灯亮起，用遥控器按按键对码，按第一个按键，led灯闪三下，第一按键指定为“开”按键；再按第二遥控按键指定为“关”按键，配对成功后指示灯熄灭。
6，备注说明：产品工作在6V-13.2V区间内遥控器才正常配对和遥控开关磁保持继电器，当供电电压低于11.8V延时30秒，产品输出200MS关机信号；此时遥控器可以按键打开磁保持继电器，如果电压还是低于11.8V,30秒后产品会再次断开磁保持继电器。当电压电压高于13.3V时，产品遥控功能失效防止开车过程中误触发，造成行车断电。

7：清码：接收模块按8次按键进行清码。清码后所有学习遥控器失效。
8，普通款配对操作相同，没有自动断电功能和行车防误触功能，

实物【升级款式远程距】
