性能参数
● 工作温度：-20-60℃
●供电电压：DC12V~24V
● 输出：3回路
● 连接方式：共阳
● 控制器尺寸：L90ΧW70ΧH28 mm
● 包装尺寸：L150×W100×H60mm
● 净重：117g
● 毛重：150g
● 静态功耗：<1W
● 输出电流：<4A/ch
● 输出功率： 12V:<144W；12V:<288W；
外型尺寸

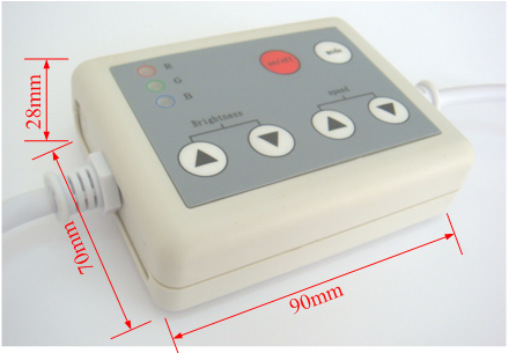

（控制器）

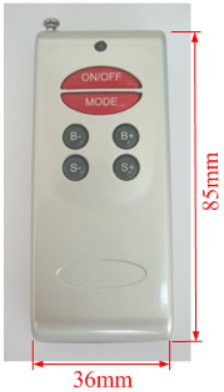

（遥控器）
接口说明
电源输入接口：
采用2芯护套线作为连接线， 其中：红色线→ + 黑色线→ ―
负载输出接口：
采用4芯护套线作为连接线， 其中：黑色线→ + 红色线→R 绿色线→G 蓝色线→B

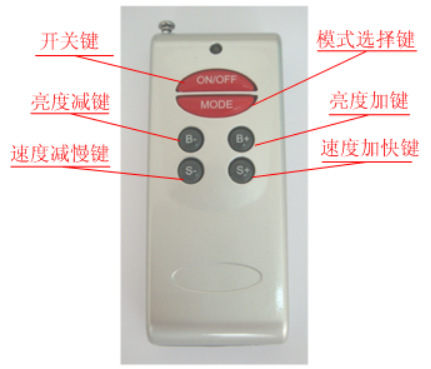

使用说明
|
符号 |
按键名称 |
说明 |
|
|
On/off |
开关键，任何状态下可开启或关闭控制器输出 |
|
|
Program |
模式选择键，每按一次，灯光样式变化一次，可选择不同的样式变化，共21种变化模式 |
|
|
Brightness down |
亮度减键，输出信号亮度控制，每按一次亮度级数减1 |
|
|
Brightness up |
亮度加键，输出信号亮度控制，每按一次亮度级数加1，共256级 |
|
|
Speed down |
速度减慢键，每按一次变化速度级数减1 |
|
|
Speed up |
速度加快键，每按一次变化速度级数加1，共100级 |
●每按一下，绿色指示灯闪一下，提示已进入下一个状态。
●标准变化功能如下表所示：
|
序号 |
样色 |
备注 |
序号 |
样色 |
备注 |
|
1 |
静态红色 |
亮度可调，速度不可调 |
7 |
静态白色 |
亮度可调，速度不可调 |
|
2 |
静态蓝色 |
8 |
三色跳变 |
亮度可调，速度可调 |
|
|
3 |
静态紫色 |
9 |
七色跳变 |
||
|
4 |
静态绿色 |
10 |
三色渐变 |
速度可调,亮度不可调 |
|
|
5 |
静态黄色 |
11 |
七色渐变 |
||
|
6 |
静态青色 |
|
|
|
典型应用
