K1小巧型数字化电火花检测仪（捷克诺顿）







产品用途

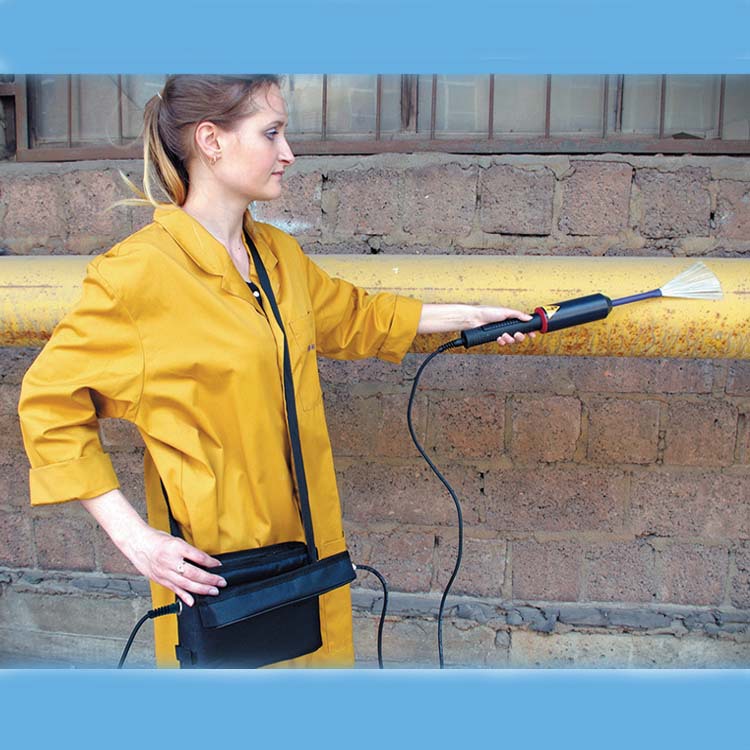

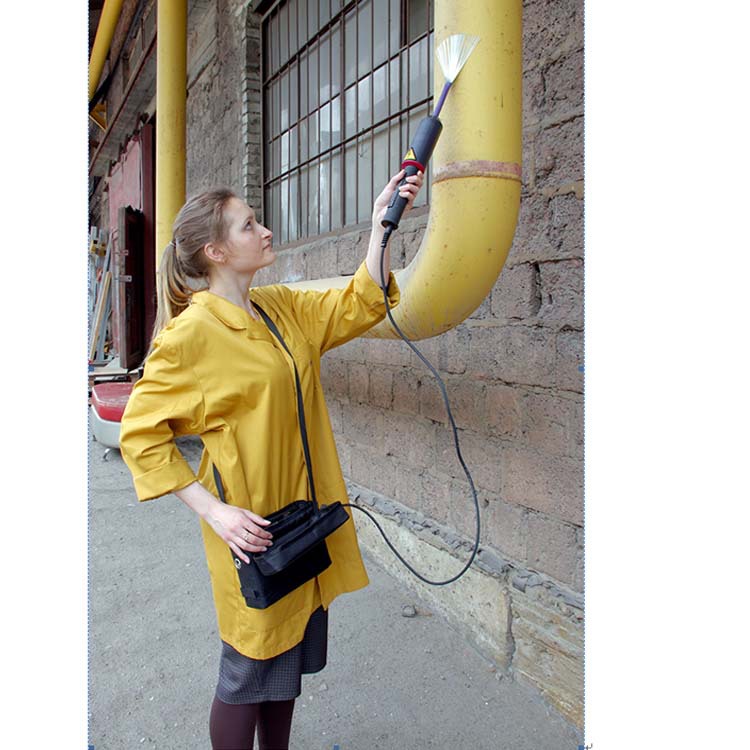

该检测仪用于检测各类金属产品表面的非导电性保护涂层（包括油漆和清漆、粉末、箔、沥青、其它厚度可达1mm的非导电涂层）中的裂纹、孔隙、不允许的减薄以及内部其它连续性的破坏，在探测器经过表面涂层有连续性破坏或非允许性减薄的位置时，通过脉冲高压产生电火花，从而检出缺陷。

产品优势
1、可调输出电压范围：0.7-4 kV；
2、可检测绝缘涂层最大厚度：0.04-1 mm；
3、可以控制涂层厚度从40μm到1mm；
4、使用专用橡胶电极检测油漆和清漆涂层；
5、电极电压数字化显示；
6、电极电压稳定性高；
7、检测灵敏度可调整；
8、可快速更换电池；
9、可采用外接电池进行充电；
10、脉冲操作模式下，安全性更高；
11、体积小，重量轻；
12、多种可更换电极供选择，满足各类检测用途需要；
13、可检测混凝土框架上的涂层。

基本技术特点
涂层厚度范围： 0.04–1 mm；
电极电压调节范围：0.7-4 kV；
输出电压调整分辨率：0.1 kV；
电极上的电压幅度指示类型：数字（3位）；
充电电池工作时间：大于20小时；
设备电源 ：
内置可充电式电池；
工业温度范围：-20……+45℃；
低温适用温度范围：-45……+45℃；
重量：
仪器主机（含电池）：2 kg； 高压变压器支架，VT1 – 1.3 kg；
总体尺寸：
仪器主机：240×149×52 mm； 高压变压器支架：VT1 Φ50×350 mm。

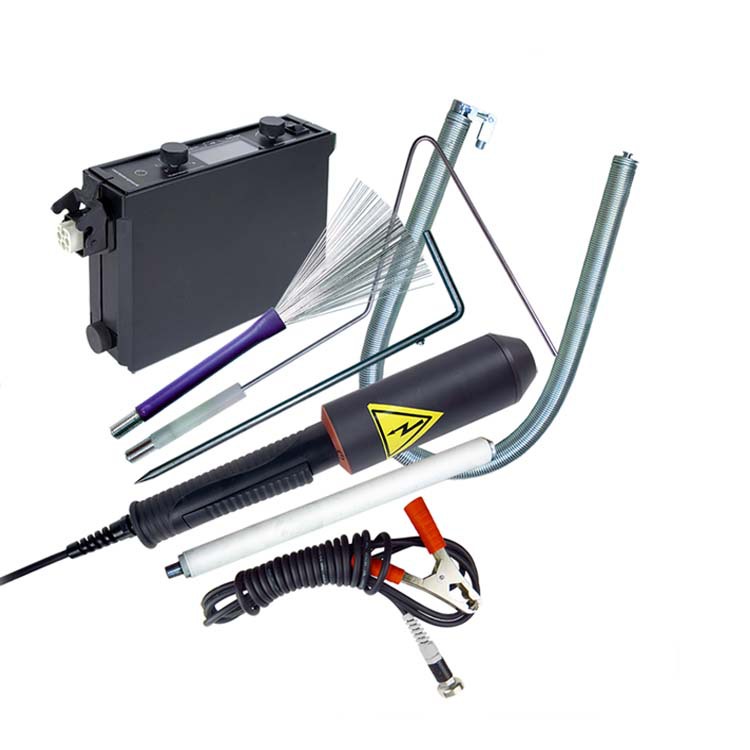

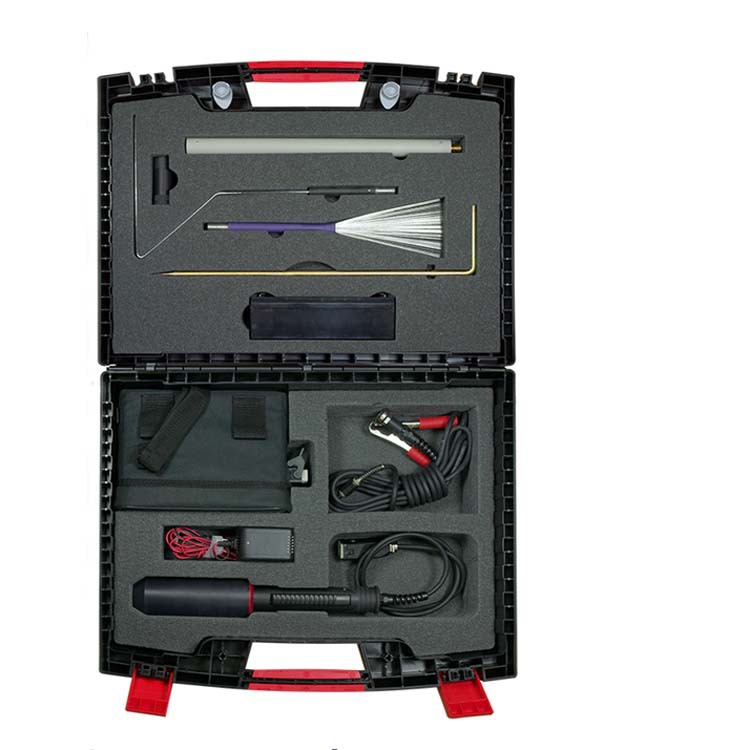

交付组件
高压变压器支架VT1，仪器主机，专用橡胶或刷电极，延长杆，充电装置，两个充电电池，接地棒，磁铁，接地线，操作手册，热袋，储运箱。
该设备可以配备其他可更换的橡胶和刷电极，检测区域为50至400 mm，还有专门的电极，用于内径和外部管道绝缘检查，管道直径为50至820 mm。

电极

外管滚动弹簧电极
用于检测管道外部的涂层。适用于直径为133至1500 mm的管道。

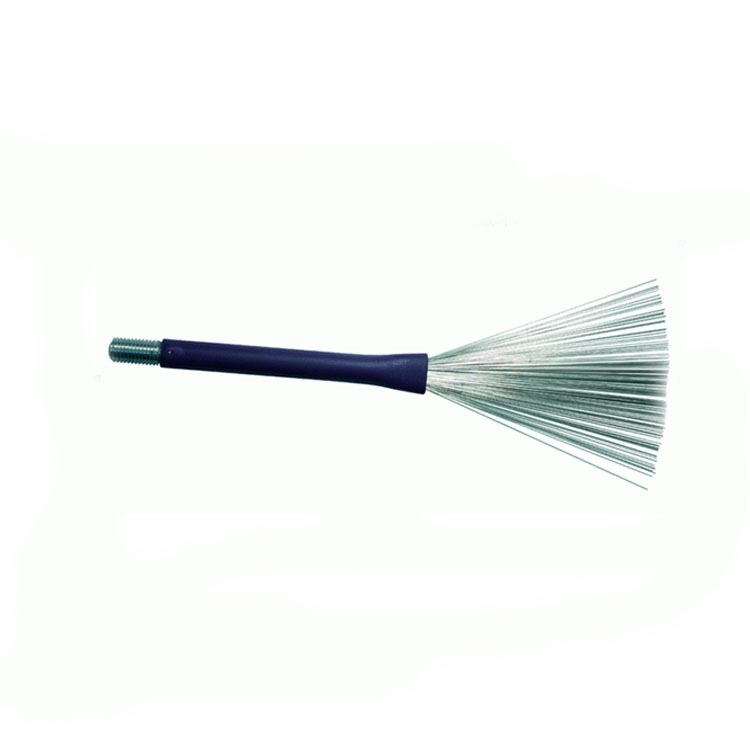

电刷（扇形）电极
用于检测直径从133至1500 mm管道的绝缘涂层上的连续性破坏。

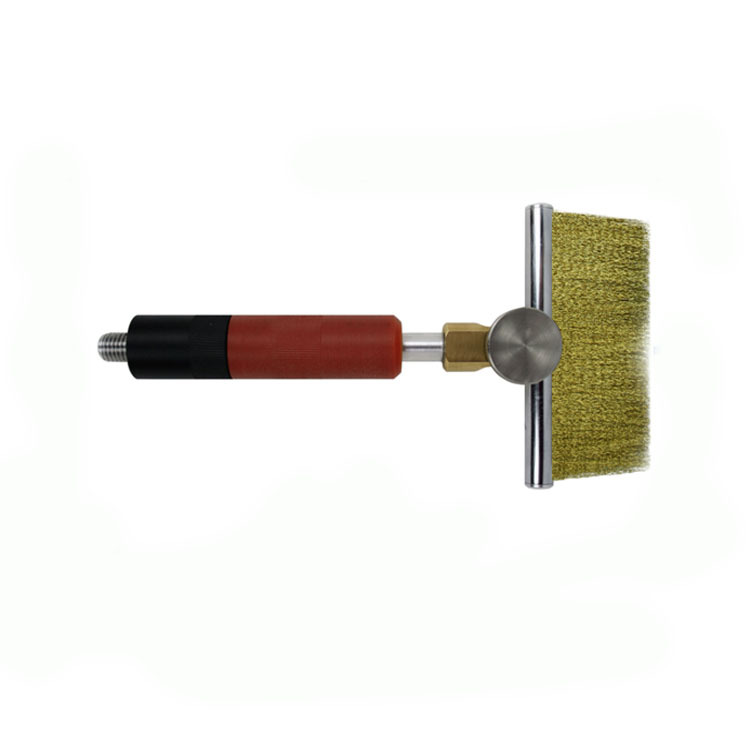

电刷（发形）电极
用于检测绝缘涂层上的连续性破坏位置。

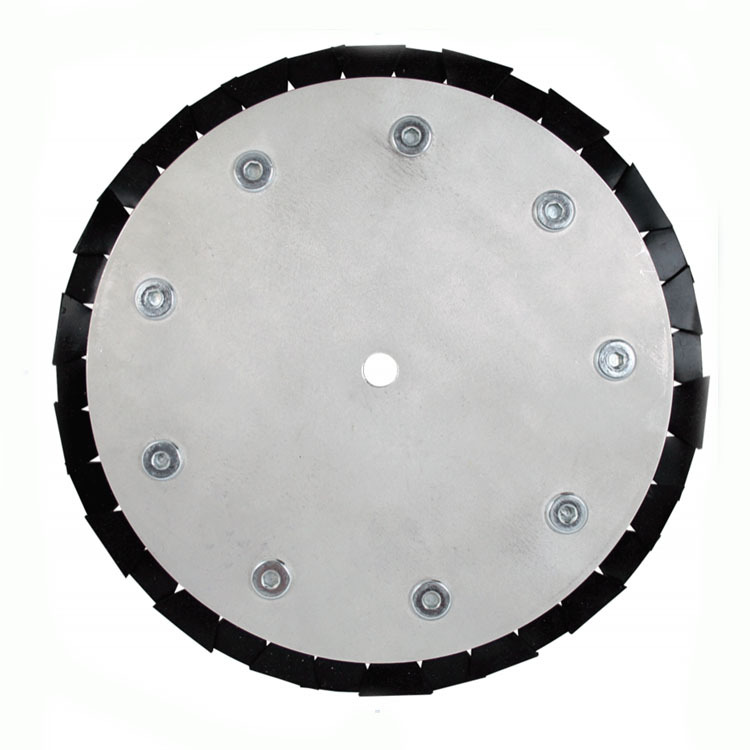

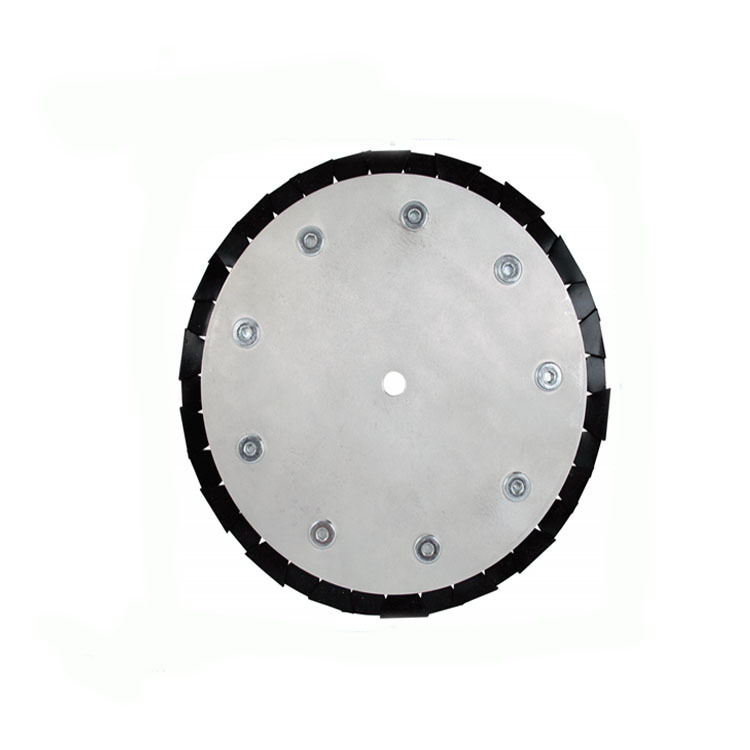

内部管盘电极
用于检测管道内绝缘涂层连续破坏的位置。

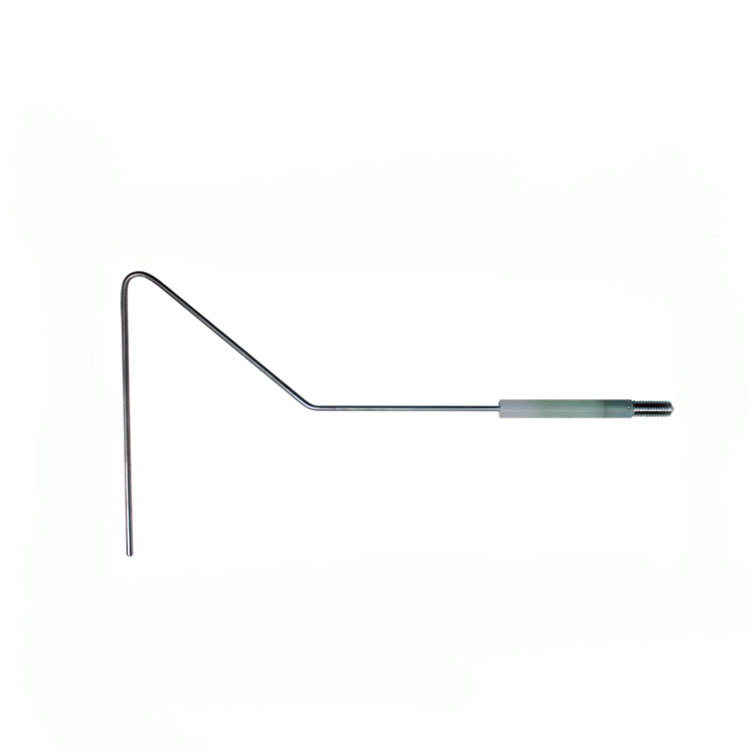

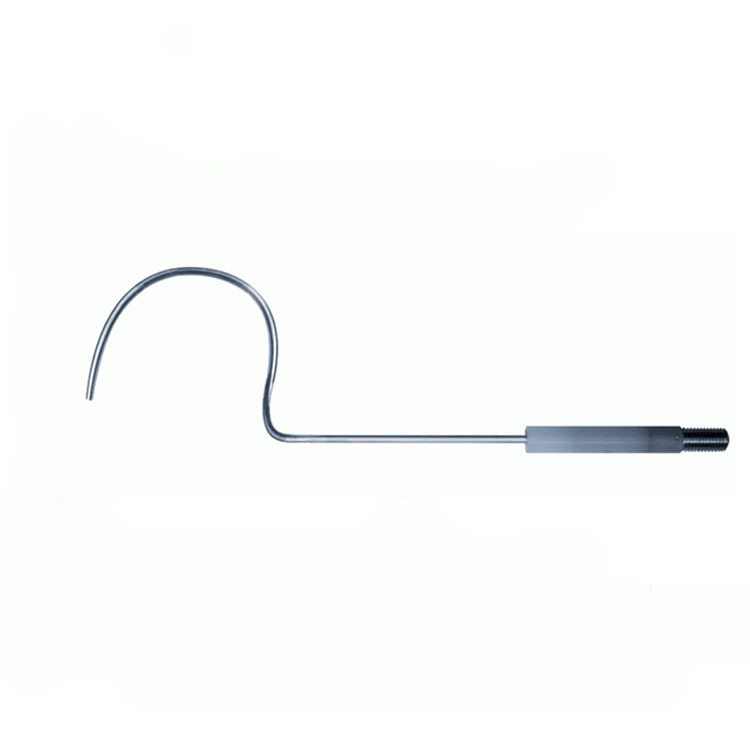

月牙形电极
用于检测直径在25至1020 mm之间的管道绝缘涂层的连续性破坏位置。

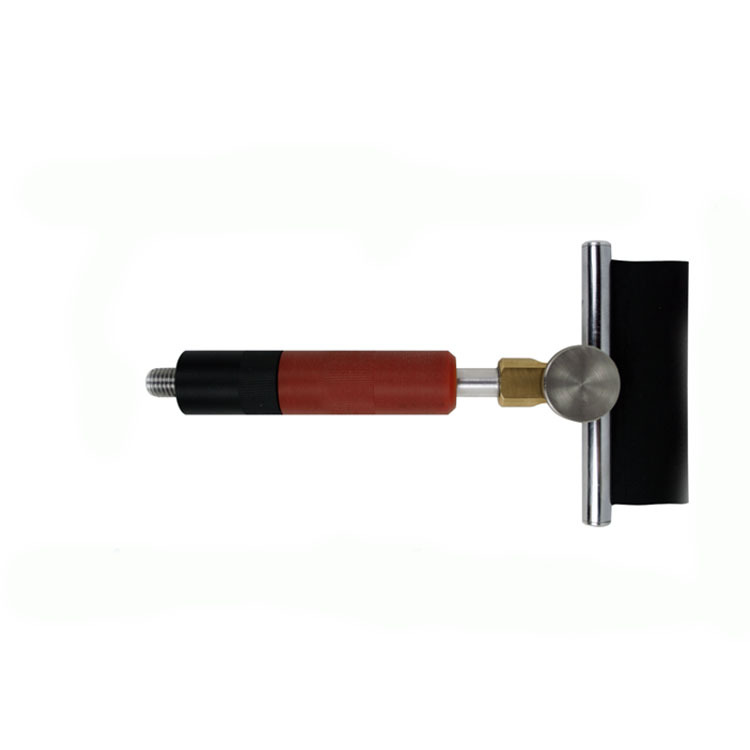

T形电极
用于检测直径从25到1020 mm的管道绝缘涂层的连续破坏位置。



硅橡胶电极
用于检测绝缘涂层上的连续性破坏位置。
直硅橡胶电极：适用于大型平面上的涂层检测。



圆形硅橡胶电极（带孔）：用于检测小管 (直径25mm) 外部的涂层。



弯曲硅橡胶电极：用于检测管道外部。管道最大尺寸为800 mm，弯曲180°，较大尺寸弯曲90°。

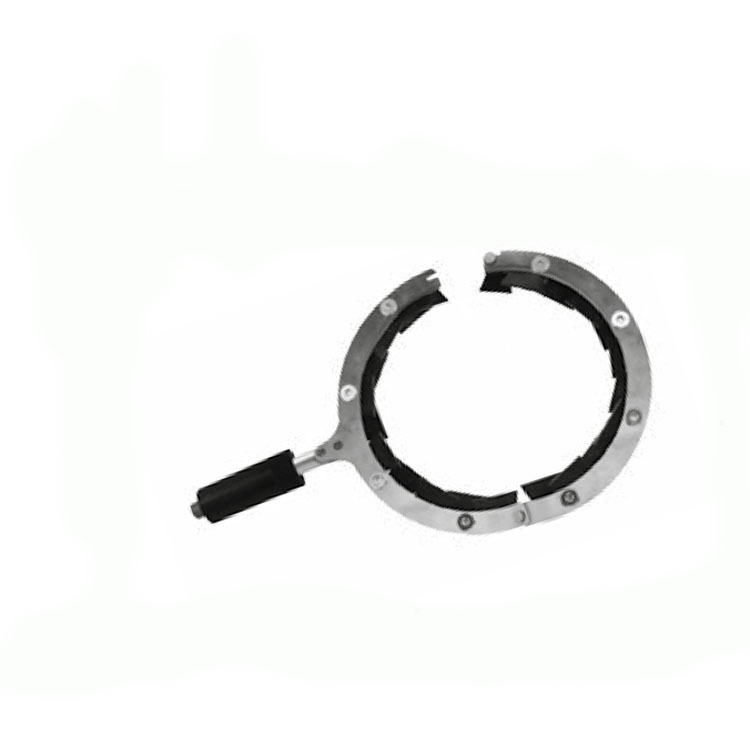

橡胶圈电极： 用于检测管道外部。



可以根据客户的需求定制特殊电极。
