电容触摸按键轻触开关模块 数字触摸传感器
(详情提供中英文描述)

中文描述:
共阳接线法:
例如控制12V灯带: 12V电源正极接模块的VCC。负极接模块的GND。被控制的灯带正极接模块的VCC。负极接模块的OUT。通电后,用手指触摸模块就可以实现灯带的控制了,长按触摸实现光的亮度调节。
例如控制12V电机调速:12V电源正极接模块的VCC。负极接模块的GND。被控制的电机正极接模块的VCC。负极接模块的OUT。通电后,用手指触摸模块就可以实现电机的控制了,长按触摸实现电机转速控制。

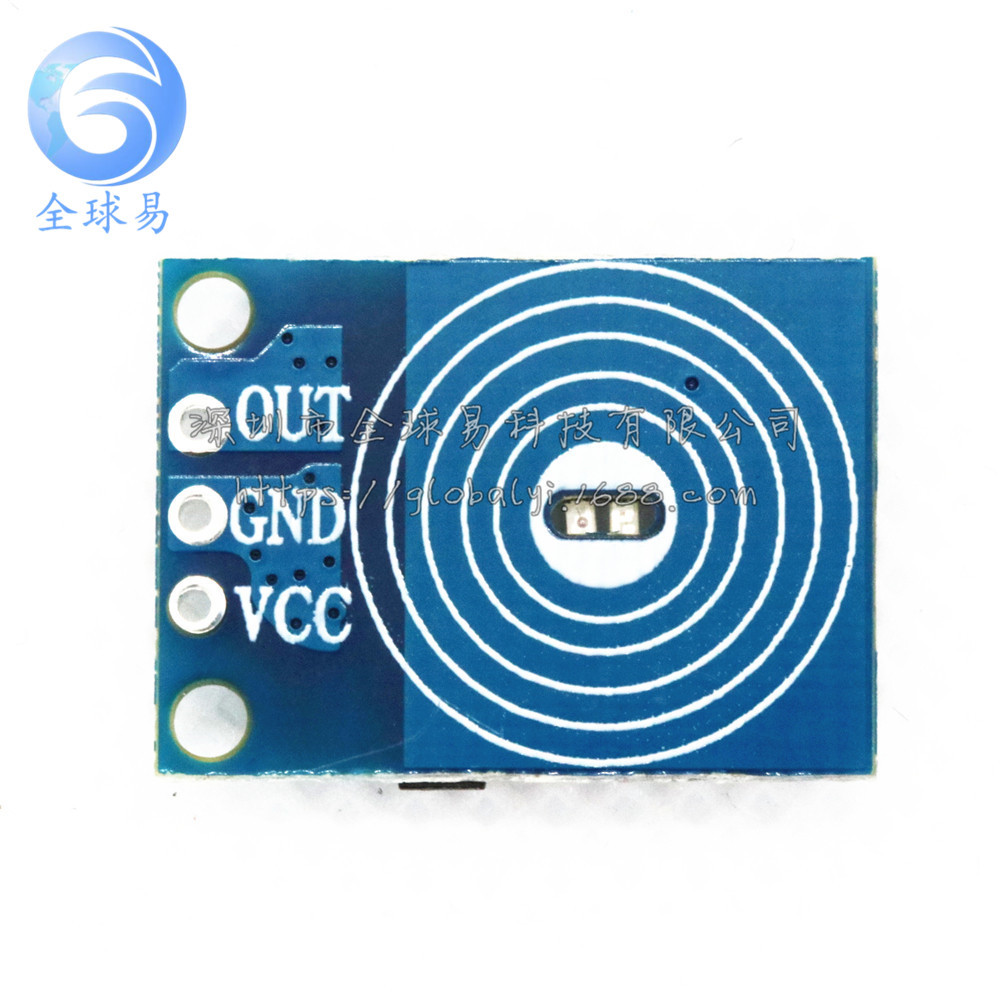

控制接口:共3个引脚(VCC、GND、OUT ),VCC为供电电源,GND为地,OUT为数字信号输出脚;
LED指示灯:通电绿色(蓝)灯亮,触摸感应输出红色灯亮。
触摸区域:类似指纹的图标内部区域,手指轻轻触摸即可触发。
定位孔:2个M2螺丝定位孔,孔径为2mm,使模块便于安装定位,实现模块间组合
应用:12V灯条(LED)亮度调节触摸控制。5-20V 直流电机调速控制。
可广泛应用于灯光控制、玩具、家用电器,厨房,卫浴镜,等产品。
英文描述:

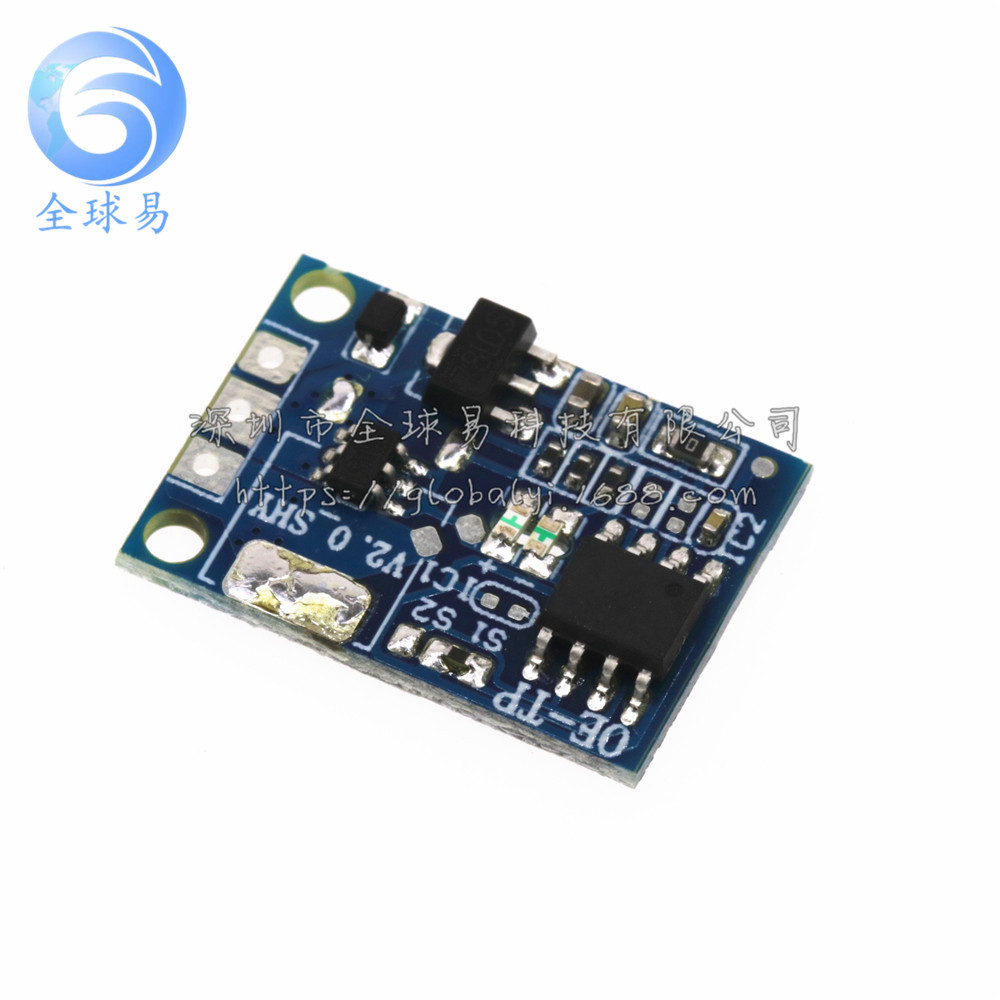

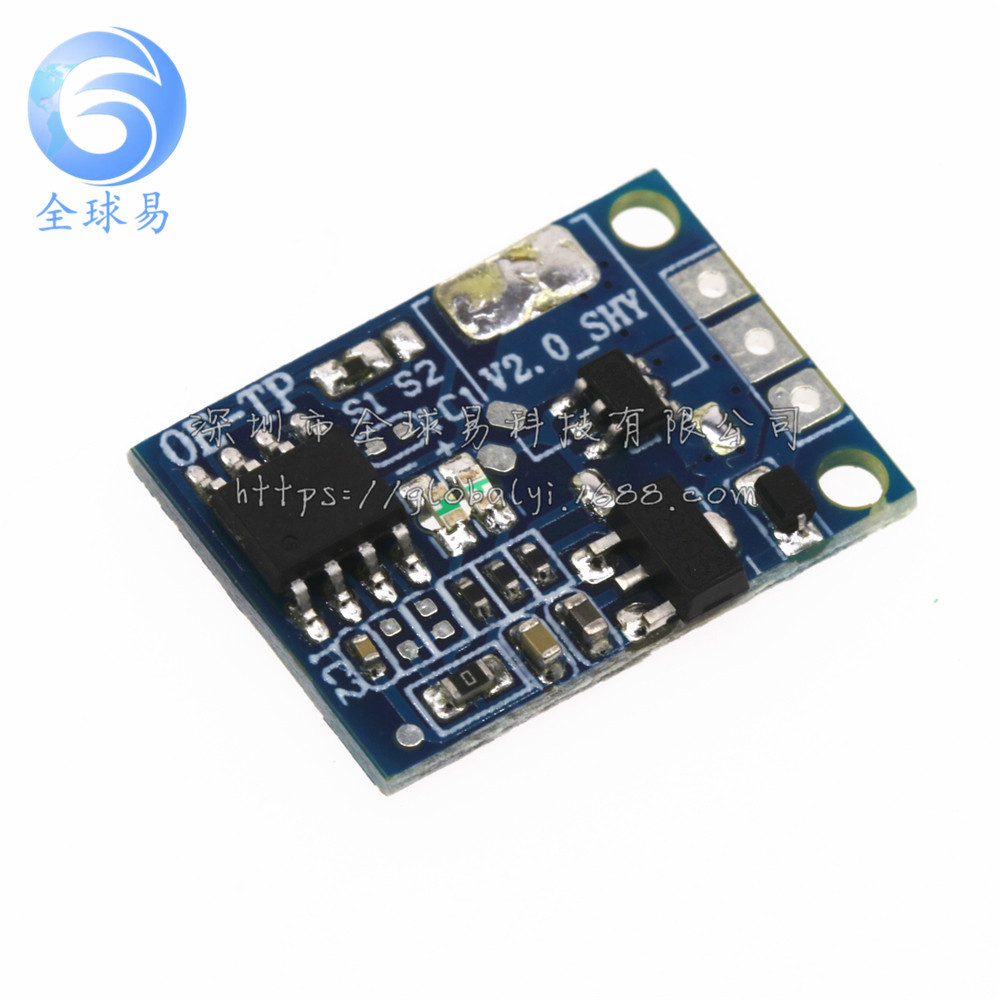

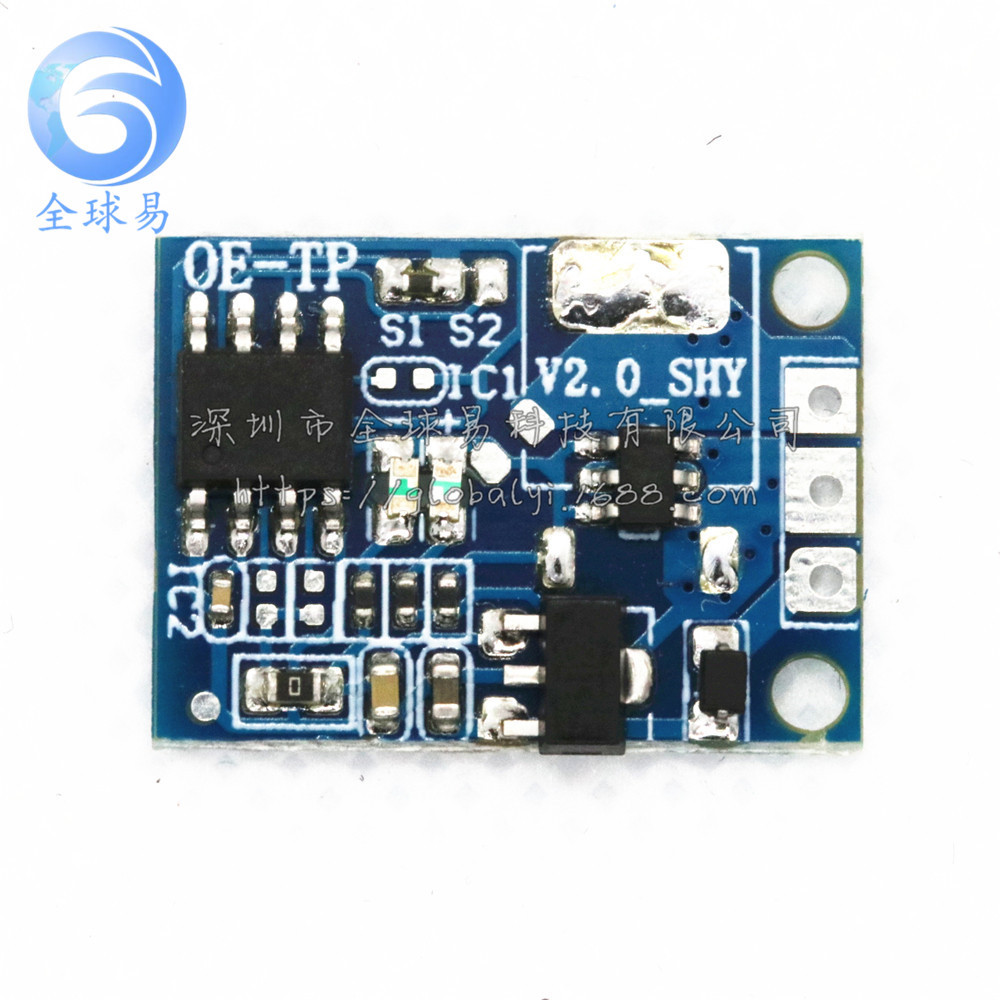

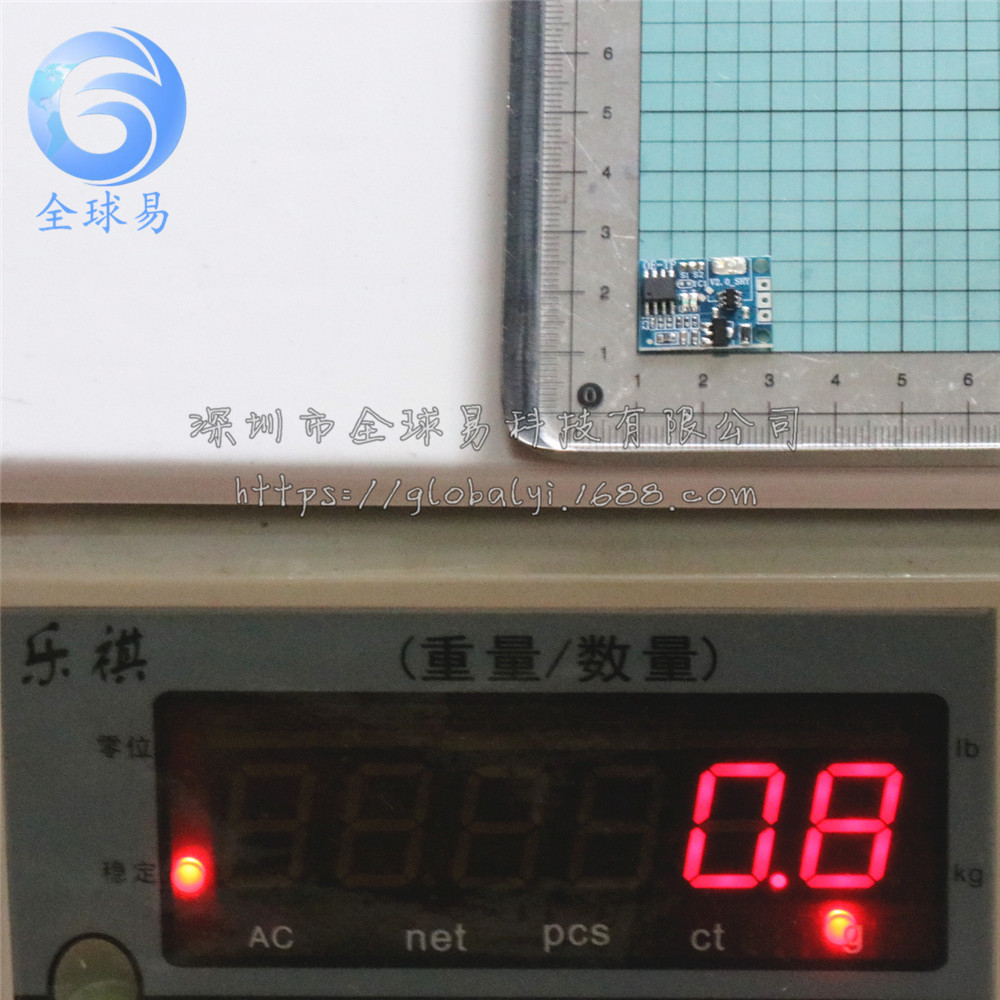

图片展示:
