QS-2405CCBD-15W 电源模块(可选配外壳)

尺寸：49(长)*23.4(宽)*11.4(高) mm(不含电位器)

带充电 恒流指示灯，充电指示灯 转灯电流可调超小体积

可调连接

https://item.taobao.com/auction/item_detail.htm?item_num_id=9665829772

升级版 连接

https://item.taobao.com/auction/item_detail.htm?item_num_id=5245132940

模块参数

模块性质：非隔离降压恒流、恒压模块（CC CV） 充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：7-35V如需要更高电压请直接联系我

输出电压：（1）连续可调（1.25-30V）

          （2）固定输出（1.25-30V之间任意选择）,购买时请告诉掌柜。（暂时只针对批量客户，样品全部发可调型）

           (3)如需要更高电压请直接联系我

输出电流：3A (超过15W 请安装散热片)

恒流范围：0-3A（可调节）

转灯电流：恒流值*（1%—），转灯电流与恒流值联动，比如恒流值为3A，转灯电流设置为恒流的0.1倍(0.1*3A=0.3A)，当把恒流值调节成2A时候，此时转灯电流为恒流的0.1倍(0.1*2A=0.2A).

默认出货时已经调节到 0.1倍

压差：2V

输出功率：自然冷却15W，加散热片25W

转换效率：92%（92%（输出电压越高，效率越高）

输出纹波: 20M带宽  （仅供参考）

输入12V 输出5V 3A 60mV(MAX)

工作温度：工业级（-40℃到 +85℃）（环境温度超过40度，请降低功率使用，或加强散热）

满载温升：45℃

空载电流：典型10mA(12V转4.2V)

负载调整率：±1%

电压调整率：±0.5%

动态响应速度：5% 200uS

电位器调节方向：顺时针（增加），逆时针（减少）

指示灯：恒流指示灯红色，充电中指示灯红色，充电完毕指示灯蓝色

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：无，请配合我们的反接保护板 或在输入串联二极管。

接线方式：焊接，加引脚后可直接焊接在PCB上

可以选配引脚、散热器、外壳。

电池充电 使用方法：

1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；

4.充电转灯电流默认出货为 0.1倍充电电流（恒流值），如需调整请调节转灯电流电位器；(一般不用调整)

5.调节恒压电位器使输出电压达到浮充电压；

6.接上电池，试充。

（1、2、3、4、5步骤为模块输入接电源，输出空载不接电池。）

LED恒流驱动 使用方法：

1.确定您需要驱动LED的工作电流和工作电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

4.调节恒压电位器使输出电压达到LED工作电压；

5.接上LED，试机。

（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）

直插LED灯默认出货不配，如需要请在店里选购

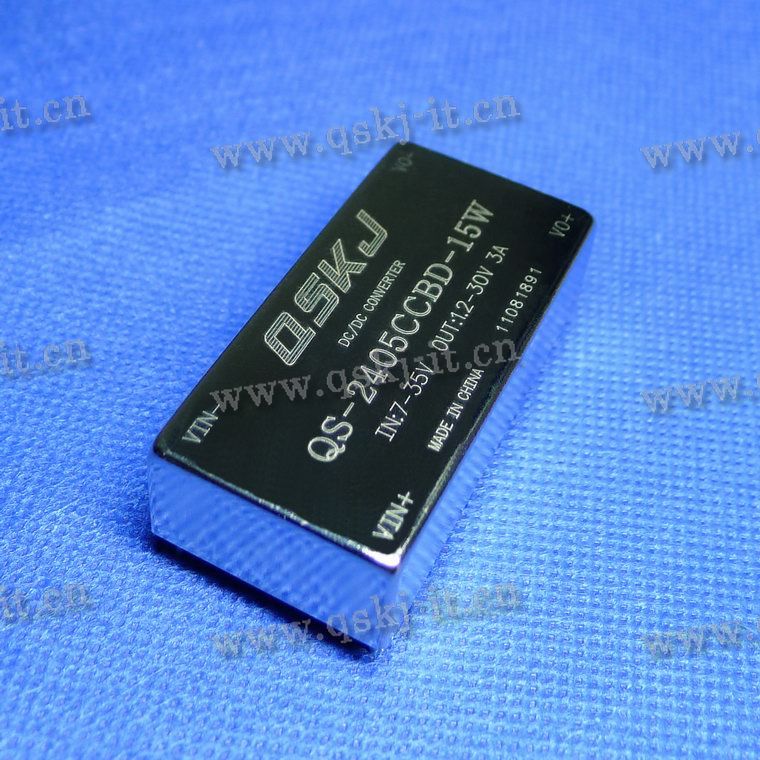

带外壳形状

https://item.taobao.com/auction/item_detail.htm?item_num_id=9666130552

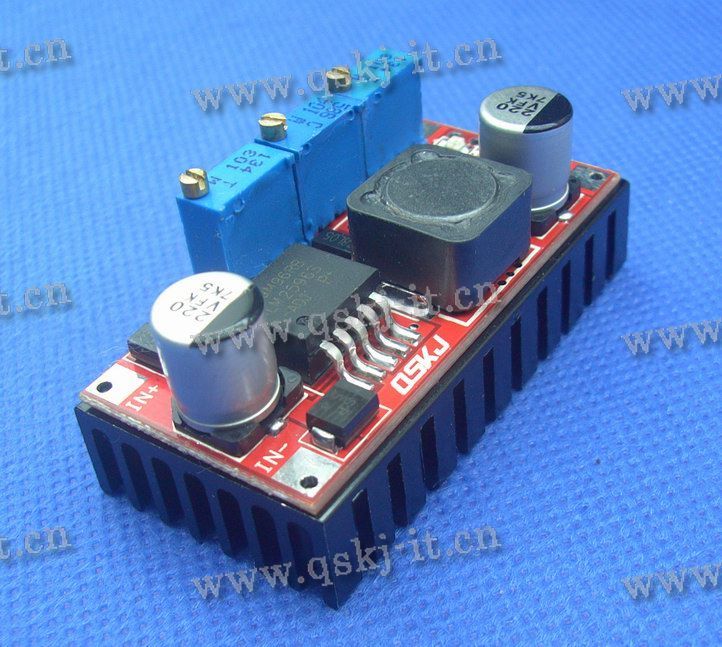

带散热片图片
