继电器通讯：多机组网485通讯，基于MBDBUS-RTU协议，默认通讯地址为1，用户可通过指令自行修改地址

注意：IN1 - IN4是接开关使用 通过485读取开关状态，不是通过输入控制继电器输出使用。

IN1-IN4开关状态需要每次电脑查询读取开关状态，不能主动向485发送数据。

注意：IN1-IN4 不能接220V(有个别买家会犯这种错误)

如下是接线方式：

IN1 - GND(默认是高电平，开关接通后低电平) 电脑发指令读取开关状态。

IN2 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。

IN3 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。

IN4 - GND(默认是高电平，开关接通后低电平)电脑发指令读取开关状态。

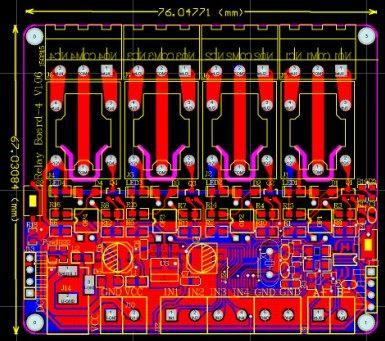

尺寸：76mm*67mm*17.5mm

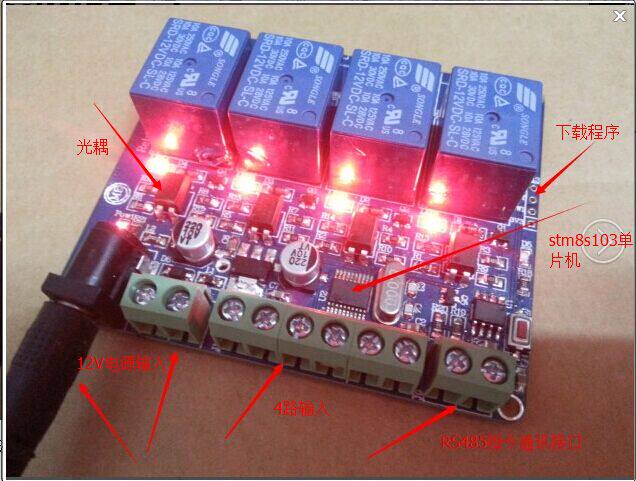

板子资源：

1. S1 复位按钮

2. D5 运行LED 指示灯

控制指令进群共享下载。

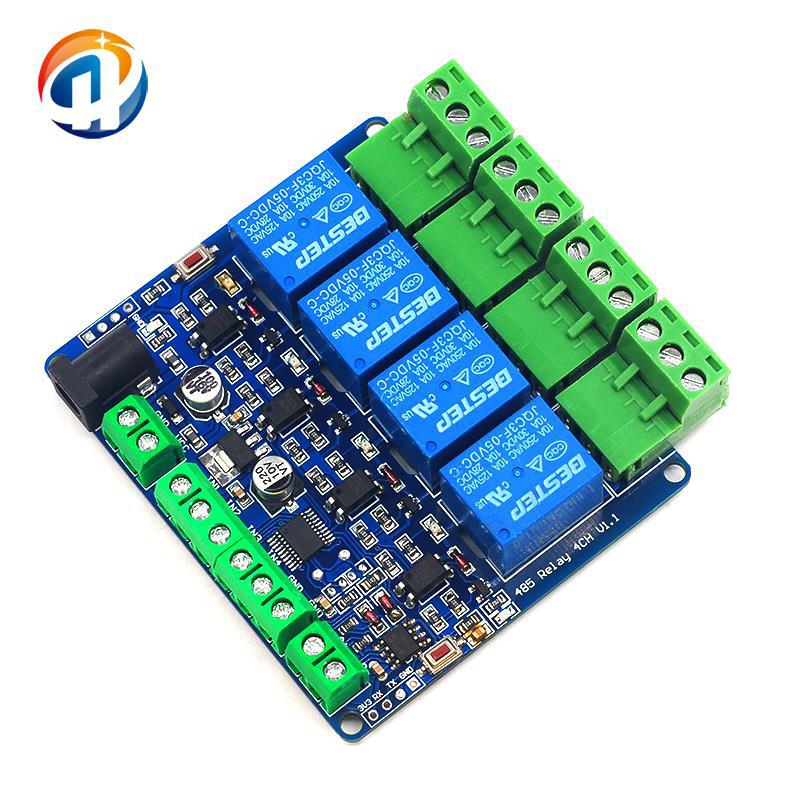

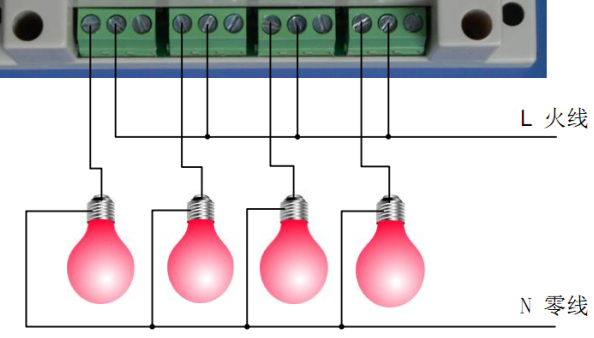

1. 4路继电器输出(一个常开，一个常闭)

2. STM8S103F3单片机

3. 4路光耦隔离继电器输出

4.4个继电器闭合LED指示灯

5. 圆形DC接口，与端子DC接口。方便电源接线(供电电压5V或者12V 根据继电器的电压决定)

6. 4路输入接口(干节点输入，无源输入，与GND接通)

7.一路RS485通讯接口。

8.一个电源指示灯

9.一个用户LED灯

10。复位按键

11. 一个SWIM下载接口-(STLINK-V2 下载程序，用户可以二次开发程序)

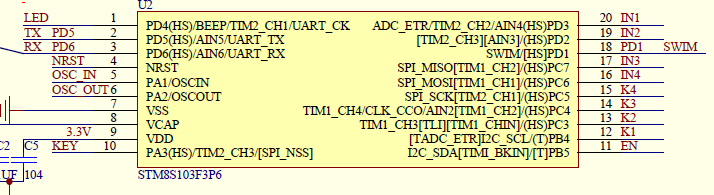

二次程序开发主电路图

1. LED 接用户LED

2. TX RX 接485口跟 排针TTL口

3.KEY 用户按键（左边红色按键）

4.EN 485使用端

5.IN1 -IN4 输入口 直接连接在端子上

6.K1 -K4 继电器输出控制

7. SWIM 烧录程序 J13

不提供源通讯MODBUS 代码

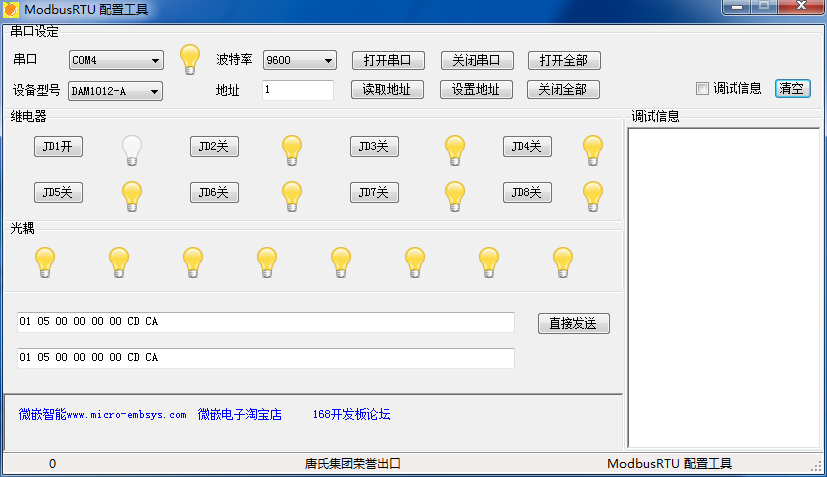

MODBUS RTU通讯指令：

Modbus RTU 指令

波特率 ：9600 8 NONE 1


本继电器模块 可以多个组网通讯，通讯地址通过串口指令设置既可。(通讯指令网盘提供)

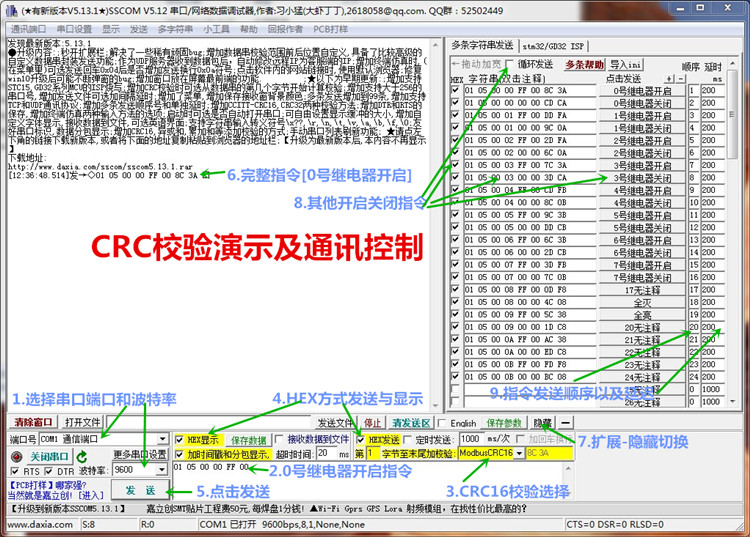

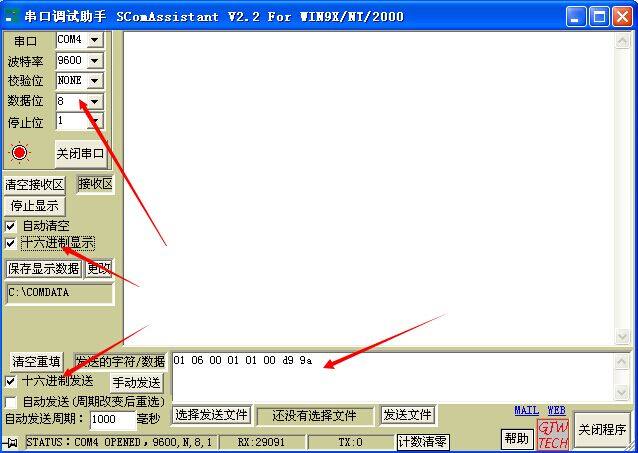

继电器模块出厂默认通讯 地址固定为 1，串口助手操作指令：

注：下面具体测试指令通过网络传给

指令功能：

1. 设置地址为 2.读取地址 3.读取软件版本 4.读取硬件版本

输出指令：

MODBUS-RTU 通讯指令：
