厂家直销  5A升压模块（恒压恒流液晶显示，带水晶壳）

.宝贝亮点：

1.1.按键可完全关断输出！由于升压架构特殊，传统升压模块关断后输出电压为输入电压，本产品克服了此问题。

1.2.自我保护能力强，传统升压模块在带载启动、设置输出电压低于输入电压、输出电压调节过高等条件下很容易烧毁，本模块克服了这些问题，另外加入了更多的保护功能。输入端防反接保护，反接不会烧毁；有防倒灌功能，可以直接接电池充电；另有过功率过电流过电压保护。

1.3.电压范围宽，最高可升压到50V。

2.产品参数：

输入电压：9-45V（当输入电流很大时，注意输入端电源线上的分压）

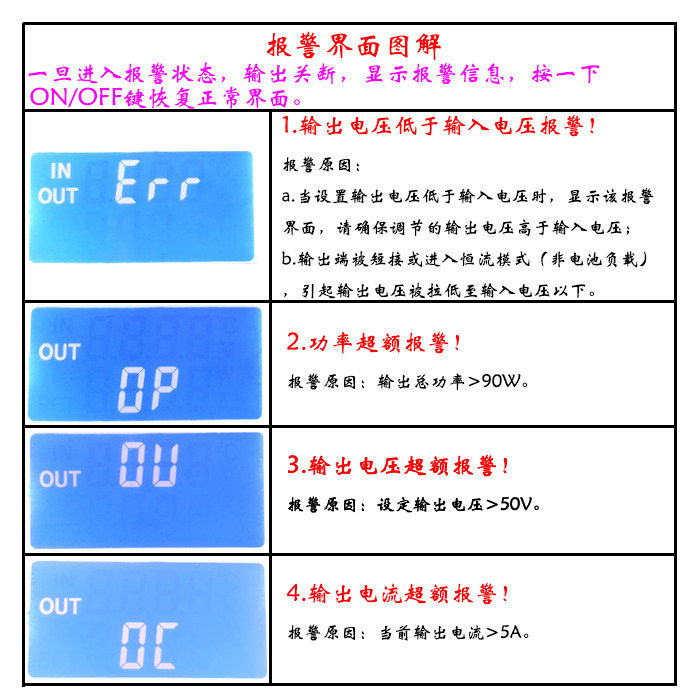

输出电压：11-50V ，出厂默认输出15V左右（输入电压高于输出电压，会显示ERR界面，把输出电压调高即可）

输出电流：最大5A（小于90W），输出高于5A或90W，自动保护。

输出功率：自然散热90W(5A以内)

电压显示：分辨率0.05V，量程0-50V，实际误差±0.3V左右(对精度要求苛刻的客户慎拍！)

电流显示：分辨率0.005A,量程0-5A左右，实际误差±0.1A左右(对精度要求苛刻的客户慎拍！)

工作电流：30mA左右

输入反接保护：有

输出端防倒灌：有

短路保护：有

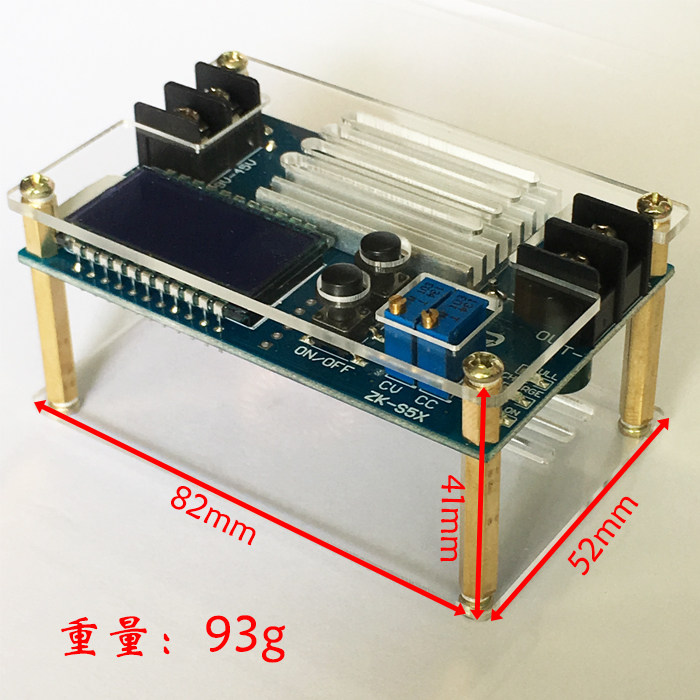

尺寸：长*宽*高  82*52*41mm

重量：93g

3.功能说明：

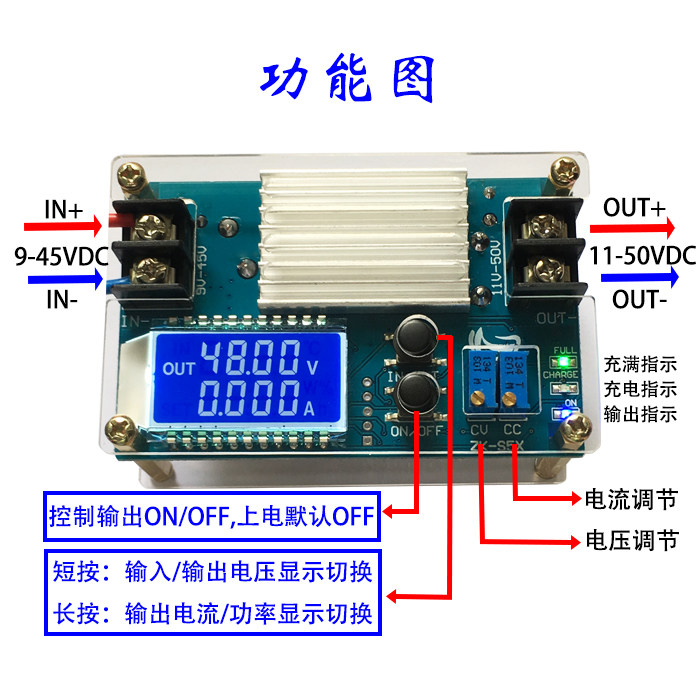

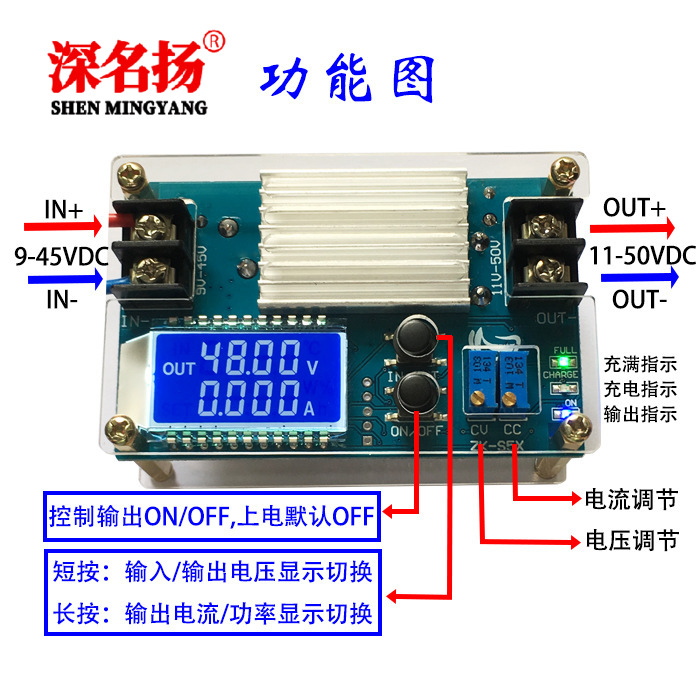

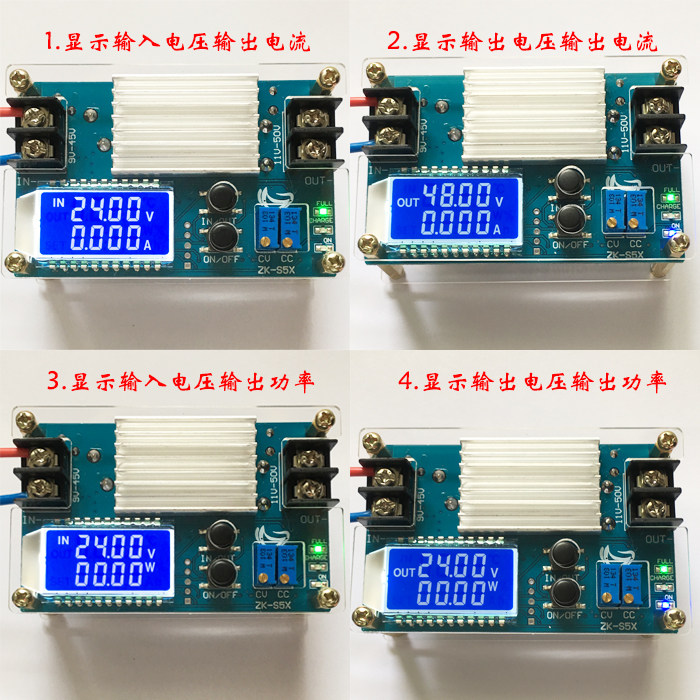

3.1.模块有IN/OUT,ON/OFF两个按键：IN/OUT按键切换输入电压与输出电压显示，长按可以切换输出电流输出功率显示；ON/OFF按键控制输出ON或OFF，每次上电默认输出状态是OFF。

3.2.CC为充电电流设置电位器，顺时针旋转，可增大充电电流，电流值的设定需要接入电池后设定，不能直接短接输出设定；电池充电时CHARGE充电指示灯（红色）亮起，充满时FULL充满指示灯（绿色）亮起；右边CV为电压设置电位器，顺时针旋转，可增大输出电压。OUT指示灯是输出状态指示灯，当输出端有电压时亮，否则灭。

4.使用方法：

4.1.作为具有过流保护能力的普通升压模块使用

（1）调节CV恒压电位器，使输出电压达到您想要的电压值。

（2）调节CC电流调节电位器20圈以上到底，顺时针调节CC恒流电位器使输出电流达到您要设定的过流保护值，如果接负载后显示ERR界面，那么再顺时针调节CC电位器增大限制电流。

4.2.作为电池充电器使用

不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池损坏，所以开始的时候要对电池使用恒流充电，当充电到一定程度的时候自动切换回恒压充电。

（1）确定您需要充电电池的浮充电压和充电电流，输出电压调到充电电压；
（2）先逆时针旋转CC电流调节电位器20圈以上到底，接入电池，顺时针旋转CC电流电位器，逐渐加大充电电流至您需要的充电电流。

4.3.作为大功率LED恒流驱动模块使用

（1）确定您需要驱动LED的工作电流和最高工作电压；

（2）调节CV恒压电位器使输出电压达到LED最高工作电压；

（3）先逆时针旋转CC电流调节电位器20圈以上到底，接入LED负载，顺时针调节CC恒流电位器使输出电流达到预定的LED工作电流；

5.注意事项：

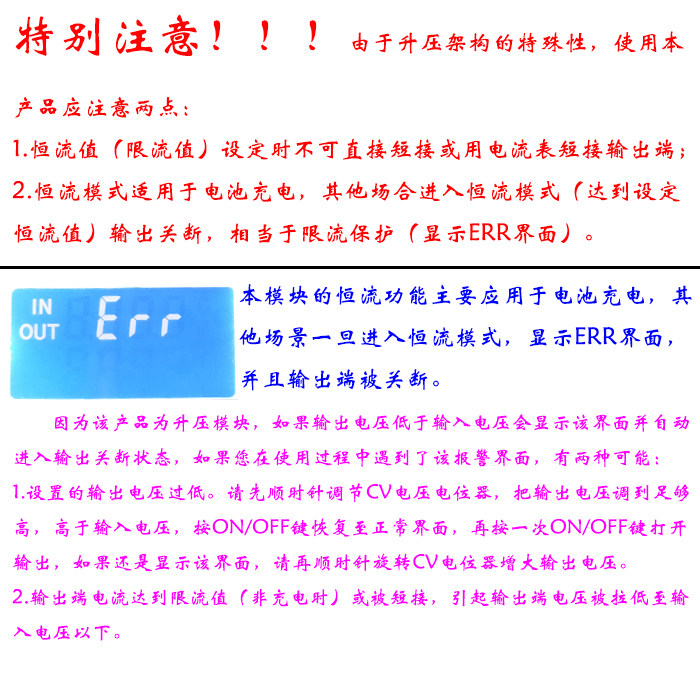

5.1.模块输入IN-禁止与输出OUT-短接，否则恒流功能失效。

5.2.请确保供电电源的功率时刻大于输出负载所需功率，模块发烫严重时请降低功率使用！

5.3.请认真阅读产品描述后再使用，使用不当导致的损坏不予赔偿。

5.4.不支持短接输出调节恒流值。
