SCART+HDMI TO HDMI+Digatal Audio音视频转换器

一．产品特点

SCART转HDMI与HDMI转HDMI输出的转换器;可以将AV视频480I（NTSC）/576I(PAL)或SCART/RGB信号及音视频信号转换至720P或1080P高清HDMI信号,同时也可以输入高清格式的HDMI信号，可方便驳接DVD,机顶盒,高清播放机，游戏机等,让您尽情体验高清效果带来的身临其境感受。

二.基本功能：

1).HDMI输出接口: 驳接高清电视,高清投影仪等

HDMI输出格式:720P@50/60Hz, 1080P@50/60Hz

音频输出格式：数字同轴音频，模拟立体声音频

2).SCART输入接口:DVD,机顶盒等及其它类播放机

SCART输入格式:PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N

3).HDMI输入格式：480I/576I/480P/576P/720P@50_60Hz/1080I@50_60Hz/1080P@50_60Hz

    输入HDMI兼容DVI几种格式:800X600、1024X768,1280X1024、1360X768, 1680X1050、1920X1080@50_60Hz等

4).3.5mm音频接口: 对接模拟功放或耳机输入接口

5).数字同轴输出：对接数字功放机

三.产品特点：

1.采用新一代低功耗数字化芯片处理，24小不间断工作，发热量不大，稳定性工作

 2.采用3D补偿技术

有效消除快速运动画面的抖动和拖尾现象

3.采用DCDI处理技术

a. Faroudja研制的专利技术DCDi； 可以消除普通高清转换器在视频中的锯齿斜纹。

b.利用 “bad edit detection” 能力来检测各种视频码流中电影的原始码流并重建一个更为精确的视频信号，这样就形成了在完全垂直分辨下无动态物质的图像。

c.利用其TrueLife Enhancement技术来识别图像的细节转换，如皮肤细纹，斑点或头发。这些细节的处理使得画面看起来更清晰更生动。

d.利用Motion Adaptive processing技术。减少噪点的同时又不产生污点，真实的还原了图像原有的面貌。

e.利用动态检测器技术来有选择性的对静态画面进行短暂滤波，并利用图像存储技术对被要求存储的色度进行存储。使用了此技术后，在颜色交错变化的场景：如平铺的屋顶，交叉图案的衣服，树叶场景等，从此不再出现多余的杂色。

4.采用了Scaler视频处理技术:

a.将SCART信号倍频至高清的1080P/720P@50/60Hz输出

b.将高清的1080P@50/60Hz的HDMI信号，经过Scaler Down技术，将低至720P@50/60Hz输出

c.可以将标清的各种视频格式（480i,480p,720p，1080i），经过Scaler UP技术，提升至高清的1080P@50/60Hz输出

5.采用I2S技术

将输入的L/R模拟音频信号，经过I2S技术，叠加至HDMI，让HDMI线方便的传输音频！消除模拟音频线的传输干扰

6.采用了音视频解码技术

将HDMI内的数字音频，通过数字解码技术，解码出独立的SPDIF同轴音频与模拟（AUDIO）音频

7.采用HDCP协议处理技术

输入端能解码HDCP协议，解除HDCP后，送出不带HDCP的HDMI信号，方便后端不带HDCP解码的显示设备接收

8.制式转换视频处理技术

a.将PAL、NTSC的制式转为HDMI@50/60Hz的

b.将50Hz的HDMI信号转为60Hz的HDMI信号

c.将60Hz的HDMI信号转为50Hz的HDMI信号

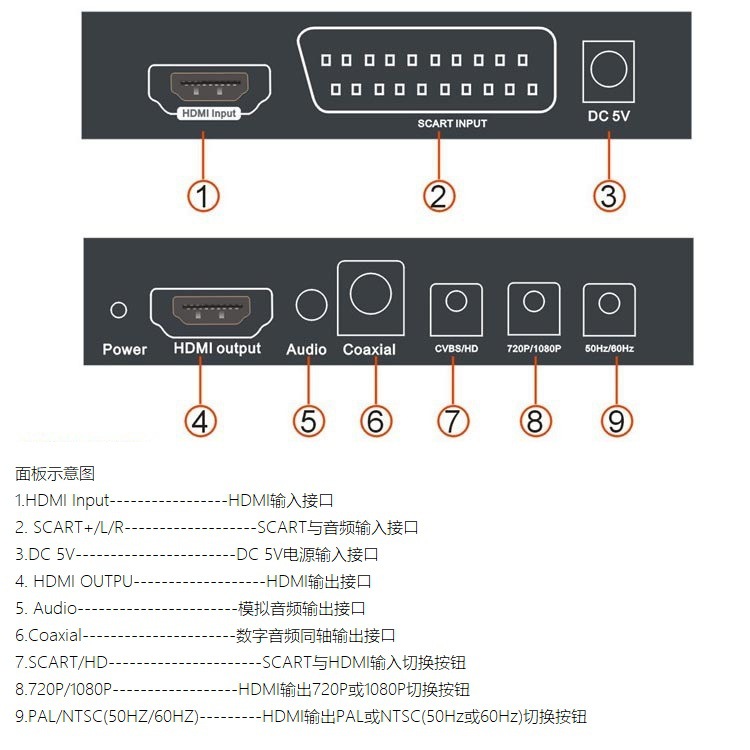

面板示意图

1.HDMI Input-----------------HDMI输入接口

2. SCART+/L/R-------------------SCART与音频输入接口

3.DC 5V-----------------------DC 5V电源输入接口

4. HDMI OUTPU-------------------HDMI输出接口

5. Audio-----------------------模拟音频输出接口

6.Coaxial----------------------数字音频同轴输出接口

7.SCART/HD----------------------SCART与HDMI输入切换按钮

8.720P/1080P------------------HDMI输出720P或1080P切换按钮

9.PAL/NTSC(50HZ/60HZ)---------HDMI输出PAL或NTSC(50Hz或60Hz)切换按钮

1. HDMI IN------------------HDMI input interface

2.SCARTIN----------------SCARTsignal input interface;

    L/R IN-------------------- AV audio input interface

3. DC/5V:---------------------DC power input interface

4. HDMI OUTPUT----------HDMI output interface

5. AUDIO---------------------Analog audio output interface

6. Coaxial----------------------Coaxial digital audio output interface

7.SCART(CVBS)/HDMI---------------------SCART or HDMI input switching button

8. 720p/1080p---------------------------------720P or 1080P HDMI output switching button

9. 50HZ/60HZ(PAL/NTCS)------------------50Hz or 60Hz HDMI output state button

SCART +HDMI to HDMI Converter

Ⅰ.Introduction

SCART+HDMI to HDMI convertercan convert 480I(NTSC)/576I(PAL) format signal to 720P/1080P HDMI signal output, also it can connect with the high definition HDMI input interface, Easily connect with the DVD, set-top box, HD player, Game Console (PS2，PS3，PSP,WII,XBOX360 etc).

Ⅱ.Function:

1).HDMI output interface: connect with high definition TV or high definition projector

HDMI output format:720P@50/60Hz, 1080P@50/60HZ

Audio output format:Digital coaxial audio, analog stereo audio

2). SCART input interface: DVD, set top box, other players.

SCART input format: PAL/NTSC_M/NTSC4.43/SECAM/PLA-M/PAL-N

3).HDMI input format: 480I/576I/480P/576P/720P@50_60Hz/1080I@50_60Hz/1080P@50_60Hz

Compatible with several DVI format:800X600、1024X768,1280X1024、1360X768, 1680X1050、1920X1080 etc.4). 3.5mm audio interface: Connect with analog audio amplifier or headphones input interface

5). Digital coaxial output: Connect with digital audio amplifier.

Ⅲ. Features:

1) .Scales SCART Signal (RGB or Composite Video) to HDMI 720p or 1080P;

2).HDMI output: 720P, 1080P;

3).SCART audio is integrated into HDMI out as well as pass-through to earphone or sound box output;

4).Automatically detect RGB(50/60Hz), Composite Video(NTSC/PAL);

5).Auto-store setting of output resolution
