超声波流量计PCE-TDS200M 超声波流量计PCE-TDS200M (PCE-TDS 100H/100H停产)
根据渡越时间差方法/用于确定流速和流量/测量方法尽可能均匀的液体
声波流量计是控制测量的一部分或确定管道中的流量,因此是一种便携/易于安装的测量系统。声波流量计根据渡越时间差法工作。流量计的测量原理非常简单。通过倾斜测量带有流量的管道,与测量流量相比,所需的时间更短。
流量越大,您需要的时间越长,使用它的速度就越快。流动时间与流动时间之间的差异因此直接取决于流动的流速。流量计使用此效果来确定流速和流量。在这种情况下,电声换能器(“Piëzo效应”)通过在管中流动的介质发送和接收短声脉冲。
换能器在测量管的两侧沿纵向偏移。非破坏性工作传感器放置在管道上并且例如通过束线带固定。在短时间内,显示屏显示流速。声波流量计可用于金属管道,塑料管道或橡胶管道的测量。
可测量的液体
乙酸酯,丙酮,醇,氨,苯胺,苯,丁酸,氯仿,乙醇,乙醚,乙醚,乙二醇,氟利昂R12,苯,甘油,乙二醇,异丁醇,异丁烷,异戊烷,煤油,亚麻籽油,甲醇,乙醇,油马达,柴油机油,橄榄油,花生油,石蜡油,戊烷,石油,1-丙醇,冷却剂,油,硅氧烷油,变压器油,三氯乙烯,1-1-1三氯乙烷,松节油,蒸馏水,海水。
- 非常适合改装
- 无过程中断安装- 安装
简便
- 准确可靠
- 无压力损失
- 免维护,无活动部件
- 无磨损
- 用于控制测量的便携式设备
- 包括 ISO校准证书

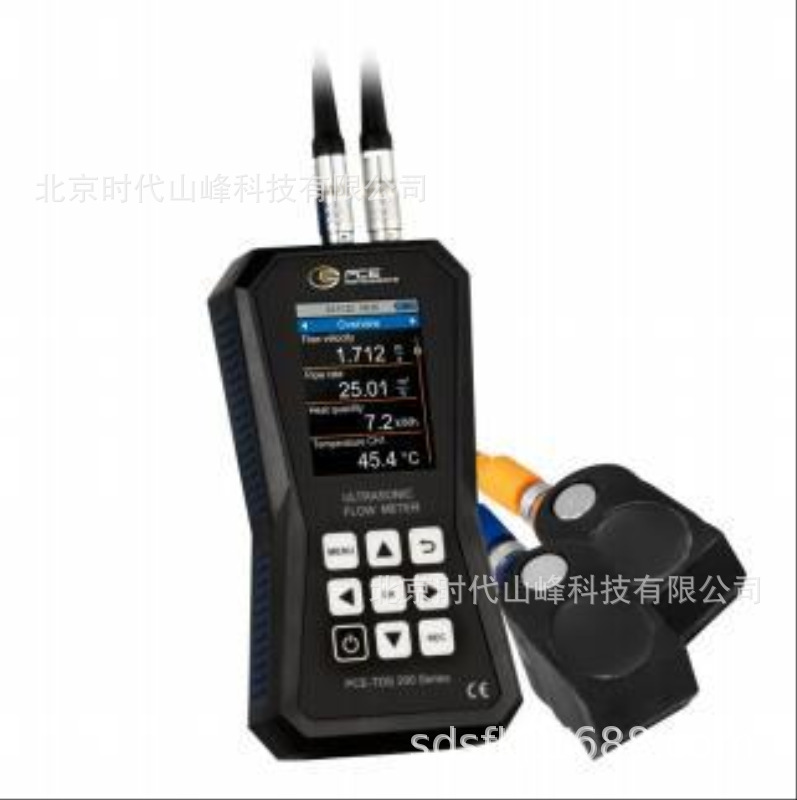

超声波流量计,带有32 GB数据存储器/测量范围,±32 m/s /
重现性±为测量值的0.5%/不同测量探头/报警限值/
2.8英寸LC显示器/用于所有介质/可选具有DAkkS或ISO校准证书
该超声波流量计的测量范围为±32 m/s。±的精度为1.5%f。s.对于管道直径为DN≥50,±为3.5%f。s.管径为DN <50,±为0.5%f。s.,
超声波流量计是一种特别精确的测量装置。一种安装辅助设备可用于安装超声波流量计的传感器。安装辅助装置以图形化的方式显示超声波流量计的信号质量。此外,图形显示超声波流量计的传感器是否定位在彼此之间的正确的距离。用超声波流量计进行流量测量,进入管道和介质规格后,会显示流速、体积流量和体积。超声波流量计可以显示各种单位的测量值。例如:m³、l、gal、igl、mgl、cf、bal、ib和ob。
测量过程中,可以通过超声波流量计的数据记录器功能来记录测量值。超声波流量计可以设定启动和停止条件以及从1秒到12小时的存储间隔。超声波流量计的存储点包含所有测量值。测量值存储在超声波流量计内置的32 GB内存上。在超声波流量计上可存储1000万个测量点。
使用可选软件,可以从超声波流量计中读出记录的测量值。为了进行分析,来自超声波流量计的测量值可以以表格和图形的形式显示。为了进一步处理来自超声波流量计的测量值,它们可以导出到。csv文件格式。或者,也可以通过该软件创建一个PDF报告。为简化操作,可通过软件设置超声波流量计。使用该软件也可以获得从超声波流量计测量的值的实时视图。
为了用超声波流量计确定热量,需要另外两个热电偶。这些可与PCE-TDS 200+。超声波流量计的两个热电偶连接到管道系统的流量和回流上。超声波流量计根据温差和测量的流量计可以确定热量。如果需要,超声波流量计可以在测量过程中同时计算和显示每个热量单位的成本。因此,超声波流量计例如被用来检查加热系统。
超声波流量计的LC彩色显示器的尺寸为2.8”,因此易于阅读。可选择地,超声波流量计可以配备ISO或DAkkS校准证书。

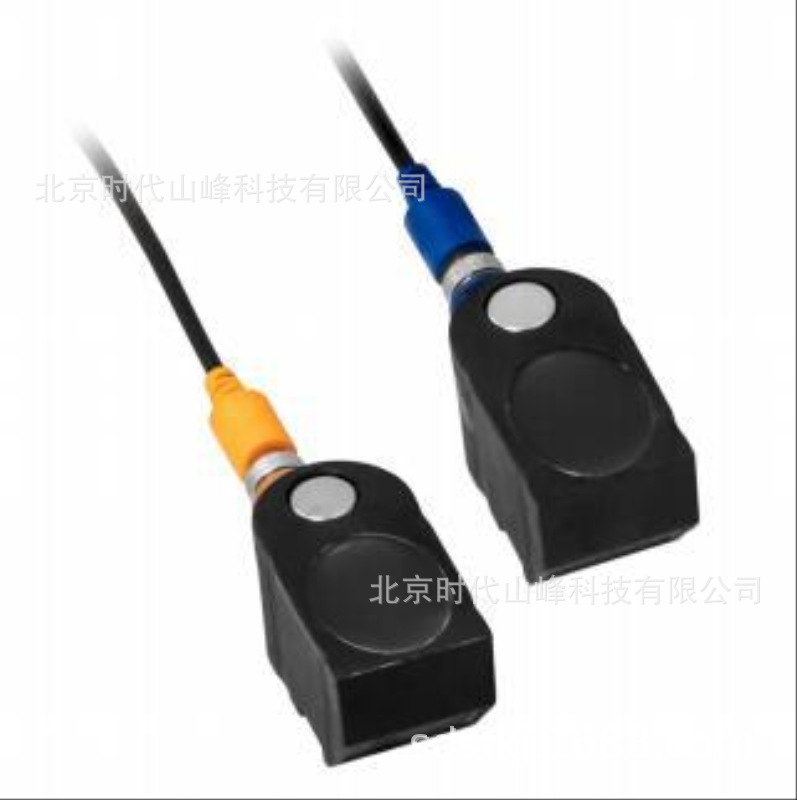

PCE-TDS 200米传感器
管道直径DN 50- 700 / 57- 720 mm。......适用于中型管道上的流量测量。超声波流量计的传感器可以通过内置的磁铁连接到亚铁管道上。或者,传感器可以通过可拆卸的电缆连接带安装到管道上。耐温阻在-30 160°C之间。...
测量范围±32 m/s
USB-C接口,用于数据传输
用于分析测量值的可选软件
重现性±为测量值的0.5%
热量测量
针对1000万个测点的数据存储器
单独可调的报警限值
可选择使用ISO或DAkkS校准证书
技术规格
流量测量
测量范围±32 m/s
精度0,001 m/s
DN ≥50 mm: ±1.5 % f.s.对于速度,>为0.3 m/s
DN 为0.3 m/s
可重复性±为测量值的0.5%
PCE-TDS 200米传感器
管径...DN 50 -700 / 57 -720 mm...
耐温性-30----160 °C...
传感器对测量方法: Z, V, N, W安装
测量介质:所有带有杂质的液体
水
-海水
-油
-原油
-甲醇
乙醇
柴油机
-汽油
-石油
-用户定义
(手动输入的声速从中等的
测量管道材质:
铜CU
-钢FE
-不锈钢VA
铝AL
黄铜ME
铸铁CI
-铁FE
镍NI
钛TI
-ZIZI
丙烯酸AC
聚乙烯聚乙烯
-聚丙烯PP
-聚氯乙烯聚氯乙烯
尼龙
-用户定义
(手动输入横向声速度的管道材料)
内管衬里:
无衬里
-用户定义
-环氧树脂
橡胶
灰浆
聚苯乙烯PS
聚乙烯聚乙烯
-聚四氟乙烯聚四氟乙烯
聚氨酯聚氨酯
-聚丙烯PP
-用户定义
(手动输入管道内衬里的纵向声速)
测量参数:流速,体积流量和体积
单位(尺寸)毫米,英寸
单位(流速)m/s,英尺/秒
单位(体积流量)m³, l, gal, igl, mgl, cf, bal, ib, ob
时间规范秒,分钟,小时,天
单位(体积)m³, l, gal, igl, mgl, cf, bal, ib, ob
进一步的规格
2.8英寸液晶显示器
菜单语言
德语,英语,法语,西班牙语,
意大利语,荷兰语,葡萄牙语,丹麦语,
土耳其语,波兰语,德语 俄语,汉语,日语
操作和存储 温度:-20 +65°C...
环境湿度:10 95 % r。...h.,非冷凝
数据记录器
32 GB内存容量/1000万次测量
USB(用于在线测量,读出内部内存内存和为电池充电)
防护等级:IP52
内部电源 内置:锂宝电池(3.7 V、2500 mAh)
外部: USB 5 VDC,500 mA
运行时间大约。10 h
尺寸165 x 85 x 32 mm
重量:255 g
标准配置:
1个声波流量计PCE-TDS 200M
2个流量传感器TDS-M1 (2个热电偶PCE-TDS 200+选购,测量热量)
2 x 5米连接电缆
2个魔术贴电缆扎带
1个电源
1 x声波接触凝胶
1 x PCE卷尺
1个塑料外壳
1 x用户手册
1 x ISO校准证书
