8x8LED点阵模块 MAX7219显示模块DIY套件

（详情提供中英文描述）

中文描述：

产品概况：MAX7219是一种集成化的串行输入/输出共阴显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。prefix = "o" ns = "urn:schemas-microsoft-com:office:office"

一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。

只需要3个IO口即可驱动1个点阵！点阵显示时无闪烁！支持级联！

此价格是DIY套件的价格，不是成品价格！

免责申明：保证所有元器件均为全新的，PCB板全部经过测试架测试，保证物理连接良好。焊接有，一经焊接，不接受退换货。

模块参数：

·  单个模块可以驱动一个8*8共阴点阵

·  模块工作电压：5V

·  模块尺寸：长3.2厘米X宽3.2厘米X高1.5厘米

·  带4个固定螺丝孔，孔径3mm，可使用M3铜柱固定

·  模块带输入输出接口，支持多个模块级联

接线说明：

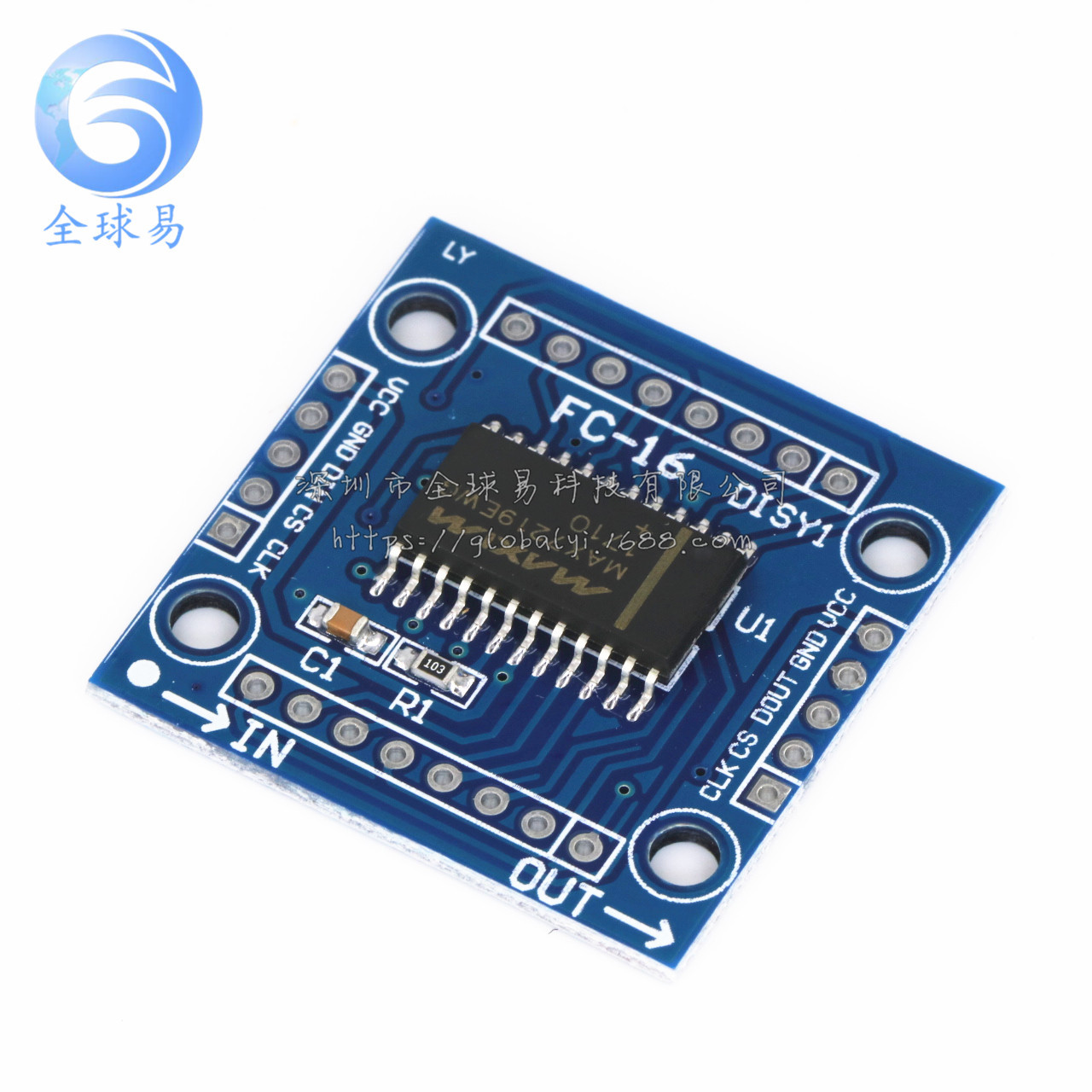

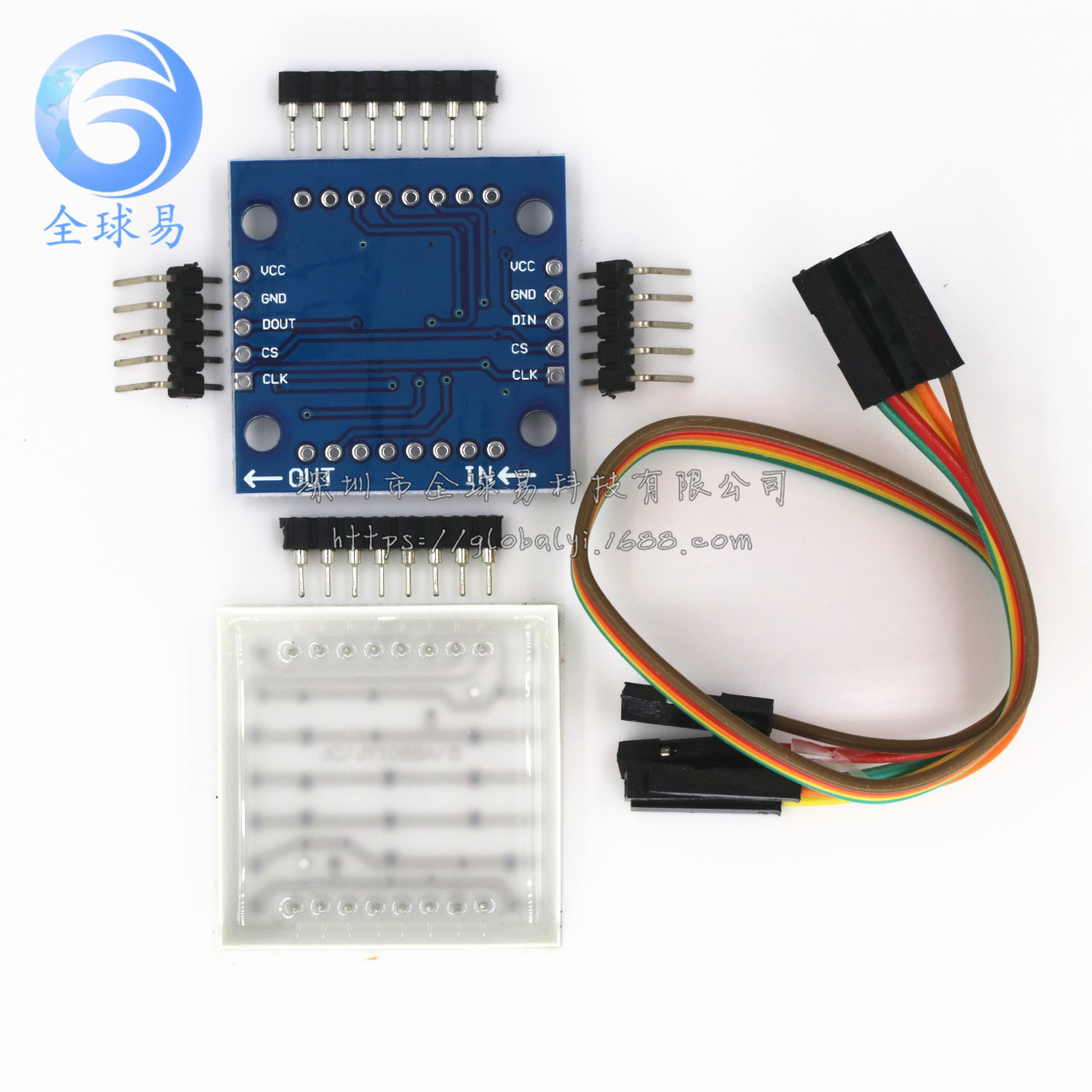

模块左边为输入端口，右边为输出端口。

控制单个模块时，只需要将输入端口接到CPU

多个模块级联时，个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...

以51单片机为例：

·  VCC  →  5V

·  GND  →  GND

·  DIN  →  P20

·  CS   →  P21

·  CLK  →  P22

注意事项：

·  VCC和GND不可接反，以免烧坏芯片！

·  使用51单片机的P0口控制时，接上拉电阻，建议阻值为4.7K--10K

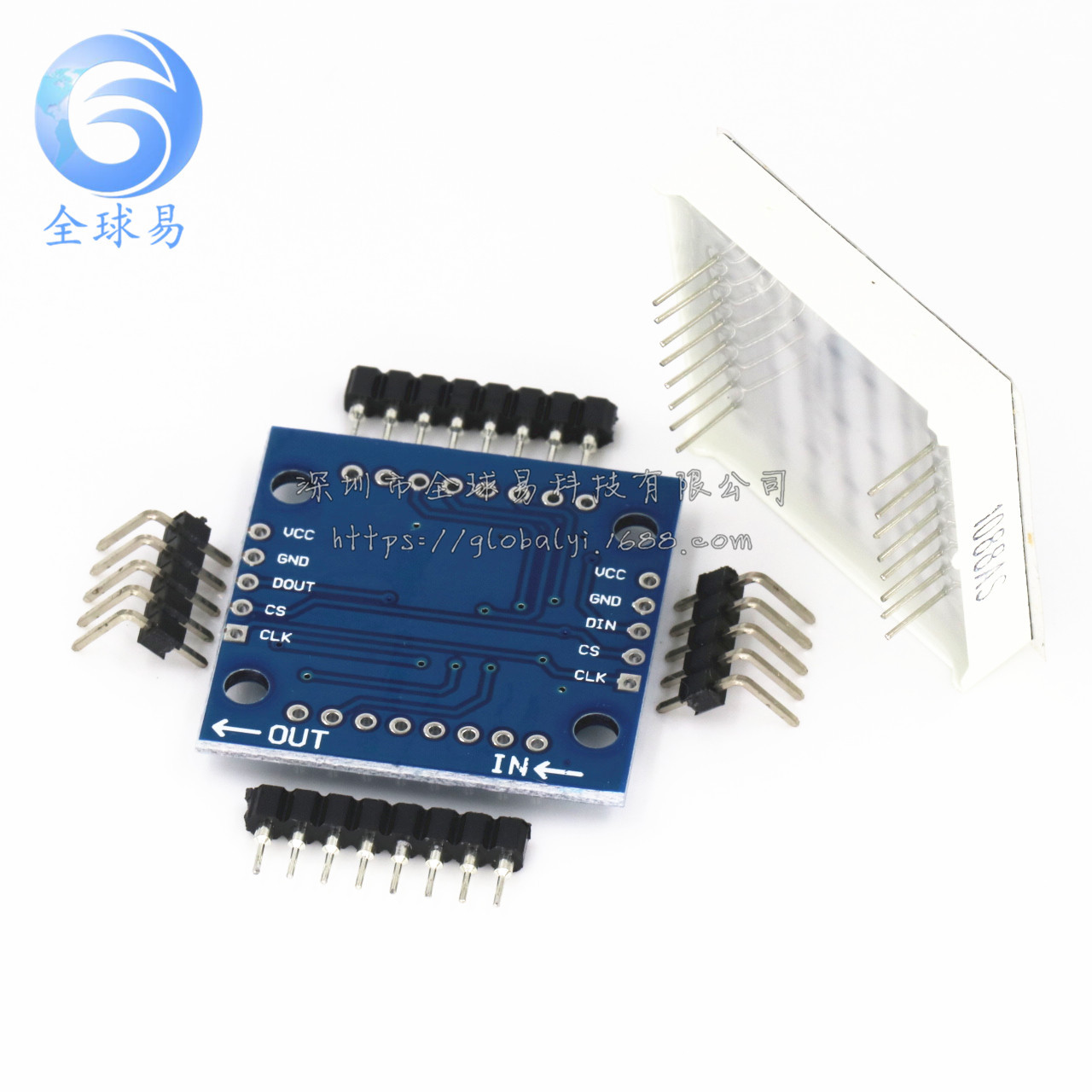

·  请将点阵先插入圆孔座，再将圆孔座插入PCB板焊接。将点阵有字的一面朝向自己，该面从左往右引脚顺序为123456。PCB板脚为正方形焊盘！

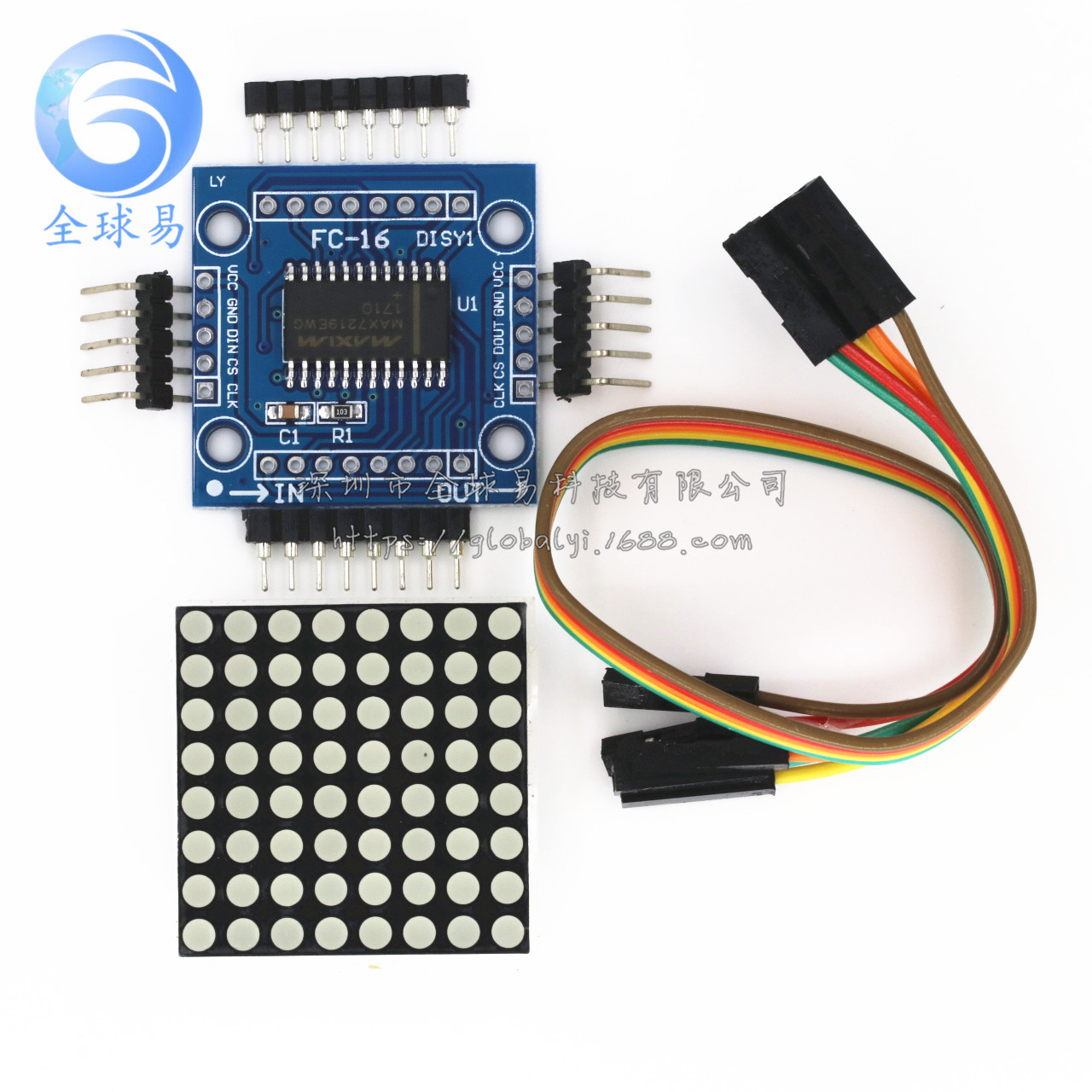

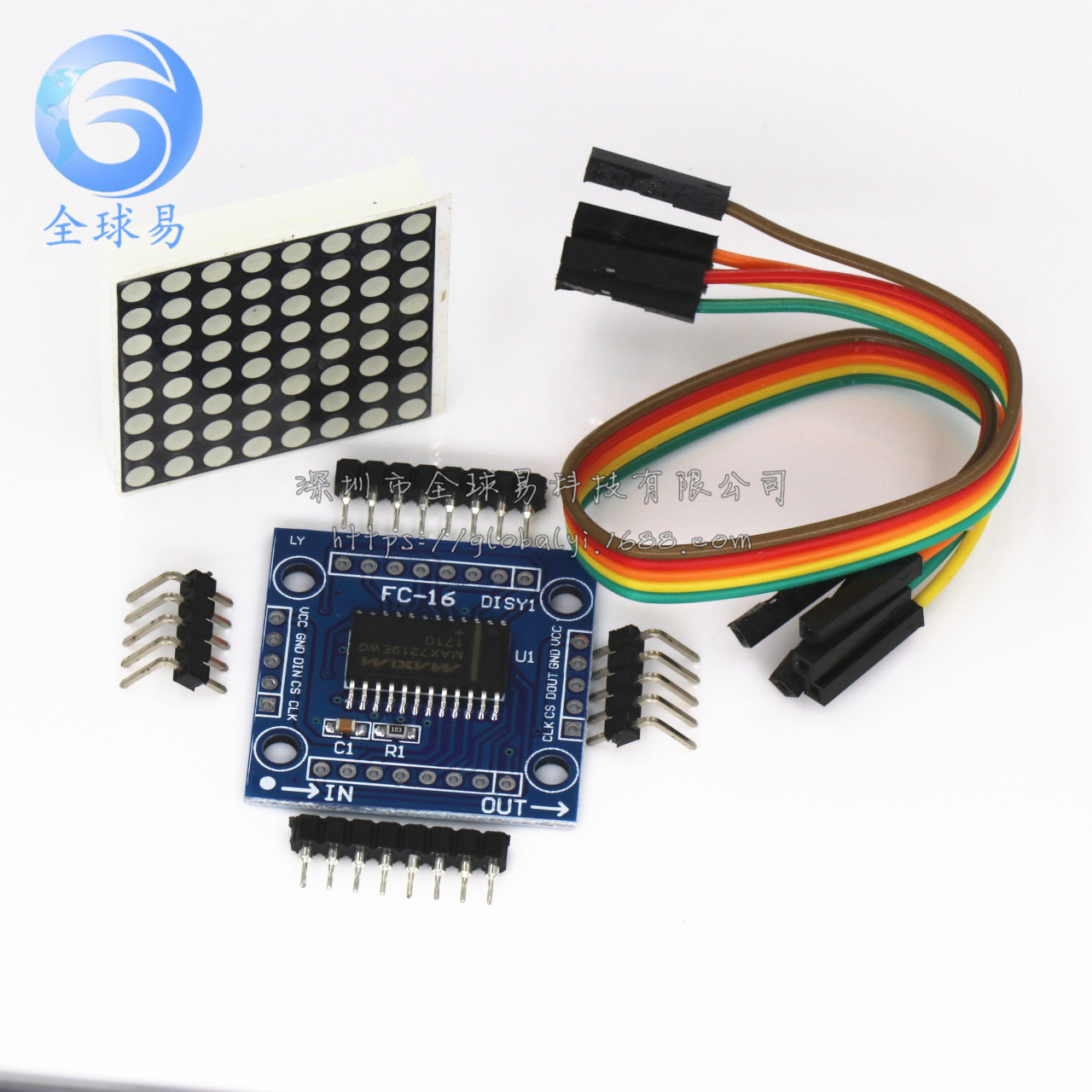

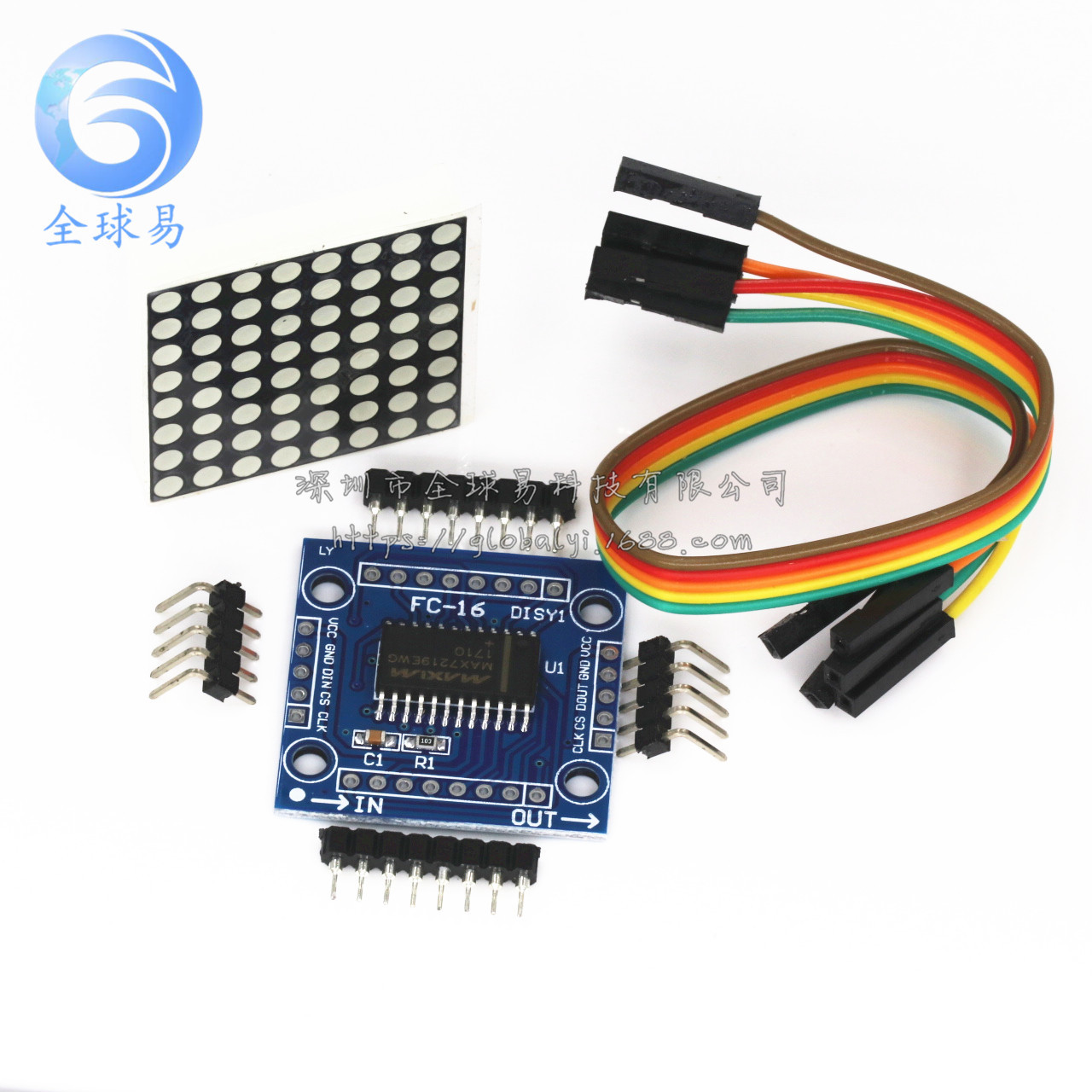

发货清单：

·  PCB板1块(已贴片好IC、电阻、电容)

·  5P弯脚单排针2个

·  8P圆孔座2个(间距2.54mm)

·  3mm 8*8共阴红色点阵1个

英文描述：

Module parameters:

- single module can drive a 8*8 common cathode lattice

- module working voltage: 5V

- module size: length 3.2 cm X 3.2 cm wide and 1.5 cm high X

, with 4 fixed screw holes with diameter of 3mm and M3 can be used in fixed pillars

- module with input and output interface, support multiple modules cascade

Connection description:

The left side of the module is the input port, and the right is the output port.

When controlling a single module, the input port is only required to be connected to the CPU

Cascading multiple modules, the first module input end is connected with the CPU and input end of the input end of the output end is connected to the second module, output terminal of the second module connected with the three modules, and so on.

图片展示：
