상세페이지

发货不含插针 配线,需买家自备。请知悉

这是一款采用STM32F405配合ICM20608的主流FPV小型机架用的飞控,输入电压2S-6S,自带BEC-5V 输出3A电流,支持市面上主流的PPM,SBUS,IBUS,DSM2/DSMX等接收机。有LED_STRIP接口,有源蜂鸣器接口。集成OSD功能,支持OSD调参,支持最新的DSHOT电调。



出厂默认固件:betaflight_3.2.0_OMINIBUSF4SD



硬件配置:



                            主控:STM32F405RGT6



                            传感器:ICM-20608



                            接收机:支持 PPM,SBUS,IBUS,DSM2/DSMX等



                            LED_STRIP接口



                            有源蜂鸣器接口



                            无黑匣子



                                内置电流计,电流检测



           OSD接口



                            自带BEC 5V 3A



                           外形尺寸 42*36MM(包括焊线的焊盘长度)



           螺丝孔间距30.5*30.5MM



           直径4.1MM











全新F4飞控:



1.采用OMINIBUSF4固件



2.主控为STM32F405 GRT6 刷新率高达8K。



3.PCB 3OZ铜厚 增强电流稳定以及快速散热



4.BEC为5V3A输出



5.外露式焊盘,方便焊接,并且可以抛弃传统的分电板。



6.兼容市场所有电调



7.飞控IMU集成OSD无需独立刷写固件,支持BF地面站调参OSD



8.集成电流计,可以实时监控电流功耗等数据



9.可以利用遥控器进行OSD调整飞控PID等数据



10.开放的端口可以从OSD调整图传,例如功率,频段,频点(支持本功能的图传如 黑羊图传,以及即将上市的DYS图传)



11.F4飞控采用独立的四颗减震球,能过滤抵消电机的震动,让飞行体验更佳

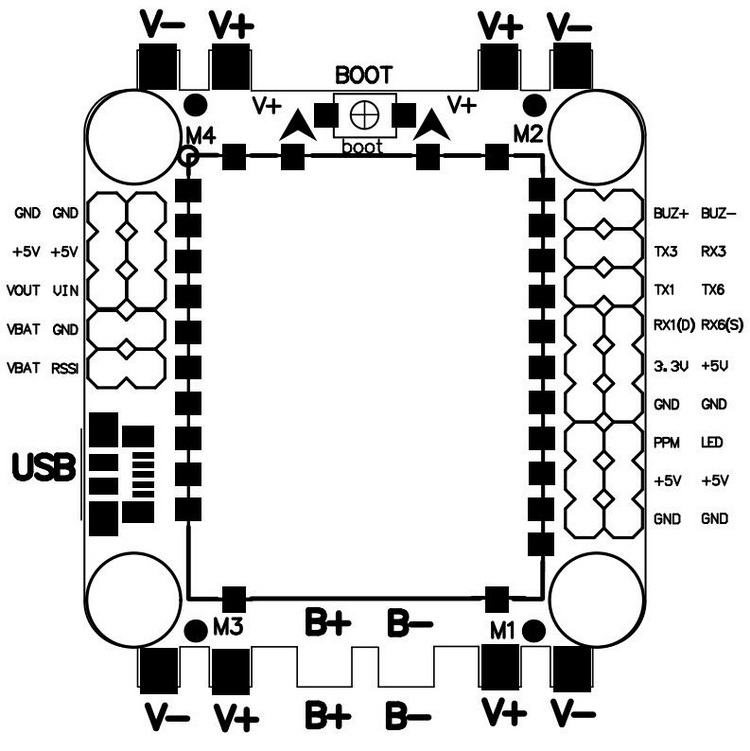

ESC M1-M4:接电调电源线



V+-V-:对应电调的电源线正极与负极,带有‘-’号为地线。



B+--B-:锂电池输入



BOOT:  BOOT按钮(用作刷固件用)



+5V:    具有3A输出,可以同时接上图传、接收机、摄像头。



GND:   地线



Vout:  视频输出,接图传图像信号线



Vin:  视频输入,接摄像头信号线



LED:   可编程LED_Strip信号线输出口



RX6(S): 此处接SBUS接收机



RX1(D): 此处接DSM2/DSMX/IBUS接收机



PPM:此处接PPM接收机



VBAT:宽电压图传电源正极(与电池电压同步),此处电压为动力电电压



BUZ+、BUZ-:BB响接线处(只支持有源蜂鸣器,区分正负极)





RX3,TX3:串口URAT3
