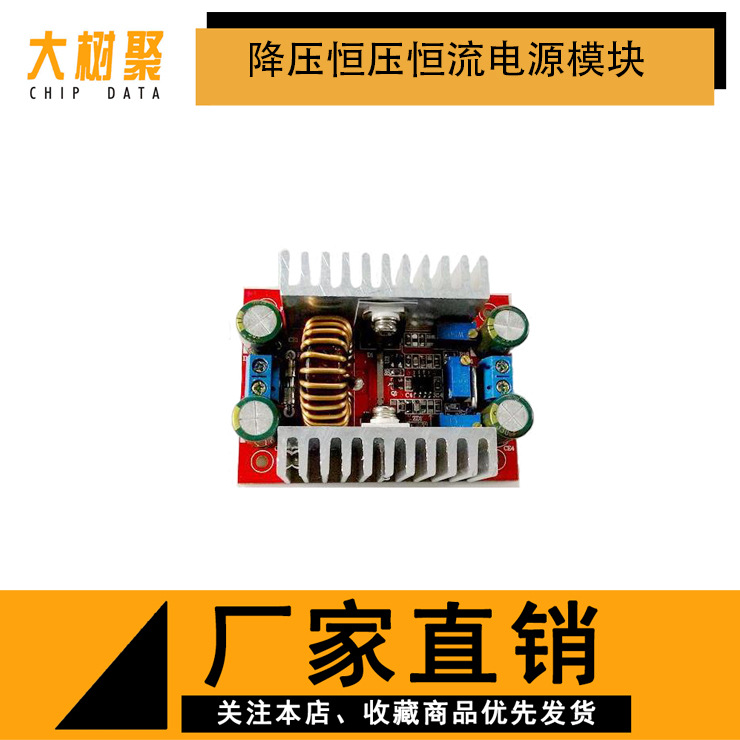

DC-DC 10A大功率 降压恒压恒流电源模块 电池充电LED驱动

    模块名称：10A降压恒压恒流

    模块性质：非隔离降压模块（BUCK）

    输入电压:  5-40V

    输出电压：1-36V连续可调，（默认输出调到5V出货，)

    输出恒流    默认发货为可调输出范围：0.3-10A（默认输出恒流调到3A出货），

    工作温度： -40~+85度（超过65度时加强散热）

    工作频率：380KHz

    转换效率：高97%（效率与输入、输出电压、电流、压差有关）

    短路保护：无

    超温保护：有（超温后自动关断输出）

    输入反接保护：无（可自行加防反）

    安装方式：4颗2.5MM镙丝

    接线方式：接线端子IN为输入，+/-OUT为输出

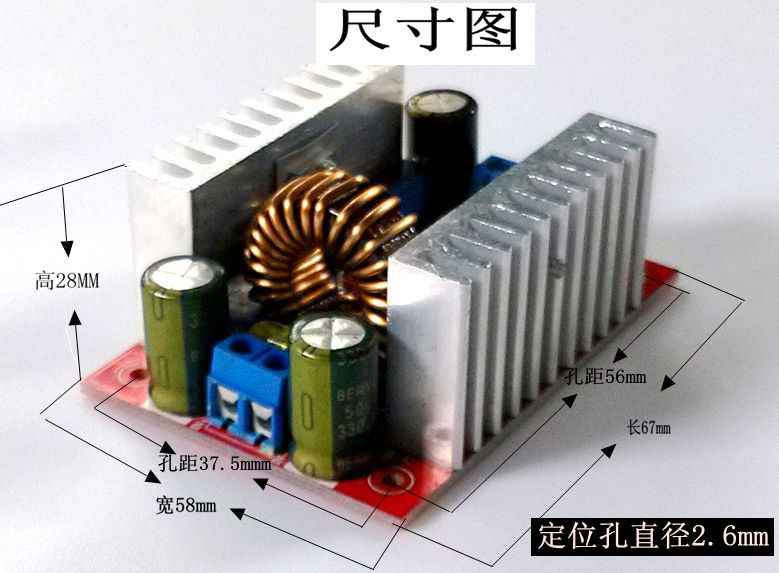

    模块尺寸：长67mm宽58mm高28mm

   模块的电流检测为低端检测，请不要把输入的负极和输出的负极直接用导线短接！

   模块为降压电源只能降压不能升。输入电压一定要比输出电压高。

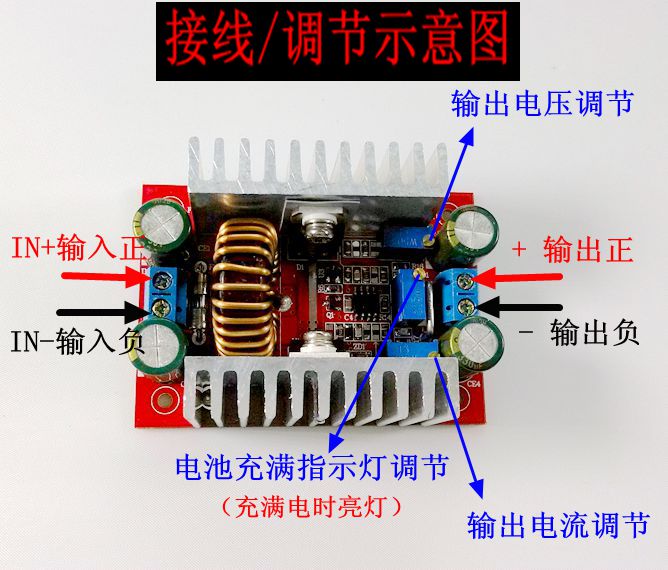

 电压/电流/充满指示灯/调节方法：

电压调节：跟据自己所需的电压旋动电源板上的“CV-ADJ"输出电压调节”电位器。顺时钟调动（向右转动）电压调高。逆时钟（向左转动）电压调低。

充满指示灯调节： 一：先把"CC-ADJ"输出电流调节电位器 逆时钟方向转10圈（此步的要求是把输出电流到小，防止下一步短路输出时因短路电流过大损坏电源）二：把万用表打到20A或10A电流档位，短路输出把电流调节到自己需要的充满电时亮灯的电流。三：此时如果LED2灯亮，逆时钟调节RV3电位器（中间的电位器）直到LED2灯灭，LED1灯亮。此时充满指示调节已调好，

输出电流调节：同样的方法把用把万用表打到20A或10A电流档位，用万用表短路输出，调节“CC-ADJ”电流调节电位器把短路电流调节到自己需要的电流即可。

应用范围：

1、DIY一个稳压电源，带恒压恒流功能，不怕使用过程中会短路，可以以保护负载。

2、为您的各短路电子设备供电。

3、为各种电池充电，跟据不同电压和容量的电池设定充电电压和充电电流

4，用太阳能电池板供电为各种电池充电，带恒流功能，可防止电池过充，有效保护电池。

5，驱动大功率LED，可自由串并联组合，

6、做为车载供电电源，为你的手机或各种数码产品供电。
