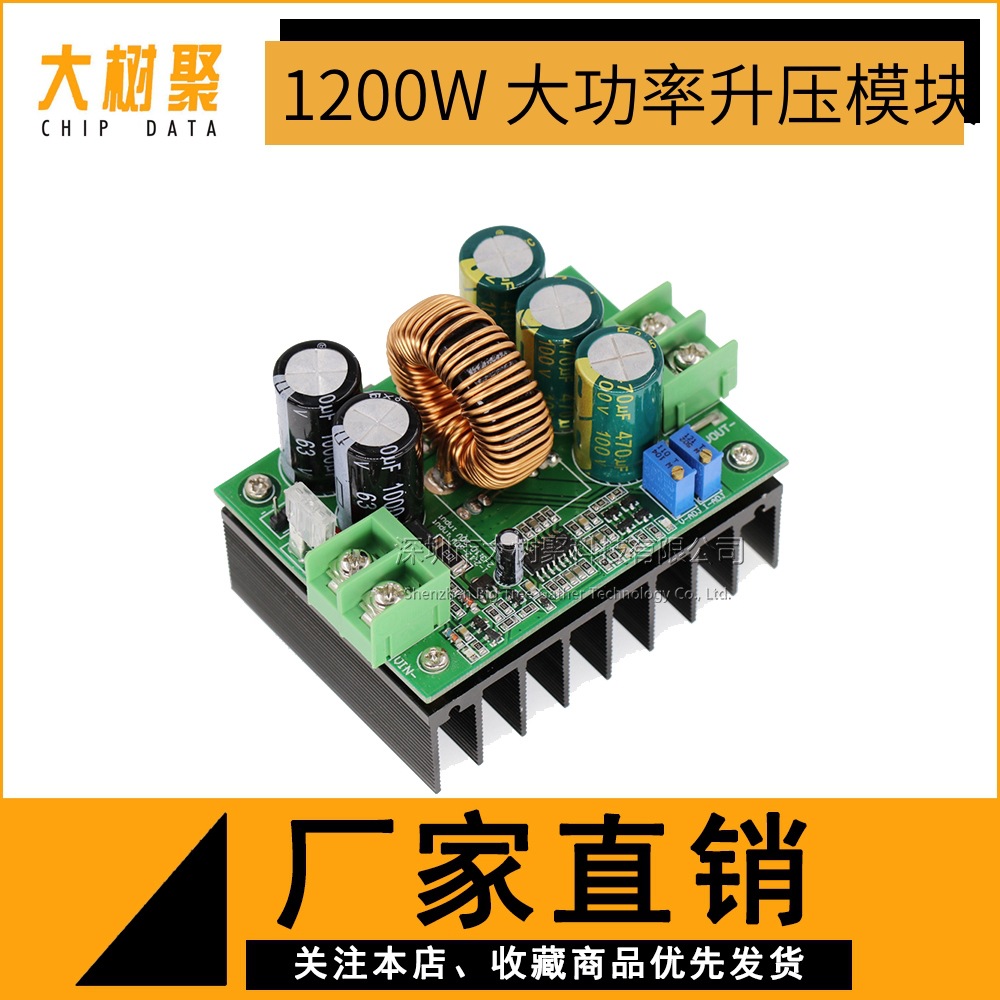

1200W DC-DC恒压恒流 大功率升压模块
（详情提供中英文描述）
中文描述：
模块参数：
模块名称：1200W升压恒流模块
模块性质：非隔离升压模块（BOOST）
输入电压:8-60V
输入电流：20A
静态工作电流：15mA(12V升20V时,输出电压越高静太电流会有所增加)
输出电压：12-80V连续可调
12-80V可调
输出电流：20A MAX 超过18A请加强散热（与输入、输出压差有关，压差越大输出电流越小）
恒流范围：Z大20A
输出功率：=输入电压*20A，如：输入12V*20A=240W，输入24V*20A=480W，
输入36V*10A=720W，输入48V*20A=960W，输入60V*20A=1200W
如需更大功率，可以两个模块并联使用，比如输出要30A，可以用两个模块并联，
把每个模块的电流调到15A即可。
工作温度：-40~+85度(环境温度过高时请加强散热)
工作频率：150KHz
转换效率：Z高95%（效率与输入、输出电压、电流、压差有关）
过流保护：有（带限流功流调节，可调节限制输出电流，电流超过限流值，自动降低输出电流至Z小值5A，根据负载性质电流会有所不同。）
短路保护：有（输入20A保险丝) 双重短路保护，使用更安.。
输入反接保护：无，（如需要请在输入串入二极管）
输出防反灌：有，用于充电时不需要再加防反二极管。
安装方式：4颗3mm螺丝
接线方式：接线端子免焊接输出
模块尺寸：长85mm宽63mm高64mm
应用范围：
1、DIY一个稳压电源，输入12V便可，输出可以12-80V可调。
2、为您的电子设备供电，可以跟据您的系统电压设定输出值。
3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。
4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。
5、太阳能电池板稳压。
6、给蓄电池、锂电池等充电。
7、驱动大功率LED灯。
操作说明：
一、输入电压范围选择：出厂默认为12-60V输入
二、输出电压电流调节方法：
1、调输出电压：调节CV电位器，跟据您的电池或LED、把输出电压设定到您需要的电压值。如10串LED电压调37V，四串蓄电池调55V等。
2、调输出电流：逆时针设CC电位器30圈左右，把输出电流设定为Z小，接上LED，调CC民位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调CC至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）请不要用短路的方式调电流，升压模块的电路结构不能用短路的方式调。
3、过流调节：为输出短路保护而设计，意思是为当输出短路超过所设定的短路限制电流时，电源关断输出为Z小值5A，根据负载不同有所不同，从而保护电源模块和用电设备不被损坏。调节方法：先要设定保护点的电流，假如是8A时保护。用调输出电流方法把输出电流到到8A ，然后再去调节“过流调节”CL电位器（逆时钟旋转）转到输出电流突然降为Z小值即可。些时的过流点就是8A。（注意如果保护点的电流低于设备需要的电流时电源就会保护，建议如果不需要过流保护Z好顺时针转30圈左右到调到Z大即可）

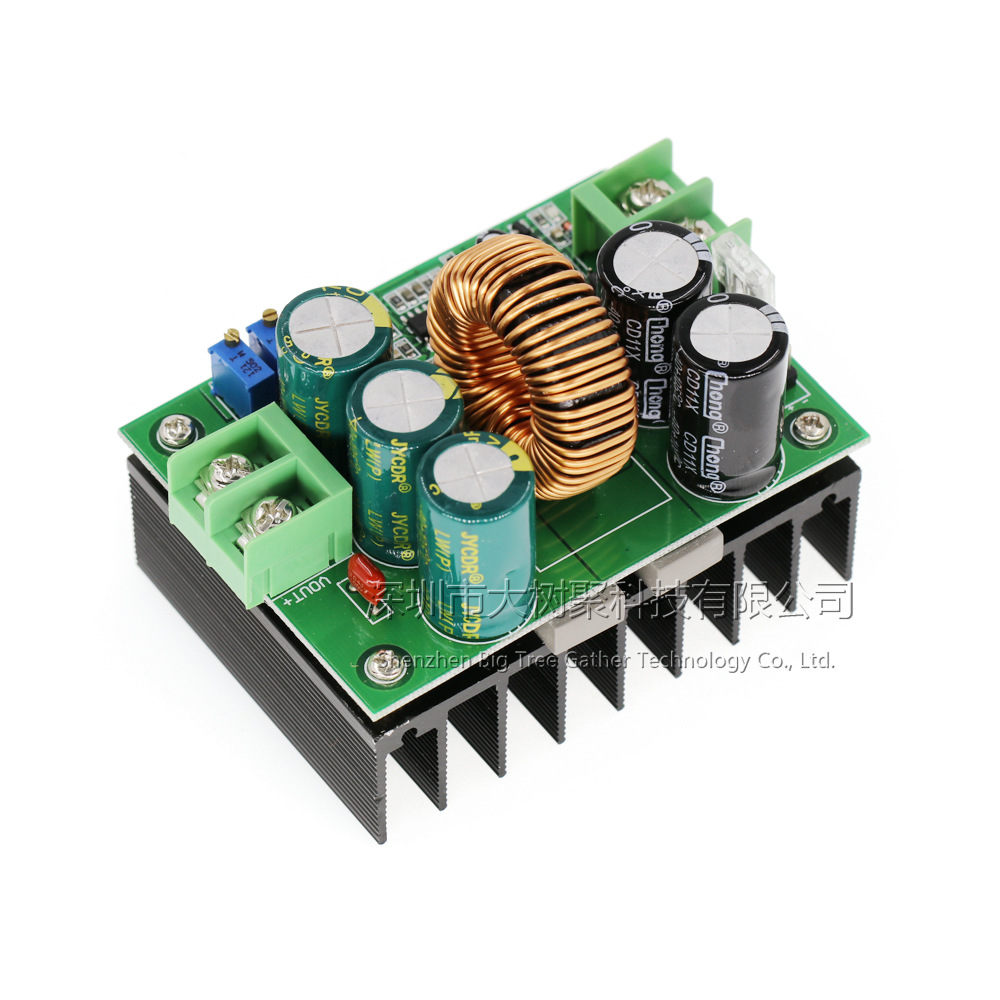

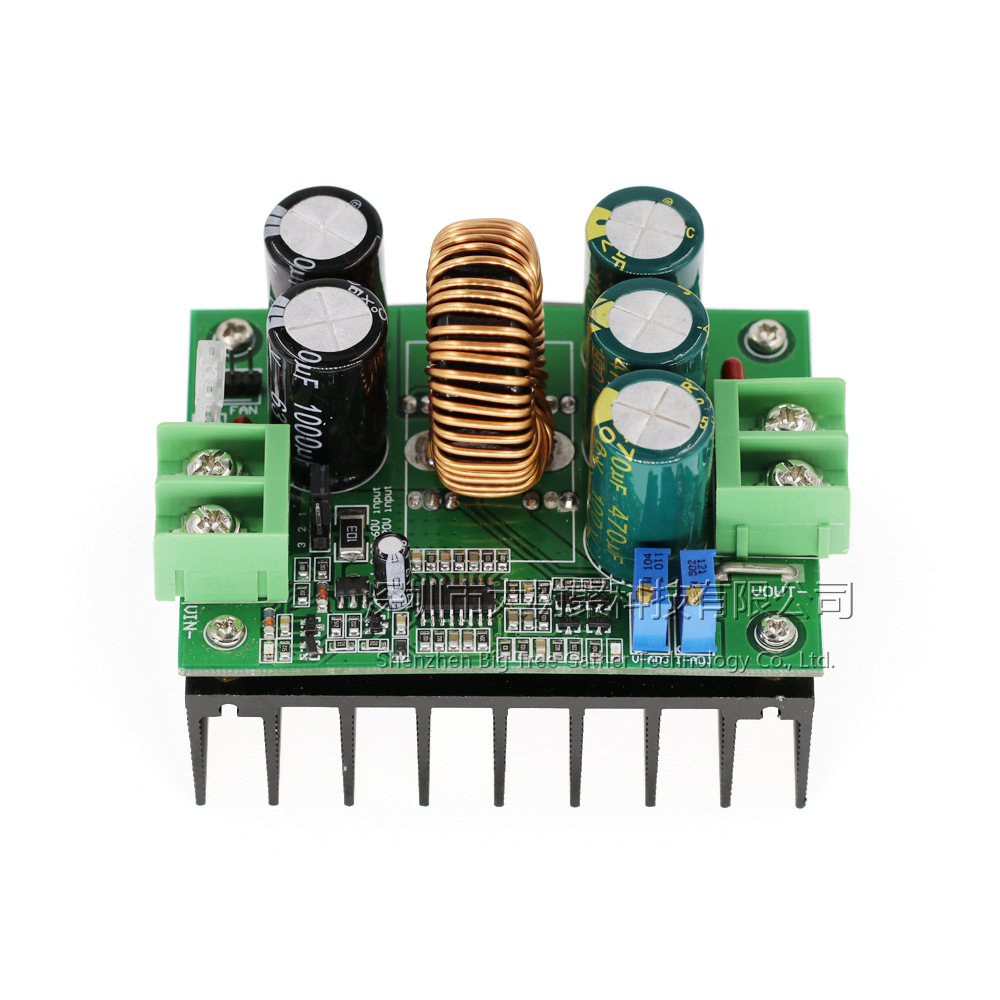

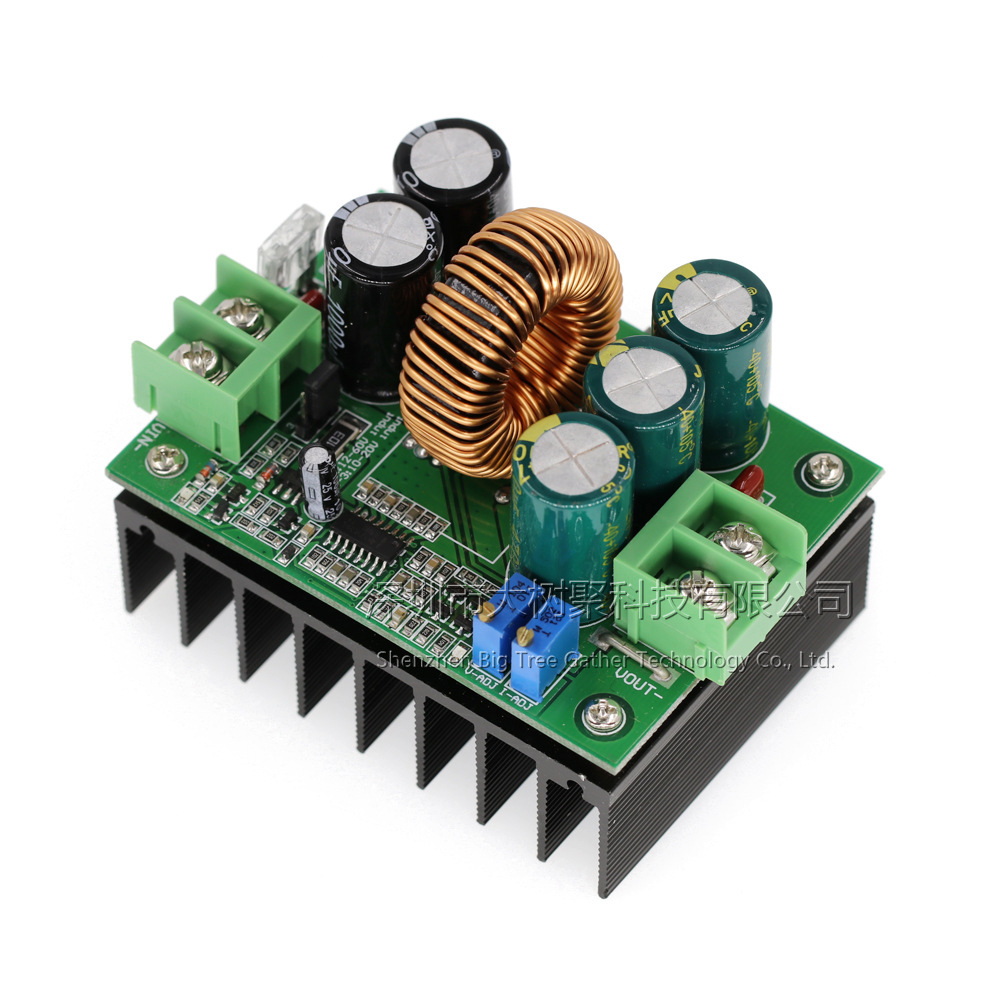

3。进口27mm大铁硅铝磁环，加粗.铜漆包线双线并绕，加厚铝散热器，使整个模块发热更低，输入二个470uF/100V电解电容，输出三颗470uF/100V低阻电解，另输出纹波更低。电感立式设计更稳当，干扰Z小，可更换式保险丝，双重保护更可靠。整体设定非常合理，结构设计非常考究。
英文描述：
Description:
Using higher power transistor voltage value, easy to solve the ultimate boost state breakdown of the power transistor problems.
Input Voltage :10-60V by jumper selection: 1-2: 12-60V (default shipping), 2-3: 10-20V. Output Voltage :12-80V(Continuously adjustable).
Increased input current current filtering for improved boost mode performance.Thicker back side copper layer PWB for increased current handling.
Constant voltage constant current work, for high-capacity battery, rechargeable lithium batteries, can be used as LED constant current drive power.
Safe operation: 1200W 20A DC converter provide the overcurrent protection and short circuit protection: Yes (input 20A fuse) double short circuit protection, the use of more security.
Specifications:
Material: metal.
Color: show as pictures.
Size: 85*63*65mm.
Name:Non-Isolated Boost Module(BOOST)
Input Voltage :10-60V by jumper selection: 1-2: 12-60V (default shipping), 2-3: 10-20V.
Output voltage: 12-80V continuously adjustable.
Input/output Current: 20A MAX.(over 10A,please enhance heat dissipation,such as a 5cm cooling fan).
Static operating current: about 20mA, the higher the output voltage is too static current will increase.
Constant current range: 0.2A-20A.
Operating frequency: 150KHz.
Conversion efficiency: up to 95% (efficiency and input and output voltage, current, pressure related).
Notes:
Due to the light and screen setting difference, the item's color may be slightly different from the pictures.
Please allow slight dimension difference due to different manual measurement.
Package include:
1 * Step-up Module.
图片展示：
