多种实用场景！！！

1.LED亮度调节，频率、占空比可调节

2.电机转速调节，频率、占空比可调节

3.驱动电磁阀吸合和释放，自动循环，延时输出、循环次数（或无限循环）可设置。

4.控制设备的导通与关断，做开关疲劳试验、电压暂降等试验，验证客户设备的可靠性。

5.延时启动负载，延时时间可设，延时后一直导通或间歇工作。

1.产品亮点：

1.1 可直接驱动LED、电机、电磁阀等负载

1.2两种模式可以选择：

PWM模式——频率(连续）、占空比、脉冲个数可调；

PULSE脉冲模式——正脉宽时间、负脉宽时间、上电延时启动时间、脉冲个数可调。

1.3 带启动停止按钮，可控制信号的输出与停止

1.4宽电压输入3.3-30V,5.08mm端子接线

2.技术参数：

2.1工作电压：3.3~30V（注意正负极不要接反，否则可能会烧毁）

2.2频率范围：1Hz~150KHz，精度2%左右。电机调速一般选择20KHZ

2.3占空比范围：0-100%，1%步进

2.4脉冲个数：1-9999，或无穷个（显示‘----’代表无穷个）

2.5延时输出时间：0.000s-9999s,最小可设置1ms

2.6正、负脉宽长度：0.000s-9999s，最小可设置1ms

2.7输出带载能力：小于8A（MOS开关管）

2.8输出幅值：幅值与供电电压相等（OUT+与V+模块内部直连）

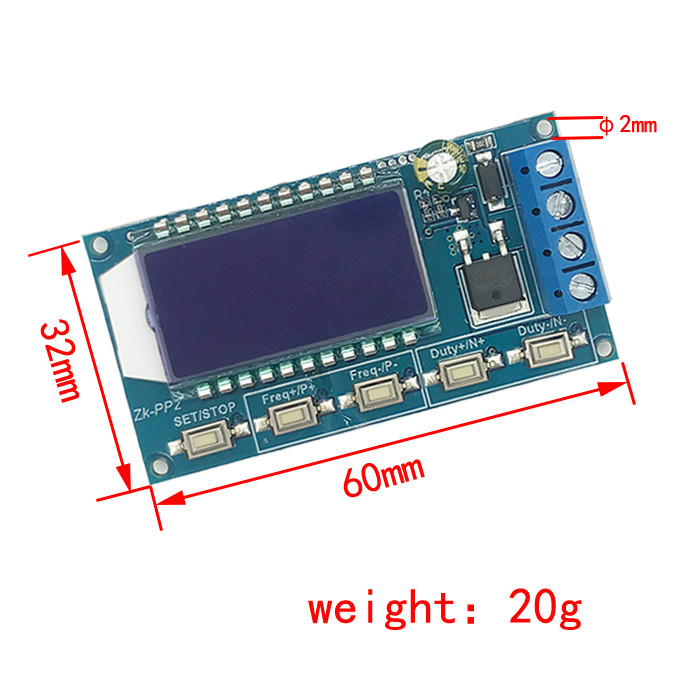

2.9 产品尺寸：60mm*32mm*10mm

2.10产品重量：20g

2.11包装形式：防静电袋袋装

3.模块说明：

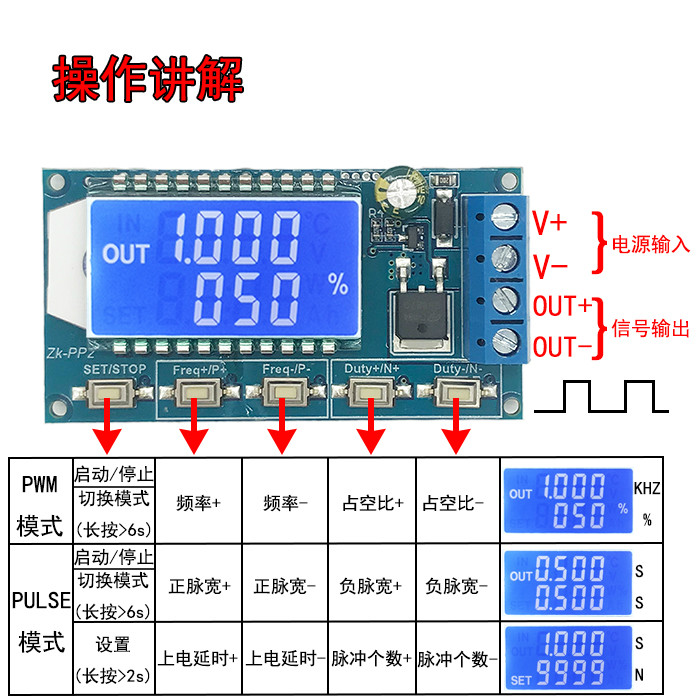

3.1按键操作说明

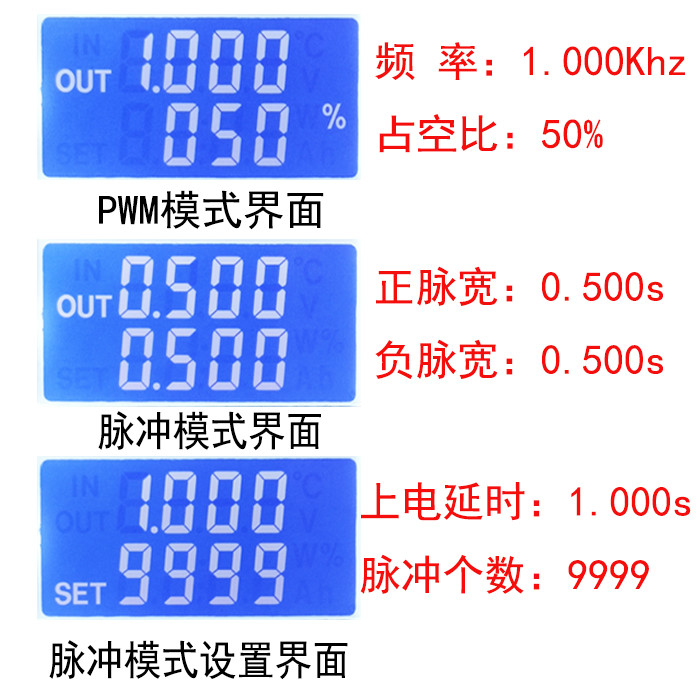

3.2 PWM模式（显示屏有“%”为PWM模式）

出厂默认模式为PWM模式，FREQ+和FREQ-按键设置频率，DUTY+和DUTY-按键设置占空比；短按STOP按键控制信号的输出或者停止，停止时输出为0，屏幕显示有“OUT”标志为有输出，否则为停止输出；默认出厂频率为1KHZ，占空比为50%。

如需切换为PULSE脉冲模式，长按SET按键（大于6秒）不要松开，会看到屏幕变化，“%”消失，为PULSE模式。

3.3 PULSE脉冲模式（显示屏右侧无“%”显示为PULSE模式）

P+和P-按键设置正脉宽时间，液晶屏上行显示，N+和N-按键设置负脉宽时间，液晶屏下行显示，单位为秒；短按STOP按键控制信号的输出或者停止，停止时输出为0，屏幕显示有“OUT”标志为有输出，否则为停止输出；默认出厂正脉宽为0.5秒，负脉宽为0.5秒。

脉冲个数与延时时间的设置——在PULSE模式中，长按SET按键2秒钟然后松开，进入脉冲个数与延时时间设置界面，屏幕显示SET，进入后会关断和清零输出脉冲；P+和P-按键设置延时时间，N+和N-按键设置脉冲个数，出厂默认延时时间为0秒，脉冲个数为无穷个（显示----）；再长按SET按键2秒钟，自动回到脉冲界面，按STOP按键，延时设置时间后，开始发出设置好的脉冲个数，如果发送完脉冲个数会自动输出0，如果期间没有发送完按下STOP按键会关断和清零输出脉冲，每启动一次就会发出设置好的脉冲个数。

3.4应用操作举例

3.4.1 PWM输出20KHZ,60%占空比：选PWM模式，频率设置为20.00，占空比设置为060%。

3.4.2输出端开启0.6秒，关断0.2秒，无限循环：选PULSE模式，正脉宽设置为0.600，负脉宽设置为0.200，延时时间设置为0.000，脉冲个数设置为----。

3.4.3上电或按启动按键，延时5秒,然后输出端开启0.6秒，关断0.2秒，无限循环：选PULSE模式，正脉宽设置为0.600，负脉宽设置为0.200，延时时间设置为5.000，脉冲个数设置为----。

3.4.4上电或按启动按键，延时5秒,然后输出高电平10ms低电平10ms的脉冲100个：选PULSE模式，正脉宽设置为0.010，负脉宽设置为0.010，延时时间设置为5.000，脉冲个数设置为0100。

3.4.5上电延时10秒，然后永久输出信号：选PULSE模式，正脉宽设置为大于0的数即可，负脉宽设置为0，延时时间设置为10.00秒，脉冲数为无穷个（----）。

3.4.6 其他应用可自己摸索或咨询客服

所有设置参数关机不会丢失。
