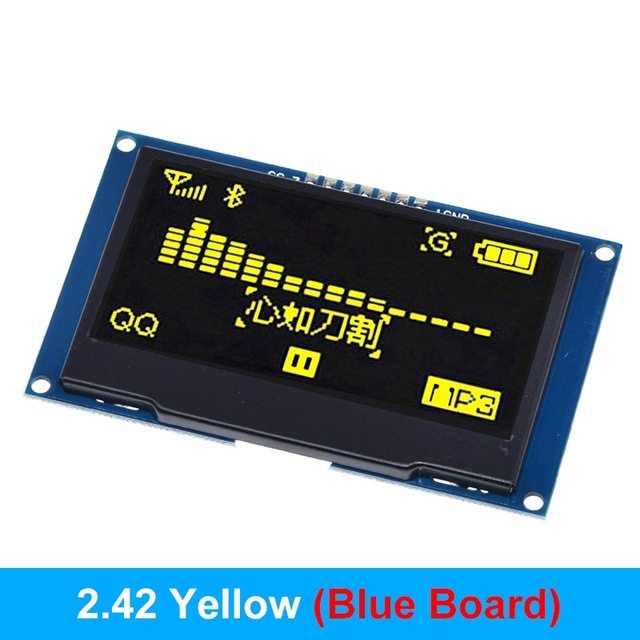

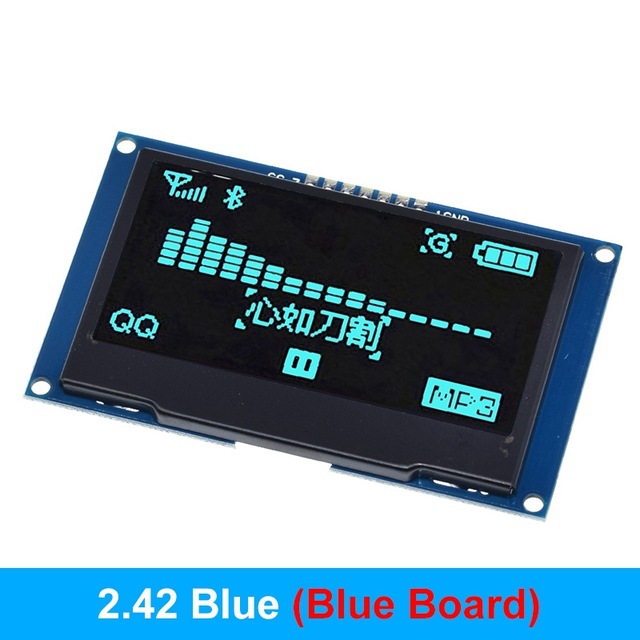

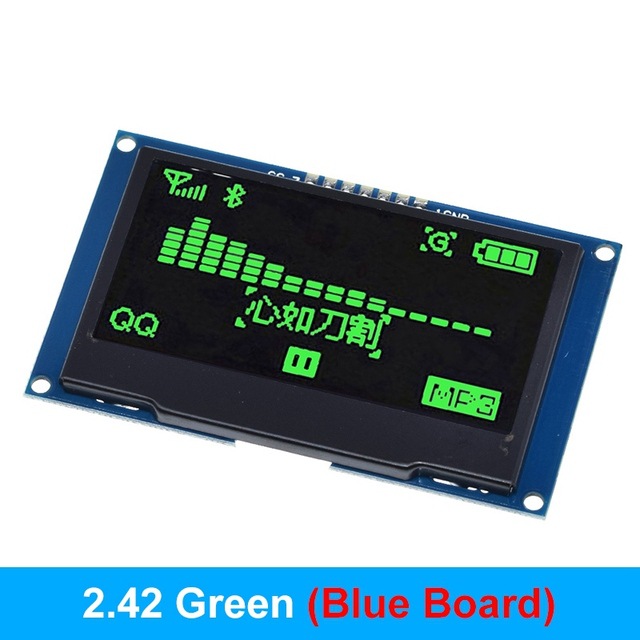

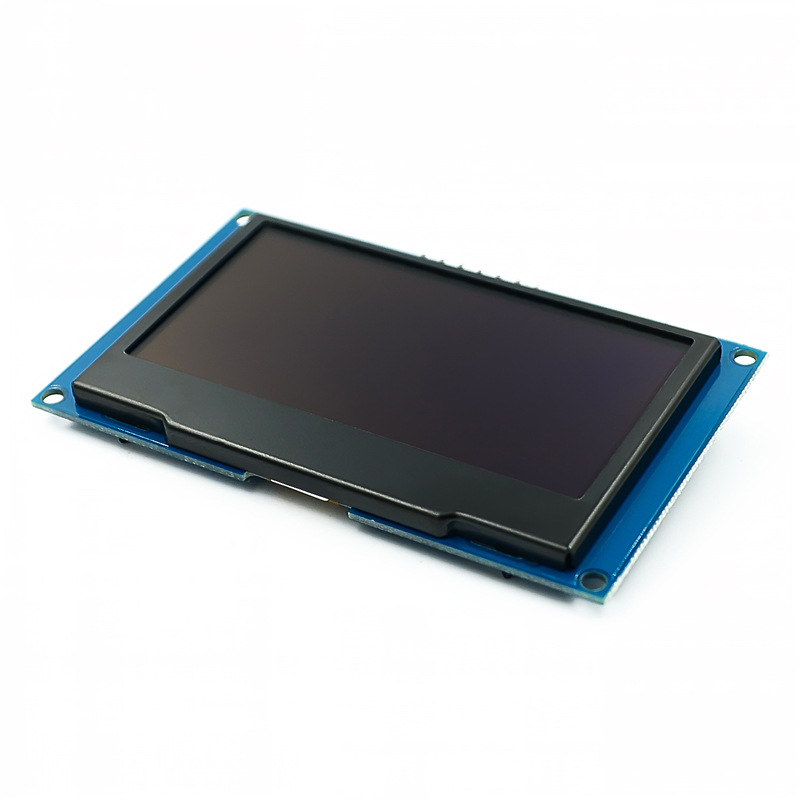

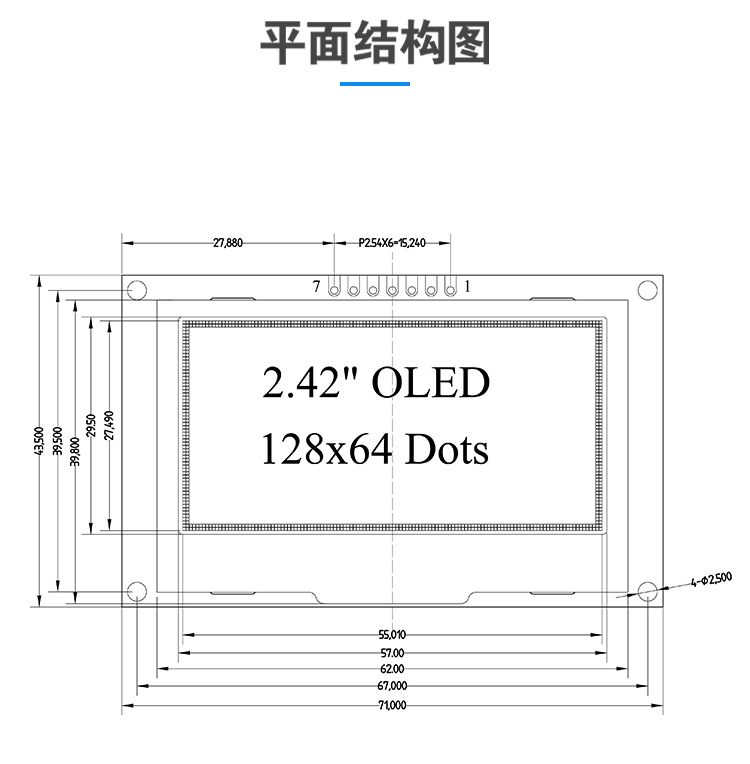

2.42寸OLED显示屏模块SPI串口2015a 12864液晶屏LED屏显示屏
| SSD1309 |
| IIC/SPI |
| 128×64 |
| 2.42英寸 |
| 白光/蓝光/黄光/绿光 |
| 71×43.5(mm) |
| 60.5×37.00× (mm) |
| 55.02×27.49 (mm) |
| 3.3-5V |
| 7PIN |
| >160° |
| -40℃~70℃ |
| -40℃~80℃ |
接口定义
| PIN | SYMBOL | Descriptions |
| 1 | GND | 电源地 |
| 2 | VDD | 电源正(2.8-5.5V) |
| 3 | SCK | 时钟线 |
| 4 | SDA | 数据线 |
| 5 | RES | 复位线 |
| 6 | DC | 数据/命令 |
| 7 | CS | 片选 |

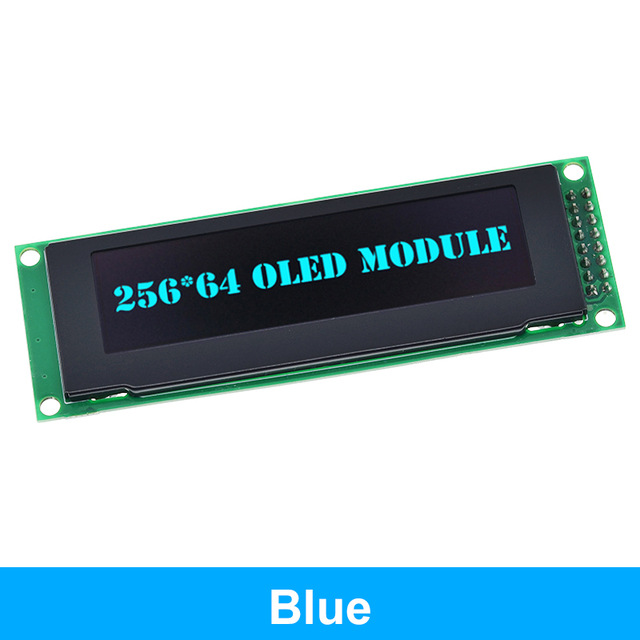

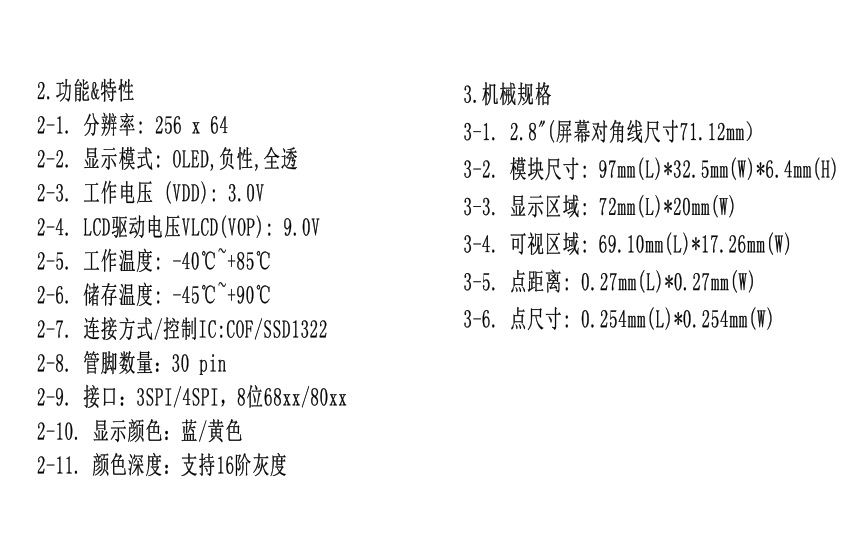

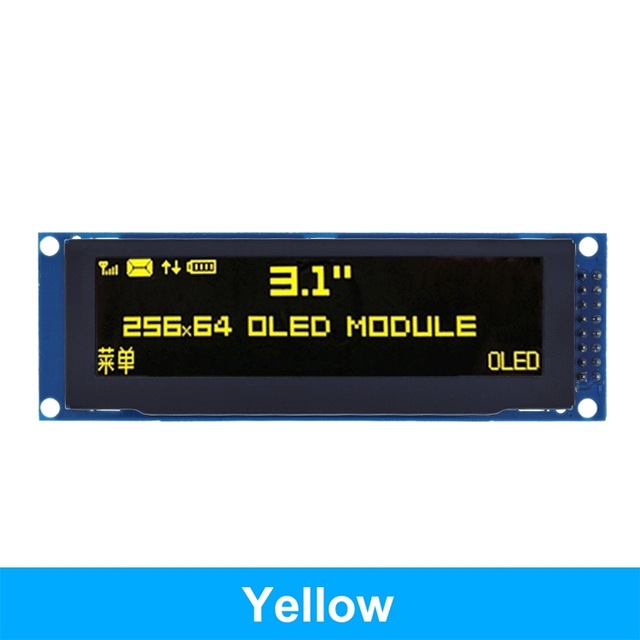

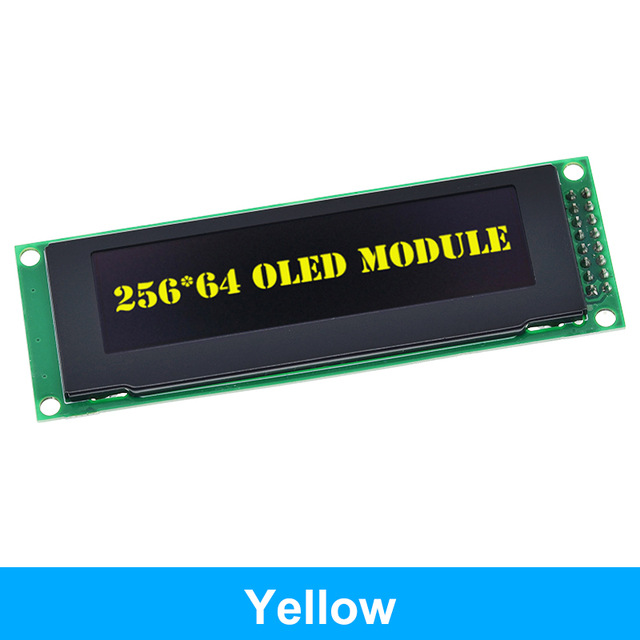

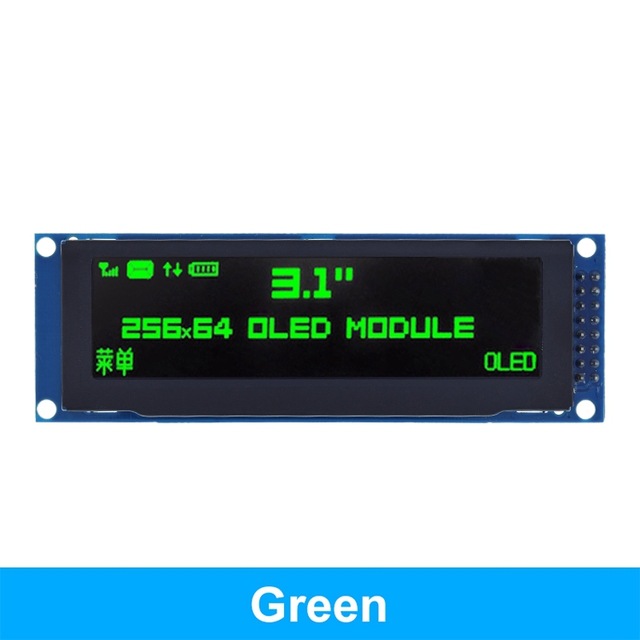

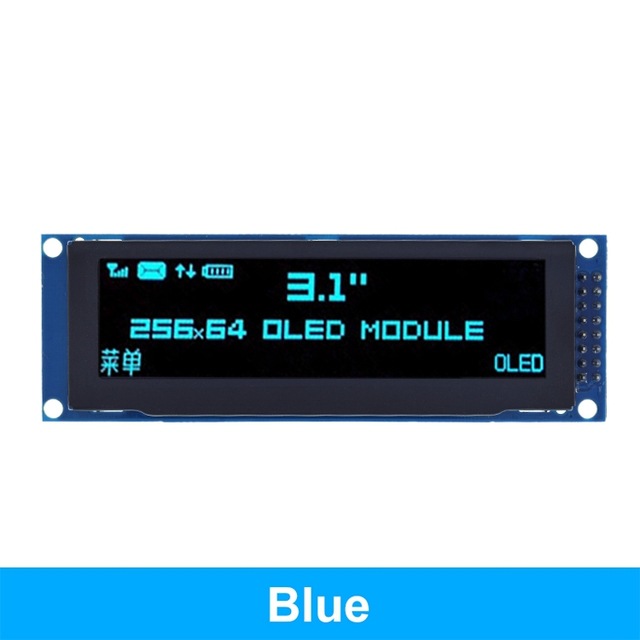

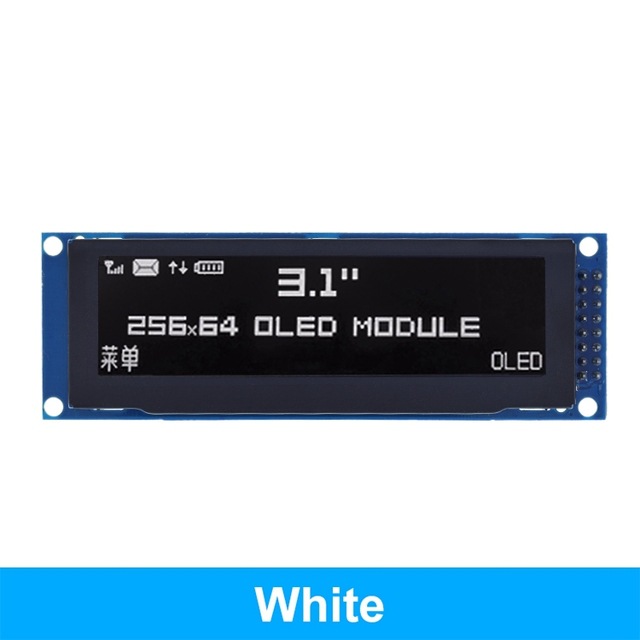

| SSD1322 |
| 6800、8080并行接口、 3 、4线SPI |
| 256×64 |
| 3.12英寸 |
| 白光/蓝光/黄光/绿光 |
| 负性,全透 |
| 16阶灰度 |
| -30°C~85°C |
| -40°C~90°C |
|
0.30mm×0.30mm |

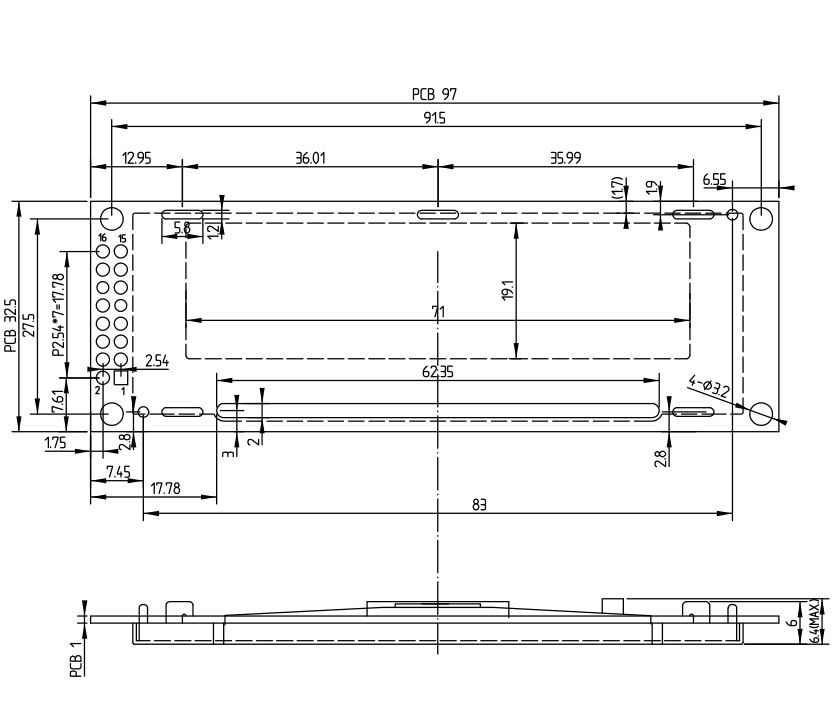

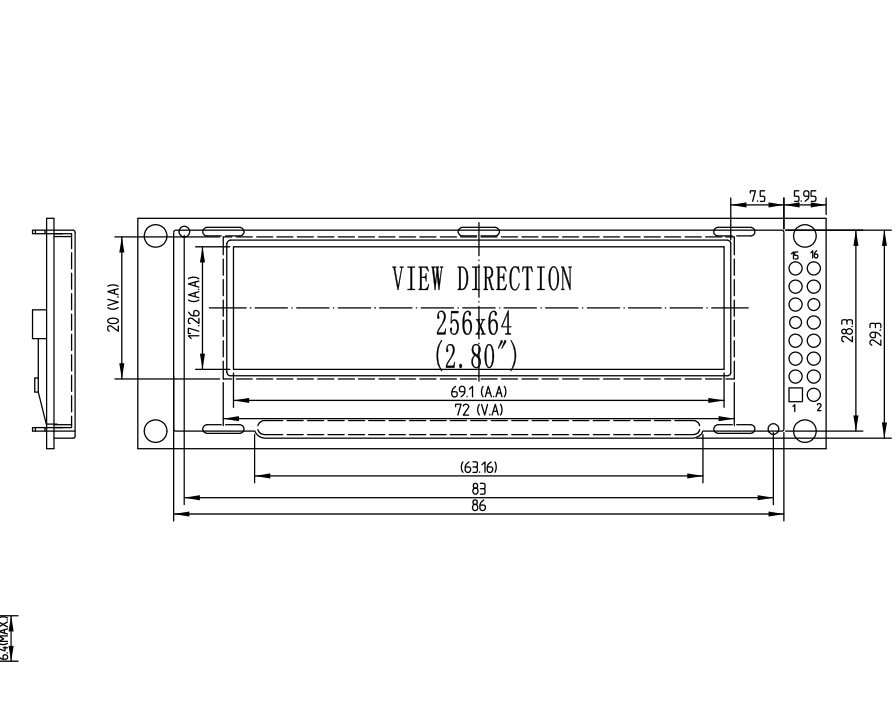

| 100.5mm×33.5mm×6.3mm |
| 78.8mm×21.18mm |
| 76.78mm×19.18mm |
| 0.30mm×0.30mm |
| 0.28mm×0.28mm |

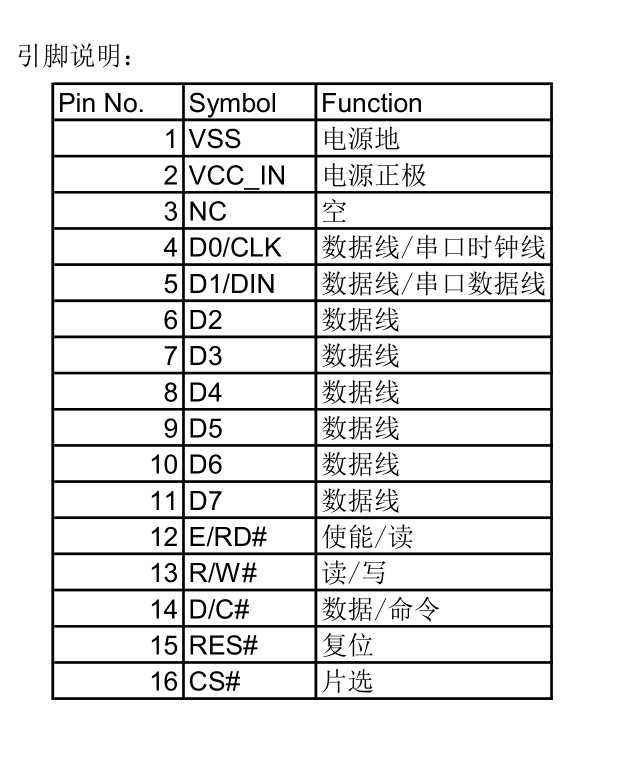

引脚定义
| Pin | Symbol | Function |
| 1 | VSS | 电源地 |
| 2 | VCC_IN | 电源正极 |
| 3 | NC | 空 |
| 4 | D0/CLK | 数据线/串口时钟线 |
| 5 | D1/DIN | 数据线/串口数据线 |
| 6 | D3 | 数据线 |
| 7 | D3 | 数据线 |
| 8 | D4 | 数据线 |
| 9 | D5 | 数据线 |
| 10 | D6 | 数据线 |
| 11 | D7 | 数据线 |
| 12 | E/RD# | 使能/读 |
| 13 | R/W# | 读/写 |
| 14 | D/C# | 数据/命令 |
| 15 | RES# | 复位 |
| 16 | CS# | 片选 |
