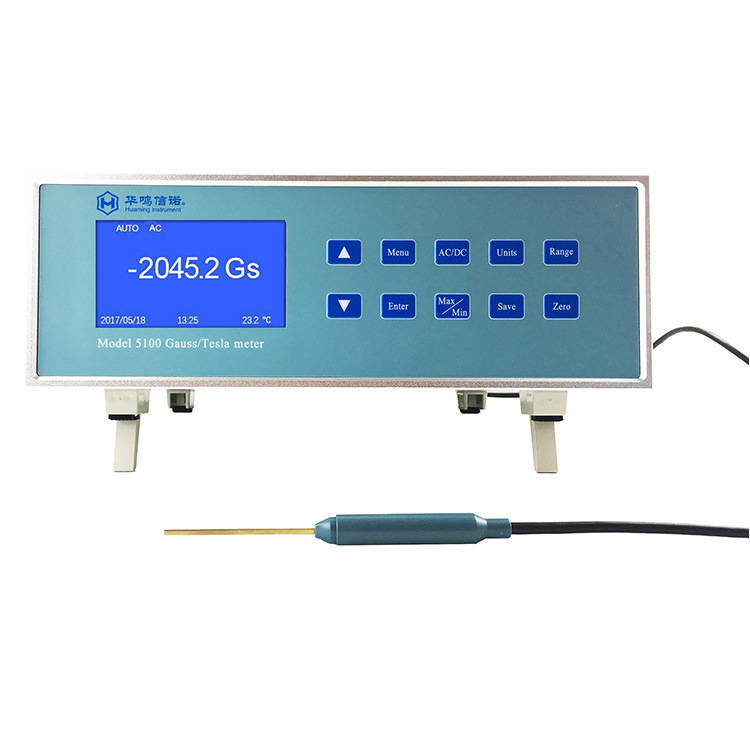

HM-5100数字式高斯计

HM-5100数字式高斯计适合要求高精度, 较高分辨率的交直流磁场测试应用. 是我们设计制造的高精度智能化仪器，是集测试,存储,工控,通讯为一体的自动化仪表。

HM-5100充分运用微处理器技术，为您提供研究和生产所需的高精度，更高的刷新率及显示分辨率和更高的测量重复性,稳定性。简捷的面板及全菜单操作，4¾位分辨率读数,较高分辨率1/60000,使您在高磁场测量时能观查到0.1Gs的微弱变化，最大量程30KG(3T)，其大容量数据存储及数据阅读可按存储时间查询。适合四方向的直流磁场测量，数字接口输出（实时），提供广泛的指令集，可加装工控接口，自动化检测，磁场控制，提供高速采集型（50-500次/秒）专业绘图软件用于磁场。磁体分析及绘图。

HM-5100数字式高斯计主要销往研究单位和各类生产单位。

HM-5100数字式高斯计配套设备
*高低温探头（温度补偿型）
*高精度电磁铁可组合数字磁场控制平台
*高精度电磁铁电源
*电控微动平台可组合多维磁场/磁体分析系统

HM-5100数字式高斯计特点
明亮的宽屏液晶     4 ¾位分辨率显示
基本直流精度：读数的±0.30%交流精度：读数的±2.0%
最大值/最小值/界面锁定
基本分辨力0.01 mT
数据存储(自动/手动) /存储数据阅读
自动零点、自动、手动量程
探头自动校正/自动记忆操作模式 /温度补偿
RS-232C接口/数据通讯（实时）
显示单位可选高斯,特斯拉
归零设置
通讯波特率调节/工作温度显示
阈值设定（上，下限）及报警
时间自设定

可选标准探头或定制探头几十种（标配1.00mm超薄坚固型探头）

HM-5100数字式高斯计技术参数

量  程    0.1Gs-30kG分二档(0.1Gs-3000Gs)/(1Gs-30KG)
分辨率  　 0.1Gs(0.01mT)五位液晶图形显示
精度(显示值)   直流 读数的±0.3%
            交流读数的±2.0%
频率范围交流模式20-20kHZ
附加影响温度系数±(0.03% ±1 count)/ ºC
温度范围工作温度0ºC 至 +50ºC
        储存 温度 -20ºC 至+60ºC
面板显示128 x 64 像素宽屏液晶
通信接口RS-232   标准9针“D”型连接器
电  压   200/240伏

频  率： 50-60 Hz

外设连接：计算机，示波器，工控设备

HM-5100数字式高斯计适用范围

永磁材料表面磁场，直流电机，扬声器，磁选机，永磁除铁器的工作磁场。磁路内的间隙磁场和细缝磁场，且可应用于检测机械加工之后物品残留磁场。检测磁场分布，产品退磁后剩于磁场，控制电镀物品带磁情况，检测马达磁性，检测电磁场的漏磁等各类磁场的磁感应强度。且可检测环境磁场和电器产品产生的电磁辐射磁场。提供数字接口，提供广泛的指令集，可加装工控接口。

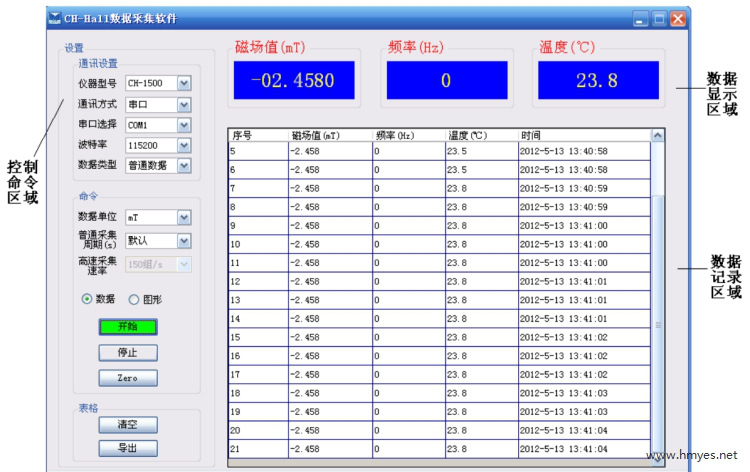

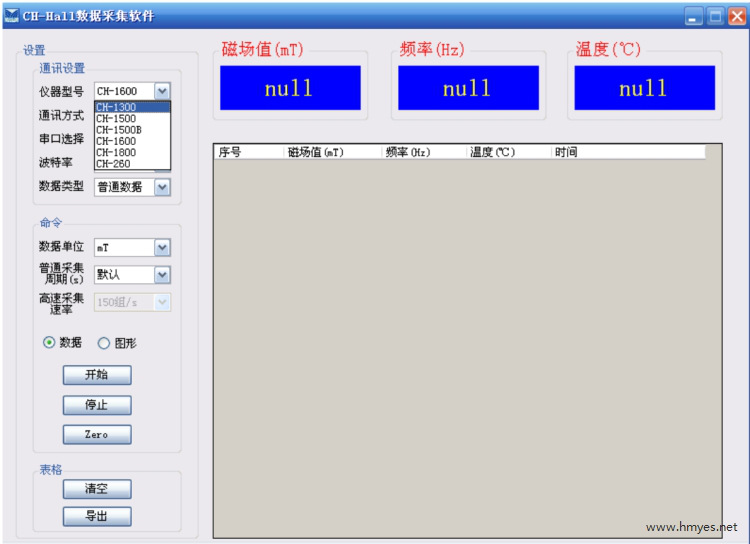

高斯计数据处理软件示意图（标配）：可实时观察测试数据及导出EXCEL中存储

主要功能
*高精度直流磁场测量
*自动/手动量程:使用自动量程可自动调整测试磁场量程到适合档位，手选分二档。
*自动/手动存储:本机提供500个数据的存储空间，可自动按设定时间（1-60秒）实时存储测试数据，也可选取数据随机储存，并可在查询模式内按时间和存储顺序进行查询。
*最大值/最小值锁定：开启或关闭峰值测量功能。捕获并显示最高.最低磁场读数，并可锁定界面
1档：最大值/最小值保持  2档：界面锁定  3档：解除
*自校零模式1）相对零磁场模式：将探头置入零高斯校准器腔室内，校零并储存记忆。
        2）消除地磁模式：将探头平置与地磁场垂直，校零并储存记忆。
*通讯及绘图：

RS-232C 接口功能

1）用户可以使用计算机进行测试数据读取，并利用专业配套绘图软件绘制各种测量图，可发送和打印图表

2）使用串口实时发送功能可实时在计算机端监测实时数据

3）可使用固定指令集查询实时数据


5100型可选配件
高斯计专业绘图软件（含数据库）
高斯计零高斯腔
串口转USB2.0连接器
高斯计探头固定架


直流测量（DC)
直流显示分辨率：4 ¾ 位（5位数字滤波显示）

HM-5100 (档位)     0-300mT     0-3T
 分辨力       0.01mT       0.1mT

直流精度：±0.3%读数 ±0.05%量程

交流精度：±2.0%读数 ±0.5%量程

直流温度系数：±(0.03% ±1 count)/ ºC

采集速率：15次/秒

前面板

显示类型:128×64像素宽屏液晶

显示分辨率：4 ¾ 位（5位数字滤波显示）

显示更新速度：4 rdg /秒

显示单位：高斯（G ），特斯拉 （ T ）

单位乘数：m ,k

控制键定义：测量单位，量程切换，数据存储，上/下方向，菜单模式，最大值/最小值/界面锁定，清零模式，确认键，复位模式

键盘：10膜键

前面板特点：具有良好的交互能力，直观操作，显示提示，面板锁定

探头特性

输入类型：单霍尔效应传感器

探头特点：高线性数字化霍尔探头，高低温探头（温度补偿），超薄坚固型

探头兼容性：标准探头或特制探头

连接器：15针D型

接口特性

RS - 232C接口功能
 波特率： 19600， 57600 ，115200
 连接器：9针D型 ，终端配置

软件支持：标准接口定义
一般参数

机箱：全金属屏蔽型（象牙白色）

环境温度：15至35 º C额定精度; 5º C至40 º C减少准确性

电源要求：  220-240（ +5 ％ ， -10 ％ ），50或60赫兹

尺寸：320 mm宽× 110mm高× 287mm长(12.5’*?4.3’*?11.3’) 2.5U

重量：3公斤

全数字高精度高斯计可配探头:

 一维横向探头 （高，低温探头）

*长度,形状可按要求定制

*可在探头内加装温度传感器

*交货期为1-4周（无库存情况下）

*温度补偿探头

高斯计配件

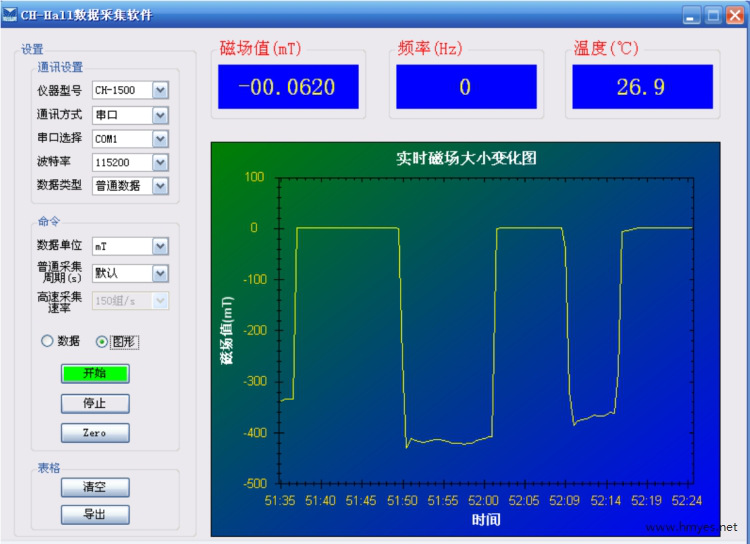

高斯计专业绘图软件适合高斯计测量数据库储存和绘图的多功能px-1绘图软件。

特点

*自动存储数据

 绘图软件可自动把高斯计串口发送的数据存入软件数据库，以利于随时查询和截取有用数据绘图。
