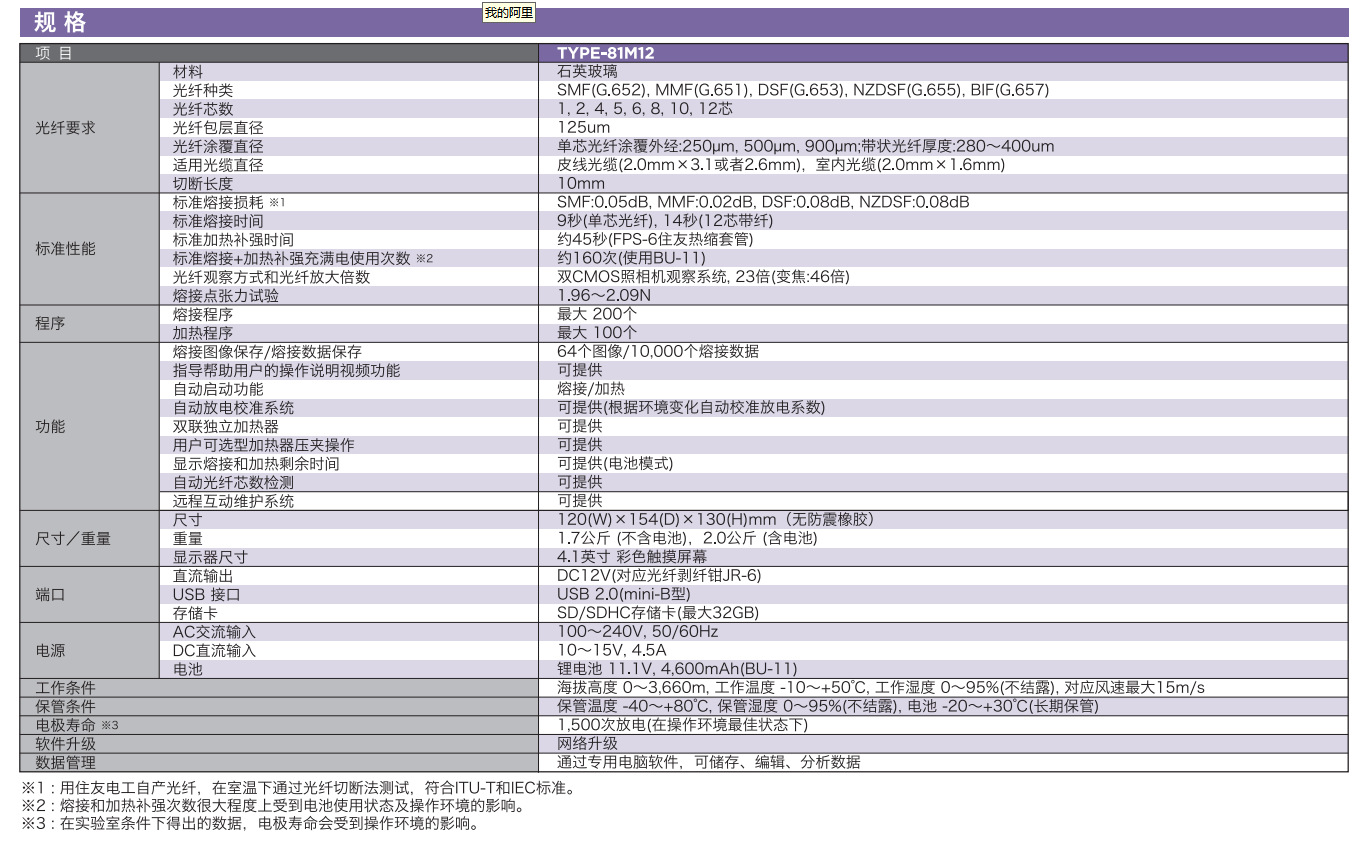

项目

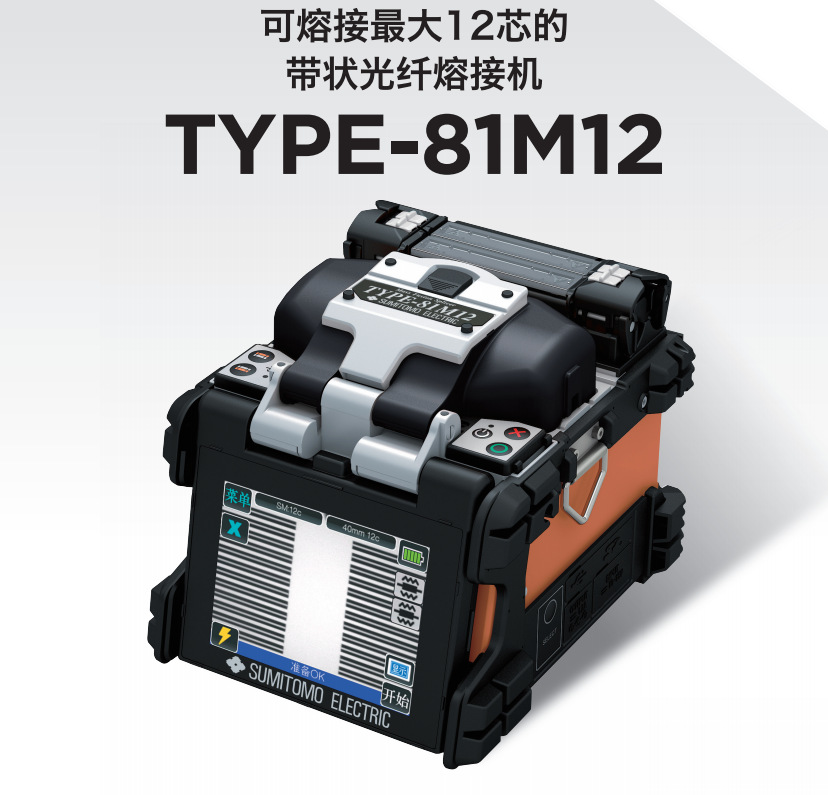

TYPE-81M12

光纤
要求

材料

玻璃纤维

光纤种类

SMF(ITU-T G.652)、MMF（ITU-T G.651)、DSF（ITU-T G.653)、
NZDSF（ITU-T G.655)、BIF（ITU-T G.657)

光纤芯数

1,2,4,5,6,8,10,12

光纤包层直径/被覆直径

带状光纤：包层外经：125um，带状光纤厚度：280～400um
单芯光纤：包层直径：125um，光纤被覆外径：250um，500um，900um

适用光缆直径

下线光缆（2.0*2.0～3.1mm），皮线光缆（1.6*2.0mm）

切断长度

10mm

标准
性能

标准熔接损耗 ※1

SMF:0.05dB、MMF:0.02dB、DSF：0.08dB、NZDSF:0.08dB

标准熔接时间

9sec.（单芯光纤），12sec（4芯带纤），14sec（8&12芯带纤）

标准加热补强时间

45秒（12芯带纤）

电池使用次数（熔接+加热补强）※2

约160次（12芯带纤）

光纤观察方式和光纤放大倍数

双CMOS照相机系统
23X（变焦：46X)对应X或者Y轴方向观察，23X对应X和Y双轴方向观察

程序

熔接条件程序

Max.200

加热程序条件

Max.100

功能

推定损耗

可提供

熔接图像保存/熔接数据保存

64图像/10,000熔接数据

熔接点张力试验

1.96～2.09N(200～213gf)

可反转型光纤涂覆压夹

可提供

双联自动独立加热器

已提供（美国NO.7412146)

熔接及加热补强的自动启动功能

可提供

三方式切换杆可选型双联加热器

可提供

指导帮助用户的操作说明视频功能

可提供

自动放电校准系统

可提供（根据环境变化自动校准放电系数）

放电试验

可提供

显示熔接和加热剩余时间

可提供（电池模块）

远程互动维护系统

可提供

尺寸/质量

尺寸

120W*154D*130H mm（无防震橡胶）

质量

1.7kg（不含电池）、2.0kg(含电池)

显示器尺寸

4.1″彩色触摸屏幕

端口

直流输出

DC12V(对应光纤剥线钳JR-6）

USB接口

USB2.0（mini-B型）

存储卡

SD/SDHC 存储卡

电源

AC交流输入

100～240V、50/60Hz（ADC-1430)

DC直流输入

10～15V

电池

Li-ion锂离子11.1V、4,600mAh(BU-11)

工作条件

海拔高度0～3,660m、工作温度-10～+50℃、工作湿度0～95%（不结露）、对应风速最大15m/s

保管条件

保管温度-40～+80℃、保管湿度0～95%（不结露）、电池-20～+30℃（长期保管）

电极寿命

1,500次弧光放电  ※3

※1采取住友电工自动光纤测试结果
※2 熔接和加热补强次数很大程度上受到电池状态以及工作环境的影响
※3 电极实际寿命会受到工作环境的影响

内容

冲击试验

从76cm高处落下、5面对应（除上面盖子部分）

防水试验

IP*2等级.（3mm/min的水滴.15度倾斜4面*2.5分钟以上试验后、确认机器正常动作）

防尘试验

IP5x等级（放入装有颗粒直径25um的粉尘中、
八小时放置后、机器正常动作）

※本确认通过电池驱动进行试验，不是保证该产品在任何状况下的无破损、无故障
