视频地址（复制以下到IE地址栏）：http://v.youku.com/v_show/id_XNTc0MjAxMDI4.html

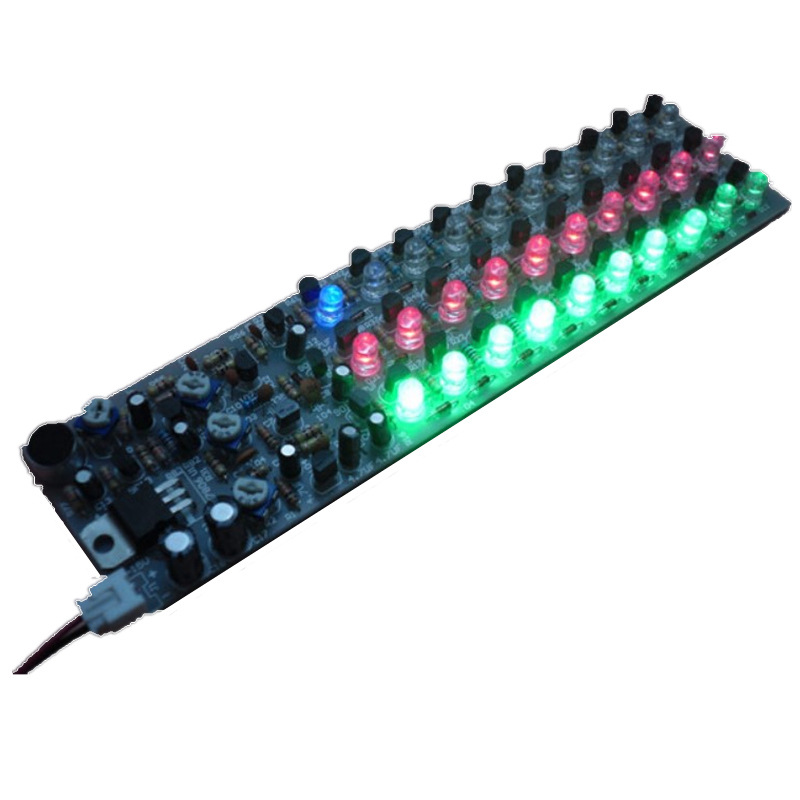

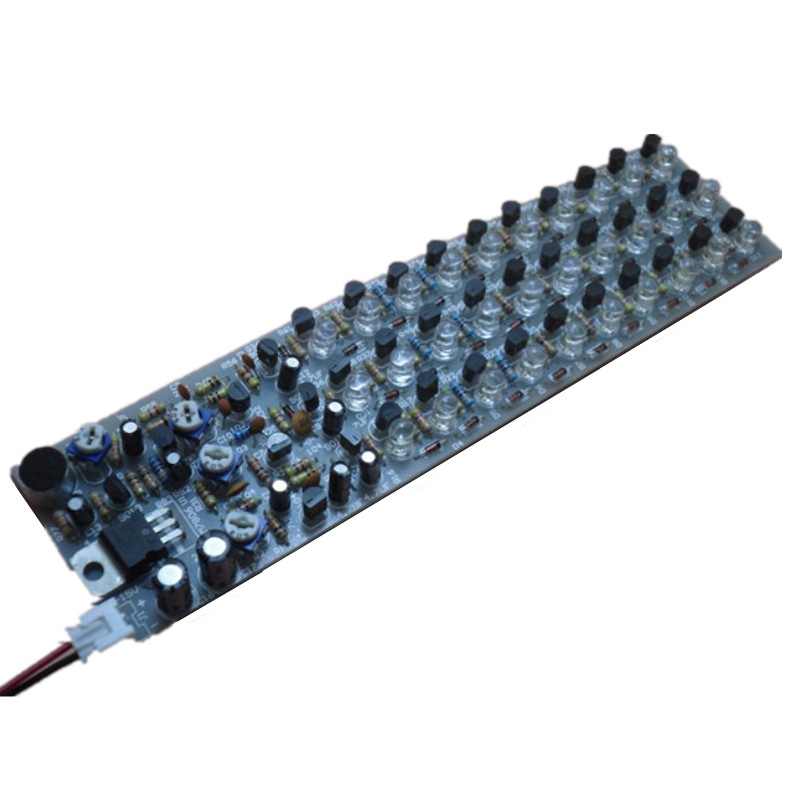

三段10点声控电平指示器套件（蓝，绿，红5mm高亮LED），一共包括200多个元器件，443个焊点，属于比较有挑战的焊接套件，焊接需要一定的耐心，焊接成功后，您的焊接技术一定会长进。
电路图下载地址：
http://pan.baidu.com/share/link?shareid=569701320&uk=1161248057
工作电压：9－15V
电路板尺寸：4.5CM*17.5CM
套件重量：69克

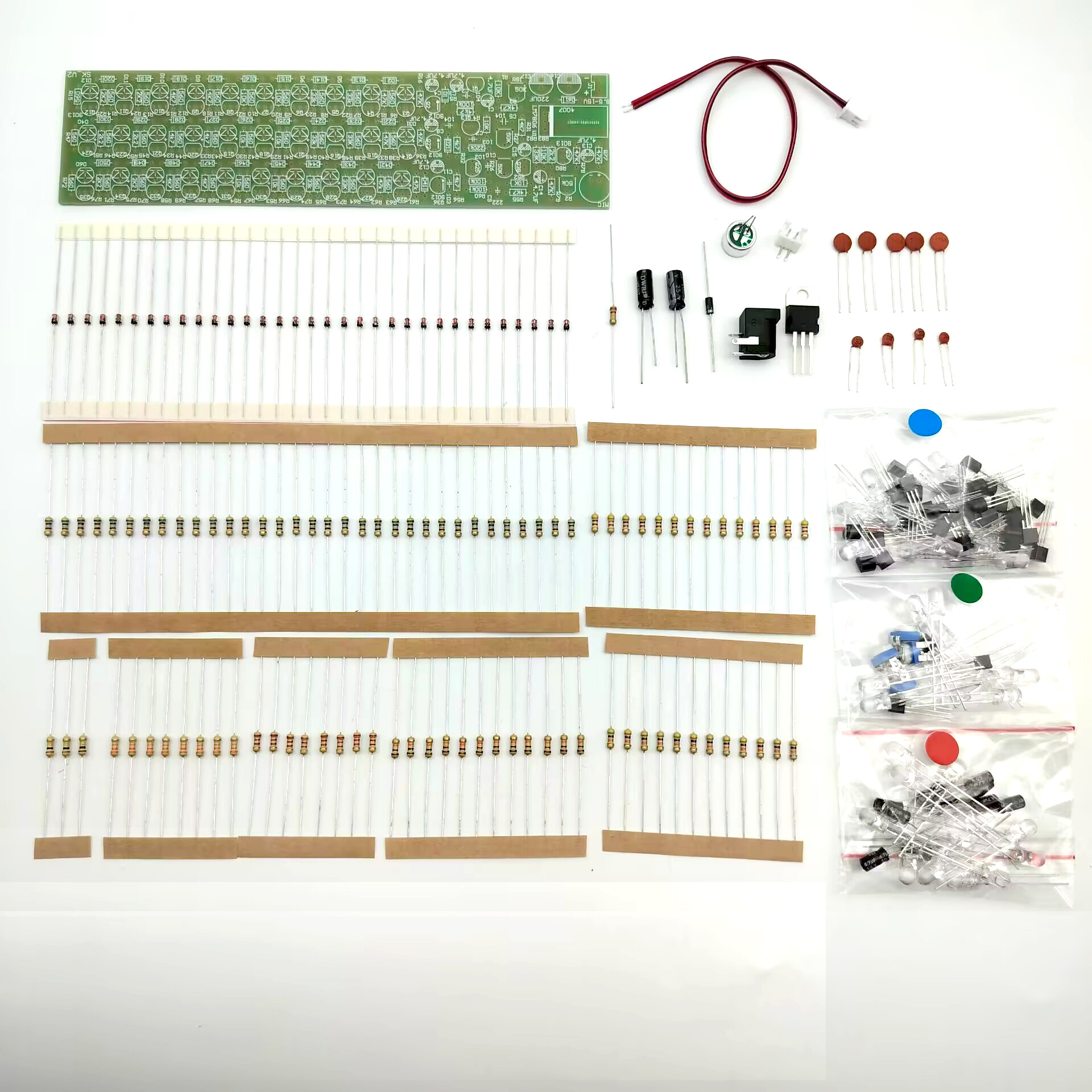

元件名称 数量
PCB板 1
5MM LED 白发蓝 11
5MM LED 白发红 11
5MM LED 白发绿 11
9012三极管 3
9013三极管 38
1N4148二极管 33
1N4007二极管 1
560欧电阻 33
2K-2.2K电阻 8
4.7K电阻 14
10K电阻 12
33K电阻 8
47K电阻 12
220K电阻 1
100K电阻 3
50K蓝白电位器 4
4.7UF电容 10
220UF25V电容 2
104瓷片电容 5
103瓷片电容 2
102瓷片电容 1个
222瓷片电容 1
LM7806 1
XH2.54-2P弯座 1
XH2.54-2P线 1
带脚咪头 1
